紧固件相关参数

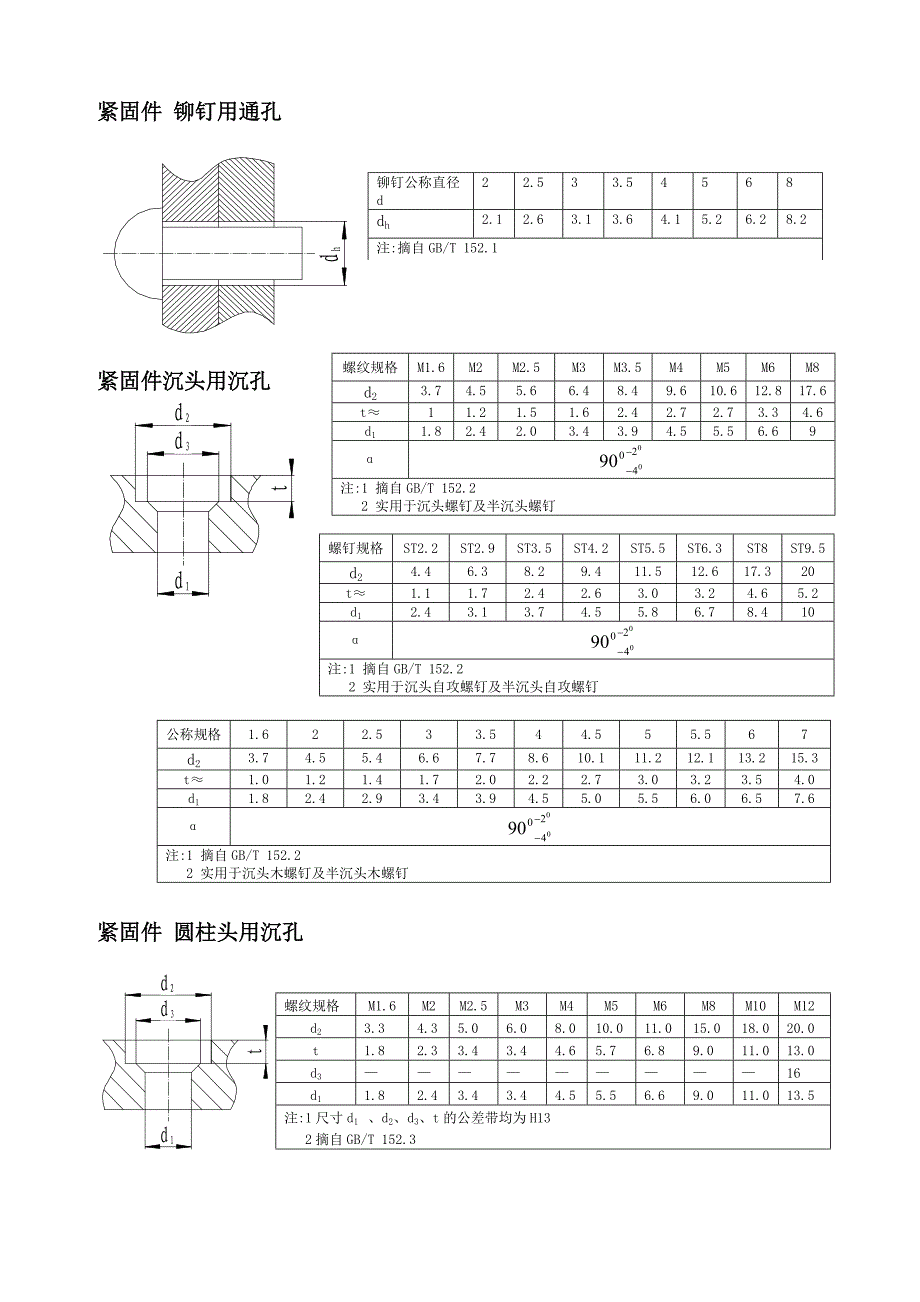

紧固件 铆钉用通孔dh紧固件沉头用沉孔d3d1td2紧固件 圆柱头用沉孔d3d1td2铆钉公称直径d2 2.5 3 3.5 4 5 6 8dh 2.1 2.6 3.1 3.6 4.1 5.2 6.2 8.2注:摘自 GB/T 152.1螺纹规格 M1.6 M2 M2.5 M3 M3.5 M4 M5 M6 M8d2 3.7 4.5 5.6 6.4 8.4 9.6 10.6 12.8 17.6t≈ 1 1.2 1.5 1.6 2.4 2.7 2.7 3.3 4.6d1 1.8 2.4 2.0 3.4 3.9 4.5 5.5 6.6 9α0249注:1 摘自 GB/T 152.22 实用于沉头螺钉及半沉头螺钉螺钉规格 ST2.2 ST2.9 ST3.5 ST4.2 ST5.5 ST6.3 ST8 ST9.5d2 4.4 6.3 8.2 9.4 11.5 12.6 17.3 20t≈ 1.1 1.7 2.4 2.6 3.0 3.2 4.6 5.2d1 2.4 3.1 3.7 4.5 5.8 6.7 8.4 10α0249注:1 摘自 GB/T 152.22 实用于沉头自攻螺钉及半沉头自攻螺钉公称规格 1.6 2 2.5 3 3.5 4 4.5 5 5.5 6 7d2 3.7 4.5 5.4 6.6 7.7 8.6 10.1 11.2 12.1 13.2 15.3t≈ 1.0 1.2 1.4 1.7 2.0 2.2 2.7 3.0 3.2 3.5 4.0d1 1.8 2.4 2.9 3.4 3.9 4.5 5.0 5.5 6.0 6.5 7.6α0249注:1 摘自 GB/T 152.22 实用于沉头木螺钉及半沉头木螺钉螺纹规格 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12d2 3.3 4.3 5.0 6.0 8.0 10.0 11.0 15.0 18.0 20.0t 1.8 2.3 3.4 3.4 4.6 5.7 6.8 9.0 11.0 13.0d3 — — — — — — — — — 16d1 1.8 2.4 3.4 3.4 4.5 5.5 6.6 9.0 11.0 13.5注:1 尺寸 d1 、d 2、d 3、t 的公差带均为 H132 摘自 GB/T 152.3紧固件 六角头螺栓和六角螺母用沉孔 td1d3d2螺钉和螺栓的抗拉强度8.8性能等级 3.6 4.6 4.8 5.6 5.8 6.8≤M16 ＞M16 9.8 10.9 12.9公称 300 400 400 500 500 600 800 800 900 1 000 1 200抗拉强度 bN/mm2 man 330 400 420 500 520 600 800 830 900 1 040 1 220维氏硬度(HV) max 250 250 250 250 250 250 320 335 360 380 435注：摘自 GB/T 3098.2外螺纹应力截面积计算公式：234dAs式中： d2——螺纹中径的基本尺寸,mm；d3——螺纹小径的基本尺寸（ d1）减去螺纹原始三角形高度（ H）的 1/6 值,mm61HH——螺纹原始三角形高度（ H=0.866 025P）,mm；P——螺距,mm。

粗牙螺纹 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20螺纹的应力截面积 mm 1.27 2.07 3.39 5.03 8.78 14.2 20.1 36.6 58 84.3 115 157 192 245细牙螺纹 M8×1 M10×1 M10×1.25 M12×1.25 M12×1.5 M14×1.5 M16×1.5螺纹的应力截面积 mm 39.2 64.5 61.2 92.1 88.1 125 167最小拉力载荷和保证载荷粗牙螺纹性能等级 性能等级3.6 4.6 4.8 5.6 3.6 4.6 4.8 5.6螺纹规格 d螺纹的应力截面积 Asmm2 最小拉力载荷(A s×σ b max),N 保证载荷(A s×Sp),NM3 5.03 1 660 2 010 2 110 2 510 910 1 130 1 410 1 560M3.5 6.78 2 240 2 710 2 850 3 390 1 220 1 530 1 900 2 100M4 8.78 2 900 3 510 3 690 4 390 1 580 1 980 2 460 2 720M5 14.2 4 690 5 680 5 960 7 100 2 560 3 200 3 980 4 400M6 20.1 6 630 8 040 8 440 10 000 3 620 4 520 5 630 6 230M7 28.9 9 540 11 600 12 100 14 400 5 200 6 500 8 090 8 960M8 36.6 12 100 14 600 15 400 18 300 6 590 8 240 10 200 11 400M10 58 19 100 23 200 24 400 29 000 10 400 13 000 16 200 18 000螺纹规格M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M14d2 5 6 8 9 10 11 13 18 22 26 30d3 — — — — — — — — — 16 18d1 1.8 2.4 2.9 3.4 4.5 5.5 6.6 9.0 11.0 13.5 15.5注:1 摘自 GB/T 152.42 对尺寸 t,只要能制出与通孔轴线垂直的圆平面即可3 尺寸 d1的公差带为 H13, 尺寸 d2的公差带为 H15。

细牙螺纹性能等级 性能等级3.6 4.6 4.8 5.6 3.6 4.6 4.8 5.6螺纹规格 d×P螺纹的应力截面积Asmm2 最小拉力载荷(A s×σ b max),N 保证载荷(A s×Sp),NM8×1 39.2 12 900 15 700 16 500 19 600 7 060 8 820 11 000 12 200M10×1 64.5 21 300 25 800 27 100 32 300 11 600 14 500 18 100 20 000M10×1.25 61.2 20 200 24 500 25 700 30 600 11 000 13 800 17 100 19 000M12×1.25 92.1 30 400 36 800 38 700 46 100 16 600 20 700 25 800 28 600M12×1.5 88.1 29 100 35 200 37 000 44 100 15 900 19 800 24 700 27 300M14×1.5 125 41 200 50 000 52 500 62 500 22 500 28 100 35 000 38 800M16×1.5 167 55 100 66 800 70 100 83 500 30 100 37 600 46 800 51 800M18×1.5 216 71 300 86 400 90 700 108 000 38 900 48 600 60 500 67 000注：本处摘录了部分常用数据,不足时请查 GB/T 3098.1自攻螺钉用螺纹螺纹规格 ST1.5 ST1.9 ST2.2 ST2.6 ST2.9 ST3.3 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3P ≈ 0.5 0.6 0.8 0.9 1.1 1.3 1.3 1.3 1.4 1.6 1.8 1.8max 1.52 1.90 2.24 2.57 2.9 3.3 3.53 3.91 4.22 4.8 5.46 6.25d1min 1.38 1.76 2.1 2.43 2.76 3.12 3.35 3.73 4.04 4.62 5.28 6.03max 0.91 1.24 1.63 1.9 2.18 2.39 2.64 2.92 3.10 3.58 4.17 4.88d2min 0.84 1.17 1.52 1.8 2.08 2.29 2.51 2.77 2.95 3.43 3.99 4.70max 0.79 1.12 1.47 1.73 2.01 2.21 2.41 2.67 2.84 3.30 3.86 4.55d3min 0.69 1.02 1.37 1.60 1.88 2.08 2.26 2.51 2.69 3.12 3.68 4.34c max 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.15 0.15 0.15C 型 1.4 1.6 2 2.3 2.6 3 3.2 3.5 3.7 4.3 5 6Y 参考F 型 1.1 1.2 1.6 1.8 2.1 2.5 2.5 2.7 2.8 3.2 3.6 3.6最小破坏力矩 N.m 0.45 0.90 1.5 2.0 2.8 3.4 4.5 6.5 10.0 14.0自攻螺钉孔I Pd260?cI20 : 1Yd3YC型 -型 型 F型 -型 型d1自攻螺钉孔是与 P(螺距)、d 2(底径)、板材厚度、材质相关的,一般以 d2(底径)为基础,当底径处的宽度＞板材厚度时, 自攻螺钉孔≤d 2(底径)；当底径处的宽度＜板材厚度时, 自攻螺钉孔≥d 2(底径)；软质材料自攻螺钉孔偏小, 硬质材料自攻螺钉孔偏大。

可按下面近似计算例如:1mm 厚钢板 ST4.2 的自攻螺钉孔按最大外径和最大底径计算底径宽为P-C-( d1-d2)÷2×tg300×2=1.4-0.1-(4.22-3.1)÷2×tg300×2=0.65按上底宽 1, 下底宽 0.65 的等腰梯形,计算等腰梯形的高:(1-0.65)÷2÷tg30 0=0.15则自攻螺钉孔= d 2+0.15×2=3.1+0.3=3.4通常以试验数据为准 粗牙螺栓、螺钉的拧入深度、攻丝深度和钻孔深度钢和青铜 铸铁 铝公称直径 d通孔拧入深度h盲孔拧入深度H攻丝深度H1钻孔深度H2通孔拧入深度h盲孔拧入深度H攻丝深度H1钻孔深度H2通孔拧入深度h盲孔拧入深度H攻丝深度H1钻孔深度H23 4 3 4 7 6 5 6 9 8 6 7 104 5.5 4 5.5 9 8 6 7.5 11 10 8 10 145 7 5 7 11 10 8 10 14 12 10 12 166 8 6 8 13 12 10 12 17 15 12 15 208 10 8 10 16 15 12 14 20 20 16 18 2410 12 10 13 20 18 15 18 25 24 20 23 3012 15 12 16 24 22 18 21 30 28 24 27 3616 20 16 20 30 28 24 28 33 36 32 36 4620 25 20 24 36 35 30 35 47 45 40 45 57dhH1dHH1PHH/4H/8D D160? 30?D——内螺纹大径D1——内螺纹小径P——螺距H——原始三角形高度内螺纹钻孔直径螺纹 孔径 螺纹 孔径M3×0.5 2.4 M6×1 4.9M3×0.35 2.6 M6×0.75 5.2M4×0.7 3.2 M8×1.25 6.6M4×0.5 3.4 M8×1 6.9M5×0.8 4.1 M8×0.75 7.2M5×0.5 4.4 M8×0.5 7.4。
