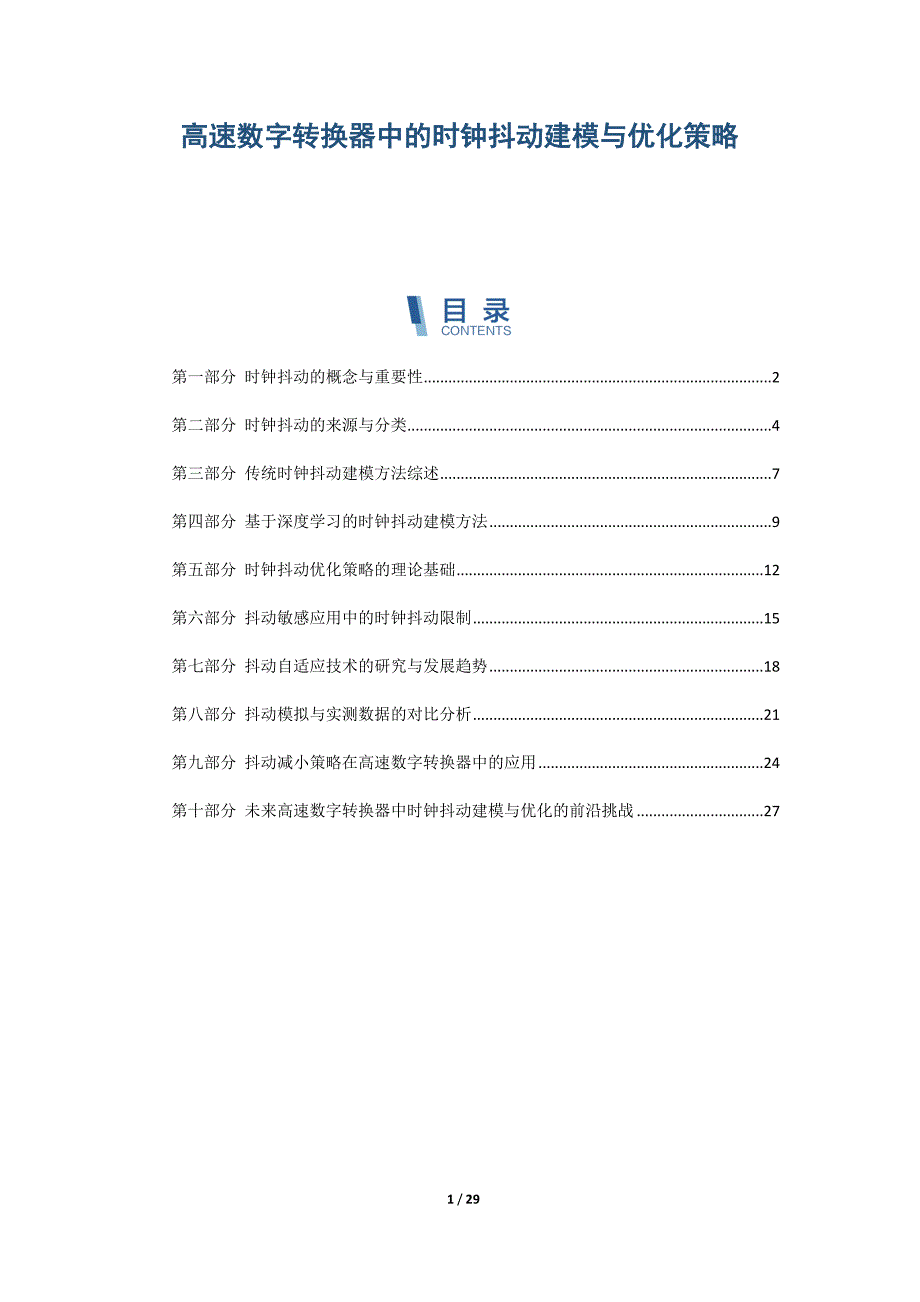

高速数字转换器中的时钟抖动建模与优化策略 第一部分 时钟抖动的概念与重要性 2第二部分 时钟抖动的来源与分类 4第三部分 传统时钟抖动建模方法综述 7第四部分 基于深度学习的时钟抖动建模方法 9第五部分 时钟抖动优化策略的理论基础 12第六部分 抖动敏感应用中的时钟抖动限制 15第七部分 抖动自适应技术的研究与发展趋势 18第八部分 抖动模拟与实测数据的对比分析 21第九部分 抖动减小策略在高速数字转换器中的应用 24第十部分 未来高速数字转换器中时钟抖动建模与优化的前沿挑战 27第一部分 时钟抖动的概念与重要性时钟抖动的概念与重要性时钟抖动是数字信号处理和通信领域中一个关键的概念，它对于数字系统的性能和稳定性具有重要意义时钟抖动指的是时钟信号的时间间隔在其期望值周围的不规则波动在本章中，我们将深入探讨时钟抖动的概念、产生机制以及其在高速数字转换器（ADC）中的重要性时钟抖动的概念时钟信号在数字系统中起着至关重要的作用，它用于同步各种数字模块的操作，确保数据的准确采样和处理时钟信号通常被假定为稳定、准确的信号，但在实际情况下，时钟信号可能会受到多种因素的影响而产生抖动时钟抖动可以分为多种类型，包括周期性抖动和随机抖动。
周期性抖动：这种抖动是由于系统中的周期性干扰或振荡引起的例如，电源噪声、温度变化或机械振动可能会导致时钟信号的周期性波动随机抖动：随机抖动是由于各种随机因素引起的，如电子器件的随机噪声、信号传输中的随机失真等这种抖动通常呈高斯分布或其他随机分布时钟抖动通常以纳秒（ns）或皮秒（ps）为单位来衡量，因为这些时间尺度对于高速数字系统非常重要了解时钟抖动的概念和类型对于优化数字系统的性能至关重要时钟抖动的产生机制时钟抖动可以由多种因素引起，这些因素可以分为内部和外部因素内部因素振荡器抖动：数字系统中的时钟通常由振荡器产生，而振荡器本身可能会受到温度、电源电压等因素的影响而产生抖动时钟分配网络：时钟信号在数字系统中传播时可能会经过分配网络，这些网络可能会引入抖动，特别是在高频率下时钟驱动电路：时钟信号的驱动电路也可能对时钟抖动产生影响，例如，时钟信号的上升时间和下降时间不一致可能导致抖动外部因素电源噪声：变化的电源电压可以导致时钟信号的抖动温度变化：温度的变化可以影响振荡器的频率，从而引入时钟抖动信号传输：时钟信号在传输过程中可能受到噪声和失真的影响，导致抖动机械振动：在一些应用中，机械振动可能会导致连接器或电子器件的微小移动，进而引入时钟抖动。
时钟抖动的重要性时钟抖动对于数字系统的性能和稳定性具有重要影响，以下是时钟抖动的一些重要方面：采样精度：在ADC等数据采集系统中，时钟抖动会直接影响采样时刻的准确性，从而降低了采样精度这对于需要高精度的应用非常重要，如医疗设备和科学仪器通信系统：在通信系统中，时钟抖动会导致数据传输错误和丢失，从而降低通信质量对于高速数据通信，减小时钟抖动对于保持数据完整性至关重要时序性能：时钟抖动可能会导致数字系统的时序性能问题，例如，时序违规或电子器件的工作不稳定这对于高性能计算和嵌入式系统至关重要功耗效率：时钟抖动可能导致数字系统不必要的功耗，因为电子器件可能会在不同的时钟信号下工作，从而浪费能量系统可靠性：时钟抖动还可能影响数字系统的可靠性，因为它可以导致系统故障或不稳定性，对于一些关键应用如航空航天和汽车电子系统来说，这是不可接受的综上所述，时钟抖动是数字系统设计和优化中需要重点关注的问题了解时钟抖动的产生机制，并采取适当的措施来减小抖动，对于提高系统性能、精度和稳定性非常重要在高速数字转换器中，特别需要精确的时钟以确保准确的信号采集，因此时钟抖动的建模和优化策略至关重要第二部分 时钟抖动的来源与分类时钟抖动的来源与分类时钟抖动是数字系统设计与通信领域中一个至关重要的概念，它直接关系到数字信号处理的准确性和性能。
时钟抖动是指时钟信号的不稳定性，这种不稳定性可以导致数据采样错误、信号失真以及通信系统性能下降在高速数字转换器中，时钟抖动的建模与优化策略至关重要，因为它对模数转换器（ADC）和数模转换器（DAC）等关键组件的性能产生深远影响时钟抖动的来源时钟抖动的产生是由于多种因素相互作用的结果，这些因素可以分为内部抖动和外部抖动1. 内部抖动内部抖动是指与时钟信号源本身相关的不稳定性主要的内部抖动来源包括：晶体振荡器抖动：晶体振荡器是数字系统中常用的时钟信号源，它的频率稳定性直接影响了整个系统的性能晶体振荡器抖动包括相位抖动和频率抖动，它们由晶体振荡器内部噪声和温度变化等因素引起锁相环抖动：锁相环（PLL）是常用的时钟信号整频器，用于产生稳定的时钟信号然而，PLL本身也会引入抖动，包括相位噪声和频率噪声这种抖动可以通过合适的设计和滤波来减小时钟分配网络抖动：时钟信号在芯片内部传输时可能受到时钟分配网络的影响，这个网络的设计和布局可能引入时钟抖动2. 外部抖动外部抖动是指与时钟信号源无关的外部因素导致的时钟不稳定性主要的外部抖动来源包括：电源噪声：不稳定的电源电压可以导致时钟信号的抖动，这是因为晶体振荡器和其他时钟源对电源电压的敏感性。
温度变化：环境温度的变化可以影响晶体振荡器的频率稳定性，因此会引入时钟抖动振荡源干扰：周围的电子设备和信号源可能会干扰时钟信号，导致时钟抖动这包括射频干扰、电磁干扰等时钟抖动的分类根据时钟抖动的性质和源头，可以将时钟抖动分为以下几种主要分类：1. 相位抖动相位抖动是时钟信号的相位在时间内发生不稳定变化的情况它通常以弧度或角度来表示，并且可以分为随机相位抖动和周期性相位抖动两种类型随机相位抖动：随机相位抖动是由于内部噪声、振荡器频率不稳定性或外部干扰引起的，其频谱呈现出白噪声的特性这种抖动通常需要通过滤波器来减小周期性相位抖动：周期性相位抖动是由于周期性干扰源引起的，如机械振动或电源波动它在频谱中显示出明显的谐波成分，可以通过特定的滤波器或消除干扰源来解决2. 频率抖动频率抖动是时钟信号的频率在时间内发生不稳定变化的情况频率抖动通常以赫兹（Hz）或百万分之一（ppm）来表示，具有以下两种主要类型：随机频率抖动：随机频率抖动是由于时钟源的内部噪声和非线性效应引起的它可以通过数字锁相环（DLL）或数字控制振荡器（DCO）等技术来补偿周期性频率抖动：周期性频率抖动通常与外部干扰源的周期性影响有关，例如电源噪声或机械振动。
减小周期性频率抖动的关键是消除或抑制外部干扰3. 峰峰值抖动峰峰值抖动是时钟信号的振幅在时间内发生不稳定变化的情况它通常以百分比或分贝（dB）来表示，峰峰值抖动的主要来源是电源噪声和电源抖动4. 周期性时钟抖动周期性时钟抖动是指时钟信号在周期内发生不稳定变化的情况这种抖动通常与系统中的周期性干扰源有关，如电源波动、机械振动或其他周期性干扰总之，时钟抖动是数字系统设计中的一个重要挑战，需要深入理解其来源和性质第三部分 传统时钟抖动建模方法综述传统时钟抖动建模方法综述时钟抖动是数字电路中一个重要的性能指标，对于高速数字转换器（ADC）等应用至关重要在数字电路设计中，时钟抖动可以导致采样误差、时序不一致和系统性能下降因此，建模和优化时钟抖动是数字电路设计中的一项重要任务本章将综述传统时钟抖动建模方法，旨在提供深入了解这一领域的基础知识1. 时钟抖动的概念时钟抖动是指时钟信号的周期性不稳定性，它可能导致在数字系统中的时序偏差时钟信号的抖动可以由多种因素引起，包括时钟源的噪声、电路元件的变化、温度变化等时钟抖动可以分为周期性抖动和随机抖动两种类型，它们分别对系统的性能产生不同的影响2. 传统时钟抖动建模方法2.1 基于统计方法的建模传统时钟抖动建模的一种方法是基于统计方法。
这种方法通常假设时钟抖动是随机的，并使用统计工具来描述它的概率分布和统计特性常见的统计参数包括均值、方差、标准差等通过统计方法建模时钟抖动可以提供对系统性能的概率性评估，有助于设计具有鲁棒性的数字电路2.2 时域建模方法时钟抖动的时域建模方法关注时钟信号在时间域内的波形特性这种方法通常使用波形形状来描述时钟抖动，例如使用峰峰值、上升时间、下降时间等参数时域建模方法对于捕捉周期性抖动和瞬态抖动非常有用，可以帮助设计师更好地理解时钟信号的动态特性2.3 频域建模方法频域建模方法则通过分析时钟信号的频谱特性来描述时钟抖动这种方法通常使用功率谱密度（PSD）来表示时钟抖动的频谱分布频域建模方法对于捕捉高频噪声和干扰非常有用，有助于设计师确定适当的滤波器和补偿方法2.4 混合建模方法在实际应用中，传统时钟抖动建模方法通常是综合使用的例如，可以将时域建模与频域建模相结合，以更全面地描述时钟抖动的特性混合建模方法可以提供更准确的时钟抖动模型，有助于设计师更好地优化数字电路的性能3. 传统时钟抖动建模的应用传统时钟抖动建模方法在数字电路设计中有广泛的应用它们可以用于时钟网络设计、时序分析、抖动容忍性设计等领域。
通过合理的时钟抖动建模，设计师可以更好地预测系统性能，减少不稳定性，提高数字电路的可靠性4. 结论传统时钟抖动建模方法提供了一系列工具和技术，用于描述和分析数字电路中的时钟抖动这些方法包括统计建模、时域建模、频域建模以及混合建模方法它们在数字电路设计中发挥着重要作用，帮助设计师优化系统性能，提高抖动容忍性深入了解传统时钟抖动建模方法对于数字电路设计工程师来说至关重要，可以为他们在高速数字转换器等应用中取得成功提供关键支持第四部分 基于深度学习的时钟抖动建模方法基于深度学习的时钟抖动建模方法引言时钟抖动是高速数字转换器（ADC）中一个重要的性能参数，直接影响到ADC的精度和性能时钟抖动是由于时钟信号的不稳定性引起的，它包括多种因素，如时钟抖动噪声、相位噪声、抖动频率谱等准确建模和优化时钟抖动对于提高ADC性能至关重要传统的时钟抖动建模方法通常基于数学模型和理论分析，但这些方法往往难以捕捉复杂的时钟抖动特征近年来，深度学习技术的发展为时钟抖动建模提供了新的方法和思路本章将介绍基于深度学习的时钟抖动建模方法，包括模型结构、数据集、训练方法以及应用案例等内容基于深度学习的时钟抖动建模方法1. 数据采集与预处理要构建基于深度学习的时钟抖动建模方法，首先需要大量的时钟抖动数据。
这些数据可以通过ADC芯片进行实际采集，或者通过仿真工具进行生成采集到的数据通常包括时钟信号和相应的ADC输出信号在采集数据之后，需要进行一系列的预处理操作，以确保数据的质量和一致性预处理包括去噪、滤波、采样对齐等操作，以消除干扰和噪声对时钟抖动的影响2. 深度学习模型选择选择合适的深度学习模型是时钟抖动建模的关键步骤常用的深度学习模型包括卷积神经网络（CNN）、循环神经网络（RNN）、长短时记忆网络（LSTM）和变换器网络（Transformer）等每种模型都有其特点和适用场景在选择模型时，需要考虑数据的特性和建模的复杂度一般来说，对于时钟抖动建模任务，CNN和LSTM等模型通常能够取得良好的效果3. 数据集划分与训练将数据集划分为训练集、验证集和测试集是深度学习模型训练的重要步骤训练集用于模型参数的学习，验证集用于模型超参数的调优，而测试集用于评估模型的性能在训练过程中，需要定义适当的损失函数，用于衡量模型的预测结果与真实时钟抖动数据之间的差异常用的损失函数包括均方误差（MSE）、交叉熵等此外，还需要选择合适的优。
