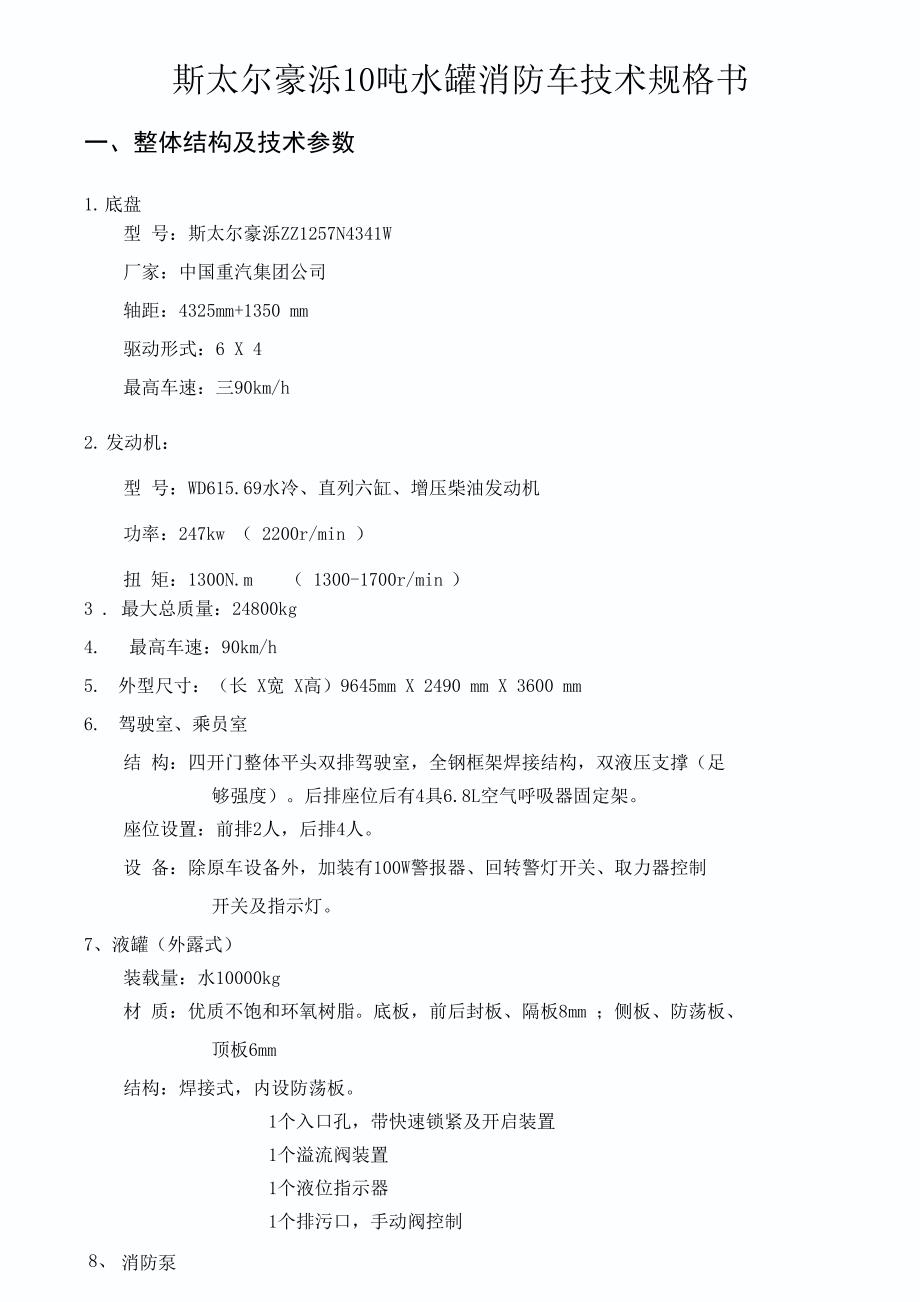

斯太尔豪泺10吨水罐消防车技术规格书一、整体结构及技术参数1. 底盘型 号：斯太尔豪泺ZZ1257N4341W厂家：中国重汽集团公司轴距：4325mm+1350 mm驱动形式：6 X 4最高车速：三90km/h2. 发动机：型 号：WD615.69水冷、直列六缸、增压柴油发动机功率：247kw （ 2200r/min ）扭 矩：1300N.m （ 1300-1700r/min ）3 . 最大总质量：24800kg4. 最高车速：90km/h5. 外型尺寸：（长 X宽 X高）9645mm X 2490 mm X 3600 mm6. 驾驶室、乘员室结 构：四开门整体平头双排驾驶室，全钢框架焊接结构，双液压支撑（足够强度）后排座位后有4具6.8L空气呼吸器固定架座位设置：前排2人，后排4人设 备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关及指示灯7、液罐（外露式）装载量：水10000kg材 质：优质不饱和环氧树脂底板，前后封板、隔板8mm ；侧板、防荡板、顶板6mm结构：焊接式，内设防荡板1个入口孔，带快速锁紧及开启装置1个溢流阀装置1个液位指示器1个排污口，手动阀控制8、消防泵型 号：CB20.10/30.60 型中低压消防泵（上海雄真） 流量：中压30L/s 低压60L/s压 力：中压2.0MPa 低压l.OMPa引水时间：W 50s （吸深7m时）安装形式：后置式9、消防炮型号：PSKD50 （有线电控消防炮）流量：50L/S压力：1.0 〜1.2MPa射程: 水三65m回转角度：水平360 ° ,俯仰-30。
〜80 °10、 取力器型式：夹心式操纵：电磁阀控制冷却方式：强制式可调式水冷润滑方式：飞溅式油润滑11、 管路系统内进水管路：1个①150mm的后进水，由罐体进入消防泵，装1只DN150mm 蝶阀，连接液罐和水泵外吸水管路：泵后侧外进水口管径0 150mm ,接外吸管内扣管牙式接口，（闷盖密封）；泵后侧引水，吸水管0 150 X 2m（4根）出水管路：探 水泵后侧向后有2个DN80mm球阀控制的常压出水口；探 水泵后侧向后有2个DN65mm球阀控制的中压出水口；探1个由球阀控制和中压卷盘连接的接口；探 装有1个0 25mm X 40m中压卷盘及1支可调式中压水枪；探1个0 100mm的炮管路，采用DN100mm 挠性接头，并用DN100mm球阀控制注水管路：探1个0 65mm的内注水管路，可通过水泵直接向罐内注水；探 在车身两侧各有1个0 65mm的外注水口放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路12、 器材箱及泵房材 质：骨架、蒙皮为优质钢材结 构：泵房、器材箱为全钢框架焊接结构，器材箱两侧采用铝合金帘子门，脚踏板设计在帘子门裙边下部，制作牢固，使用方便，制作美观。
保暖：为了解决防冻问题，水泵室内设有保暖材料板密封，两侧保暖门为 掀起式，便于消防泵的维修，并加装燃油加热器型号：FS-4.7/2A ；最高温度 可达50度以上13、 附加电器系探驾驶室顶部前端为长排红蓝警灯探 车顶前后配有24V、60W火场照明灯各1只；探车辆两侧上方各配有两盏爆闪灯和侧照明灯，下方安装安全标志灯和侧 回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员 室、器材箱、泵房内均装有照明灯，并符合GB4785规定探 警报器功率为100W ；警报器、警灯、爆闪灯电路为独立式附加电路，控 制器件安装在驾驶室内探附加仪表、开关集中布置在控制面板上，利于操作仪表板上装有：液 位指示器、转速表、压力表、真空表、器材箱灯照明开关等14、 其它技术要求1、 车顶设有防护栏板、防滑花纹板；2、 车辆后尾部右侧设有上下人梯；3、 整车油漆采用优质漆；4、 备胎安装在车尾下方5、 吸水管放置在泵房内上方；二、 设计要求1、 所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志；2、 整车性能符合GB7956《消防车消防性能要求及试验方法》的规定；3、 液罐符合GA39.4-92的规定；三、 器材布置要求和器材配置标准探 站在地面或踏板上2个动作内取用任何器材。
探 器材布置紧凑、装夹牢固，取用方便探 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材 探 常规器材：见附表一四、 随车文件1、底盘使用说明书2、底盘质量保修卡3、底盘维护保养手册4、底盘合格证5、随车工具清单6、发动机号码拓印件7、底盘号码拓印件8、消防车使用说明书9、 随车消防器材清单 10、 消防车合格证11、消防车跟踪服务卡 12、消防车交接清单13、国家3C认证文件五、 监造、验收和培训1、 在投标方生产期间，招标方按照技术协议和投标方提供的生产标准派技 术人员到工厂进行监造，对主要总成部件进行安装前的型号核对和质量验收 投标方须提供中标车辆的生产标准、具体技术参数、检测方法和技术要求，为 招标方监造、验收提供依据2、 消防车竣工后，招标方有关人员到生产厂进行质量验收按照技术协议 的要求，对各项技术指标进行现场核对按照投标方提供的检测、实验方法和 数据，对整车性能进行检测3、 投标方应在交货验收前，派技术人员到现场对车辆进行调试，并对使用 单位操作者进行免费技术培训，包教包会，确保操作人员能正确使用设备六、 售后服务1、 投标方为招标方所生产的车辆，在生产制造和售后服务上负全部责任。
负责底盘、上装各组件（包括水罐、水泵、炮、真空泵、液压件、电控件等）、 以及外购件的售后服务出现产品质量、设备故障或索赔等问题，由投标方负 全责2、 在质保期内实行三包质保期外服务只收取材料费，免收其他费用3、 车辆发生故障或技术问题，投标方接到通知后，应在24小时内做出实 质性反应需要现场服务时，技术人员应在2日内到达维修所需配件，应在7 日内到货4、 投标方终身按优惠价格向招标方提供用于维修、保养用途的零配件供 货价格不高于当时的出厂价，并保证供货期不少于10年七、 质保期1、 底盘质保期不少于1年2、 水泵、水炮、真空泵、电器控制元件不少于2年3、 水罐不少于15年4、 质保期从车辆验收证书签发之日开始计算附表一器材配备表序号名称规格单位数量备注1吸水管0 150X 2000mm套42滤水器FLF150件13分水器FFS80件14消防水带13型0 65 X 20m卷5另配13型0 65X5m 的水带4卷接外注水5消防水带13型0 80 X 20m卷36消防水带20型0 65 X 20m卷87集水器FJ150-2B1-1.6件18异径接口0 80/0 65 （内扣）只29异型接口0 80内扣/0 65雌只20 65内扣/0 65雌只210异型异径接口KT150/100只111水带包布FP470件412水带护桥FH80副113水带挂钩FG600件414地上消火栓扳手FB450件115地下消火栓扳手FBA800件116吸水管扳手FS150件417干粉灭火器MFZ2具118消防桶白铁皮只119外吸泡沫液管根120空气泡沫枪PQ4/ PQ8支各121泡沫枪吸液管CP12A-06-10根222直流开关水枪QZG19支123多功能水枪QWJ16支124中压水枪QLD2.0/3支125中压卷盘JPS2.5-25盘126消防平斧GFP810把127铁锹2#把128铁铤GT06把129丁字镐扁尖式4kg把30消防钩GG378把131挂钩梯TG41副132单杠梯TD31副133拉梯TE60副134原车工具及附件套135、只」+见原车说明书斯太尔王8吨水罐消防力车技木规格书一、整体结构及技术参数1、底盘型 号：ZZ1166M4616F 斯太尔王底盘产 地：中国重型汽车集团（济南）公司轴 距：4600mm驱动型式：4 X 22、 发动机型号：WD615.62 ；功率：196kW （ 2200r/min 时）扭矩：1100N ・ m （ 1300 〜1600r/min 时）3、 车辆满载总质量：19000kg4、 最高车速：90km/h5、 外型尺寸：（长 X宽 X高）8895mm X 2480mm X 3500mm6、 驾驶室（乘员室）结 构：四开门整体平头双排驾驶室，全钢框架焊接结构，液压翻转机构。
后排座位后有空气呼吸器固定架4具座位设置：前排2人，后排4人设备：除原车设备外，100W警报器、回转警灯开关、取力器控制开关及指示灯7、液罐（内藏式）装载量：水8000kg材 质：优质不饱和环氧树脂板 厚：前封板、后封板、底板8mm，侧板、防荡板、顶板（花纹钢板）6mm结构：焊接式，内设防荡板1个人口孔，带快速锁紧及开启装置 1个溢流阀装置 1个液位指示器1个排污口，手动阀控制8、消防泵CB20.10/30.60 型中低压消防泵（上海雄真）中压30L/s低压60L/s压 力：中压2.0MPa 低压l.OMPa引水时间：W 50s （吸深7m时）安装形式：后置式9、 消防炮（成都威斯特）型 号：PS80W压 力：1.0 〜1.2MPa流 量：50L/s、60L/s可调射 程：三60m回转角度：水平360 ° ,俯仰-30〜80 °操作方式：手动及有线遥控10、 取力器型式：夹心式全功率操纵：电磁阀控制冷却方式：强制式可调式水冷润滑方式：飞溅式油润滑11、 管路系统内进水管路：1个①150mm的后进水，由罐体进入消防泵，装1只0 150mm 气动蝶阀，连接液罐和水泵外进水管路：泵后侧有1个外进水口，其管径0 150mm ,接外吸管，管牙接口（闷盖密封）；泵后侧引水，吸水管0 150 X 2m（4根）。
出水管路：探 水泵后侧有4个0 80mm球阀控制的常压出水口；探 水泵两侧各有1个0 65mm球阀控制的中压出水口；探1个由球阀控制和中压卷盘连接的接口；探 装有1个0 25mm X 40m中压卷盘及1支可调式中压水枪；探1个0 100mm的炮管路，采用0 10。
