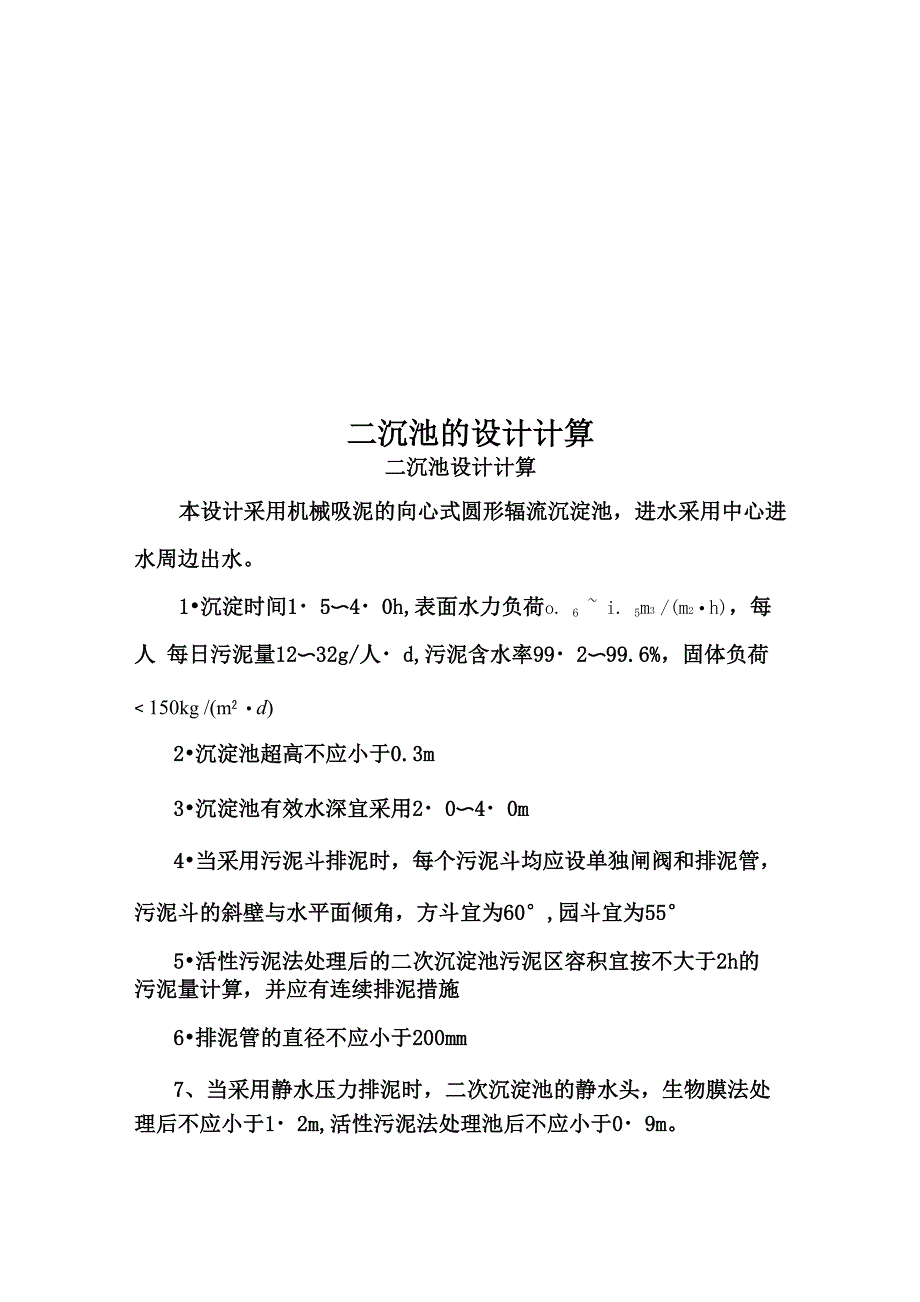

二沉池的设计计算_第1页
1/15

二沉池的设计计算二沉池设计计算本设计采用机械吸泥的向心式圆形辐流沉淀池,进水采用中心进 水周边出水1•沉淀时间1・5〜4・0h,表面水力负荷o. 6 ~ i. 5m3 /(m2 • h),每人 每日污泥量12〜32g/人・d,污泥含水率99・2〜99.6%,固体负荷< 150kg /(m2 • d)2•沉淀池超高不应小于0.3m3•沉淀池有效水深宜采用2・0〜4・0m4•当采用污泥斗排泥时,每个污泥斗均应设单独闸阀和排泥管,污泥斗的斜壁与水平面倾角,方斗宜为60°,园斗宜为55°5•活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h的 污泥量计算,并应有连续排泥措施6•排泥管的直径不应小于200mm7、当采用静水压力排泥时,二次沉淀池的静水头,生物膜法处 理后不应小于1・2m,活性污泥法处理池后不应小于0・9m8、 二次沉淀池的出水堰最大负荷不宜大于1・7L / (s・m)9、 沉淀池应设置浮渣的撇除、输送和处置设施10、水池直径(或正方形的一边)与有效水深之比宜为6〜12,水 池直径不宜大于50m11、宜采用机械排泥,排泥机械旋转速度宜为1〜3r/h,刮泥板 的外缘线速度不宜大于3m / min。

当水池直径(或正方形的一边)较小 时也可采用多斗排泥12、缓冲层高度,非机械排泥时宜为0.5m; 机械排泥时,应根据 刮泥板高度确定,且缓冲层上缘宜高出刮泥板0・3m13、坡向泥斗的底坡不宜小于0・052.2设计计算(1)沉淀池表面积Q—maxnq'0. 65 x 36002 x 1.5二 780m 2式中Q —污水最大时流量,m3 s ; q'表面负荷,取1.5 m3 ; m2 - h ; n —沉淀池个数,取2组池子直径:=31.52 m取32ir4F '4 x 780D — —“ 3.142、实际水面面积兀—2兀 x 322F' = 二4=804.25m 24实际负荷q = "°max = = 1.45m3 /(m2 • h),符合要求n兀D2 2兀 x 3223、沉淀池有效水深h = q t1式中t 沉淀时间,取2hh = 1.5 x 2 = 3.0m1径深比为:—=32 = 10.67,在6至12之间 h 314、污泥部分所需容积< 1 \< 1 \X =1 + -X =1 +r1 R丿1 0.8 丿则x 4000 = 9000mg / L采用间歇排泥,设计中取两次排泥的时间间隔为T二2hV =(1 + R)QXT = (1 + 0・8)x 20000 x 4000 x 2 = 923 08m3 1 1 1 .(X + X )N x (4000 + 9000) x 2 x 242< r5、污泥斗计算h = (r - r )tana5 1式中r――污泥斗上部半径,m ;r ――污泥斗下部半径,m ;1a 倾角,一般为60OC。

r = 2m, r =1m1h = (r - r )tan a = (2 -1) tan60o = 1.73m污泥斗体积计算:兀 h 3.14 x 1.83V =― (r2 + r r + r2) = (22 + 2 x 1 +12) = 12.7m3531122 36、污泥斗以上圆锥体部分污泥容积设计中采用机械刮吸泥机连续排泥,池底坡度为0・05h4D - 2r x 0.05 = 32 - 2 x 2 x 0.05 = 0.7m2 2污泥斗以上圆锥体部分体积:兀 h 3 14 x 0 7气=宣(D2 + DD1 + D12)= (322 + 32 x 4 + 42)= 21394m 3还需要的圆柱部分的体积:= J^ - p; =923.08-213.94-12.7 = 696.44m3高度为:方3 =3 =型兰= 0.87加F 804.257、沉淀池总高度设计中取 超高fi = 0.3tn ,缓冲层高度h2 = 0.3mH = h + h、+力2 + 力3 + 力4 + 力5 = 0.3 + 3.0 + 0.3 + 0.87 + 0.7 + 1.73 = 6.9zw流沉淀池示意图见图4-240C0> 图4-2二沉池高度示意图8、排泥装置二沉池连续刮泥吸泥。

本设计釆用周边传动的刮泥机将泥刮至 污泥斗在二沉池的纭架上设有心10%的污泥流动槽,经渐缩后流 出二沉池,采用渐缩是为保证中心管内污泥流速不宜过大,以利于气 水分离因为池径大于20m,釆用周边传动的刮泥机,其传动装置在纸架 的缘外,刮泥机旋转速度一般为1〜3rad/ho外围刮泥板的线速度不 超过3m/min, 一般采用1.5m/min,则刮泥机为1.5rad/mino①吸泥管流量二沉池排出的污泥流量按80%的回流比计,则其回流量为:Q5=RQ = 0.8 X 0.46296 = 037m3 Is本设计中拟用6个吸泥管,每个吸泥管流量为:0 = -^ = 0^ = 0.031 沪/$6x2 6x2规范规定,吸泥管管径一般在150〜600mm之间,拟选用d = 25gm,卩=程=申 X0.03] =o 63m/s , 1000=8.71加 2 3.14x0.252②水力损失计算以最远一根虹吸管为最不利点考虑,这条管路长4m, 歹进口 =0.4, &出口 =1.0,局部水头损失为2 rj /2——=(0・4 + l・0)x ——=0.028m] 2g、 7 2x9.8沿程水头损失为h2 = 8.7 l%o x 4 = 0.0348m中心排泥管^- = —= 0.123m3A3 3故中心管选择 DN500, v = \.25m/s9 1000/= 4.962 2h,=歹二=(0・4 + l・0)x~^- = 0・ll〃2g i 7 2x9.8h4 = iL — 4.96%o x 4.0 = 0.02m泥槽内损失h5 — iL — 0.01 x 20 = 0.20 m泥由槽底跌落至泥面(中心筒内)方6 =0・10叫槽内泥高為=0・10m。

则吸泥管路上总水头损失为h 二 h + h + h + h + h + h + h1 2 3 4 5 6 7=0.028+ 0.0348+ 0.11 + 0.02 + 0.20+0.10 + 0.10=0.5928m③吸泥管布置所以,6根吸泥管延迟经均匀布置9、二沉池进水部分计算二沉池进水部分采用中心进水,中心管采用铸铁管,出水端用渐扩管为了配水均匀,岩套管周围设一系列潜孔,并在套管外设稳流 罩1)进水管计算当回流比R二80%时,单池进水管设计流量为Q =(1 + R )x Qf =(1 + 0.8)x 0.325 二 0.585 m 3.. s 进水管管径取为D = 900mm1则流速:v=牛=314J0L=0.92m s当为非满流时,査《给水排水设计手册》常用资料知:流速为1.43 m; s2)进水竖井计算进水竖孔直径为D = 2000mm2进水竖井采用多孔配水,配水口尺寸为0.5mx 1.5m,共设8个沿 井壁均匀分布;流速为:v = Q1 = 0585 = 0.13m s <(0.15 〜0.2),符合要求A 0.5 x 1.5 x 6孔距为:1 二 D2--0.5x 6 二 2.°x3」4-0.5x6 二 0.285m6设管壁厚为0・15m,则D外二 2.0 + 0.15 x 2 二 2.3m⑶稳流罩计算稳流筒过流面积式中v稳流筒筒中流速,一般采用0.03 ~ 0.02 m s。

设计中取v = 0.03 m. s稳流筒直径"4f .4 x 19 5D ='.丄 + D 2 = ■——95 + 2.02 = 5.37m3 兀 2 3.1410、二沉池出水部分设计①集水槽的设计本设计考虑集水槽为矩形断面,取底宽b = 0・8m,集水槽距外缘距池边0.5m,集水槽壁厚采用0.15m,则集水槽宽度为:0.8 x 0.15 x 2 = 1.10 m设计中采用Q' =«Q,其中« 一安全系数,取1・5,得Q' = 1.5 x 0.325 = 0.4875 m3/s集水槽内水流速度为:Q' _ 0.4875~¥~ 0.8x0.7=0.87m:s > 0.4m:s符合要求采用双侧集水环形集水槽计算,槽内终点水深为h2=vb=囂 0;=0.23m槽内起点水深为7 \2h 3 7h = 3 i + h 23 h 21 2式中hk槽内临界水深,系数,一般采用1.00校核如下:■1.0 x(0.325 丫2—— 一=0.161m g x 0.82+ h 2 = 2 X 0」612h 2 -320.23 + 0.232 = 0.65m因此,设计取槽内水深为0・7m,取超高0・3m,贝0集水槽总高为0.7 + 0.3 二 1.0m。

集水槽水力计算l =n(D - 0.5 x 2 - 0.15x 2 - 0.8)= 3.14 x(33 - 2.1)= 97.83m湿周: X = b + 2h = 0.8 + 2 x 0.7 = 2.2 m水力半径:R 二 W 二 01X08 二 0.255mX 2.2水流坡度:vnR20.87 x 0.013 x 0.255 _3=0.079%则沿程水头损失为:h = il = 0.079% x 97.83 = 0.077m1局部按沿程水头损失的30%计,贝y集水槽内水头损失为:h = (1 + 0.3)h = 1.3 x 0.077 = 0.1m1②出水堰的计算二沉池是污水处理系统中的主要构筑物,污水在二沉池中得到净 化后,出水的水质指标大多已定,故二沉池的设计相当重要本设计 考虑到薄壁堰不能满足堰上负荷,故采用90三角堰出水如图5-3G0图5-3三角堰示意图Qq =—nLn =—bL = L + L1 22h = 0.7 q 5Qqo L式中q 一三角堰单堰流量,L S ;Q ■进水流量,m 3. s ;L 水堰总长度,m ;L——水堰外侧堰长,m ;1L——水堰内侧堰长,m;2n——三角堰数量,个;b——三角堰单宽,m ;h 堰上水头,m ;■堰上负荷,L (s - m)。

设计中取b = 0.16 mL =(33 - 0.5 x 2)x 3.14 = 100.48m1L =(33 - 0.5 x 2 - 0.8 x 2)x 3.14 = 95.456m2L = L + L =100.48 + 95.456 = 195.936m1 2〃 = £ = 195.936 =1224.6 取 1225 个 b 0.16Q 0.325 x 1000q = = = 0.265 L. sn 12252 2h = 0・7q 5 =0.7 x 0.35 =0.027mq = Q = 0.325 x 1000 =1.66L ■(s - m)介于 1.5 ~ 2.9 L;(s。
