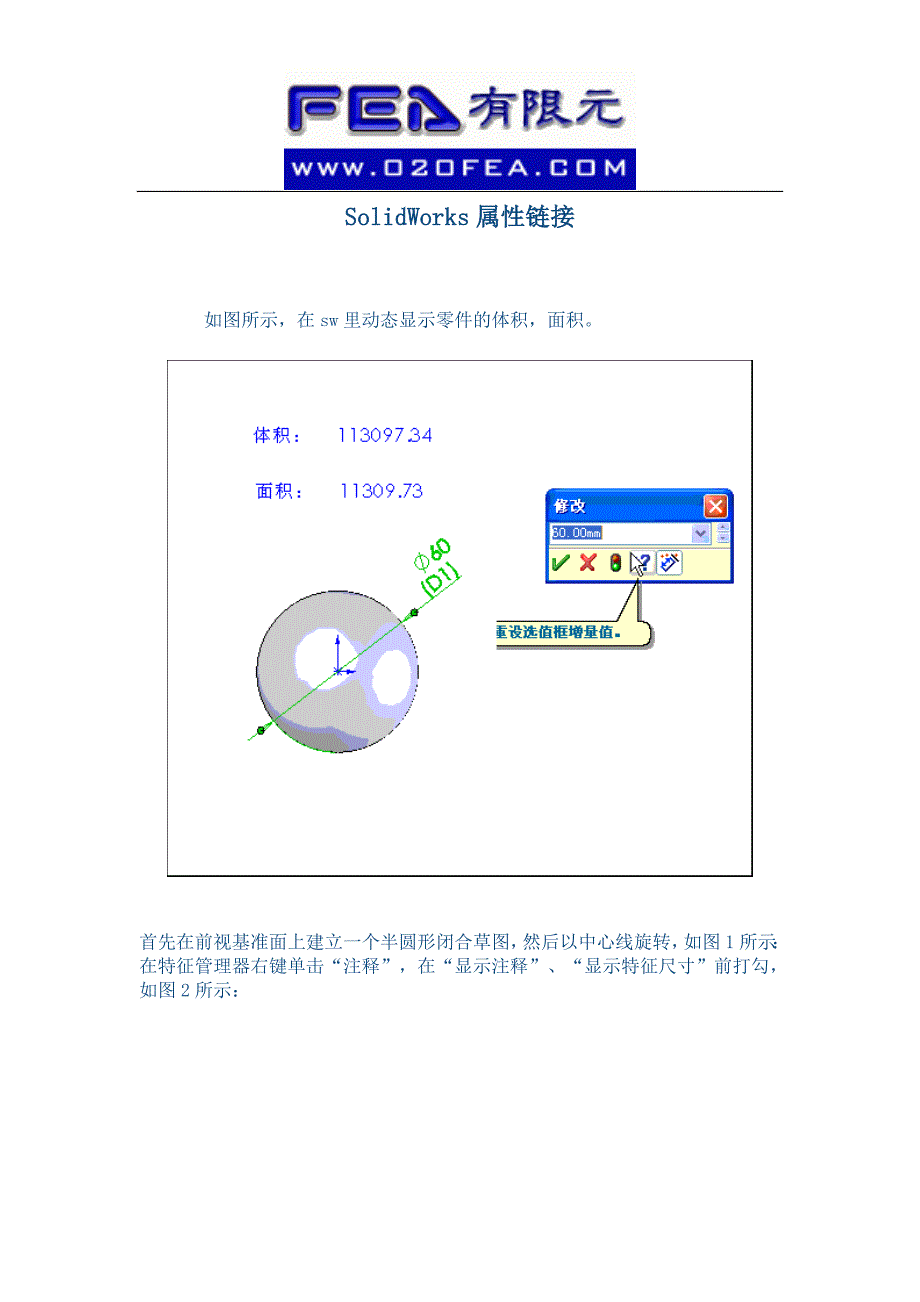

SolidWorks 属性链接如图所示，在 sw 里动态显示零件的体积，面积首先在前视基准面上建立一个半圆形闭合草图，然后以中心线旋转，如图 1 所示：在特征管理器右键单击“注释”，在“显示注释”、“显示特征尺寸”前打勾，如图 2 所示： 图 1图 2单击菜单“插入”——“注释”，如图 3 所示：依次输入，体积、面积、两个注释具体自己设置），如图 4 所示： 图 3图 4鼠标左键单击“体积”，注意到特征管理器中的“属性连接”项，如图 5 所示：打开属性连接，单击“文件属性”，分别添加“体积”和“面积”的配置，在“数值/表达式”选项里，在下拉列表中，选择相应的选项——体积、面积如图 6 所示： 图 5图 6然后在属性连接管理器中，在下拉列表中找到相应的选项，确定，如图 7 所示：同样的方法，添加“面积”的属性连接下面让我们来看看结果吧，更改特征尺寸，相应的数据随着变化 图 7这就是属性连接的妙用，处处留心皆学问，大家好好学习。
