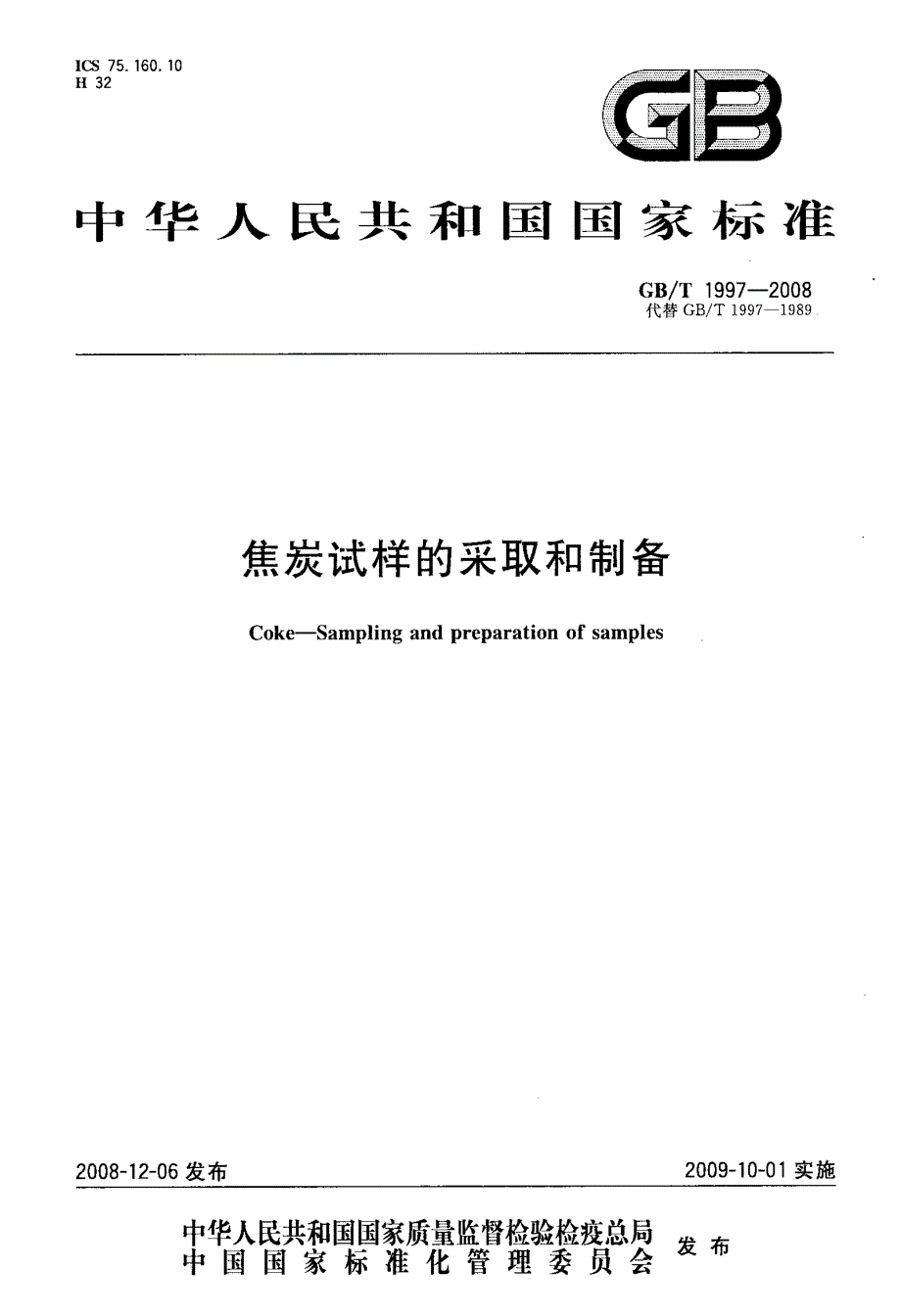

lCS 75．160．10H 32a雪中华人民共和国国家标准GB／T 1 997--2008代替GB／T 1997 1989焦炭试样的采取和制备Coke--Sampling and preparation of samples2008-12-06发布 2009—10-01实施宰瞀徽紫瓣譬襻瞥霎发布中国国家标准化管理委员会“”’GB／T 1997--2008月U 禹 本标准代替GB／T 1997 1989((焦炭试样的采取和制备》本标准与GB／T 1997--1989相比，主要变化如下：‘ 标准格式进行了修改； 标准的术语和定义适当修改，并增加了英文名称； 试样的保留样的保管和保留时问作了适当修改本标准由中国钢铁工业协会提出 本标准由全国钢标准化技术委员会归口 本标准起草单位：冶金工业信息标准研究院、首都钢铁公司、鞍山热能研究院 本标准主要起草人：孙伟、西万泽、朱明三、张进莺 本标准所代替标准的历次版本发布情况为：一GB 1997 l 980、GB／T 1 997 1989GBIT 1997--2008焦炭试样的采取和制备1范围本标准规定了焦炭取样和制备的相关术语和定义、取样地点、房屋与设备工具，工业分析试样和物 理性能检验试样的采取制备方法。
本标准适用于焦炭的工业分析和物理性能检验试样的采取和制备2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准GB／T 2007．5 散装矿产品取样、制样通则 取样系统误差校核试验方法GB／T 9977 焦化产品术语3术语和定义GB／T 9977所确立的以及下列术语和定义适用于本标准3．1批和批量lot and batch以一次交货的同一规格的焦炭为一批，构成一批焦炭的质量称为批量3．2基本批量basic lot规定的最小批量3．3份样share sample由一批焦炭中的一个部位，取样工具动作一次(当人工采样时可连续数次)所取得的焦炭试样3．4副样vice sample由一批焦炭中采取的部分份样组成的试样3．5大样great sample由一批焦炭的全部份样或全部副样组成的试样3．6试样重用sample again use 将全部试样用于测定某一项目，然后把该试样的一部分或全部经制备后，用于测定其他项目。
例如，将试样进行筛分分析以后，再用其中部分筛级试样测定转鼓强度3．7备用试样spare sample已经翩备或未经制备留作用于测定某个检验项目的试样3．8最大粒度maximum size95％以上焦炭能通过的最小筛孔尺寸1GB／T 1 997--20084一般规定4．1水分试样4．1．1 水分试样采出后，应立即放人有密封盖耐腐蚀的储样桶或不渗水的其他密封容器内当每个份 样放人后应立即将盖盖严4．1．2装有水分试样的储样桶应远离热源和避免阳光直射试样采取后应及时制样，如果焦炭批量过 大或两次运送焦炭间隔时间较长而影响测定结果时，应按运送焦炭时间将份样分别制成副样，测定副样 水分，以副样水分加权平均结果作为该批焦炭水分测定结果也可将副样按份样比例混匀后缩分测定 水分4．1．3为减少制样操作过程中焦炭试样水分的损失，破碎应采用机械设备，破碎和缩分总操作时间不 得超过15 rain批量大的焦炭水分试样，操作时间超过15 rain时，可划分成若干个副样制样港口焦 炭制样经过精密度校核试验后，可适当延长制样操作时间4．1．4明显潮湿的试样，经制样影响测定结果时，应将试样连同容器全部称量，然后在温暖而通风良好 的房间中，将试样放在钢板上铺成薄层进行空气干燥，或在容积较大的烘箱中进行不完全干燥，自然冷 却。
称量容器和干燥后的试样记录各次称量质量并计算质量损失百分比(于制样记录中)，同时将损 失百分比注在检验委托单或试样标签上送化验室，以便校正全水分测定结果4．1．5选择衡器精密度应适当，衡器最大称量不应大于试样质量的5倍，最小分度值应小于最大称量的1／i 0004．1．6本标准采样、制样和测定的总精密度在置信度为95％的情况下为±1．0％(绝对值)，水分大于lo％的焦炭总精密度为±10．0％(相对值)4．2份样数量和质量 本标准所列的份样数量和质量是达到规定的取样精密度应采取的最少份样数量和最少份样质量实际批量少于基本批量时，份样数量与份样质量不得按基本批量与实际批量的质量比例递减对于大 批量的焦炭取样份样数，应在基本采样份样数(表2)的基础上，乘以式(1)试验因数，份样质量保持不 变亦可将大批量的焦炭划分成若干个部分，从中按规定采出份样数大批量采取份样数需乘的试验因数按式(1)计算：5采样5．1采样工具5．1．1长柄采样铲 采样铲的规格见图1和表1表1采样铲的规格容量 6 d采样铲号kg】 1 230 300 130 752 2 250 330 230 753 5 300 380 300 854 10 300 400 300 200GB／T t997--2008图1采样铲5．1．2储样桶 桶口与桶盖咬合应严密。
由不吸水耐腐蚀的材料制成5．1．3采样斗采样斗是一个上部开口的方形金属箱斗的开口尺寸和容积不仅要考虑份样的质量，而且应考虑 到能接取到焦炭流的全宽和全厚，接完一个份样后能将其自由倒出或安装活底将其漏出如果焦流太 宽，而且焦炭粒度分布均匀，取样斗开口宽度尺寸也可缩小至焦炭流宽度的二分之一或三分之采样 斗可采用电动机械拖动5．2采样地点5．2．1 焦化厂运输皮带转到炼铁厂的运输皮带的转运地点；5．2．2焦仓或漏嘴直接放焦的落下地点；5．2．3装卸车、船或倒堆运输皮带的转运地点；5．2．4装卸车、船的过程中，在车厢、船仓内或焦炭堆的不同层布点；5．2．5运送焦炭的运输皮带上5．3批量5．3．1 基本批量为500 t日常生产允许以每班发运的焦炭为一个批量；当每班发运的焦炭不足200 t时，也允许以每日发运的焦炭为一个批量5．3．2港口外运焦炭，以每船发运的焦炭为一批量5．4份样份数和质量的确定5．4．1一批焦炭的最少份样份数按表2确定，批量大于500t的份样份数按4．2方法增加船舶和大 堆采样需再增加到1．3倍表2焦炭基本批量应采取的最少份样数样 别 工业分析 转 鼓 筛 分 落 下 份样份数／个 12 15 15 10 注：筛分分析试样可作为测定机械强度的重用试样。
5．4．2份样质量按表3确定当焦炭粒度较小，试样量不足2个转鼓试样量和3个落下试验时，应相 应增加采样份样份数或份样质量3GB／T 1 997--2008表3从焦炭中应采取的最少份样质量粒度范围／mm <25 ≥25～<40 ≥40--<80 ≥80最少份样质量／虹 1 2 5 1S5．5从焦炭流中采样5．5．1皮带运输机运送焦炭时，采取份样的间隔根据批量和每批应采取的份样份数确定； a) 焦炭移动的过程中按一定质量或时间间隔用采样工具采取份样 b)运输皮带转动速度不大于1．5 m／s、焦炭厚度不大于0．3 m时的人工采取 c)停【t的皮带上扒取试样，每个试样要扒取全断面，扒取长度不小于焦炭最大粒度的2．5倍 采取第一个份样可在第一个间隔内随机确定，但不可在第一个间隔的起点开始以后采取的份样按计算的间隔采取如果按固定的间隔采取的份样数已经满足，而运送焦炭还未停止，仍应按原定问隔 继续采取份样，直到整批焦炭运完为止接取试样时不应将采样器具接取过满，以免大块试样溢出，造成检验结果系统误差5．5．2焦仓或漏嘴处采样 从焦仓或漏嘴处焦流采取试样方法同(5．5．1a))5．5，3装卸车、船或倒堆采用皮带运输祝的采样一般方法同5．5．1。
但无条件安装机械采样斗时，可 按5．5．4方法进行5．5．4装卸车、船或倒堆过程中的其他采样方法5．5．4．1大堆采样：在装卸焦炭的过程中，从焦炭堆上分层采样将全批焦炭需采取的份样数按装卸 或倒运焦炭质量比例在大堆若干层分布，份样在各层的新料面上均匀分布采取采样分层的厚度一般 不得超过3 111采取每个份样时应注意它能近似地代表该部位焦炭，特别在采取份样时，大颗粒焦炭不允许任意采 人或从取样铲掉出料面倾斜时，先用取样铲把采样部位上方边部的焦炭挖走，使采样部位侧壁斜角大于焦炭静止角， 以免使侧壁焦炭颗粒顺边掉下每层焦炭采取的份样份数按式(2)确定：每层份样份数=总份样份数×器 (z)5．5．4．2车厢中采样车厢采取焦炭试样，应在装卸车过程的新料面上进行将新料面划分成大致相等的12份，根据焦 炭批量大小和应采取的份样数，在每个车厢随机地选取若干个部分，在选定的每个部分分别采取有代表 性的份样一个5．5．4．3货船上采样 货船上采取焦炭试样，也需在装卸过程中采取将货仓应装卸的焦炭分成若干个采样层区上层区距顶部0．1 m～o．2 m，下层区需距底部0．1 m～o．2 m层区与层区之间不得大于4 11'l。
如果装卸焦 炭深度小于4 m，允许只在一个层区采样各仓采取的份样数，按各仓焦炭质量比例分配各仓应采取 的份样均匀分布在各层区，铲取的份样粒度比例应有代表性每层区采取的份样份数按式(2)确定5．5．4．4袋装采样 份样份数按4．2确定份样质量按表3确定份样份数均匀分布在垛位中当份样份数少于相应垛位数时，每垛至少采取一个份样GB／T 1997--20086焦炭工业分析试样的制备6．1房屋、设备和工具6．1．1制样室 制样室应包括制样(破碎、混匀、缩分、筛分等)贮样、干燥等房问应宽大敞亮，不受风雨侵袭及外来灰尘的影响要有防尘设备所有房间都需用光滑的水泥地面试样混匀、缩分、筛分应在水泥地面 上铺以厚度大于6 mill的钢板上进行6．1．2破碎机 适用于制样的破碎机有颚式破碎机、对辊式破碎机和其他密封式研磨机等只要破碎机的材质和破碎比符合要求，没有污染，易清扫，即可使用6．1．2．1颚式破碎机 颚式破碎机通常需三种规格：a)开口尺寸约200 mm×150 mm，用于将大、中块焦炭破碎到60 mm以F；b)开口尺寸约150 mm×125 mm，用于将60 mm的焦炭试样破碎到13 mm以下；c)开f_j尺寸约100 111111×60 mm，用于将13 mm的焦炭试样破碎到6 mm以下。
6．1．2．2对#：式破碎机对辊式破碎机的。
