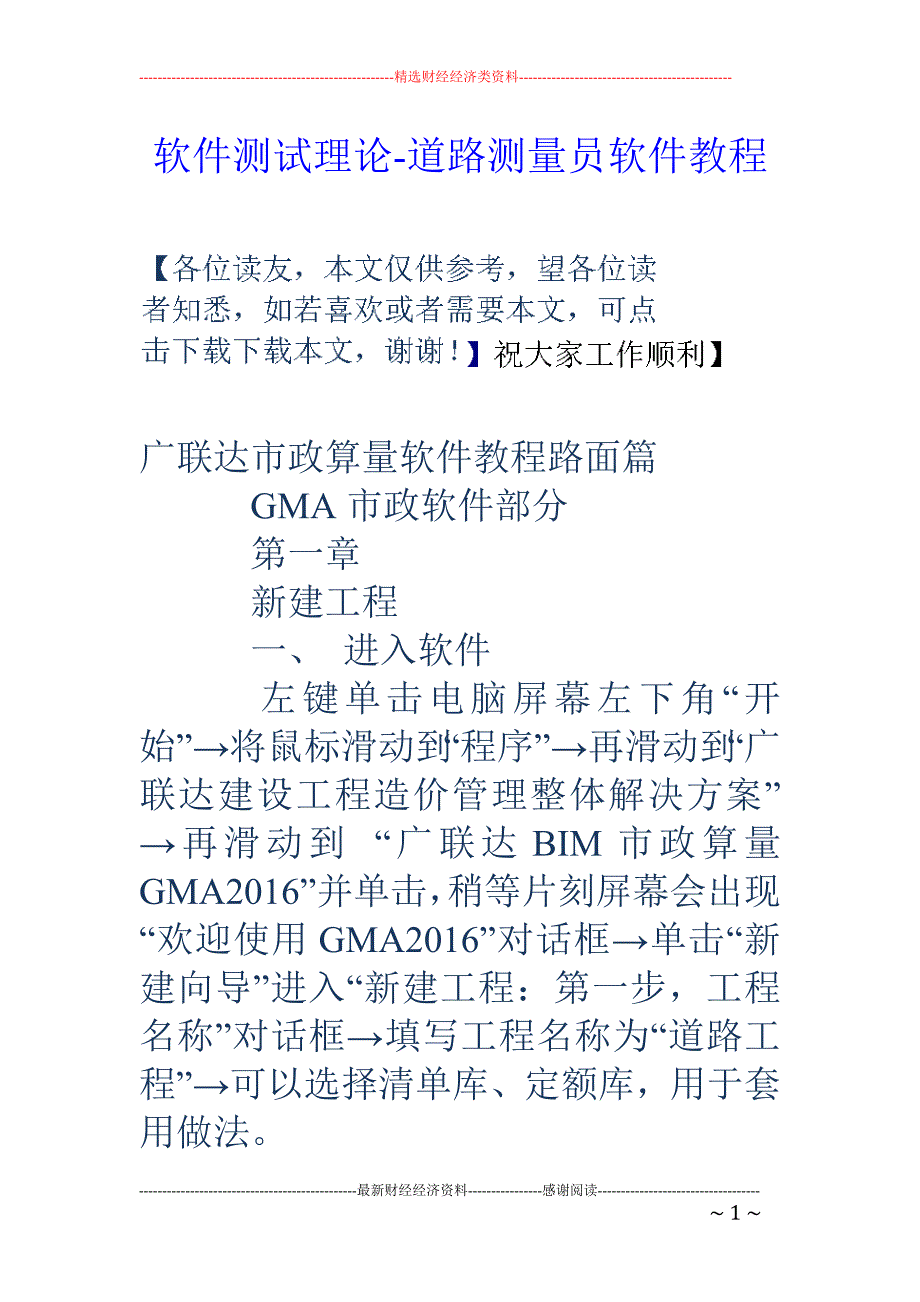

精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 1 ~软件测试理论-道路测量员软件教程广联达市政算量软件教程路面篇GMA 市政软件部分第一章新建工程一、 进入软件左键单击电脑屏幕左下角“开始” →将鼠标滑动到“程序”→再滑动到“广 联达建设工程造价管理整体解决方案” →再滑动到 “广联达 BIM 市政算量 GMA2016”并单击，稍等片刻屏幕会出 现“欢迎使用 GMA2016”对话框→单击 “新建向导”进入“新建工程：第一步， 工程名称”对话框→填写工程名称为“道 路工程”→可以选择清单库、定额库， 用于套用做法精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 2 ~→单击“下一步”出现“工程信息” 直接进入下一步。
→单击“下一步”出现“编制信息” 需要注意“基准标高”选项，虽与计算无 关，但是与观察模型有关，当工程中检 查井的设计标高很高，动态观察模型稍 微一动就跑的很远时，可以调整此项， 调整方法如果检查井的设计标高为，则 可以调整为 200、210 之类的近似标高→单击“完成”，进入绘图区界面图图二、 图纸管理图1、添加图纸，电子图纸的格式 可以为“*.DWG”、 “*.GVD”、 “*.CADI”、 “*.DXF”左键点击“CAD 图纸管理”，软件 右侧会出现图纸管理窗体→点击窗体下-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 3 ~“添加图纸”，选择电子图纸所在的文件 夹，并选择需要导入的电子图，图纸选 择支持单选、拉框多选、按住 Shift 或 Ctrl 点击多选，图纸选择完毕之后点击 “打开→此时弹出“请输入原图比例”窗 体”，可输入实际尺寸与标注尺寸的比 →点击确定，图纸导入，界面出现滚动 条；图图图2、导入 pdf 文件左键点击“添加图纸”右边的下拉 箭头，弹出“导入布局或 PDF” →点击 “导入布局或 PDF”按钮→选择 PDF 图 纸所在的文件夹，并选择需要导入的电 子图→在“请选择空间”下拉框中，选择 待导入的 PDF 图中的页码→选择完成 后，点击“打开”，可将图纸导入Pdf 图纸导入之后，需要调整图 纸比例：-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 4 ~点击工具栏的“设置比例”功能→ 按鼠标左键选择第一点，按右键确认或 者 ESC 键取消→按鼠标左键选择第二 点，按右键确认或者 ESC 键取消，此 时弹出“输入实际尺寸窗体”→输入所选 择线段的实际长度，单位为 mm→点击 确定，图纸自动调整完毕图图3、导入布局左键点击“添加图纸”右边的下拉 箭头，弹出“导入布局或 PDF” →点击 “导入布局或 PDF”按钮→选择图纸所在 的文件夹，并选择需要导入的电子图→ 在“请选择空间”下拉框中，选择待导入 的图纸空间→在“预览视口”中，可预览 待导入的视口→在预览窗口选择需导入 的视口，点击“打开”即可导入；若想导 入多张视口，可在选择视口后点击“添 加”，可添加多个视口，最后点击“打开”图-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 5 ~三、 常见问题解答 1、 图纸无 法导入原因 1：极远端有图元。
判断方法：在市政软件中点击 【全屏】按钮，拉框选择绘图区域，然 后查看状态栏中的图元数量，如果图元 数量不为 0，则说明已经导入 CAD 图， 只不过图元距离比较远，全屏之后看不 到图处理办法：左键点击全屏右边的 下拉箭头，弹出“框选全屏” →点击“框 选全屏”按钮，软件自动放大图纸图原因 2：图纸版本过高为 AutoCAD2016 或者 AutoCAD2016 版本 文件处理办法：用 AutoCAD 软件打 开 CAD 图 →点击另存为，弹出“图形 另存为”窗体→在“文件类型”中选择 “AutoCAD2000/LT2000DXF”格式→点 击“保存”-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 6 ~图图2、 图纸导入不全原因 1：CAD 图中有外部参照存 在。
判断方法：用 AutoCAD 软件打 开 CAD 图 →查看 CAD 右下角有个小 锁子的图标，就说明有外部参照存在处理办法：直接绑定外部参照； 双击 CAD 右下角小锁子的图标，弹出 文件参照对话框 →光标定位到其中一 个图纸名称上，右键，点击绑定即可图图第二章 道路工程一、路面路面业务详解平面图：包含工程范围、线路走 向、车道划分、路幅宽度、道路附属如 树池、路口无障碍等；可用于不同结构 路面面积、路缘石长度等工程量计算；图-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 7 ~图图图图图路面软件处理1、定义结构层新建路面首先切换图纸，鼠标双击“路面 结构设计图”，接下来开始布置路面工 程。
首先把鼠标移动到“道路工程”下 面的“路面”，然后左键点击“路面”单 击构件列表里面的“新建”下拉菜单→单 击“新建路面”→根据“路面结构设计图” 修改属性“名称”及匹配对应“类别”如： 本工程，有机动车道、人行道以及盲道 三种形式路面，首先可以同样的方法新 建三种路面，然后依次对应不同的“名 称”和“类别”，盲道可对应类别为“其它”精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 8 ~注：“类别”不影响工程量，只是对接下 来布置路面所形成的颜色有区分图识别结构层首先我们先识别机动车道的结构 层，在构件列表里单击之前识别的路面 “机动车道”→在工具栏下单击选择“识 别结构层”→通过左键拉框选择机动车 道路面结构层的名称、厚度图鼠标右键确认，弹出路面结构层 参数图窗体，如下图所示，结构层的名称和厚度已一同提取到参数图中；结构层的 厚度可根据原图纸“路面结构设计图”标 注信息进行校核。
需要注意的是：如 果图纸没有标注结构层厚度，软件识别 以后默认厚度为 0如下图第三层结构 层：乳化沥青透油层的厚度为 0，点击 右下角的确定后，软件自动会把厚度为 0 的结构层取消，该层不会进行建模和 计算，所以要根据实际图纸标注，修改-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 9 ~第三层厚度软件最小可以设置厚度为， 此案例工程我们设置为图结构层厚度校核完成后，需要对 加宽和坡度进行设置，本案例工程，只 有路面结构层加宽，没有坡度我们可 以根据“路面结构设计图”计算出机动车 道的加宽值本工程在第四层“石灰粉 煤灰稳定碎石”有加宽，加宽值为 18+12=30图然后根据计算出来的加宽值，对 应输入到软件相应位置即可。
注：如果 加宽有坡度，可以再后面设置坡度比例图最后点击确定按钮，机动车道的 结构层构件就建立完成了图同理，人行道首先在构件列表里 单击之前识别的路面“人行道”→在工具 栏下单击选择“识别结构层”→通过左键-------------------------------------------------------精选财经经济类资料---------------------------------------------- -----------------------------------------------最新财经经济资料----------------感谢阅读-----------------------------------~ 10 ~拉框选择人行道路面结构层的名称、厚 度图鼠标右键确认，弹出路面结构层 参数图窗体，如下图所示，结构层的名 称和厚度已一同提取到参数图中；结构 层的厚度可根据原图纸“路面结构设计 图”标注信息进行校核，需要重点检查 的是第一层。
