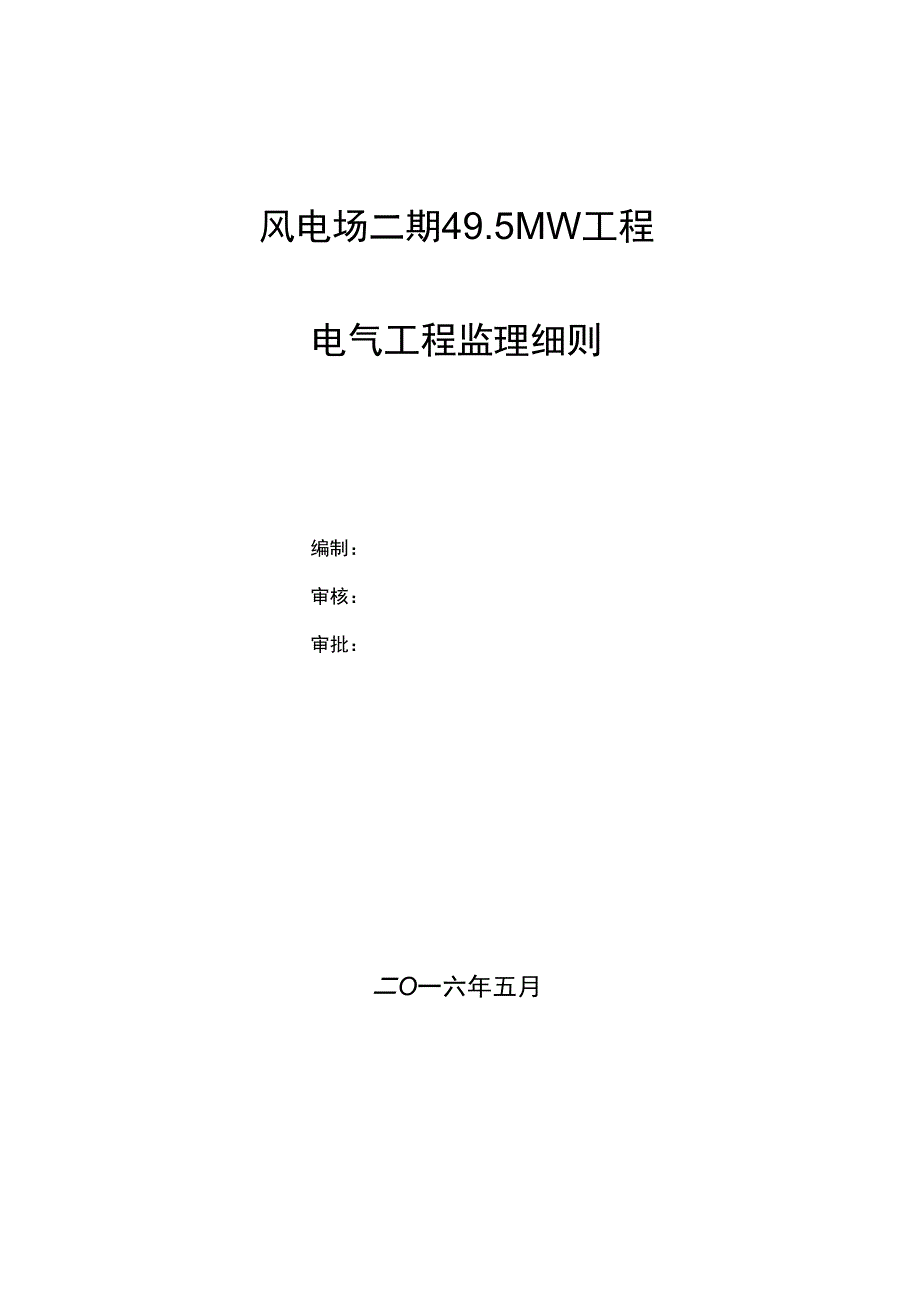

风电场二期49.5MW工程电气工程监理细则编制：审核：审批：二o一六年五月目录-、工程概况 11 .工程概况 12 .电气工程概况 1二、 编制依据 6三、 质量控制目标 7四、 监理工作流程 8五、 质量控制要点 81 .事前控制 82. 事中控制 112.1 GIS 设备安装 112.2 变压器安装 122.3 母线安装 132.4 配管配线 132.5 电缆敷设 162.6 开关柜及动力箱盘安装 192.7 接地装置安装 222.8 集电线路施工 252.9 盘柜、低压电器交接试验 272.10 工程交接验收 28283. 事中控制监理控制方法4 .事后控制 29六、竣工验收及交工资料 32风电场二期49.5MW工程电气工程监理细则一、工程概况1．工程概况略2．电气工程概况本期工程25台2.0MW风电机组（其中一台降功率至 1.5MW,风 力发电机组发出电量经箱变升压至 35KV由2回集电线路引入110KV 升压站；升压站 110KV 主接线为单母线接线， 110KV 出线 1 回，本 期新增110KV主变进线1回35KV侧采用单母线分段接线方式，一 期工程为I段母线，二期工程为H段母线，两段母线之间通过母线联 络柜相连。
升压站电气设备总台数 11台套，2.1 35 千伏集电线路35KV 集电线路有 A、B 两回路主线及 2回支线每回线路接纳7 台及以下风机的部分， 采用 LGJ-150/25 型导线，接纳 7 台以上风机 的部分采用 LGJ-240/30 型导线，支线全部采用 LGJ-150/25 型导线本工程 A 回路 35KV 集电线路全长约为 11.97公里（含 A 回支线 3.44公里）主线连接风场的 01-07号风机，支线连接风场的 08、10-12、 19 号风机，并于 A30-A31 杆位之间 T 接至主线架空线路至升压站 附近，线路转为电缆线路（ZR-YJV63-26/35KV-1 x 240mm2）敷设进入 110KV 升压站 35KV 配电室其中耐张杆 A53 至升压站外终端杆A65 段架设双避雷线，长度约为 1.58 公里B 回路 35KV 集电线路全长约为 10.32 公里，(含 B 回支线 2 公 里)主线连接风场的 09、13-14、16、21-25号风机； B 回支线连接 风场的 15、17-18、20号风机，并于 B16-B17 杆位之间 T 接与主线 架空线路至升压站附近，线路转为电缆线路(ZR-Y JV63-26/35KV-1 X 240mm2)敷设进入110KV升压站35KV配电室。
其中耐张杆B54至 升压站外终端杆 B66 段架设双避雷线，长度为 1.58公里A 回路 95 基， B 回路 85 基2.2 主变压器及其附属设备1、 本工程主变压器采用三相双绕组的电力变压器，型号： SZ11 — 50000/110KV ； 容 量 ： 50MVA ； 额 定 电 压 变 比 ： 121 ± 8 ＋ 1.25%/37KV ;阻抗：UK=10.5% ;联接组别：Yn， d112、 主变 110KV 中性点成套接地保护装置此装置包括 GW13— 72.5 户外隔离开关并附 GJTKB 型电动机构;间隙接地电流互感器 LMZW —10，变比100/5A;氧化锌避雷器 YH1.5W — 72/186；监 测仪JCQ— C1,中性点保护间隙棒间隙距离为 90— 160mm35KV 侧采用接地变小电阻接地方式，接地变型号为 DKSC— 900/37KVA ; Ud=4.5%, 400A— 10S,电阻 53.4Q 士 5%2.3 35千伏配电装置35KV 配电装置采用户内开关柜，本工程共 7面，分别为母线联络柜、H段母线接地变进线柜、H段母线无功补偿柜、2#主变出线柜、H段母线PT柜、H段母线1#电源进线柜、H段母线2#电源进线柜。
2.4 35 千伏动态无功补偿本工程 35KV 动态无功补偿装置采用户内 SVG 成套装置，容量 为± 1 0MVar SVG 冷却装置为水冷式动态无功补偿装置由隔离开 关、熔断器、避雷器、水冷柜、功率柜、控制柜等组成2.5 站用变及交直流电源本变电站装设 2 台站用变压器，一台型号为 DKSC— 1 400/37— 500/0.4KV ，站用容量 500KVA ，电压等级为 35KV/0.4KV ；另一台型 号为 SG—500/ 1 0，容量 500KVA ，电压等级为 10.5KV/0.4KV 其中1#站用变接于1#主变低压侧35KV I段母线上，布置在户 外；2#站用变为备用电源，接于站外 10千伏线路，布置在户外 0.4KV 母线I段、H段母线同时运行；正常运行时由厂用变 1#站用变供电，厂用变 1#站用变失电时，由备用变 2#站用变供电本风电在一期设 计时已为二期预留了电源端子，二期不在考虑电源设计UPS 电源为综合保护系统后台机、 网络设备远动工作站、 对时系 统以及火灾报警装置等重要负荷提供电源该站直流系统尕海一期项目工程已经配置了一套 200AH/DC220V 的智能微机高频开关电源模块，已按最终规模考虑。
2.6 防雷本站配电装置直击雷保护由独立避雷针及构架避雷针实现， 配置110KV 避雷器避免雷电侵入波过电压的危害本期新建一支 25 米高构架避雷针为防止反击对主变压器造成危害， 避雷针的集中接地装置与主接 地体的地下连接点至主变压器与主接地体的地下连接点之间沿接地 体的距离设计要求不小于 15 米2.7 接地 本站内一期风电工程的相关设备处已做接地施工， 二期工程的相 关设备区的接地按照设计施工以一60X 8热镀锌扁钢水平接地网为 主，①50热镀锌钢管垂直接地体为辅的复合接地网接地方式，接地 体埋深 0.8 米所有接地体及设备接地引线均需做镀锌防腐处理本升压站接地电阻要满足小于 0.5Q，施工完成后按照规范测量 接地电阻， 测量值如果达不到规范的要求， 则采取主接地网与取水深 井连接、或在接地网周围设接地井、或接地网向外延伸、或降阻措施 等使之达到设计要求独立避雷针采用独立的接地装置， 所有站内设备、 构支架及建筑 物引下线均以最短距离接入主接地网，断路器、电流互感器、电压互 感器、避雷器、主变中性点设备、高低压开关柜等设备采用双引下线 接地方式升压站四周与人行道相邻处， 设置与主网相连接的均压带。
电气设备每个接地部分应以单独的接地线与接地母线连接， 严禁 在一个接地线中串接几个需要接地的部分， 主要设备和构架设两根与 主接地网不同地点连接的接地引线接地线与金属管道等延长接地极的连接处宜焊接所有电气设备接地线均应与构架顶部接地端子可靠连接， 所有设 备支架均应与主接地网可靠连接主变中性点应有 2 根与主接地网在不同干线连接的接地引下线二次回路接地要按照反事故措施要求进行2.8 电缆敷设全升压站电缆敷设包括全站的电力电缆、 控制电缆及信号电缆的 敷设电缆敷设由电缆沟支架敷设或电缆穿管埋地敷设二、编制依据1．经建设管理单位审批的监理规划2． 200MW 风电场二期 49.5MW 工程升压站电气一次部分施工图设 计图纸3． 200MW 风电场二期 49.5MW 工程场区电气一次部分施工图设计 图纸4． 200MW 风电场二期 49.5MW 工程集电线路施工图设计图纸5．《建筑工程施工质量统一验收标准》 GB50300-20016．《建设工程监理规范》 GB50319-20137.《电力建设工程监理规划》 DL/T5434-2009 8．《建筑电气工程施工质量验收规范》 GB50303-2002 9．《电气装置安装工程施工及验收规范》 10．《电气装置安装工程电气设备交接试验标准》 GB50150-200611. 《电气装置安装工程接地装置施工及验收规范》 GB50169-200612《电气装置安装工程66KV及以下架空电力线路施工及验收规范》GB 50173— 201413 《35KV 及以下架空电力线路施工质量检验及评定规程》 DL/T5161.10 —200214．《防火封堵材料》 GB23864-200915. 《电气装置安装工程高压电器施工及验收规范》 GB50147-201016. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验 收规范》 GB50148-201017. 《电气装置安装工程母线装置施工及验收规范》 GB50149-201018. 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-201219. 《电力金具试验方法》 GB/T2317-200820. 《电气装置安装工程质量检验及评定规程》 DL/T5161.1~17-200221. 《串联电容器补偿装置控制保护系统现场检验规程》 DL/365-201022. 《串联电容器补偿装置一次设备预防性试验规程》 DL/T5285-2013三、质量控制目标1 ．检验批合格质量应符合1.1 主控项目和一般项目的质量检验合格1.2 具有完整的施工操作依据、质量检验记录。
2．分项工程合格质量应符合2.1 分项工程所含的检验批均应符合合格质量的规定2.2 分项工程所含的检验批质量验收记录应完整3．分部（子分部）工程合格质量应符合3.1 分部（子分部）工程所含分项工程的质量均应验收合格3.2 质量控制资料应完整3.3 技术资料（电气试验报告）应完整、准确3.4 观感质量验收和功能质量验收（带电带负荷）应符合要求四、监理工作流程1．参加设计交底图纸会审2．审核施工组织设计3．审核开工资料及开工报告4．审核进场材料、设备5．隐蔽工程检查验收6．分项检验批工程检查验收分项（子分部）工程质量检查评定，为下道工序下阶段施工判断 7．检查并审核已安装完成设备的电气试验， 确定是否具备带电条件 8．审核送电方案，参加系统联合试运行 9．参加系统负荷试运行 10．组织竣工预验11．参加竣工验收五、质量控制要点1．事前控制1.1 熟悉图纸，对设计说明和图纸有疑问的地方或者是不符合现行标 准、规范，施工图先后不一致，设计文件错漏，室内外设备布置和线 路走向不符合现场实际等在设计交底会上进行书面和口头提出， 凡设 计图与国家规范及有关图集和标准不符时， 应按标准规范执行 图纸 会审和设计修改及时标注在相应的施工图上。
1.2 备齐设计和施工必须要用规范和图集，以满足工程项目监理的需要1.3 审查电气安装施工企业的资质，检查施工人员实际到达率及人员 流动情况1.4 督促电气工程施工单位在开工前先报送电气施工组织设计和具 体施工方案，并督促其建立自检、互检、交接检查三检制度的质保体 系和安保体系及电气施工技术交底 在监理交底会上说明和提出监理 的具体要求1.5 电气安装工程设备和材料的进场审核及认定1.5.1 建筑电气施工中采用的设备、器材和材料必须符合国家现行技 术标准的规定，并应有合格证和质量保证书（标明日期、批量并盖有 质检公章），设备应有铭牌（厂名、厂址、出厂日期）和安全认证 进口设备和关键材料需经国家商检局检验合格1.5.2 了解设备和主要材料的交货时间及附加技术条件，考虑其是否 满足进度和施工要求 对关键电气设备可考虑去厂家考察， 以便在安 装前先熟悉、 掌握质量控制、 检测手段和安装工艺等， 起到予控作用1.5.3 设。
