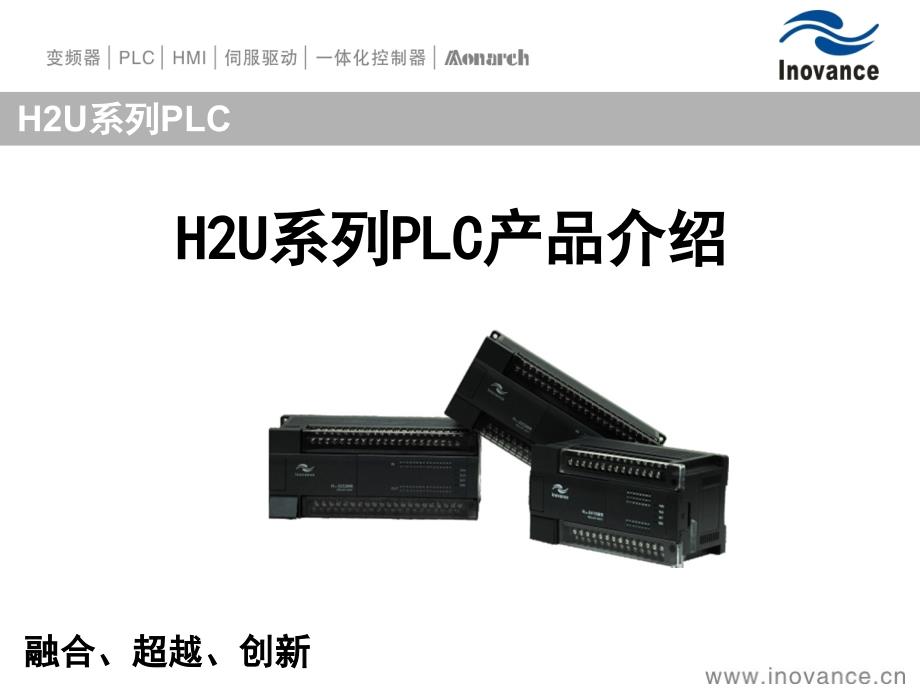

H2U系列PLC产品介绍H2U系列PLC融合、超越、创新我们的产品哲学• 追求产品可靠性最高，不求成本最低为用户降低使用成本为市场提供最有竞争力的产品和用户一起发展PLC产品族谱性能点数H1U经济型H2U通用型H3U高性能型14326480128256102440H0U简单逻辑型H2U系列PLC优势——稳定可靠H2U系列PLC完全通过了业界IEC61131-2国际标准的 第三方测试1）电磁抗扰与兼容优于业界测试指标2）通过了极限工作温度、防护、抗振动测试3）符合UL安规检查规范4）长期的测试完善，确保了绝对不死机无误动对比试验表明，抗扰指标高于国外竞争产品！与同行竞争机型相比，H2U系列PLC的功能优势H2U系列PLC优势——功能强大运行同样的用户程序，比竞争机型快1倍以上！1）执行速度更快，有助于更复杂系统的控制2）用户程序容量空间达24K步，无需扩展3）标配2路通讯端口和常用协议，方便实用与同行竞争机型相比，H2U系列PLC的功能优势H2U系列PLC优势——功能强大1）高速输入通道最多可达6路，频率可达100kHz3）高速计数采用硬件方式，不影响执行速度用低成本，享用高端机型的功能和性能！2）高速输出通道最多可达5路，频率可达100kHz4）扩展模块，均提供标准型号和远程型号H2U系列PLC优势——保护用户知识产权与同行机型相比，H2U系列PLC对用户程序的保密，提供了更严密 的保护2）采用PLC内部密码校验方式，无法截获密码1）无论何种途径，用户均无法访问到密码信息4）PLC对密码屡试次数有限制，超过一定次数即锁定密 码，限制再试，增加了破解难度3）密码可采用8位字符或数字组合，其组合数比纯数字 组合多出几个数量级用户程序的保密不再成为问题！H2U系列PLC优势——让用户的投入最少H2U系列PLC采用了中国工程师最为熟悉的编程指令，兼容的外形 尺寸，让用户的引入成本最低1）用户无需重新学习编程方法，直接进入使用2）已有的设计程序和安装结构，可直接沿用4）已有的工具和资源投入，可同时使用3）已有的设计文档和资料，无需重新编写使用简单，备货无烦恼！• 支持多种通讯并机协议• 直接支持MODBUS主从协议• 直接支持市售的各种HMI通讯连接• 直接支持市售的各种组态软件的通讯连接• CAN总线连接远程扩展模块• 直接支持CC-LINK总线H2U系列PLC优势——支持多种通讯让应用通讯没有限制…H2U系列PLC优势——降低用户方案成本H2U系列PLC提供了更多的扩展选件，让用户用低成本的搭建控制 系统，根据行业需要，开发用户定制的扩展件1）H2U-232/422/485-BD2）H2U-CAN-BD3）H2U-3A-BD4）H2U-3B-BD5）H2U-4PG-BD ……让扩展没有限制…三防处理，胜任潮湿粉尘环境的工作H2U系列PLC内部所有单板均采取了喷涂三防漆工艺处理，在潮湿 和粉尘的环境中仍能可靠运行1：汇川控制器； 2：系列号； 3：输入点数； 4：输出点数； 5：模块分类 M：通用控制器主模块； P：定位型控制器；N：网络型控制器； E：扩展模块； 6：输出类型 R：继电器输出类型； T：晶体管输出类型； 7：供电电源类型 省略：220VAC输入；B：110VAC输入；C：24VAC输入； D：24VDC输入； 8：衍生版本号H2U系列PLC产品命名规则H2U系列已上市的主机型号注：MR—继电器输出；MT—晶体管输出；H2U-1616MR/MT：32点主机；H2U-2416MR/MT：40点主机；H2U-3624MR/MT：60点主机；H2U-3232MR/MT：64点主机；H2U-3232MTQ: 64点主机；H2U-4040MR/MT：80点主机；H2U-6464MR/MT：128点主机；H2U系列主机性能项 目H2U 系列运算控制方式 循环扫描方式、中断命令输入输出控制方 式批处理方式，有I/O立即刷新指 令程序语言 梯形图、指令列表、顺序功能图最大存储容量 24K步（含注释和文件寄存器） 指令种类 基本顺控/步进梯形 图顺控27条/步进2条应用指令 128种300多条 运算速度 基本指令0.26us/指令应用指令 1—数百us 输入输出 点数扩展并用时输入点 数256点（8进制编码 ）护展并用时输出点 数256点（8进制编码 ）扩展并用时总点数 256点强大的扩展功能最多可接8个功能模块各种扩展板卡Ø 输入输出端子排可拆卸，方便安装和接线； Ø 提供大容量DC24V电源，对外支持700mA负载；扩展功能模块模拟量模块：H2U-4AD：4路模拟量输入模块 （本机/远程） H2U-4DA：4路模拟量输出模块 （本机/远程） H2U-4PT：4路PT100输入模块 （本机/远程） H2U-4TC：4路热电耦输入模块 （本机/远程） H2U-4AM：2入2出模拟量模块 （本机/远程） H2U-6AM：4入2出模拟量模块 （本机/远程） H2U-2AD：2输入模拟量模块 （本机/远程） H2U-2DA：2输出模拟量模块 （本机/远程） I/O模块： H2U-0016ERN：16点继电器输出模块（本机/远程 ） H2U-0016ETN：16点晶体管输出模块（本机/远程 ） H2U-1600ENN：16点输入扩展模块 （本机/远程 ）多种扩展功能板卡Ø H2U-232-BD ：RS232通讯扩展卡 Ø H2U-CAN-BD ：CAN BUS通讯扩展卡 Ø H2U-3A-BD ：2AD/1DA模拟量扩展卡 Ø H2U-485IF-BD ：RS485隔离通讯扩 展卡扩展卡通讯网络功能——CAN-LINK总线远程I/O远程AD远程DA伺服器变频器HMI PLC主站CAN-LINK总线CAN-LINK网络快速访问远程模块让IO数量和扩展模块 数量突破传统限制通讯网络功能—— MODBUS主站MODBUS伺服器变频器触摸屏仪表PLCMODBUS网络轻松接入各种工业设备高速输入/输出性能，超过竞争机型输入端口2416MT/3624MT1616MT/3232MT/6464MT3232MTQ型4040MRX0100kHz100kHz100kHz100kHzX1100kHz100kHz100kHz100kHzX210kHz 100kHz 100kHz100kHzX310kHz100kHz100kHz100kHz X410kHz100kHz100kHz100kHzX510kHz100kHz100kHz100kHz其它X端口指标相同Y0100kHz100kHz100kHz－Y1100kHz100kHz100kHz－Y2－100kHz 100kHz－Y3－－100kHz－Y4－－100kHz－其它Y端口指标相同高速处理指令的增强功能AB相计数器H2U-2416MR/T H2U-3624MR/TH2U-1616MR/T H2U-3232MR/T H2U-4040MR/T H2U-6464MR/TH2U-3232MTQC251～C25510kHz30kHz30kHzAB相带倍频高速计数器最高频率指标 高速处理指令的增强功能 指令2416MT/3624MT支 持的输出端口1616MT/3232MT/6464MT 支持的输出端口MTQ支持的 输出端口PLSYY0、Y1Y0、Y1、Y2Y0、Y1、Y2、Y3、Y4PLSRY0、Y1Y0、Y1、Y2Y0、Y1、Y2、Y3、Y4PLSVY0、Y1Y0、Y1、Y2Y0、Y1、Y2、Y3、Y4PWMY0、Y1Y0、Y1、Y2Y0、Y1、Y2、Y3、Y4DRVIY0、Y1Y0、Y1、Y2Y0、Y1、Y2、Y3、Y4DRVAY0、Y1Y0、Y1、Y2Y0、Y1、Y2、Y3、Y4ZRNY0、Y1Y0、Y1、Y2Y0、Y1、Y2、Y3、Y4高速处理指令的增强功能指令M标志为ON时指令的加强功能SPDX0～X5可用于32bit脉冲计数功能 PLSY可以在运行中更改输出脉冲个数可以实现脉冲输出完成中断PLSR DRVI DRVA可以在运行中更改输出脉冲个数和加、减速时间。
在驱动特殊位为ON,可以马上启动下条脉冲输出指令,不 需要上条指令能流无效的处理可以实现脉冲输出完成中断高速计速器中断高速计速器多用户中断(最大支持24个: I507~II530)PLC编程环境Auto-Shop采用windows Visual Studio风格：全中文界面， 包括元件名称、注释、程序块注释 等；编辑工具——AutoShop•支持梯形图编程•支持SFC编程•支持指令列表编程；•所有指令均有帮助，无需参考手册•编译错误定址，除错方便快捷•界面风格友好AutoShop——功能强大界面友好H2U集合了多个系列的功能优点•H2U的高速IO处理、数字运算 、定位功能、通讯功能更优应用的兼容性硬件及应用程序直接兼容使用应用的兼容性AutoShop编程环境功能更强大用MODBUS协议进行通讯操作，一个指令就可以了以往的通讯困惑传统1:1联机后，再接入其他通讯设备，编 程难度大，通讯可靠性低用MODBUS协议进行通讯操作•H2U分别用MODBUS-RTU主/从协议，轻松实现级联通讯用MODBUS协议进行通讯操作•H2U一主多从，还可给用户预留一个通讯口，可作主，也可为从，自由灵活用CAN-LINK进行通讯联机•使用H2U的CAN-LINK，通讯速度更高，用户可用通讯口更多 •两个PLC之间可交互任意变量地址的数据汇川已推出XP升级版本•默认带有三个串行通讯端口，可同时以不同协议进行通讯增强的高速定位功能•通过使用特殊位M8135~M8139(分别对应Y0~Y4)为ON，可以在运行中更 改输出脉冲个数(可大可小)。
•通过使用特殊位M8085~M8089(分别对应Y0~Y4)为ON，可以马上启动下 条脉冲输出指令，不需要上条能流无效的处理 例如：当M100启动，正在发脉冲过程中(如上图)，启动M104，则M100驱 动的那一脉冲指令自动清除，马上执行M104驱动的脉冲输出指令（如 下图），不需等M100断开增强的高速定位功能说明•DRVA,DRVI指令支持运行中修改设置增强的高速定位功能的优点•支持更多的定位应用方式；对驱动设备要求放宽，降低用户成本哪些功能更强大？• 无需扩展件，直接配合2个通讯端口； • 内置了MODBUS-RTU/ASC主从协议，简化用户编程； • 独创的CAN-LINK联接，用FROM/TO直接访问外部主模块、 远程模块、变频器、伺服及其他智能设备，高速访问； • 标准机型最多6路高速输入，5路高速输出，频率都高达 100kHz；专机型号更有100KHz×8路高速输出 • 改进的定位指令，让定位控制变得灵活方便； • 扩展的中断方式源，方便高速应用的控制哪些功能更强大？• PLC改进的用户程序加密功能，让用户更放心 • AutoShop中主循环与子程序的分离，方便设计程序复用； • AutoShop中人性化的help，让编程变得轻松； • 可根据用户的要求，快速定制H2U专用方便的应用指令！H2U是怎样保证在兼容的情况下的新增功能？利用以往M8000、D8000区域没有定义的变量，默认状态下为 兼容模式，当修改其设置后，即按新增功能运行，如： •RS指令 •DRVI指令 •DRVA指令 •SPD指令 •PLSR指令 •PLSY指令 •新增的24个高速用户中断无处不在的应用灌装机械木材加工空调控制纺织机械印刷机械起重设备电线电缆玻璃机械包装机械电梯控制传送带生产线控制机床控制汇川方案荣幸入选广东省职业技能大赛的决赛方案• 在2010年广东省举办的职业技能大赛中，荣幸入选为“可 编程控制应用系统设计师决赛”方案之一； • 有广州、韶关、深圳等三个地市的13名职工与学生选手以 汇川方案参加决赛，赛前进行了三周的培训和操练； • 决赛中，汇川方案的职工组选手获得分别获得总分第一名 、第三名； • 决赛中，汇川方案的学生组选手获得分。
