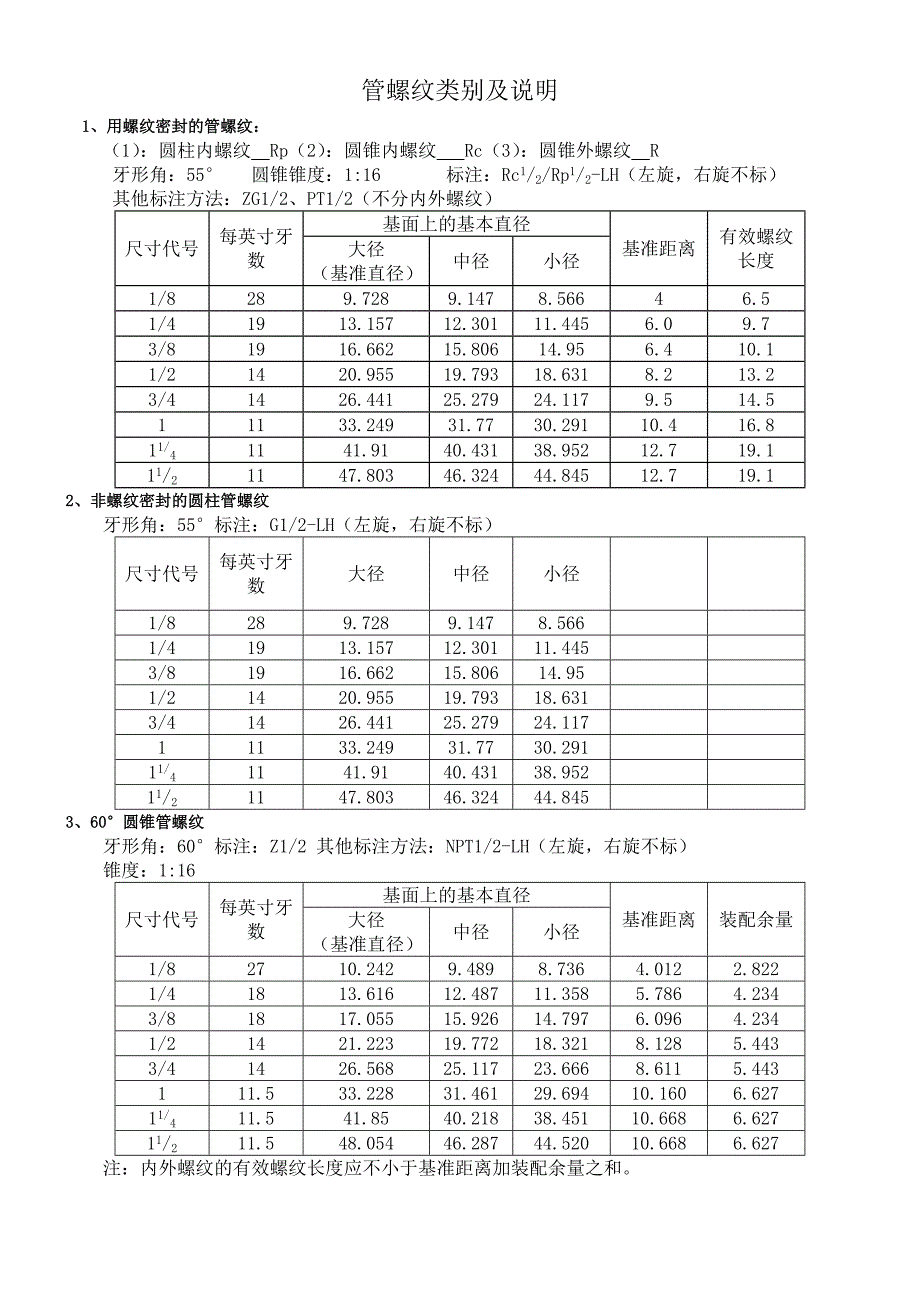

管螺纹类别及说明1 1、用螺纹密封的管螺纹：、用螺纹密封的管螺纹： （1）：圆柱内螺纹 Rp（2）：圆锥内螺纹 Rc（3）：圆锥外螺纹 R 牙形角：55° 圆锥锥度：1:16 标注：Rc1/2/Rp1/2-LH（左旋，右旋不标） 其他标注方法：ZG1/2、PT1/2（不分内外螺纹） 基面上的基本直径尺寸代号每英寸牙 数大径 （基准直径）中径小径基准距离有效螺纹 长度1/8289.7289.1478.56646.5 1/41913.15712.30111.4456.09.7 3/81916.66215.80614.956.410.1 1/21420.95519.79318.6318.213.2 3/41426.44125.27924.1179.514.5 11133.24931.7730.29110.416.8 11/41141.9140.43138.95212.719.1 11/21147.80346.32444.84512.719.1 2 2、非螺纹密封的圆柱管螺纹、非螺纹密封的圆柱管螺纹 牙形角：55°标注：G1/2-LH（左旋，右旋不标）尺寸代号每英寸牙 数大径中径小径1/8289.7289.1478.566 1/41913.15712.30111.445 3/81916.66215.80614.95 1/21420.95519.79318.631 3/41426.44125.27924.117 11133.24931.7730.291 11/41141.9140.43138.952 11/21147.80346.32444.845 3 3、、60°60°圆锥管螺纹圆锥管螺纹 牙形角：60°标注：Z1/2 其他标注方法：NPT1/2-LH（左旋，右旋不标） 锥度：1:16 基面上的基本直径尺寸代号每英寸牙 数大径 （基准直径）中径小径基准距离装配余量1/82710.2429.4898.7364.0122.822 1/41813.61612.48711.3585.7864.234 3/81817.05515.92614.7976.0964.234 1/21421.22319.77218.3218.1285.443 3/41426.56825.11723.6668.6115.443 111.533.22831.46129.69410.1606.627 11/411.541.8540.21838.45110.6686.627 11/211.548.05446.28744.52010.6686.627 注：内外螺纹的有效螺纹长度应不小于基准距离加装配余量之和。
种 类螺纹代号特 点应 用 紧 固 螺 纹普通螺纹 GB／T 192— 1981M牙型角为 60°，是联接螺纹的基本 形式，牙根强度高，具有良好的自锁 性能普通螺纹按螺距 P 不同分为粗 牙和细牙两种，细牙螺纹小径比粗牙 大，强度高，自锁性更好，但细牙螺 纹不耐磨，易滑扣工程中应用最广泛，一 般联接常采用粗牙螺纹， 细牙螺纹多用于薄壁管 件或承受振动冲击和变 载荷的联接，还可用于 轻载和精密的微调机构 中的螺旋副 非螺纹密封 的圆柱管螺 纹 GB／T 7307—1987G牙型角为 55°，公称直径指管子内 径，内、外螺纹公称牙型间没有间隙， 螺纹副没有密封性，联接后需要有密 封性时，可压紧螺纹副外的密封面， 亦可在密封面间添加密封物通常用于压力低于 1.5MPa 的水、煤气管路， 润滑及电线管路中，如 旋塞阀、管接头及其他 附件 用螺纹密封 的圆锥管螺 纹 GB／T 7306—1987R—圆锥 外螺纹 Rc—圆锥 内螺纹 RP—圆柱 内螺纹牙型角为 55°，公称直径指管子内 径，螺纹分布在 1∶16 的圆锥管壁上 它包括圆锥内螺纹与圆锥外螺纹和圆 柱内螺纹与圆锥外螺纹两种联接形式 必要时，允许在螺纹副内添加密封物， 以保证联接的密封性通常用于高温、高压系 统和润滑系统，如管子、 管接头、旋塞、阀门及 其他附件60°圆锥管 螺纹 GB／T 12716—1991NPT用于汽车、拖拉机、航 空机械、机床的燃料、 油、水、气输送系统的 管联接管 螺 纹米制锥螺纹 GB／T 1415—1992ZM牙型角 α=60º,其他与 55º 圆锥管螺 纹相同用于依靠螺纹密封的联 接螺纹(水、煤气管道用 管螺纹除外) 传 动 螺 纹矩形螺纹牙型为正方形，牙型角 α＝0°，牙 厚为螺距的一半。
效率高，精确制造 困难(为便于加工，可制成牙型角 α＝10°)，螺纹副磨损后，间隙难以 补偿与修复；对中精度低，牙根强度 弱用于传动或传动螺旋梯形螺纹 GB／T 5796.1－198 6Tr牙型角 α＝30°，螺纹副的大径和 小径处，有相等的径向间隙牙根强 度高，螺纹的工艺性好；内外螺纹以 锥面贴合，对中性好，不易松动；用 剖分式螺母，可以调整和消除间隙 与矩形螺纹比，效率较低用于传动或传力螺旋传 动 螺 纹锯齿形螺纹 GB／T 13576.1 －1992B牙型角 α＝33°(承载面的斜角为 3°、非承载面的斜角为 30°)，综合 了矩形螺纹效率高和梯形螺纹牙根强 度高的特点外螺纹的牙底为较大的 圆弧，减小了应力集中螺纹副的大 径处无间隙，便于对中用于单向受力的传力螺 旋国外螺纹的识别和转化国外螺纹的识别和转化随着国内外技术交流的日益频繁，许多国外的技术图样和技术信息进入我国企业，但是由于世界各国存在米制和英寸之差，给工作带来了困难和障碍，其中各国在机械上所采用的各种各样的螺纹，就是其中的事例之一，现对国外常用的一些螺纹提供识别和转化的办法1 英寸制统一螺纹的识别英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列 UNC，细牙系列UNF，特细牙系列 UNFF，外加一个定螺距系列 UN。
标注方法：螺纹直径—每英寸牙数 系列代号—精度等级示例：粗牙系列 3/8—16 UNC—2A细牙系列 3/8—24 UNF—2A特细牙系列 3/8—32 UNFF—2A定螺距系列 3/8—20 UN—2A第一位数字 3/8 表示螺纹外径，单位为英寸，转换为米制单位 mm 要乘以 25.4，即3/8×25.4=9.525mm；第二、三位数字 16、24、32、20 为每英寸牙数(在 25.4mm 长度上的牙数)；第三位以后的文字代号 UNC、UNF、UNFF、UN 为系列代号，最后两位 2A 为精度等级2 、、55°°圆柱管螺纹的转化圆柱管螺纹的转化55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的 55°圆柱管螺纹代号列于下表国别中国日本英国法国德国前苏联ISO代号GG、PFBSP BSPPGR(内螺纹) K(外螺纹)GTPУБRp3、、55°°圆锥管螺纹的转化圆锥管螺纹的转化55°圆锥管螺纹，是指螺纹的牙型角为 55°、螺纹具有 1：16 的锥度。
该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表按下表中的国外代号转化为我国代号国别中国英国法国德国日本ISO代号ZG R(外螺纹)BSPT R(外螺纹) Rc(内螺纹)G(外螺纹) R(外螺纹)R (外螺纹)PT RR(外螺纹) Rc(内螺纹)4 、、60°°圆锥管螺纹的转化圆锥管螺纹的转化60°圆锥管螺纹是指牙型角为 60°、螺纹锥度为 1：16 的管螺纹，此系列螺纹在我国机床行业和美国、前苏联应用它的代号，我国过去规定为 K，后来规定为 Z，现在改为 NPT螺纹代号对照表见下表国别中国美国苏联 代号Z(旧) NPT(新)NPTB5、、55°°梯形螺纹的转化梯形螺纹的转化梯形螺纹是指牙型角为 30°的米制梯形螺纹该系列螺纹，国内外比较统一，其代号也相当一致，螺纹代号见下表国别中国ISO德国前苏联 代号T(旧) Tr(新)TrTrTr。
