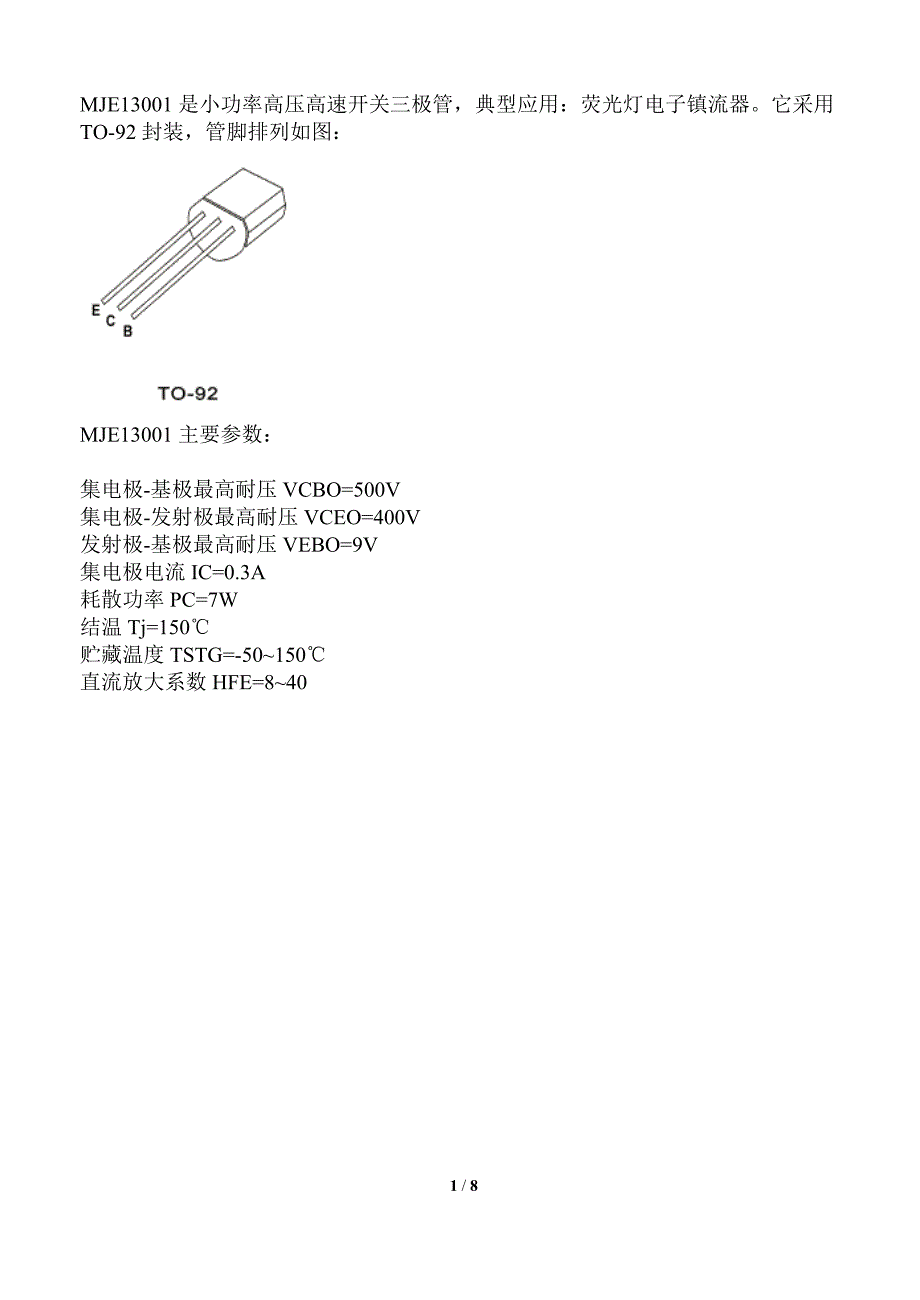

1 / 8MJE13001 是小功率高压高速开关三极管，典型应用：荧光灯电子镇流器它采用TO-92 封装，管脚排列如图： MJE13001 主要参数： 集电极-基极最高耐压 VCBO=500V 集电极-发射极最高耐压 VCEO=400V 发射极-基极最高耐压 VEBO=9V 集电极电流 IC=0.3A 耗散功率 PC=7W 结温 Tj=150℃ 贮藏温度 TSTG=-50~150℃ 直流放大系数 HFE=8~40 2 / 83DD13001 是硅 NPN 型小功率开关三极管，主要用于节能灯电子镇流器、充电器等开关电源电路3DD13001 具有击穿电压高、反向漏电流小、开关速度快、饱和压降低、高温性能好等特点采用 TO-251 封装的 3DD13001 管脚排列如图： １脚：基极； ２脚：集电极； ３脚：发射极 3DD13001 主要参数： 集电极最大耗散功率 PCM=1.2W (Tamb=25℃) 集电极最大允许电流 ICM=0.2A 集电极-基极反向击穿电压 BVCBO=600V 集电极-发射极反向击穿电压 BVCEO=400V 发射极-基极反向击穿电压 BVEBO=7V 结温 Tj=150℃ 贮藏温度 TSTG=-55~150℃ 直流放大系数=8~40 3 / 8MJE13002 是高压高速开关三极管，国产同类型号为 3DD13002。
它主要用于电子节能灯、日光灯电子镇流器，以及其它开关电路中MJE13002(3DD13002) 采用TO-126 封装的外形尺寸和管脚排列如图： MJE13002(3DD13002)主要参数 VCBO=600V VCEO=400V VEBO=7V IC=1A PC=1.2W Tj=150℃ TSTG=-55~150℃ ICBO=100μA IEBO=100μA HFE=10~40 VCE(sat) =0.5V VBE(sat) =1.0V fT=4MHz Tf=0.6μs 4 / 8MJE13003 是主要用于节能灯及荧光灯电子镇流器的高反压大功率开关三极管，硅NPN 型，采用 TO-126 封装，它的外形和管脚排列如下： MJE13003 主要参数 集电极-基极电压 VCBO 700 V 集电极-发射极电压 VCEO 400 V 发射极-基极电压 VEBO 9V 集电极电流 IC 2.0 A 集电极耗散功率 PC 40 W 最高工作温度 Tj 150 °C 贮存温度 Tstg -65-150 °C 集电极-基极截止电流 ICBO (VCB=700V) 100 μA 集电极-发射极截止电流 ICEO (VCE=400V,IB=0) 250 μA 集电极-发射极电压 VCEO (IC=10mA,IB=0) 400 V 发射极 -基极电压 VEBO (IE=1mA,IC=0) 9 V 直流电流放大倍数 5~40 5 / 83DD13005 是高反压大功率开关三极管，硅材料 NPN 型，平面扩散工艺制造，开关速度快，耐压高。
主要用于大功率节能灯、日光灯电子镇流器以及其它功率开关电路采用 TO-220 封装的 3DD13005 管脚排列如下图： １脚：基极； ２脚：集电极； ３脚：发射极 极限值(除非另有规定 Ta=25℃) 参数名称 符号 额定值 单位 集电极-发射极反压 V CEO 400 V 集电极- 基极反压 V CBO 700 V 发射极-基极反压 V EBO 9 V 集电极电流 Ic 4 A 耗散功率 ( Tc=25℃) Pc 75 W 结温 Tj 150 ℃ 贮存温度 Tstg -55~150 ℃ 电特性 ( Ta=25℃) 参数名称 符号 测试条件 最小值 最大值 单位 集电极 -基极截止电流 I CBO V CB =700V，I E =0 - 1000 μA 集电极 -发射极截止电流 I CEO V CE =400V，I B =0 - 100 μA 发射极 -基极截止电流 I EBO V EB =9V，Ic=0 - 1000 μA 共发射极直流电流放大系数 H FE V CE =5V，Ic=1A 10 40 集电极 -发射极饱和电压 V CE(Sat) Ic=2A，I B =0.5A - 0.6 V 6 / 8MJE13005 是高反压高速开关三极管，主要用于大功率节能灯及荧光灯电子镇流器、开关电源、电子变压器及功率开关转换电路等。
具有耐高压、开关速度快、安全工作区宽、符合 RoHS 规范等特点采用 TO-262 封装的 MJE13005 外形及管脚排列如下 ：MJE13005 主要参数： 集电极-基极最高反向耐压 VCBO：700V 集电极-发射极最高反向耐压 VCEO：400V 发射极-基极最高反向耐压 VEBO：9V 集电极最大允许电流 ICM：5A 集电极最大耗散功率 PCM：75W 最高工作结温 TJM：150℃ 贮存温度 TSTG：-65~150℃ 集电极-基极截止电流 ICBO：100μA (VCB=700V) 7 / 8MJE13006、MJE13007 是高反压大功率开关三极管，硅材料 NPN 型，适用于开关稳压器、电子变压器、电机控制等功率开关电路MJE13006/13007 采用 TO-220外形封装，管脚排列如图所示 MJE13006/13007 的极限值参数： 集电极-基极电压 VCBO：MJE13006: 600V；MJE13007: 700V 集电极-发射极电压 VCEO：MJE13006: 300V；MJE13007: 400V 发射极-基极电压 VEBO：9V 集电极电流 IC：8A 集电极耗散功率 PC：80W (Tc=25℃)结温 Tj：150℃ 贮藏温度 TSTG：-65~150℃ MJE13006/13007 电参数： 集电极-发射极反向击穿电压 BVCEO：MJE13006 300V; MJE13007 400V (IC=10mA; IB=0) 直流放大倍数 HFE：5~60 特征频率 fT： 4MHz 8 / 8MJE13008、MJE13009 是硅 NPN 型大功率高速开关三极管，具有耐压高、开关速度快、耗散功率大、电流特性好等特点。
主要用于开关电源、电机控制等功率开关电路中MJE13008/13009 采用 TO-220 封装，它们的引脚排列如图所示 其中集电极 C 与散热片是相连的 MJE13008/13009 主要参数： C-B 最高反向耐压 VCBO：MJE13008:600V; MJE13009:700V C-E 最高反向耐压 VCEO：MJE13008:300V; MJE13009:400V E-B 最高反向耐压 VEBO：9V 集电极最大平均电流 IC：12A 集电极最大耗散功率 PC： 100W 最高结温 Tj：150℃ 贮存温度 TSTG：-65~150℃ 直流放大系数 HFE：6~40 特征频率 fT： 4MHz 。
