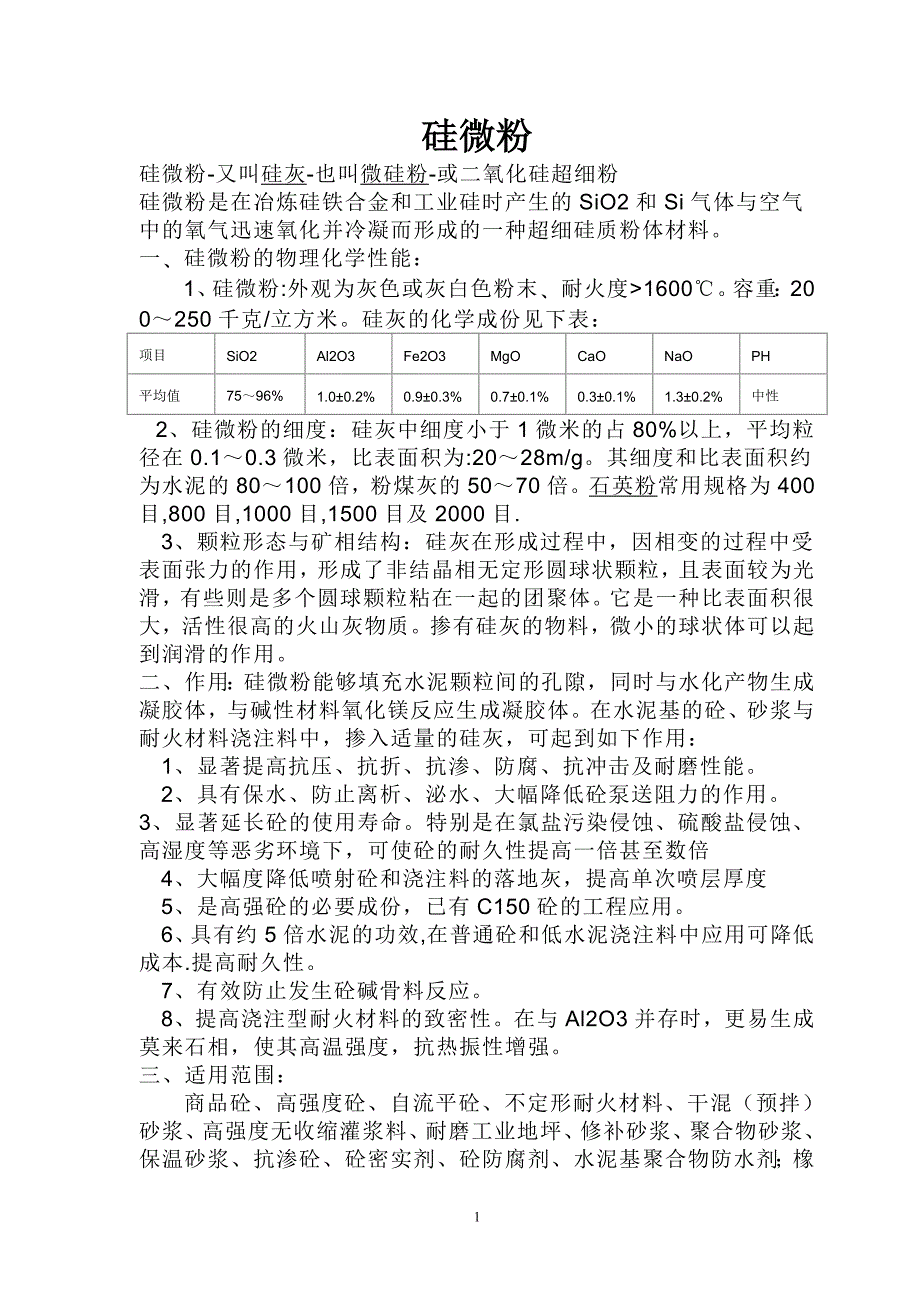

1硅硅微粉微粉 硅微粉-又叫硅灰-也叫微硅粉-或二氧化硅超细粉 硅微粉是在冶炼硅铁合金和工业硅时产生的SiO2 和 Si 气体与空气 中的氧气迅速氧化并冷凝而形成的一种超细硅质粉体材料 一﹑硅微粉的物理化学性能： 1、硅微粉:外观为灰色或灰白色粉末 ﹑耐火度>1600℃容重：2 00～250 千克/立方米硅灰的化学成份见下表： 项目SiO2Al2O3Fe2O3MgOCaONaOPH平均值75～96%1.0±0.2%0.9±0.3%0.7±0.1%0.3±0.1%1.3±0.2%中性2、硅微粉的细度：硅灰中细度小于 1 微米的占 80%以上，平均粒 径在 0.1～0.3 微米，比表面积为 :20～28m/g其细度和比表面积约 为水泥的 80～100 倍，粉煤灰的 50～70 倍石英粉常用规格为 40 0 目,800 目,1000 目,1500 目及 2000 目. 3、颗粒形态与矿相结构：硅灰在形成过程中，因相变的过程中受 表面张力的作用，形成了非结晶相无定形圆球状颗粒，且表面较为光 滑，有些则是多个圆球颗粒粘在一起的团聚体它是一种比表面积很 大，活性很高的火山灰物质掺有硅灰的物料，微小的球状体可以起 到润滑的作用。
二、作用：硅微粉能够填充水泥颗粒间的孔隙，同时与水化产物生成 凝胶体，与碱性材料氧化镁反应生成凝胶体在水泥基的砼、砂浆与 耐火材料浇注料中，掺入适量的硅灰，可起到如下作用： 1、显著提高抗压、抗折、抗渗、防腐、抗冲击及耐磨性能 2、具有保水、防止离析、泌水、大幅降低砼泵送阻力的作用 3、显著延长砼的使用寿命特别是在氯盐污染侵蚀、硫酸盐侵蚀、 高湿度等恶劣环境下，可使砼的耐久性提高一倍甚至数倍 4、大幅度降低喷射砼和浇注料的落地灰，提高单次喷层厚度 5、是高强砼的必要成份，已有 C150 砼的工程应用 6、具有约 5 倍水泥的功效 ,在普通砼和低水泥浇注料中应用可降低 成本.提高耐久性 7、有效防止发生砼碱骨料反应 8、提高浇注型耐火材料的致密性在与 Al2O3 并存时，更易生成 莫来石相，使其高温强度，抗热振性增强 三、适用范围： 商品砼、高强度砼、自流平砼、不定形耐火材料、干混（预拌） 砂浆、高强度无收缩灌浆料、耐磨工业地坪、修补砂浆、聚合物砂浆 、保温砂浆、抗渗砼、砼密实剂、砼防腐剂、水泥基聚合物防水剂；2橡胶、塑料、不饱合聚酯、油漆、涂料以及其他高分子材料的补强， 陶瓷制品的改性等等。
四、应用领域： 1﹑用于砂浆与砼中：高层建筑物、海港码头、水库大坝、水利、 涵闸、铁路、公路、桥梁、地铁、隧道、机场跑道、砼路面以及煤矿 巷道锚喷加固等 2﹑材料工业中： （1）高档高性能低水泥耐火浇注料及预制件，使用寿命是普通 浇注料的三倍，耐火度提高约 100℃，高温强度及抗热震性能都明显 改善已普遍应用于：焦炉、炼铁、炼钢、轧钢、有色金属、玻璃、 陶瓷及发电等行业 （2）大型铁沟及钢包料、透气砖、涂抹修补料等 （3）自流型耐火浇注材料及干湿法喷射施工应用 （4）氧化物结合碳化硅制品（陶瓷窑窑具、隔焰板等） （5）高温型硅酸钙轻质隔热材料 （6）电瓷窑用刚玉莫来石推板 （7）高温耐磨材料及制品 （8）刚玉及陶瓷制品 （9）赛隆结合制品 目前除在浇注型耐火材料中普遍使用之外，在电熔和烧结型耐火材 料亦获得大量应用 3、新型墙体材料、饰面材料： （1）墙体保温用聚合物砂浆、保温砂浆、界面剂 （2）水泥基聚合物防水材料 （3）轻骨料保温节能砼及制品 （4）内外墙建筑用腻子粉加工 4、 其他用途： （1）硅酸盐砖原料 （2）生产水玻璃 （3）用做有机化合物的补强材料。
因其成份与气相法生产的白 炭黑相近可以用在橡胶、树脂、涂料、油漆、不饱合聚酯等高分子 材料中用作填充补强材料 （4）化肥行业中用作防结块剂 五、使用方法及注意事项： 1、 掺量：一般为胶凝材料量的 5-10%硅灰的掺加方法分为 内掺和外掺， 3（1）内掺：在加水量不变的前提下， 1 份硅粉可取代 3-5 份水 泥（重量）并保持混凝土抗压强度不变而提高混凝土其它性能 （2）外掺：水泥用量不变，掺加硅灰则显著提高混凝土强度和 其它性能混凝土掺入硅灰时有一定坍落度损失这点需在配合比试 验时加以注意 硅灰须与减水剂配合使用，建议复掺粉煤灰和磨细矿渣以改善其 施工性 用硅微粉配制混凝土时，一般与胶凝材料的重量比为： （一）高性能混凝土： 5-10%； （二）水工混凝土： 5-10% （三）喷射混凝土： 5-10%； （四）助泵剂： 2-3%； （五）耐磨工业地坪： 6-8%； （六）聚合物砂浆、保温砂浆： 10-15%， （七）不定形耐火浇注料： 6-8%使用前请根据实际需要通过 实验选定合理、经济的掺量 2﹑掺加方法： 硅微粉混凝土及浇注料应由试验室作出施工配合比严格按照配 合比施工。
在硅灰混凝土的搅拌中硅灰应在骨料投料之后立即加入搅 拌机加入方式有两种程序： （1）投入骨料，随后投入硅微粉、水泥干拌后，再加入水和其 它外加剂 （2）投入粗骨料 +75%水+硅灰+50%细骨料，搅拌 15-30 秒， 然后投入水泥+外加剂+50%细骨料+25%水，搅拌至均匀搅拌时间 比普通混凝土延长 20-25%或 50-60 秒切忌将硅粉加入已拌和的混 凝土中 3、施工方法： 硅灰混凝土与普通混凝土的施工方法并无重大区别，但施工中良 好地组织与振捣密实很有必要硅灰混凝土早强的性能会使终凝时间 提前，在抹面时应加注意；同时掺加硅灰会提高混凝土的粘滞性和大 幅度减少泌水，使抹面稍显困难 4、施工安全： 硅微粉混凝土施工安全应严格按照混凝土工程的有关国家施 工 规范进行操作，但因硅微粉较轻，严禁高空抛洒材料，防止硅灰飞 六、产品的包装、贮存与运输： 1、本产品使用复膜塑料编织袋包装包装规格为： 30 千克/袋 、25 千克/袋、20 千克/袋 42、本产品应在干燥、避雨、遮阳的环境中存放产品遇水 结块 活性损失禁止在阳光下长时间暴晒，以免包装袋风化，产品外洒 3、本产品不属危险品，运输可按 《非危险品规则》办理。
