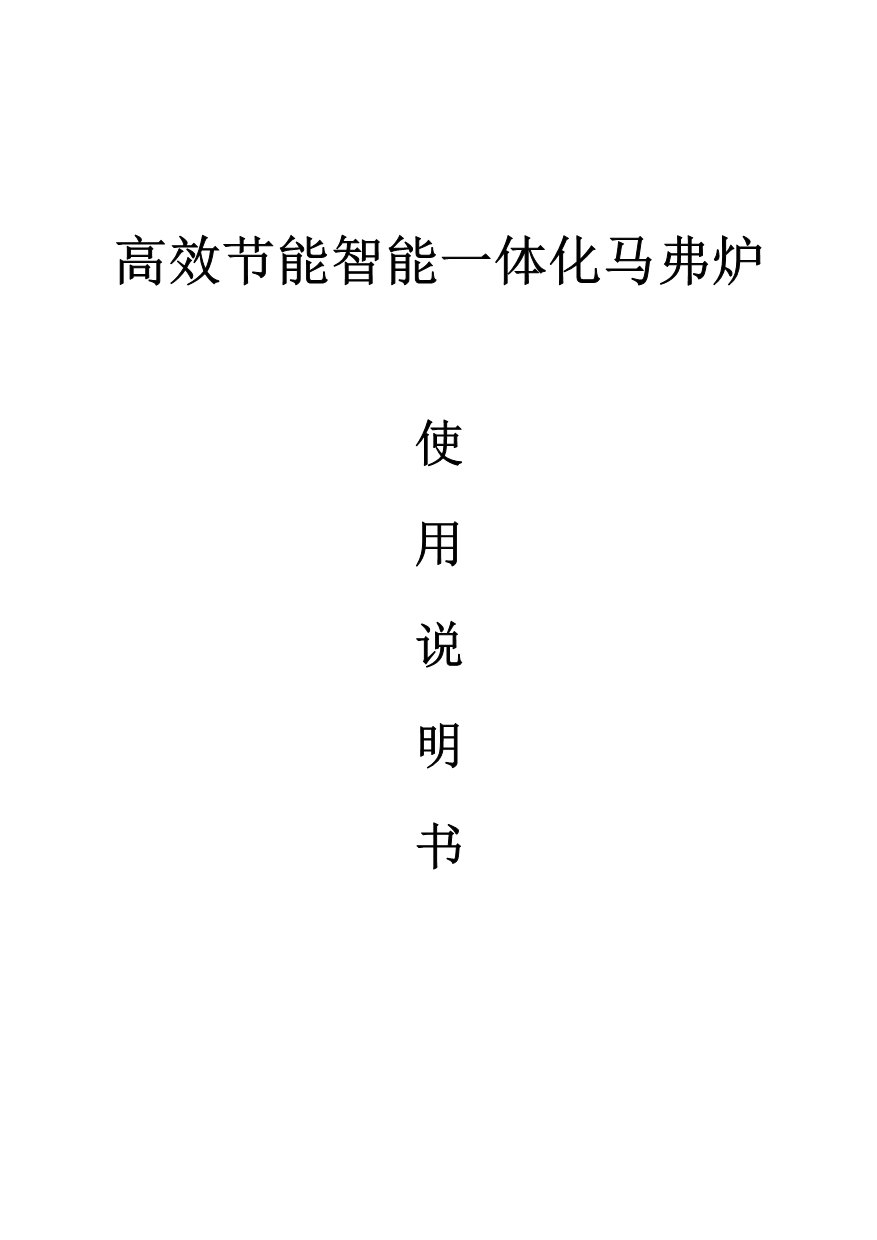

高效节能智能一体化马弗炉使用说明书1目 录一、产品概述…………………………2二、技术特征…………………………3三、操作方法与实验步骤……………41 首界面说明………………………..42 实验操作步骤详解…………………62.1 灰分实验…………………………...62.2 粘结指数实验………………………102.3 挥发份实验………………………...112.4 自选程序实验………………………122.5 测量实验操作………………………172.6 数据处理实验操作…………………..17四、故障分析与排除………………….19附一、关于实验的附加功能………….212一、产品概述此款智能箱式高温炉是我公司自主研发的一款智能高效节能一体马弗炉主要用于煤炭质量化验分析的慢灰、快灰、粘结指 数、挥发份等化验项目的加热和程序控制该仪器具有测量控制精度高、效率高（节能） 、性能稳定可靠、操作方便、自动化程度高等特点广泛用于煤炭、焦化、电力、冶金、石油、化工等行业和科研部门该仪器控制核心采用 ARM9 处理器，可支持大型 9 级流水线工程，显示和操作平台采用 3.5 寸液晶触摸屏，不仅兼容传统型号控制器的功能外，而且弥补了传统控制器性能和操作上的不足，又增加了强大计算机辅助处理功能，本机的优点有： 兼容普通控制器的各种功能，挥发份实验时，3 分钟恢复900±10℃效果极佳，恢复温度的真实性和实验结果数据的准确度是该产品控温效果的最大特色。
支持 windows 操作系统，可外接鼠标、打印机、网口、USB 接口、话筒和音响设备，电脑操作方式进行数据的填写、修改、删除、保存、拷贝和设备的启动与停止， 数据采集速度快、精度高，具备故障提示和排除故障原3因及方法的功能 丰富的数据处理功能，包括数据的删除和修改、实验结果数据的存储、数据的拷贝、数据的传送和实验结果数据的报表打印等功能 实验操作过程附有语音提示功能包括放样提示、取样提示、实验进行、实验结束、按键提示音、开机提示和关机提示等各种语音提示，而且增加了各种电路保护功能 彩色液晶触摸屏，显示数据清晰、直观支持文件或文档的查阅，用户可随时查看煤质化验的国家标准、数据和实验步骤，也可通过 U 盘拷贝和传输文件 炉体采用国外进口材料 设备整体结构采用一体化构造，美观大方，维护方便二、技术特征 控制方法：以高端控制器 ARM 9 为控制核心，单片机为辅助采集模块，采用 PID 算法和模糊控制技术，自动校正测量温度，自动移相触发可控硅导通角，控制加热功率 测温范围：0 — 1200℃，分辨率 1℃，配用 K 值热4电偶 测温误差：小于±0.1℃ 控温误差：小于等于±2℃ 电源电压： 220V±10% ,50Hz 负载功率： 4KW （最大可接 4.5 KW） 仪器功耗： 10W 连续工作时间：大于 48 小时 使用环境：温度 0 — 50℃，相对湿度≤80% 三、操作方法与实验步骤注意！实验过程中请勿插拔音响，否则仪器将重启。
1 首界面说明如图 1 是“桌面”的显示界面， “桌面”界面上包括：“开始实验” 、 “屏幕保护” 、 “系统工具”和“国家标准”四个图标，其中双击“开始实验”图标进入实验操作界面；双击“屏幕保护”图标进入屏保界面；双击“系统工具”图标进入实验辅助功能界面，含有科学计算器和单位换算等等；双击“国家标准”图标进入文档阅读界面，可5以查看煤质化验国标等文件图 1 桌面双击图 1“开始实验”图标进入智能一体马弗炉的实验首界面 （如图2）此界面包括“灰份” 、 “粘结” 、 “挥发” 、 “自选” 、 “测量” 、 “数据” 、 “×”7 个图标按钮每一个实验图标对应一个完整的实验程序用户使用手写笔或鼠标单击任意一个图标后，进入相应的实验界面点击“×”键则退出实验界面回到桌面6图 2 实验首界面2 实验操作步骤详解2.1 灰分实验单击图 2 中“灰份”图标，进入如图 3 所示的灰份选择界面，包括“慢灰” 、 “快灰” “返回”3 个图标图 3慢灰实验a： 单击图 3 中“慢灰”图标按钮，进入图 4 所示的界面图 4 和图5 两个界面依次显示出慢灰实验的两个关键进程，其中进程 1 表示从较低温度升温到 500℃后恒温 30 分钟的阶段；进程 2 表示升温到 815℃后恒温 60 分钟的阶段。
两个进度条的依次显示，描绘出慢灰实验的全过程（其他实验所描绘的现象类似本实验） 7图 4b: 双击【开始】按钮，标题显示“慢灰实验进行中”实验开始，马弗炉开始加热，温度进度条开始缓慢前进，从较低的温度开始升温，将装有煤样的灰皿 （分析煤样重量：1±0.1g） 送入温度不超过 100℃的马弗炉中，关上炉门并使炉门留有 15mm 左右的缝隙此时显示升温时间和当前温度，温度到达 500℃后自动进入进程2，无提示8图 5c: 在 500℃恒温 30min，时间到后自动进入进程 3，无提示d：从 500℃升到 815℃的过程显示升温时间和当前温度温度到达815℃后自动进入进程 4，无提示e: 在 815℃恒温 60min，时间到后自动进入进程 5f：慢灰实验完成，声音提示，点击空白处消音按【结束】键结束本次实验，否则将在 815℃恒温快灰实验a: 单击图 3 中“快灰”图标按钮，自动进入快灰界面选程状态b: 双击【开始】按钮，标题显示“快灰实验进行中”实验开始，马弗炉开始加热，温度进度条开始缓慢前进，从较低的温度开始升9温，显示当前温度和升温时间，温度达到 847℃后，声音提示放样（点击空白处消音） ，此时打开炉门，将放有灰皿的耐热瓷板或石棉板缓缓地推入马弗炉中，先使第一 排灰皿中的煤样灰化。
待 5-10min 后，煤样不再冒烟时，以每分钟不大于 2mm 的速度把二、三、四排灰皿顺序推入炉内恒温部分（若煤样着火发生爆燃，试验应作废） c: 关上炉门，双击【开始】键， 【开始】键变为红颜色， “开始”字样变为“启动” ，表示放样后已启动d：在 815℃恒温 40min时间到后自动进入进程 4 e：快灰全过程完成，声音提示实验完成（点击空白处消音） 按【结束】键结束本次试验，如不退出此程序将一直在 815℃恒温注：在实验进行时，若单击【结束】按钮，则弹出实验信息提示对话框（如图 6） ，次对话框有两个按钮：“是” 、 “否” ，单击按钮“是”则立即结束实验，回到选程状态；单击“否” 则不结束实验，继续进行本次试验10图 62.2 粘结指数实验实验说明：将带盖的坩埚放置在坩埚架中，用带手柄的平铲托起坩埚架，放入预先升温到 858℃的马弗炉的恒温区内在放入坩埚后的 6min 内，炉温应恢复到 850℃，以后炉温应保持在850±10℃从放入坩埚开始计时，焦化 15min 结束实验步骤：a：单击图 2 中的“粘结” 图标按钮，自动进入粘结实验界面的选程状态b: 双击【开始】按钮，标题显示“粘结实验进行中” ，温度进度条开始缓慢前进，炉子从较低温度开始升温。
此时显示升温时间和当前温度温度到达 858℃后自动进入进程 2，声音提示（点击空白处消音） c：仪器在 860℃恒温，等待放样，显示等待时间和当前温度此时将带盖的坩埚放置在坩埚架中，用带手柄的平铲托起坩埚架，放入的马弗炉的恒温区内d：放样结束后，立即关上炉门双击【开始】键进入进程 3，无提示e：仪器自动开始 15min 定时， 6min 内回复到 850±10℃，并恒温至14min40s 时，声音提示化验员 15min 定时完成等待取样，点击空白处消音 （若 6min 没恢复到 850±10℃，将出现信息提示对话框，问“是否继续实验” ，表示温度超差，单击“是”继续进行粘结实11验；单击“否”立即结束本次粘结指数实验，回到粘结指数实验界面的选程状态 ）按【结束】键回到粘结实验选程状态如不退出此程序将恒温在 858℃，并等待操作或连续开始下次粘结实验2.3 挥发份实验实验说明：将马弗炉预先加热至 908℃左右打开炉门，迅速将放有坩埚的架子送入恒温区并关上炉门，准确加热 7min坩埚及架子刚放入后，炉温会有所下降，但必须在 3min 内使炉温恢复至 900±10℃，否则此实验作废实验步骤：a：单击图 2 中的“挥发” 图标按钮，自动进入挥发份实验界面的选程界面。
（如图 7） b：双击【开始】按钮即开始进程 1，标题显示“挥发份实验进行中” ，温度进度条开始缓慢前进，从较低温度开始升温，此时显示升温时间和当前温度温度到达 908℃后自动进入进程 2，声音提示，点击空白处消音c：仪器在 910℃恒温，等待放样，此时化验员应打开炉门，迅速将放有坩埚的架子送入恒温区并关上炉门，立即双击【开始 】按钮进入进程 3，无提示双击【开始】按钮后， “开始”字样变为 “启动” ，按钮颜色变为红色，表示实验已启动12图 7d：仪器自动开始 7min 定时，3min 内恢复到 900±10℃，并恒温至实验结束声音提示实验结束，等待取样（点击空白处消音） ，按【结束】按钮回到挥发份实验选程界面如不退出此程序将保持900℃恒温，并等待操作或连续开始下次粘结实验 （若 3min 没恢复到 900±10℃，将出现信息提示对话框，问“是否继续实验” ，表示温度超差，单击“是”继续进行挥发份实验；单击“否”立即结束本次挥发份实验，回到挥发份实验界面的选程状态 ）2.4 自选程序实验自选程序给用户提供了自己定制特殊实验方案的功能，可以最多添加 20 个自选程序，每个自选程序可以最多添加 20 个进程阶段，用户可以根据自己经验和实际情况自行设定参数。
实验步骤：a： 单击图 2 中的“自选”图标按钮，自动进入自选实验界面的设定13状态状态（如图 8） 其中“已保存的自选程序”显示中显示的是当前所选择的自选程序名称，下面显示框为该自选程序实验的参数内容图 8图 914b：若参数不符合要求或未进程项，单击【添 加】按钮，自动显示图9 界面，在输入框中输入自选程序的名称，如“zx-1” 然后单击【下一步】按钮，显示图 10 所示界面用户可在“目的温度”输入框中输入要升温的温度，在“恒温时间”输入框中输入到达目的温度后要恒温的时间，单位为分钟如图 10 中设置“目的温度”为 500 度， “恒温时间”为 30 分钟，进程名称为“进程 1”图 1015图 11当用户没有选中图 10 中“恢复温度”左边的方框时， “恢复温度” 、 “恢复时间” 、 “恒温时间” 、 “恢复电流”4 个输入框显示灰色且为不可输入的状态当输入“目的温度”和“恒温时间”后，单击【添加进程】图标则显示图 11图 11 中信息提示框说明添加进程 1已经成功，单击信息提示框中的“OK”按钮后可继续添加进程（最多可达 20 个进程项） 如不在添加进程，单击【完成】回到图 8 自选实验界面的设定状态状态。
当选中图 10“恢复温度”左边的方框时，恢复温度” 、 “恢复时间” 、“恒温时间” 、 “恢复电流”4 个输入框为可输入状态，输入参数后，单击【添加进程】图标测弹出“进程 2 添加成功”信息提示框（注：此项必须已经添加了一个进程后方可有效，即进程 2 后才有效） ，单16击信息提示框中的“OK”按钮后即可继续添加进程如不在添加进程，单击【完成】回到图 8 自选实验界面的设定状态状态若图 8 中的自选参数符合要求，直接按确定进程自选实验界面的选程状态 （如图 12）图 12c：双击【开始】按钮，标题显示“自选实验”进行中，温度进度条开始缓慢前进，显示当前温度和升温时间，显示进程 1d：当温度达到设。
