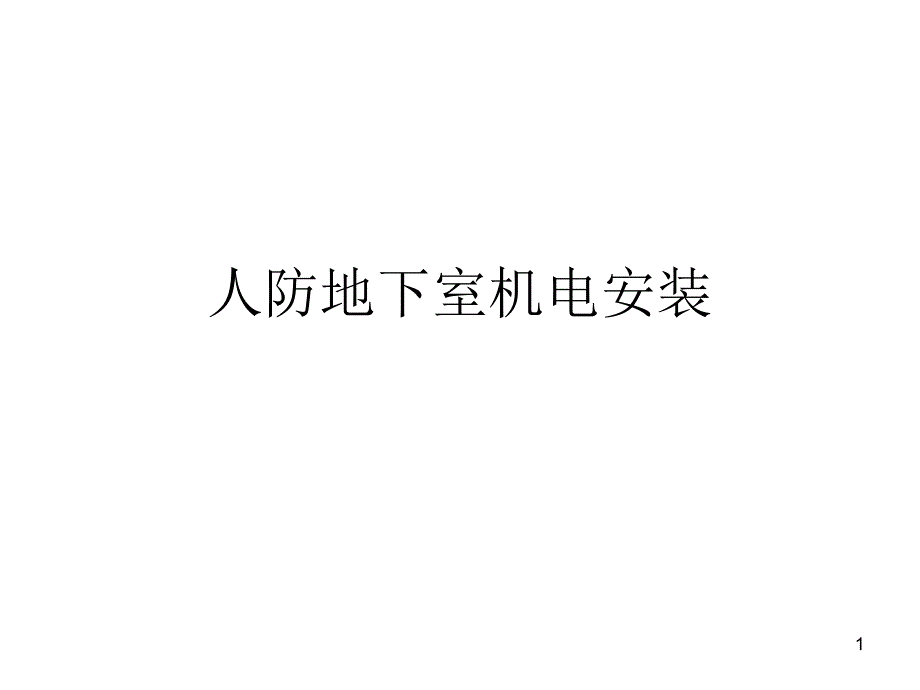

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,人防地下室机电安装,人防地下室机电安装,1,电气部分,1、防雷接地,工作接地：配电间接地，防护值班室接地，电站发电机的接地保护接地：设备房接地，金属线管，电气金属线管，金属桥架（电缆槽盒）接地，金属电动门（电动防火卷帘门）接地，机械车位的接地防静电接地：箱接地，输油管接地，卸油车接地屏蔽接地：防门的金属门框，救护工程，指挥工程的结构钢筋网，油网滤尘器的接地，人防风水电等预埋管接地等电气部分1、防雷接地,2,基础接地,基础接地,3,1.,工作接地及弱电接地接地电阻小于,1,欧姆2.,每扇防密门门框角铁用,25*4,热镀锌扁钢与底板上层钢筋电焊,此上层钢筋与焊接钢筋网应至少有一点电焊连接如下图：,1.工作接地及弱电接地接地电阻小于1欧姆2.每扇防密门,4,密闭门,密闭门,5,3.,人防配电箱接地引上线,40 x4,热镀锌扁钢直接引上与配电箱接4.,设备房保护接地用，由接地网引上,-40 x4,热镀锌扁钢至距地,0.3M,处预埋镀锌钢板焊接5.,柴油发电机房保护接地用，由接地网引上,-40 x4,热镀锌扁钢至距地,0.3M,处预埋镀锌钢板焊接。
6.,金属管道等接地用，由接地网引上,-40 x4,热镀锌扁钢至距地,0.3M,处预埋镀锌钢板焊接7.,电站燃油设施防静电接地用，由接地网引上,-40 x4,热镀锌扁钢至距地,0.3M,处预埋镀锌钢板焊接3.人防配电箱接地引上线,40 x4热镀锌扁钢直接引上与配电箱,6,2、防密措施,人防预埋管,2、防密措施,7,尺寸表,尺寸表,8,预埋管做法,预埋管做法,预埋管做法预埋管做法,9,人防地下室机电安装课件,10,人防地下室机电安装课件,11,人防地下室机电安装课件,12,人防地下室机电安装课件,13,制作预埋管注意要点,1,、要采用热镀锌钢管，口部密闭门上方4-6根，以后桥架过线要多一点；,2,、要进行二次热镀锌；,3,、壁厚不小于,2.5mm,；,4,、管子间距,100 mm,；（可根据钢筋网的间隔调整）,5,、管子两侧出墙,100 mm,，根据不同的墙厚预制预埋管连通口）,6,、共用密闭勒的人防预埋管，同一钢板上管子不要太多（热胀冷缩，变形，施工不方便）,7,、管口要绞丝，便于今后加装堵头,制作预埋管注意要点1、要采用热镀锌钢管，口部密闭门上方4-6,14,安装注意要点,1,、两侧顶板标高不一致时，以低的一侧为准,;,2,、门上标高不足，或与通风预埋管等抢标高则：,A,：预埋管排一排，中间小管，两侧大管；,B,：预埋管排在风管的两侧；,C,：排在人防门的侧边；,D,：避开人防门上的加强梁。
3、防爆波电缆井内管子的安装：,安装注意要点1、两侧顶板标高不一致时，以低的一侧为准;,15,垂直安装时同一密闭勒上,的预埋管不要多，密闭勒,间要留足够的间隙，供水,泥砂浆填充及振捣垂直安装时同一密闭勒上,16,电缆（明敷管线）穿围护结构做法,1,、桥架不可直接穿越，要改穿人防预埋管,2,、平战均要使用的电缆或战时使用的电缆必须满足一线一管,3,、仅平时使用，战时拆除的电缆可不要求一线一管,4,、临战时（战争爆发前）要根据要求做好防护密闭或密闭处理,5,、平时穿防火分区的电缆要按要求采取防火措施,电缆（明敷管线）穿围护结构做法,17,防密措施注意要点,1,、采用专用人防接线盒热镀锌材质，盒子盖板壁厚不小于3mm,2,、人防接线盒在人防墙的两侧放置,3,、人防接线盒内不许有接头4,、同一堵墙的两侧安装要错开，保证人防墙壁厚5、要根据不同防护等级选择相对应的防护密闭或密闭措施,6、虽然都是防护密闭措施，但是由于人防隔墙两侧的防护,7、等级不一致，其具体做法也不相同8、人防主体浇砼后不得随意打洞开槽,9,、注意以后地下室的信号覆盖、智能化监控走线使用人防预埋管防密措施注意要点1、采用专用人防接线盒。
热镀锌材质，盒子盖板,18,平战转换要求：,1,、三种通风方式管路平时到位清洁式通风、隔绝式通风、滤毒式通风,2,、柴油发电机房除发电机不安装，其余附属配电箱及,其管路安装到位，发电机组的吊钩平时预埋到位3,、防空专业队工程战时进、排风机配电箱平时安要装,到位，而且战时稳压泵配电箱平时要安装到位平战转换要求：,19,给排水部分,1、平时给排水,2、战时给排水,给排水部分1、平时给排水,20,平时的管道种类：主要包括三种管道，即平时给水管道，平时生活排水管道（主要上部建筑），平时消防管道（消火栓和喷淋）如平时供地面建筑的给水管，上部建筑的排水管平时的管道种类：主要包括三种管道，即平时给水管道，平时生活排,21,穿越时一般采用穿墙管道上满焊止水环或采用套管式防水法（也即刚性防水套管）即在管道穿过防水混凝土结构处，预埋带有止水环的套管特别要注意的是，止水环与套管要满焊严密，并做好防腐处理监理时需注意套管与穿墙管间是否用橡胶圈填塞紧密，迎水面是否也用密实材料嵌填密实具体做法可详见设计图纸提供的大样图此外还要注意套管的除锈及防腐的问题穿越时一般采用穿墙管道上满焊止水环或采用套管式防水法（也即刚,22,平时给排水管道阀门设置,关于防护阀门的设置。
设置位置往往比较随意，不符合规范的要求规范要求是在防护墙内侧离墙距离不大于,200,毫米的地方防护阀门是一个能起防护作用的阀门，规范上明确规定是阀芯为铜或不锈钢，承压,1.0MPa,以上的闸阀或截止阀在消防工程上往往会使用蝶阀，这在人防防护上是不符合要求的，现在设计都是使用闸阀阀门法兰端离墙的距离不宜大于,200MM,阀门应有明显的启闭标志平时给排水管道阀门设置关于防护阀门的设置设置位置往往比较随,23,当给水管道或消防管道从出入口引入时，应在防护密闭门的内侧设置防护阀门；当从人防围护结构引入时，应在人防围护结构的内侧设置防护阀门；穿过防护单元之间的防护密闭隔墙时，应在防护密闭隔墙两侧的管道上设置防护阀门消防泵、喷淋泵进水端的套管应采用柔性防水套管当给水管道或消防管道从出入口引入时，应在防护密闭门的内侧设置,24,战时给排水管道及设备,应按设计要求设置防爆地漏和铜质或不锈钢清扫口，地漏篦子的顶面应低于该处地面510mm，盖板应能在地漏支口内灵活转动防爆地漏和管道均为DN80，管材为镀锌钢管，丝接管道伸进集水坑100，焊接钢制弯头并接管至坑底200在安装前需检查防爆地漏的密封面有否损坏，定位后地漏在旋紧状态，防止杂物污物进入。
对有些不宜看到的位置，比如风井，扩散室等处要注意清点防止遗漏再一个就是防爆地漏预埋的标高问题按照规范，地漏设置处宜略低于周围的地面标高，地坪以适宜的坡度坡向地漏因为地漏是要起排水作用的战时给排水管道及设备应按设计要求设置防爆地漏和铜质或不锈钢清,25,防爆地漏的上沿标高低于周围地坪,0.5,厘米左右防爆地漏的上沿标高低于周围地坪0.5厘米左右26,暖通部分,通风方式有：平时通风、清洁式通风、滤毒式通风、隔绝式通风,暖通部分通风方式有：平时通风、清洁式通风、滤毒式通风、隔绝式,27,风管穿密闭墙预埋管：,1,、预埋管件应该除锈，并在内侧刷红丹防锈漆,2,道，应随土建施工时一起浇捣在墙内2,、预埋管直径应与所连接的管道或密闭阀门，超压排气活门的接管直径相一致3,、短管预埋时应先焊好密闭肋（,5mm,），管道与管道、管道与法兰、管道与密闭肋的连接均应采用满焊，保证密闭4、预埋管密闭肋条数根据设计要求焊接,风管穿密闭墙预埋管：,28,安装时注意事项,1,、在同一直线上、同一标高上的预埋管注意预埋时的高差，仔细核对设计图纸，不要给后面的设备安装造成影响2,、在混凝土浇筑前一定要仔细核对预埋管数量和尺寸，漏掉的话后期很难处理。
3、阀门的安装方向有误的，分辨办法：进风管路箭头方向与气流方向一致；排风管路箭头方向与气流方向相反、或者阀门的箭头方向都指向扩散室方向4、阀门要安装在距墙,350mm,（设计为,400mm,）的位置，现场经常发现阀门直接安装在距墙,150mm,的预埋管接口上安装时注意事项,29,5、密闭穿墙短管两端伸出墙外200 mm6、在防爆波活门对面墙上的预埋风管应焊接90且弯头朝下7、设置在防空地下室染毒区内的进、排风管，应按0.5%的坡度坡向室外8、应按设计文件要求设置DN32 mm的放射性监测取样管、DN15 mm的滤尘器压差测量管、DN15 mm的尾气监测取样管，上述管道采用热镀锌钢管，末端均应设置闸阀或球阀9、每个防毒通道、密闭通道上的防护密闭门门框墙、密闭门门框墙上应设置DN50 mm的气密测量管，两端应有相应的防护、密闭措施短管两端伸出墙外的长度为100mm5、密闭穿墙短管两端伸出墙外200 mm30,10、战时口部染毒区的进,排风管采用,3mm,厚钢板焊接成型，其抗力和密闭防毒性能均应满足战时要求，穿密闭隔墙的通风管应作防护密闭处理，且应向外设,0.5%,的坡度，并应在最低点处设排水措施,。
10、战时口部染毒区的进,排风管采用3mm厚钢板焊接成型，其,31,战时设备平时安装要求：,战时使用的自动排气活门、密闭阀门、气密测量管平时必须安装到位滤尘器,过滤吸收器平时需安装到位，过滤吸收器进出口的密封盖严禁打开二等人员掩蔽部战时风机房内风管平时必须安装到位，风机可到临战时再安装防空专业队战时风机和风管平时应安装到位物资库战时风机房内风管平时必须安装到位，风机可到临战时再安装专业队装备掩蔽部战时风机房内风管平时必须安装到位，风机可到临战时再安装柴油机发电站内的所有风机（风机安装与否请按人防质检站要求）和管道平时均应安装到位救护站战时风机和风管平时应安装到位战时设备平时安装要求：战时使用的自动排气活门、密闭阀门、气密,32,。
