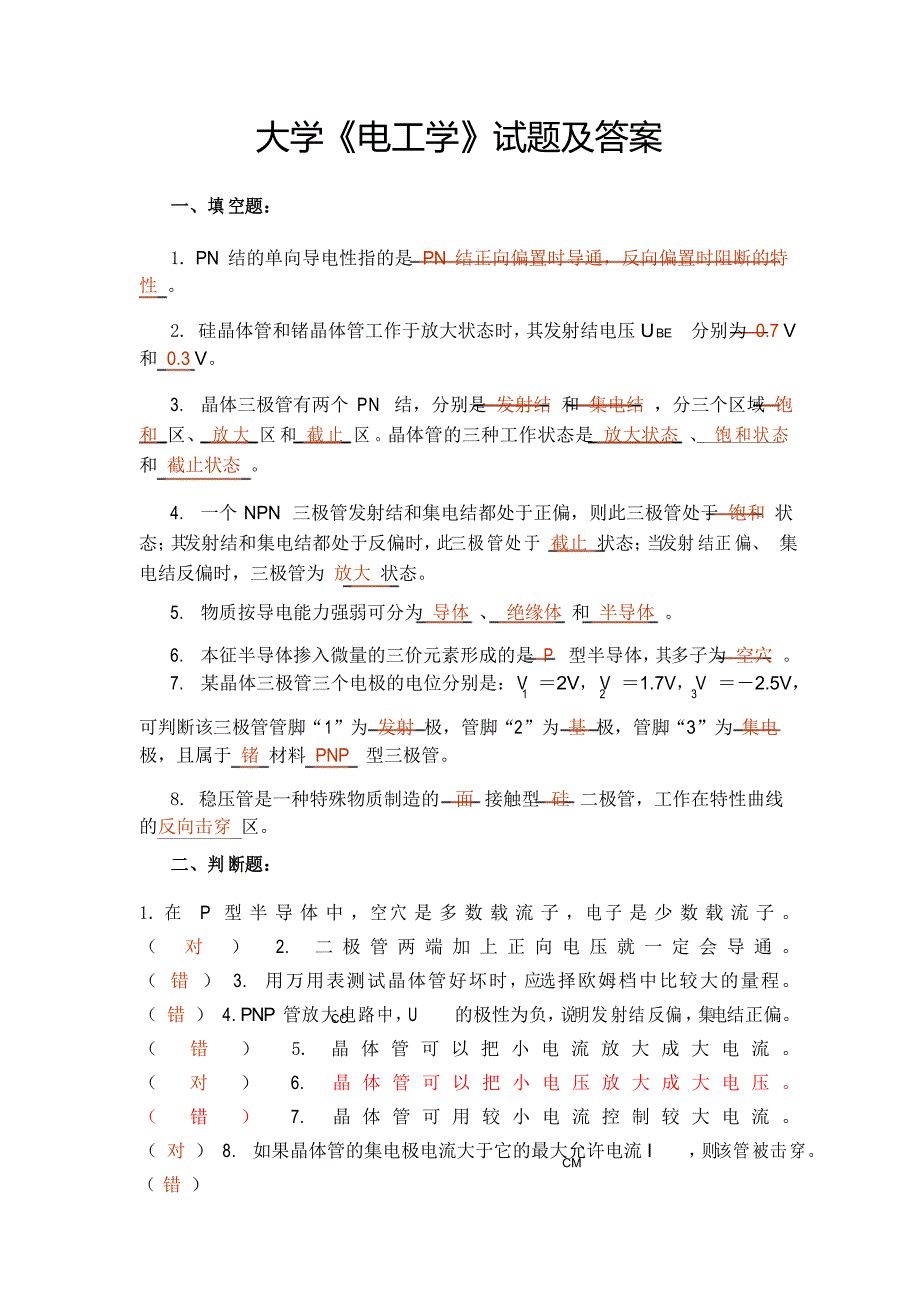

BE1 2 3 CCCM大学《电工学》试题及答案 一、填空题：1. PN 结的单向导电性指的是 PN 结正向偏置时导通，反向偏置时阻断的特 性 2. 硅晶体管和锗晶体管工作于放大状态时，其发射结电压 U 分别为 0.7 V 和 0.3 V3. 晶体三极管有两个 PN 结，分别是 发射结 和 集电结 ，分三个区域 饱 和 区、 放大 区和 截止 区晶体管的三种工作状态是 放大状态 、 饱和状态 和 截止状态 4. 一个 NPN 三极管发射结和集电结都处于正偏，则此三极管处于 饱和 状 态；其发射结和集电结都处于反偏时，此三极管处于 截止 状态；当发射结正偏、 集电结反偏时，三极管为 放大 状态5. 物质按导电能力强弱可分为 导体 、 绝缘体 和 半导体 6. 本征半导体掺入微量的三价元素形成的是 P 型半导体，其多子为 空穴 7. 某晶体三极管三个电极的电位分别是： V ＝2V ，V ＝1.7V，V ＝－2.5V，可判断该三极管管脚“1”为 发射 极，管脚“2”为 基 极，管脚“3”为 集电 极，且属于 锗 材料 PNP 型三极管8. 稳压管是一种特殊物质制造的 面 接触型 硅 二极管，工作在特性曲线 的反向击穿 区。
二、判断题：1.在 P 型半导体中，空穴是多数载流子，电子是少数载流子 （ 对 ） 2. 二极管两端加上正向电压就一定会导通 （ 错 ） 3. 用万用表测试晶体管好坏时，应选择欧姆档中比较大的量程 （ 错 ） 4. PNP 管放大电路中，U 的极性为负，说明发射结反偏，集电结正偏 （ 错 ） 5. 晶体管可以把小电流放大成大电流 （ 对 ） 6. 晶体管可以把小电压放大成大电压 （ 错 ） 7. 晶体管可用较小电流控制较大电流 （ 对 ） 8. 如果晶体管的集电极电流大于它的最大允许电流 I ，则该管被击穿 错 ）1 1 2 3 E B C E B C 9. 二极管若工作在反向击穿区，一定会被击穿 （ 错 ） 三、选择题：1. 处于截止状态的三极管，其工作状态为（ B ）A、发射结正偏，集电结反偏； B、发射结反偏，集电结反偏；C、发射结正偏，集电结正偏； D、发射结反偏，集电结正偏2. P 型半导体是在本征半导体中加入微量的（A ）元素构成的A、三价；B、四价；C、五价；D、六价3. 稳压二极管的正常工作状态是（C）A、导通状态； B、截止状态；C、反向击穿状态； D、任意状态。
4. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是 V ＝2V，V ＝6V，V ＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（ B A、PNP 管，CBE； B、NPN 管，ECB；）C、NPN 管，CBE；D、PNP 管，EBC5. 用万用表 R×1K 的电阻挡检测某一个二极管时，发现其正、反电阻均约 等于 1KΩ,这说明该二极管是属于（ D ）A、短路状态；B、完好状态；C、极性搞错；D、断路状态6. 测得某电路板上晶体三极管 3 个电极对地的直流电位分别为 V ＝3V，V ＝3.7V，V ＝3.3V，则该管工作在（B ）A、放大区；B、饱和区；C、截止区；D、击穿区7. PN 结加正向电压时，其正向电流是（A ）A、多子扩散而成； C、少子漂移而成；B、少子扩散而成； D、多子漂移而成8. 三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为 V ＝2.1V，V ＝2.8V，V ＝4.4V，则此三极管已处于（A ）A、放大区；B、饱和区；C、截止区；D、击穿区四、计算题1. 计算图 7.1 所示电路的电位 U （设 D 为理想二极管）。
Y（1）U ＝U ＝0 时；A B1019（2）U ＝E，U ＝0 时；A B（3）U ＝U ＝E 时A B解：此题所考查的是电位的概念以及二极管应用的有关知识从图中可以看出 A、B 两 点电位的相对高低影响了 D 和 D 两个二极管的导通与关断A B当 A、B 两点的电位同时为 0 时，D 和 D 两个二极管的阳极和阴极（U ）两端电位同时A B Y为 0，因此均不能导通；当 U ＝E，U ＝0 时，D 的阳极电位为 E，阴极电位为 0（接地），根A B A据二极管的导通条件，D 此时承受正压而导通，一旦 D 导通，则 U ＞0，从而使 D 承受反压A A Y B（U ＝0）而截止；当 U ＝U ＝E 时，即 D 和 D 的阳极电位为大小相同的高电位，所以两管 B A B A B同时导通，两个 1kΩ的电阻为并联关系本题解答如下：（1）由于 U ＝U ＝0，D 和 D 均处于截止状态，所以 U ＝0；A B A B Y（2）由 U ＝E，U ＝0 可知，D 导通，D 截止，所以 U ＝A B A B Y91 +9´E9＝ E；（3）由于 U ＝U ＝E，D 和 D 同时导通，因此 U ＝A B A B Y99 +0.5´E18＝ E。
2. 在图 7.2 所示电路中，设 D 为理想二极管，已知输入电压 u 的波形试画出输出电压iu 的波形图o解：此题的考查点为二极管的伏安特性以及电路的基本知识首先从（b）图可以看出，当二极管 D 导通时，理想二极 管电阻为零，所以 u ＝u ；当 D 截止时，电阻为无穷大，相当o i于断路，因此 u ＝5V，即是说，只要判断出 D 导通与否，就o可以判断出输出电压的波形要判断 D 是否导通，可以以接 地为参考点（电位零点），判断出 D 两端电位的高低，从而得 知是否导通u 与 u 的波形对比如右图所示：o i3. 某人检修电子设备时，用测电位的办法，测出管脚①对地电位为－6.2V；管脚②对地电位为－6V；管脚③对地电位为－9V，见图 7.3 所示试判断各管脚所属电极及管子类型（PNP 或 NPN）解：该题考查的是不同类型晶体管的特点以及管脚之间的电位关系首先根据已知条件中三个管脚对地的电位均为负值可以看出，此晶体管使用的电源为负 电源，即该管为 PNP 型，然后可以根据管脚①和②两者的差值 0.2V 判断应该为锗管（硅管 应为 0.7V），并且据此可断定管脚①和②分别为该管的基极和发射极，而管脚③则为集电极。
4. 两个晶体管的共射极输出特性曲线如图 7.4 所示试说明哪个管子的β值大？哪个管子 的热稳定性好？解：该题考查了晶体管输出特性和参数的相关知识从（a）(b)两图可以看出：当 I 变化相同的值时（，a）图中I 变化要更大一些，由B CbDI＝ CDIB可知（a）图管子的β值大，热稳定性差，而（b）图由于β值小，热稳定性较好5. 试总结晶体三极管分别工作在放大、饱和、截止三种工作状态时，三极管中的两个 PN 结所具有的特点解：三极管工作在放大工作状态时，集电结反偏，发射结正偏三极管工作在饱和工作状态时，发射线和集电结均正偏三极管工作在截止工作状态时，发射线和集电结均反偏6.图示为硅三极管在工作时实测的各极对地电压值试根据各极对地电压判断三极管的工作 状态BEBEBCBEBCBEBCBEB(a) U =1.7V –1V=0.7V>0，U =1.7V–1.3V=0.4V>0， NPN 型硅管，工作在饱和状态 (b) U =0.7V>0，U =0.7V–3V=-2.3V<0， NPN 型硅管，工作在放大状态c) U =0.5V-1.5V=-1V<0，U =0.5V–6V=-5.5V<0， NPN 型硅管，工作在截止状态。
(d) U =0.5V-1.5V=-1V<0，U =0.5V–6V=-5.5V<0 ，NPN 型硅管，工作在截止状态。
