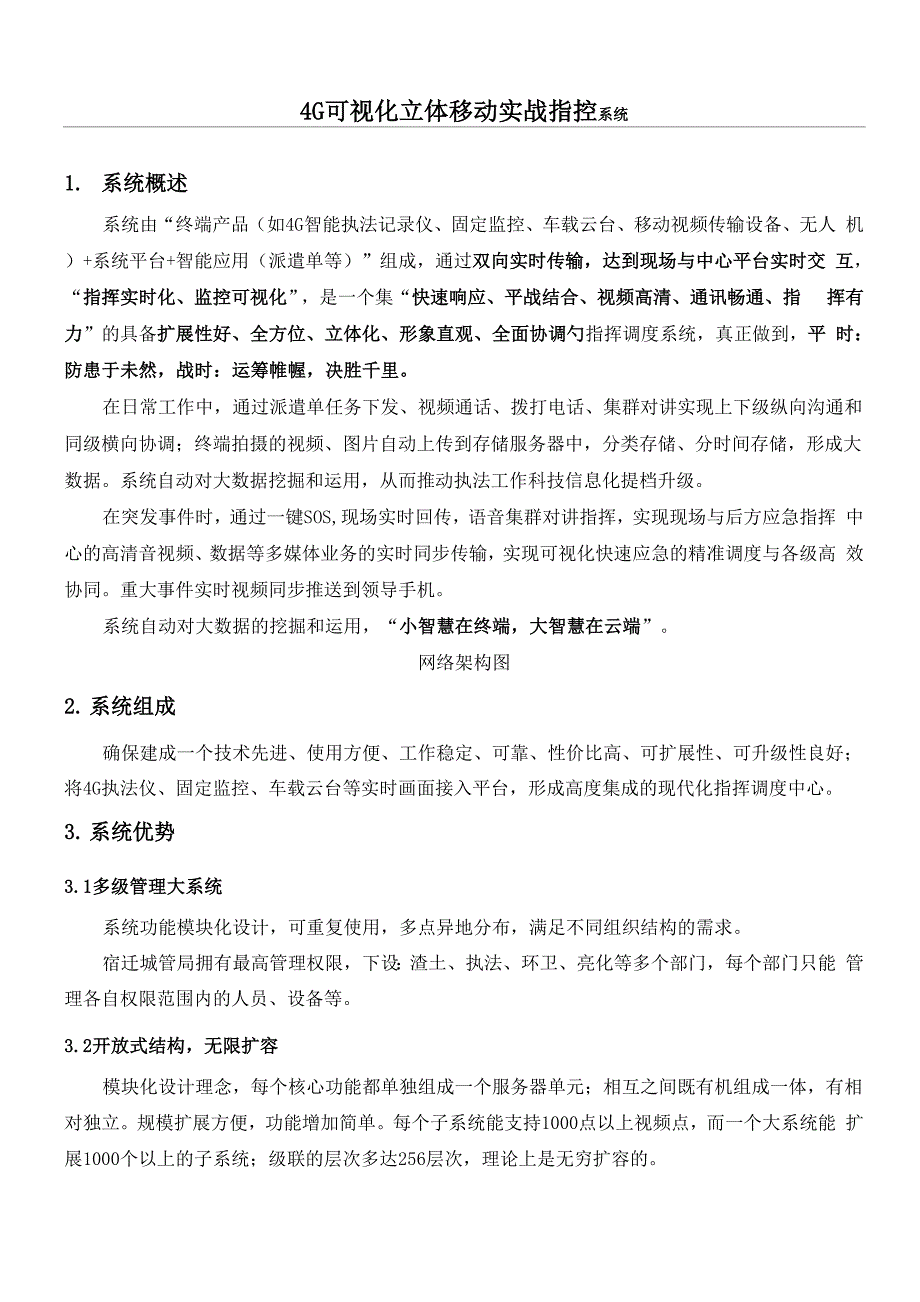

4G可视化立体移动实战指控系统1. 系统概述系统由“终端产品（如4G智能执法记录仪、固定监控、车载云台、移动视频传输设备、无人 机）+系统平台+智能应用（派遣单等）”组成，通过双向实时传输，达到现场与中心平台实时交 互，“指挥实时化、监控可视化”，是一个集“快速响应、平战结合、视频高清、通讯畅通、指 挥有力”的具备扩展性好、全方位、立体化、形象直观、全面协调勺指挥调度系统，真正做到，平 时：防患于未然，战时：运筹帷幄，决胜千里在日常工作中，通过派遣单任务下发、视频通话、拨打、集群对讲实现上下级纵向沟通和 同级横向协调；终端拍摄的视频、图片自动上传到存储服务器中，分类存储、分时间存储，形成大 数据系统自动对大数据挖掘和运用，从而推动执法工作科技信息化提档升级在突发事件时，通过一键SOS,现场实时回传，语音集群对讲指挥，实现现场与后方应急指挥 中心的高清音视频、数据等多媒体业务的实时同步传输，实现可视化快速应急的精准调度与各级高 效协同重大事件实时视频同步推送到领导系统自动对大数据的挖掘和运用，“小智慧在终端，大智慧在云端”网络架构图2. 系统组成确保建成一个技术先进、使用方便、工作稳定、可靠、性价比高、可扩展性、可升级性良好； 将4G执法仪、固定监控、车载云台等实时画面接入平台，形成高度集成的现代化指挥调度中心。
3. 系统优势3.1多级管理大系统系统功能模块化设计，可重复使用，多点异地分布，满足不同组织结构的需求宿迁城管局拥有最高管理权限，下设：渣土、执法、环卫、亮化等多个部门，每个部门只能 管理各自权限范围内的人员、设备等3.2开放式结构，无限扩容模块化设计理念，每个核心功能都单独组成一个服务器单元；相互之间既有机组成一体，有相 对独立规模扩展方便，功能增加简单每个子系统能支持1000点以上视频点，而一个大系统能 扩展1000个以上的子系统；级联的层次多达256层次，理论上是无穷扩容的精心整理3.3开放式协议，集成第三方产品系统的结构是模块化的，通讯协议也是开放的，支持符合公安部GB28181标准的终端接入， 方便不同厂家设备兼容接入如车载云台、固定监控3.4多重加密认证，安全可靠设备接入系统，系统组件之间互联互通，用户接入系统等沟通环节，都经过加密和认证;一是 确保信息不会明文传输，采用64位DES加密手段，保证传输数据自身的安全，二是系统的每次登 陆都需要chap认证，且认证的级别不同，可以设置复杂的认证模式，也可使用简单的认证模式 可以做到只合法用户接入，决不让非法用户登录3.5日志丰富，细节全知设备自身的工作状态，联网状态；服务器平台组件的工作状态，用户登录过程，用户登录之后 的操作，都有完善的日志记录；可获知系统中任何一次操作和结果，以电子表格、打印等多种方式 输出。
输出级别可调整，可以选择只输出关键信息；日志等级有30级，也可输出全部的完善的所 有信息系统不仅提供完善的日志，供事后查询分析；同时还提供及时状态查看方式，向系统中输入指 定指令，便能获得相应的状态回复3.6人机交互操作便捷系统和用户之间的交互介质有4类：网络PC，监控中心电视墙，（业务通），4G智能执 法记录仪；信息都是数字化之后，在网络中流传的，只有用户在网络的节点上，通过合法的手段可 以获取到信息人机交互的界面，提供多种方式，如专门的客户端，功能专业，功能分区明了；也提供WEB 方式，操作简单直观，无需安装多余的程序4. 平台功能4.1实战化4.1.1队员位置实时管理（三模复合定位）指挥中心可以通过该功能在地图界面上查看每一台4G执法记录仪的位置信息，实时了解执法 人员分布，点击设备可查看详情，如编号，姓名，部门，设备号，经纬度，速度，电量，容量GPS 定位以中文显示具体详细地址名称按行政级别、部门以不同图标区分显示框选创建群组，实现 消息、组呼、音视频回传、视频会议，从而更好的为指挥中心调度指挥提供更多的有用信息支持北斗、GPS、运营商基站定位，定位信息实时上传，每个人的位置信息在地图上实时显示， 队员分布一目了然，方便监督管理部署调度。
多个定位点可以形成行动轨迹，行驶速度，经纬度，行驶方向等，可进行轨迹跟踪、轨迹回放方便指挥员追踪队员执行任务的行动轨迹并作出相应的指挥部署，也可为执勤巡逻、执法监督考核 提供依据4.1.2现场视音频实时掌控指挥员通过实时回传执法现场视频、与现场队员语音对讲，根据情况实时调度指挥队员在集 群语音同时，指挥员可以切换指挥现场画面，语音与视频的融合，实现可视化指挥调度支持指挥中心主动开启多路终端（如4G执法记录仪、固定摄像头、车载云台、无人机等符合 公安部GB28181标准的终端）现场画面实时监控，随开随显，开启后音视频自动实时回传，并可进 行双向通话，领导实时指挥，队员汇报请示指挥中心在音视频回传时支持一键照片抓拍，视频录像，如发生暴力事件时造成执法记录仪损 坏，也不影响证据保存4.1.3移动双向视频会议（现场办公）指挥中心、4G执法记录仪可自由建立视频会议，共享文档和白板，会议录制，可随时拉入成 员，剔出成员队员默认以基层组织为固定频道进行集群对讲，支持视频会议，用于日常沟通当遇到案件处理、交流、研判等需要时，指挥员可建立临时频道，拉入相关人员查看同一现场 实时视频并进行讨论，视频会议等，结束后群组自动解散。
如遇到某一事件时，市局指挥员与下属指挥员可以建立临时频道，开启会议模式进行会议，下 属指挥员与辖区队员通过固定频道，开启组呼模式，向队员下发任务，从而达到多个频道互不干扰 4.1.4远程统一下发指令指挥员向一台或多台执法终端下发文字等信息，可群发，也可以单独发送，4G智能执法记录 仪可回复信息，队员可与指挥员互动，结合实时定位，如出现突发事件、暴力抗法等，可以第一时 间下发任务给事发地附近的队员前去处理4.1.5无地域限制的多层级语音对讲机可以和其他调度台或者4G智能执法记录仪进行语音通话，可针对固定群组、临时群组进行组 呼、监听、集群、一对一的呼叫通话，实现自上而下的指令下达；平级间的沟通交流；自下而上的 请求、支持和反馈执法记录仪端支持自由切换群组并对讲，如发生案件时指挥员间进行讨论后切换到各自所在部 门群组对下属队员进行下达命令、指挥调度；如队员跨区域执勤时可切换至当前执勤区域群组与当 前区域部门进行沟通交流在现场环境嘈杂不适合语音对讲情况下支持文字互动交流4.1.6 一键SOS键自动实现视频上报遇突发情况，队员一键SOS求救，指挥中心收到声音报警后弹出现场音视频，点击该队员可框 选附近队员、固定监控、无人机等实时视频，便于指挥员第一时间了解现场情况，听取队员汇报请 示，并作出有效的调度部署，此时现场实时音视频自动存储在平台服务器上，多级指挥中心可同步 调阅该视频。
4.1.7移动指挥通过在Android端安装燕跃移动指挥APP软件，可以随时随地查看系统接入的4G智能单 兵、车载云台、无人机、固定监控等实时视频、位置、行驶轨迹、速度、方向等信息；当出现突发 案件时，领导不在现场，就可以通过燕跃移动指挥APP软件直接调用现场视音频，实时指挥控制紧 急调度，大大提高工作效率4.2科技化、信息化4.2.1设备接入更加全面平台开放设备接入协议，设备厂商可根据设备接入协议，接入平台；全面支持O NVIF/GB28181 标准终端设备接入，如无人机、固定摄像头、车载云台、城管通、移动视频传输设备等，一套系统 多端接入，全面掌握城管资源4.2.2即时资料帮助指挥更从容通过无线传输实现图片、音视频数据实时回传至存储服务器，第一时间为指挥调度提供支撑当一键SOS求援或执行案件时实时视频自动存储在平台服务器上，多级指挥中心可同步调阅该 视频如一个案件在需要其他部门或上级领导协同指挥时，后加入的指挥员可查看当前时间之前的 案发现场视频，进行精准研判、指挥4.2.3案件取证更快捷支持多种模式建立案件信息：1、 通过与业务平台对接在指控平台地图案发地自动生成案件状态并以图标显示（案件号、报 案人等相关信息）。
2、 通过手动打点建立案件号：案件信息在指控平台地图上根据案发地点快速建立案件图标并 自动生成案件号案件任务下发给相应的执法人员后，4G智能执法记录仪有声音报警，接收任务后，全程录像， 指挥中心也自动录像保存至存储服务器中，多级指挥可同步调阅该案件视频，直至案件结束在历史资料查询模块中通过案件号检索可将多台4G智能单兵执行的同一案件所有相关视频数 据检索、查看、播放、下载4.2.4分析统计-一目了然统计分析：平台系统自动统计分类；队员、车载、无人机、固定监控、移动视频传输设备等在 线与离线情况；案件执行情况（已执行、未执行）；队员是否在执勤任务情况案件实时动态、案件实时统计等更多功能可根据要求进行定制开发4.3日常执法规范化4.3.1轨迹回放-精准取证可通过系统按设备编号、人员编号、姓名等检索查询使用者历史行进轨迹，随时调取回顾历史 行进路线轨迹回放功能，可通过时间点进行位置回放对执法人员在工作时间，活动线路，活动地点进行准确定位分析，即可事中、事后对队员的工 作状态进行监督指导4.3.2电子围栏-监督考勤可在地图上设定执法执勤区域范围或者特定工作位置，实现基于位置的打卡签到功能电子围栏绘制：工作区域内不规则多边形围栏的绘制、保存、编辑、命名。
目标绑定：将移动终端绑定到已经绘制好的电子围栏围栏告警：移动终端离开、进入工作区电子围栏范围，平台系统监控自动告警4.3.3巡逻线路规划-提高效率＞支持线路规划＞线路偏离报警4.3.4关机报警-异常监督执法记录仪关机后，平台自动收到声音报警，勤务指挥员可以查看执法记录仪的剩余电量，从 而判断是没电了还是人为关机4.3.5日志丰富-细节全知操作日志：如设备上线，设备离线，SOS，电子围栏报警，数据调阅下载日志，后台操作日志 等4.3.6用户权限-权限隔离根据用户的授权加载不同的权限功能5.4G智能执法记录仪功能5.1五合一产品-为民警减负集4G执法仪+防爆对讲机+防爆数码相机+业务通+防爆于一体，为队员减负5.2数据wifi上传4G智能执法记录仪支持在WIFI状态下（不需通过采集站、电脑）可自动将已摄录在执法仪本精心整理机内的1080P高清视频自动分类并上传至存储服务器5.3三摄像头-创新设计三个专用摄像头：定焦广角执法取证相机；数码变焦相机；视频通话专用相机，同时支持定焦 镜头和变焦镜头分别用于执法取证，证件拍摄，视频会议，摄录执法视频时，不影响证件拍照上 传5.4NFC技术-身份证识别可实现刷卡考勤，身份证识别，人、证核查工作。
5.5双电池设计-执法永不中断在录像、录音或拍照等工作过程中，更换电池，仍能保持作业状态不中断及数据的完整性支 持快充，充电十分钟，执法半小时5.6安全芯片-深度对接公安安全接入系统内置智能安全芯片，支持SM1、SM2、SM3、SM4等国密算法，支持公安一所，三所的安全T卡5.7触控大屏-警务现场化2.8英寸TFTLCD电容式触摸屏支持手套模式和溅水操作，采用Android智能操作系统，可 在上位机允许的情况下安装基于安卓系统的应用软件，实现功能拓展5.8防爆-防摔-防水符合GB4208-2008中IP67防护等级要求，具有良好的防水、防冲击能力防爆双认证，防爆 合格证及防爆检验报告（石油和化学工业电气产品防爆质量监督检验中心；国家防爆电气产品质量 监督检验中心）5.9 一键PTT对讲支持固。
