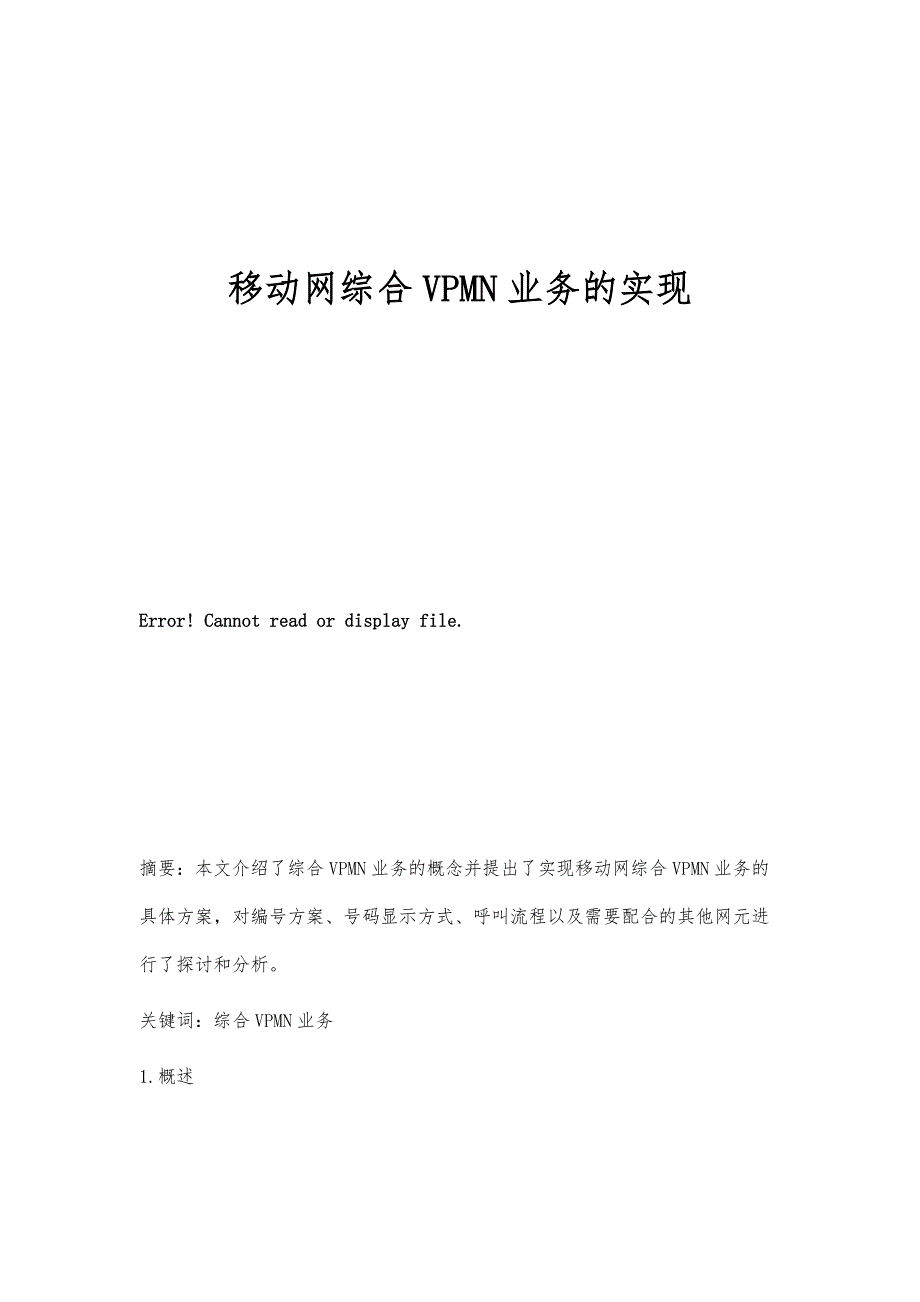

移动网综合VPMN业务的实现 Error! Cannot read or display file. 摘要：本文介绍了综合VPMN业务的概念并提出了实现移动网综合VPMN业务的具体方案，对编号方案、号码显示方式、呼叫流程以及需要配合的其他网元进行了探讨和分析关键词：综合VPMN业务1.概述综合VPMN业务是指一个集团内的GSM、固定（如PBX）统一编制短号，组成一个集团内部的虚拟专用网网中的用户可以相互拨打短号，即座机用户可以直接拨打短号；用户在中国任何一个城市，均可以直接拨打座机短号，无需加拨长途区号等一长串号码综合VPMN业务在大大简化用户拨号的同时，也吸收了座机所有出话务量和群内呼叫座机的话务量2.综合VPMN实现方案综合VPMN业务中的IP前置机既可以接PBX，也可以直接接座机终端本方案采用移动智能网综合VPMN业务，实现用户拨打短号和相关话路量的吸收2.1可吸收的话务量PBX接入移动网络后，可以吸收的PBX用户的所有出话务量，以及同一集团内的用户呼叫PBX用户的话务量2.2座机真实号码编号方案PBX加入VPMN后，其真实号码应优先采用其原有的PSTN号码，如果PBX分机没有对应的PSTN号码，则需要为每个PBX分机分配一个“真实号码”，有以下三种编号方式可供选择：1）方式一：为每部座机分配一个移动号码（即MSISDN号码）。
2）方式二：采用PBX的移动总机号＋2～4为分机号，号码总长≤15位，如13502828001+10013）方式三：采用PBX的PSTN总机号＋2～4位分机号，号码总长≤15位，如075526540808+1001PBX座机的真实号码对用户来说是透明的，只用来接续分机即从GMSC到IP前置机传递的是总机号码＋分机号，从IP前置机到PBX传递的是分机号2.3综合VPMN短号编号方案VPMN短号长度可以是3位～6位，每个集团都可以独立编制VPMN短号，即不同的集团可以采用相同的VPMN短号，互不影响；同一集团内所有用户（和座机用户）的VPMN短号不能重复2.3.1VPMN短号编号方案VPMN短号编制总长度为3位～6位，根据集团规模，用户可以任选一种编号方案2.3.2座机VPMN短号编号方案座机VPMN短号编制可采用其原有的分机短号，总长度为3位～6位但不能以0、1、9、60开头，同时也建议也不要采用200、300、600、700、800等特殊号码2.4主叫号码显示方式说明呼叫类型：PBX－VPMN（VPMN群内呼叫）拨号方式：的VPMN短号或的真实号码主叫显示：PBX的VPMN短号或PBX的PSTN号码，如果该PBX无PSTN号码则显示PBX的总机号码。
呼叫类型：PBX－移动/联通/长途PSTN用户（VPMN群外呼叫）拨号方式：被叫真实号码主叫显示：PBX的PSTN号码，如果该PBX无PSTN号码则显示PBX的总机号码呼叫类型：VPMN－PBX（VPMN群内呼叫）拨号方式：PBX的VPMN短号或PBX的PSTN号码主叫显示：的VPMN短号或的真实号码呼叫类型：VPMN－VPMN（VPMN群内呼叫）拨号方式：的VPMN短号或的真实号码主叫显示：的VPMN短号或的真实号码2.5呼叫触发方案1）VPMN做主叫：采用签约信息触发VPMN主叫流程2）VPMN做被叫：采用签约信息触发VPMN被叫流程3）PBX用户做主叫：GMSC/SSP根据被叫号码前的接入码（如600），触发VPMN主叫流程4）PBX用户做被叫：不触发VPMN被叫流程3.对其它网元要求3.1GMSC/SSP（与IP前置机相连的GMSC）1）要求GMSC/SSP既能够根据接入码触发，又能够根据签约信息触发综合VPMN业务2）GMSC/SSP收到SCP下发的FCI消息，在主叫话单中插入特殊标志用于BOSS剔除该话单3）座机做主叫时，在GMSC/SSP上触发主叫流程，要求GMSC/SSP产生的主叫话单中的主、被叫号码为触发VPMN业务前的号码。
4）座机作主叫时，在GMSC/SSP上触发主叫流程，GMSC/SSP收到SCP在主叫流程下发的Connect消息，Connect消息中带有GenericNumber，如果GMSC/SSP后续不再触发被叫流程，要求GMSC/SSP能够在出局的IAI/IAM消息中将该号码作为主叫号码透传；如果GMSC/SSP后续触发被叫流程，要求GMSC/SSP能够在MT被叫流程上报的IDP消息中将该号码作为主叫号码透传5）在关口局产生的结算话单中，接续到座机的话单是不需和电信结算的，因此要求GMSC能够配置与IP前置机间的呼叫出汇接话单，而不是出关口话单或入关口话单计费中心依照现有的处理模式，不采集汇接话单，从而避免出现结算错误的问题3.2IP前置机1）支持NO.1/NO.7/PRI信令2）座机做主叫：在被叫前加“接入码”3）座机做被叫：能够剥离被叫号码中的“路由前缀”，然后路由到座机3.3PBX支持NO.1/NO.7/PRI信令，并具备号码分析和呼叫路由功能，同时能够送出相应的主叫号码有以下三种送号方式：1）方式一：可送出各分机的PSTN号码，对分机的呼叫可以直接接续，可将各分机号码编入VPMN集团2）方式二：可送出分机短号或总机号码＋分机短号，对分机的呼叫可以直接接续，可将各分机号码编入VPMN集团。
3）方式三：只能送出总机号码，此时对分机的呼叫需由总机进行二次转接，只能将总机号码编入VPMN集团 -全文完-。
