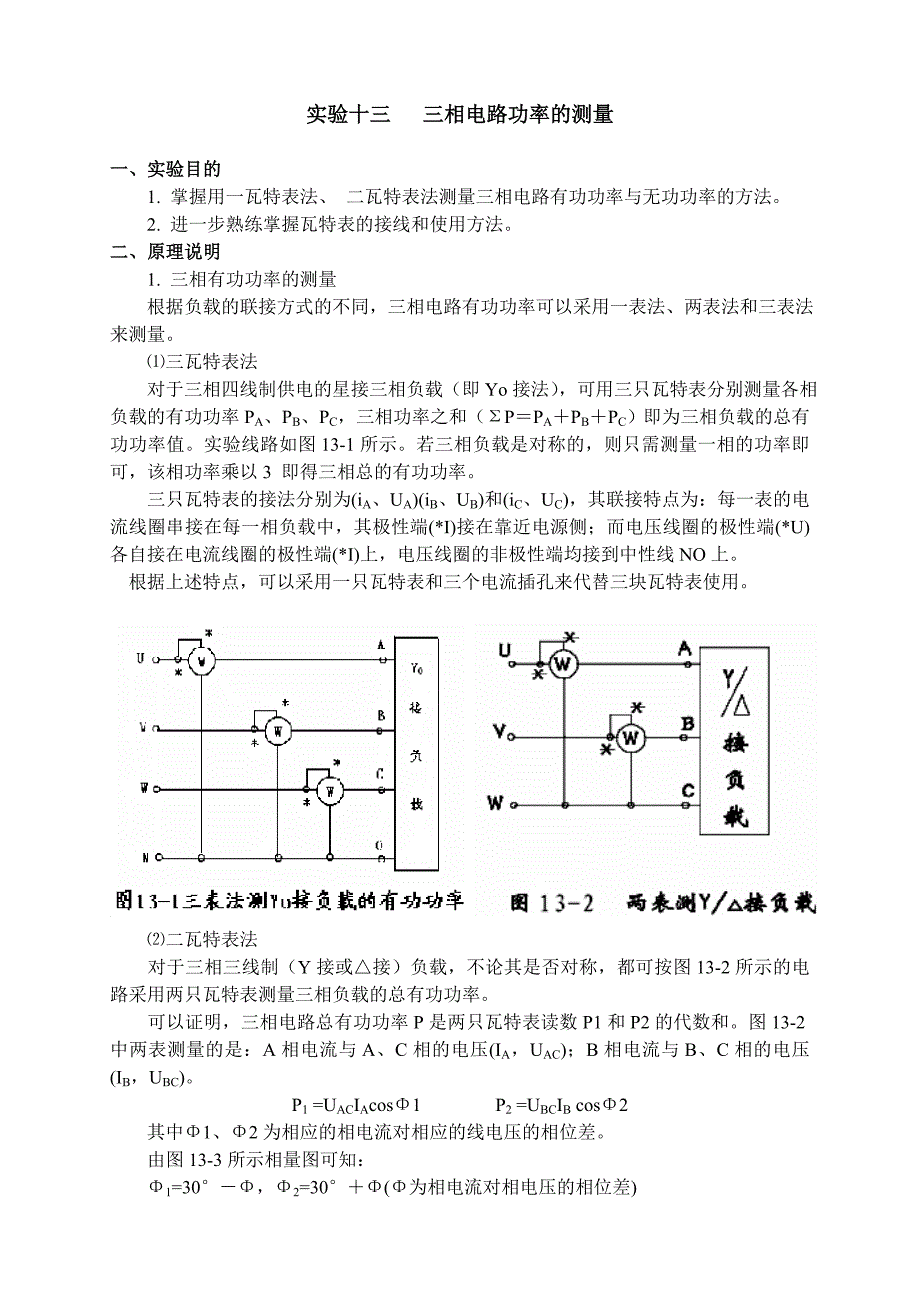

实验十三 三相电路功率的测量一、实验目的 1. 掌握用一瓦特表法、 二瓦特表法测量三相电路有功功率与无功功率的方法 2. 进一步熟练掌握瓦特表的接线和使用方法二、原理说明 1. 三相有功功率的测量 根据负载的联接方式的不同,三相电路有功功率可以采用一表法、两表法和三表法来测量⑴三瓦特表法 对于三相四线制供电的星接三相负载(即Yo接法),可用三只瓦特表分别测量各相负载的有功功率PA、PB、PC,三相功率之和(ΣP=PA+PB+PC)即为三相负载的总有功功率值实验线路如图13-1所示若三相负载是对称的,则只需测量一相的功率即可,该相功率乘以3 即得三相总的有功功率 三只瓦特表的接法分别为(iA、UA)(iB、UB)和(iC、UC),其联接特点为:每一表的电流线圈串接在每一相负载中,其极性端(*I)接在靠近电源侧;而电压线圈的极性端(*U)各自接在电流线圈的极性端(*I)上,电压线圈的非极性端均接到中性线NO上根据上述特点,可以采用一只瓦特表和三个电流插孔来代替三块瓦特表使用⑵二瓦特表法 对于三相三线制(Y接或△接)负载,不论其是否对称,都可按图13-2所示的电路采用两只瓦特表测量三相负载的总有功功率。

 可以证明,三相电路总有功功率P是两只瓦特表读数P1和P2的代数和图13-2中两表测量的是:A相电流与A、C相的电压(IA,UAC);B相电流与B、C相的电压(IB,UBC)P1 =UACIAcosΦ1 P2 =UBCIB cosΦ2 其中Φ1、Φ2为相应的相电流对相应的线电压的相位差 由图13-3所示相量图可知: Φ1=30°-Φ,Φ2=30°+Φ(Φ为相电流对相电压的相位差) 设负载是对称的 UAC=UBC=Ul, IA =IB =Il 则两表之和 P1+P2 =UlIlcosΦ即为三相负载的总有功功率 (同学可以归纳出另外两种接法并画出线路图) 若负载为感性或容性,且当相位差φ>60°时,线路中的一只瓦特表指针将反偏(对于数字式功率表将出现负读数), 这时应将瓦特表电流线圈的两个端子调换(不能调换电压线圈端子),而读数应记为负值 2. 三相无功功率的测量 对于三相三线制对称负载,可用一只瓦特表测得三相负载的总无功功率Q,测试原理线路如图13-4所示图中测量的是A相电流与B、C相的电压,IA 对UBC的相位差θ=90°—Φ(容性负载为90°+Φ) 瓦特表的读数 P′=UBCIA cos(90°±Φ)=±Ul Il sinΦ     由无功功率的定义 Q=Ul Il sinΦ  可知: Q=P′  即对称三相负载总的无功功率为图示瓦特表读数的倍。

 除了上图给出的一种连接法(IA、UBC)外,还可以有另外两种连接法,即接成(IB、UCA)或(IC、UAB)三、实验设备序号名 称型号与规格数量备 注1交流电压表2RTT03-12交流电流表2RTT03-13单相功率表2RTT044万用表1另备5三相自耦调压器1RTDG-16三相灯组负载220V/40W白炽灯9RTDG077三相电容负载1、2.2、4.7µF/400V各3RTDG07四、实验内容 1. 用一表法测Yo接三相负载的有功功率 按图13-1线路接线, 线路中的电流表和电压表用以监视三相电流和电压,不要超过瓦特表电压线圈和电流线圈的量程 经指导教师检查后,接通三相电源, 调节调压器输出, 使输出线电压为220V,按表13-1的要求进行测量及计算表13-1 测定三相四线Yo接负载的有功功率负 载 情 况开 灯 盏 数测 量 数 据计算值A相B相C相PA(W)PB(W)PC(W)ΣP(W)Yo接对称负载333Yo不接对称负载1232. 用两表法测三相负载的有功功率 (1) 按图13-2接线,将三相灯组负载接成Y形接法 经指导教师检查后,接通三相电源,调节调压器的输出线电压为220V,按表13-2的内容进行测量。

 (2) 将三相灯组负载改按成△形接法,重复(1)的测量步骤, 数据记入表13-2中表13-2 两表法测三相负载的有功功率负 载 情 况开灯盏数测量数据计算值A相B相C相PA(W)PB(W)PC(W)ΣP(W)Y接平衡负载333Y接不平衡负载123Δ接不平衡负载123Δ接平衡负载3333. 用一瓦特表法测定三相对称负载的无功功率 按图13-4 所示的电路接线,每相负载由白炽灯和电容器并联而成,并由开关控制其接入检查接线无误后,接通三相电源,将调压器的输出线电压调到 220V, 读取三表的读数,并计算无功功率ΣQ,记入表13-3表13-3 无功功率的测量负载情况测量值计算值A相B相C相PA(W)PB(W)PC(W)ΣQ=Q40W×340W×340W×34.7μF4.7μF4.7μFR//CR//CR//C五、实验注意事项 1. 每次实验完毕,均需将三相调压器旋柄调回零位 2. 每次改变接线,均需断开三相电源,以确保人身安全六、预习思考题 1. 复习两瓦特表法测量三相电路有功功率的原理,画出瓦特表另外两种联接方法的电路图 2. 复习一瓦特表法测量三相对称负载无功功率的原理,画出瓦特表另外两种联接方法的电路图。

七、实验报告 1. 完成数据表格中的各项测量和计算任务,比较一瓦特表和二瓦特表法的测量结果 2. 总结、分析三相电路有功功率和无功功率的测量原理及电路特点。
