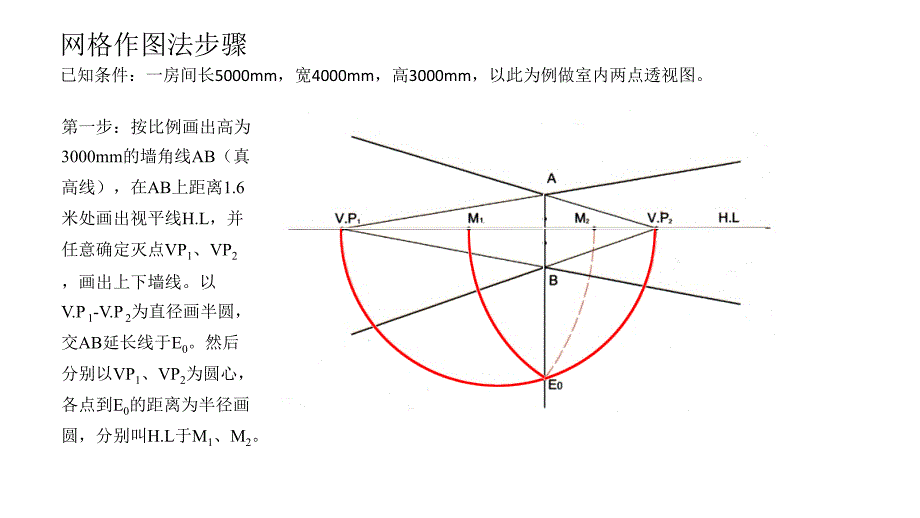

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第一步：按比例画出高为,3000mm,的墙角线,AB,（真高线），在,AB,上距离,1.6,米处画出视平线,H.L,，并任意确定灭点,VP,1,、,VP,2,，画出上下墙线以,V.P,1,-V.P,2,为直径画半圆，交,AB,延长线于,E,0,然后分别以,VP,1,、,VP,2,为圆心，各点到,E,0,的距离为半径画圆，分别叫,H.L,于,M,1,、,M,2,网格作图法步骤,已知条件：一房间长,5000mm,，宽,4000mm,，高,3000mm,，以此为例做室内两点透视图一）求量点,M,1,、,M,2,方法一,(1),定出真高线,(,墙角线,)AB,，作出,H.L,根据画面需要，过,A,、,B,两点作出两面墙的,透视,(,两个正交的面角度约,l50,为佳,),，在,H.L,上得到,V.P,1,和,V.P,2,两个消失点2),找出,V.P,1,、,V.P,2,的,中点,C,，,画弧交,AB,延长线于,0,点,3),以,V.P,2,为圆心，,V.P,2,0,为半径画弧相交于,H.L,得到点,M,1,；以,V.P,1,为圆心，,V.P,1,0,为半径画弧交,H.L,于,点,M,2,。
二,),求量点,M,1,、,M,2,方法二,(1),作平行于,H.L,的,任意一条水平线,CD,2),以,CD,为直径作半圆与真高线,AB,延伸线,相交于,E,3),以,CE,、,DE,作圆弧，交于任意水平线上的两点4),这两点分别,通过,B,点延伸到,H.L,上,，,即得到,M,1,、,M,2,根据此方法画出的两点透视图实例,已知室内平面图、立面图，用量点法作室内成角透视图步骤：,(1),过,B,点,作基线,G.L,，并把进深尺寸量在上面分别由量点,M,1,、,M,2,向,G.L,的各点引线，并在,V.P,1,B,和,V.P,2,B,的透视延长线上交得各点2),分别由各个尺寸点向,V.P,1,、,V.P,2,作透视线，即作出,透视地网格,在地网格中,分别找出家具等的平面位置,，并分别竖垂线3),由真高线定出家具、天花板等高度尺寸，分别向左右消失点,V.P,1,、,V.P,2,连线，画出细部，即用量点法作出室内成角透视图三、快速作图法步骤,第一步：绘制一条水平线，确定为视平线,H.L,，在,H.L,线上画一条垂线,AB,，并在,AB,线的两侧，,H.L,线上一远一近确定两个灭点,V.P,1,和,V.P,2,.,从,V.P,1,向,A,、,B,点分别引线并延伸，同样由,V.P,2,向,A,、,B,点引线并延伸，这样就画出了地面线及天棚线。
第二步：由天棚线向地面线作两条垂线,DC,和,EF,，确定,DC,线和,EF,线位置的原则为使,ABCD,和,ABFE,在视觉上看起来像两个相等的正方形平分,AB,四等份，再通过这些等分点向,V.P,1,和,V.P,2,连线，与,ABCD,的对角线交于,1,、,2,、,3,点，过这些点作垂线与,BC,相交，从,V.P,2,点向这些交点引线并延伸；同理求得,BF,线上的交点，得出一个正方体的透视网格。
