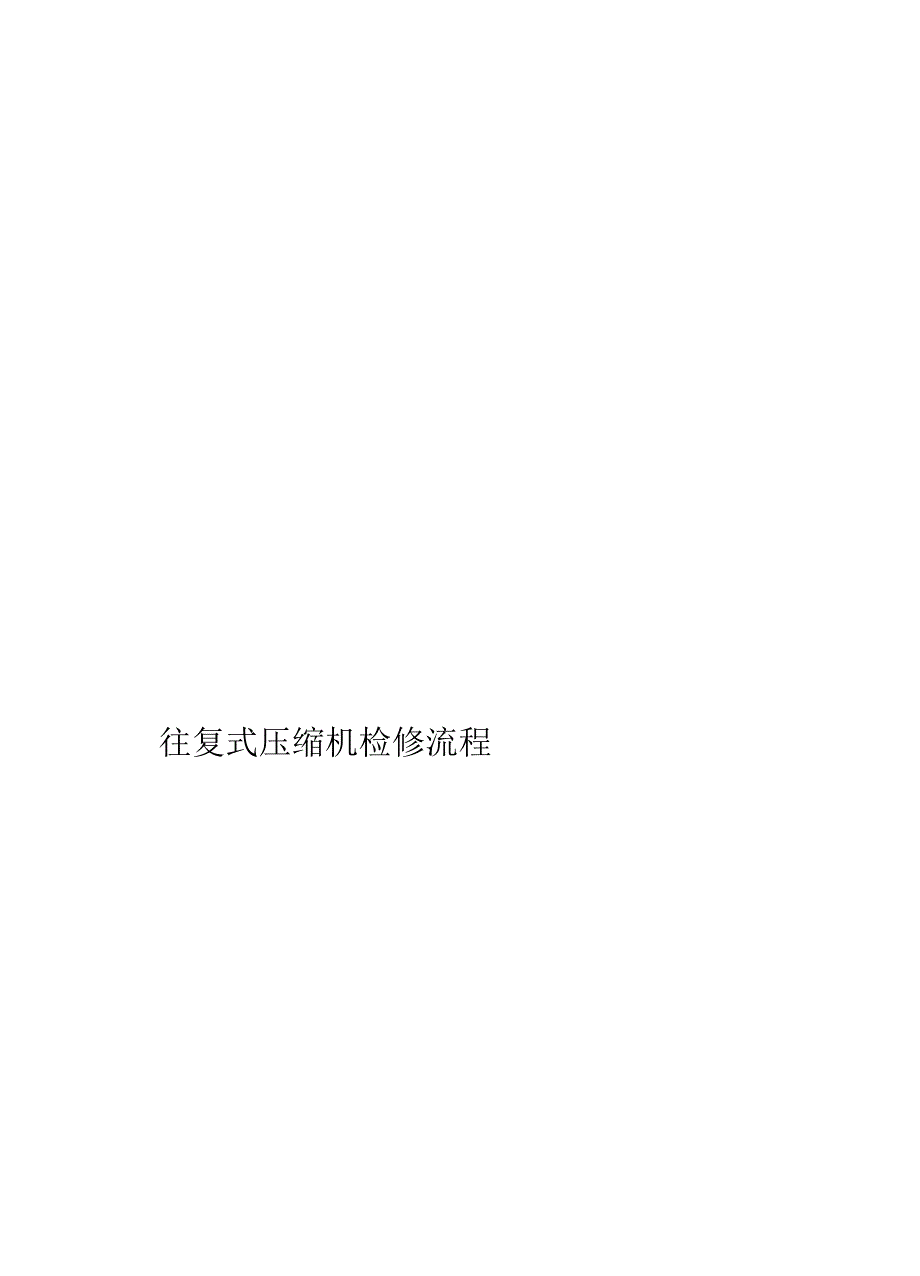

往复式压缩机检修流程二O—五年四月YLLGZZY029-05作业指导书编号： 部 门 维修车间维修钳工岗装置岗关键作往复式压缩机检修指导名一、作业前准1备齐必要的技术资料2落实所需的零配件和相应的材料3备齐检修专用工具和量具4查阅停机前的技术数据（温度、压力、流量）泄漏点情况，故障 特征5对起吊设施进行检查，应符合安全规定6办理安全检修作业票证7确认安全检修作业票证规定的内容已经全部实二、作业步骤及质量控制要 压缩机的拆卸（按从上到下，从外到 内，从部件零件的方法进行拆卸在盘车前应相互关照，以免伤或损 坏机件（一）安全部件及辅助设施的拆卸1. 拆卸滑道部位的盖板看窗2. 配合仪表专业拆除压缩机的仪表部分3. 拆卸压缩机上冷却水管线（如果是冬季管线做好防冻处理）4. 拆除压缩机机组润滑油管线5. 拆卸联轴器护罩,并检查联轴器对中情况6. 拆卸联轴器螺栓并做好标记检查联轴器螺栓有无咬扣、变形、断裂等损伤 7.8.检查联轴器膜片有无变形、断裂、毛刺等损伤9.拆卸气阀压盖螺母，及顶丝，取下阀盖（拆气阀压盖时要对称留两 个螺母，先用改锥或扳子将压盖撬开一点，证明汽缸内没有压力后才 可将螺母全部卸去，以防汽缸内余压将盖冲出伤人10用专用工具取下气阀制动器11用专用工具逐个取出各级进、排气阀（二）拆卸压缩机各级气缸1检查测量各级活塞止点间隙2用行车和挂在行车上的手拉葫芦吊住气缸盖，整好手拉葫芦的 合适紧度；松动缸盖螺栓，使缸盖止脱离缸体，然后再将缸盖吊下平 稳放置在枕木上；缸拆卸过程中，对角方向至少留两个螺栓跟随缸盖 同时动，防止汽缸余压突然顶开缸盖（三）活塞组件的拆卸与检1检查、测量活塞与缸体之间的间隙2在活塞杆和十字头连接螺母处装上高压油管接和高压油管（或专用扳手3将高压油管的另一端连接在手动液压泵上4压动手压泵手柄，使压力升145Mp；停20-30mi5然后旋松活塞杆螺母和活塞杆，使其与十字头分离。
6.然后安装活塞保护套用吊车配合吊下活塞组件，轻轻放到枕木上四） 拆卸压缩机机组十字头1. 测量十字头与滑道间隙2. 拆卸十字头销压盖3. 用铜棒轻轻敲击十字头销，并取下 用吊车配合吊下十字头销，轻放到胶皮上 4.（五） 拆除压缩机连杆1. 首先拆卸曲轴箱盖上的螺栓，用吊车吊下曲轴箱盖2. 在连杆螺栓螺母部位装好高压油管接头和高压油或专用扳3将油管的另一端连接在手动液压泵上4压动手压泵手柄，使压力升145Mp5拧松并拆下连杆螺母及螺栓（并做好标记6取下连杆，并放到胶皮上（并做好标记（六）拆除压缩机主1依次拆下主轴上轴瓦螺栓，并取下上轴瓦2检查测量主轴瓦径向间隙（顺序从电机侧开始3检查主轴颈径向圆跳动（顺序从电机侧开始4检查曲轴曲臂差5用尼龙吊带吊下主轴，并放到胶皮上6依次取下主轴下轴瓦（七）清洗、检查主轴、曲轴各部位及轴1用清洗剂仔细清洗主轴，清洗以后用压缩空气通主轴油孔，确 保润滑油孔畅通2轴承合金与轴承衬结合良好，合金层表面不得裂纹、气孔、脱 层、磨损等缺陷3主轴颈及曲轴颈擦伤凹痕面积不大于轴颈面积的2%，轴颈上的 沟槽深度不得大于0.1mm，主轴颈和曲轴颈减小不得大于3%4•轴与轴承应均匀接触，接触角60°〜90°，接触点每平方厘 米不少于2〜3点，轴承衬背与机座、连杆瓦窝均匀结合，接触面积 为 70%〜80%。
5.检查主轴颈和曲轴颈的直径尺寸6•用塞尺测量曲轴定位轴承（靠近电机侧）轴向间o0.22~0.45mm 隙，设计值为（八）用清洗剂清洗检查连杆、大小头瓦用空气吹通连杆润滑 油孔，确保其畅通1. 用内径百分表检查测量大头瓦间隙和小头瓦间隙；2检查十字头衬套与十字头配合是否松动活和陷3十字头销与十字头衬套的间隙4外观检查，连杆、连杆螺栓无裂纹等缺陷，必时可用着色、磁 粉或超声波进行检查5连杆螺栓端面与连杆螺栓孔端面应对研，接触匀，接触面积不小80连杆螺栓安装时伸0.80.05m（九）清洗、检查十字头、十字头滑道、十字头销部1清洗检查各级十字头并用压缩空气吹通油孔；查十字头合金层 磨损情况，滑履表面有无合金脱落、渣、气孔和裂纹等缺陷2清洗检查各级十字头滑道滑道表面不得有划痕沟槽等硬伤3滑板与导轨应均匀接触接触点每平方厘米不点 4检查十字头滑板锁紧螺栓是否松动5.更换和安装十字头时应注意，机身各级十字头不能调换，每侧 十字头的上下位置不能颠倒，否则影响运行时十字头与滑道中心的同 轴度十）清洗、检查活塞组件1. 清洗检查各级活塞和活塞环表面应光滑，且无变形及铸造、机 加工等缺陷2. 清洗检查各级活塞环应无扭曲、变形、裂纹、翘曲等缺陷。
活 塞环在槽内应活动自由，且有一定张力，检查活塞支承环磨损情况3. 检查测量活塞环的开口间隙、侧间隙 （十一）清洗检查活塞杆1. 活塞杆应做无损探伤检查，不得有裂纹及其它缺陷，表面粗糙度Ra0.2检查测量活塞杆的直线度和圆柱度3活塞杆直径磨损量超过标准值时应更换活塞杆精磨氮化后再使 用（不可镀铬，但须配专用填料4更换活塞杆或活塞体注意事项：拆卸时，用加棒加热起送螺母 薄边，用专用工具拆松螺母即可；安时要求零部件清理确认合格后， 按图纸拧紧螺母前、半活塞体，上、下承压块，使其无轴向间隙；加 热棒入活塞杆顶部的加热孔中加热，同时在螺母上做标记待活塞杆受 热后将螺母拧动（一级42.1°, 9上弦39mm二级4°, 9圆上弦33m； 三级5°）取出加热棒，冷却后将螺母薄边扣紧于活塞杆面，即紧固 完毕（十二清洗检查缸体磨损情况和缸体水套等部1气缸内表面应光洁无裂纹、气孔等缺陷2气缸与中体，中体与曲轴箱的连接螺栓应紧固松动3密封底座与缸体的连接螺栓应紧固无松动4. 测量检查气缸内径，如果超差须进行更换缸套5. 清洗检查气缸水套，保证水流畅通及冷却效果，当更换缸套后 应进行水压实验试验压力为工作压力的1.5倍，但不小于0.5MPa, 压力稳定30min后，应无泄漏现象。
十二）清洗、检查各级密封填料和填料函1•清洗检查各级密封填料，组合式密封填料应光洁Ra0.8无 滑痕，表面粗糙度为2. 用透光法检查密封圈与活塞杆接触面积达70%以上3. 清洗检查每一级的填料盒，更换密封圈，并用压缩空气吹通油路和水路的通孔4填料轴向端面应与填料盒均匀接触，检查填料是否有损坏5检查各级填料在填料盒中的轴向间隙 （十三）清洗、检查各级刮油1清洗检查各级刮油环，刮油环与活塞杆接触面允许有沟痕和损 坏2用透光法检查，刮油环与活塞杆的接触线应均分布3确认安装时刮油环油路必须通畅刃口不应倒圆刃口方向冲滑道，不 能装反4检查测量刮油环间隙5清洗、检查曲轴箱6清洗后检查曲轴箱有无缺陷清洗曲轴箱，保曲轴箱清洁7清洗、检查各级进排气阀8外观检查，气阀应平整，无裂纹、变形、划痕缺陷9进排气阀逐个进行试漏10.气量的调节是通过气量调节器实现气量调节器应灵活好用， 无卡涩，无漏的现象三、修复回装（一）回装前确认1.确认机身各部件卫生已清洁合格，各部位零件缺陷已更换修复2. 确认须回装的组件已组装完毕，修复合格确认所须专用工具、机具已合格，回装前的安全 3.措施已落实二）回装主轴1.用天车和挂在天车上的手拉葫芦吊住主轴，调整好倒链的合适紧度。
2在主轴瓦上面浇上干净的润滑油，吊起主轴，将主轴轻轻地放 在主轴瓦上3检查测量主轴瓦径向间隙（顺序从电机侧开始4检查主轴颈径向圆跳动（顺序从电机侧开始5按记号依次扣上主轴的上瓦和瓦盖（三）回装十字头及连1回装前再用空气吹通连杆润滑油孔，确保润滑路畅通2在所装配的曲轴上浇上干净的润滑油3轻轻吊起连杆，施工人员要注意协同配合，按号把连杆放在相 对应的曲拐上4回装十字头前首先把滑道清洗擦拭干净，并浇干净的润滑油5擦拭干净十字头并用空气吹通十字头润滑油孔确保润滑油路畅 通6然后吊起十字头缓慢放在滑道上，同时检查上滑板、螺栓是否 紧固7测量十字头与滑道间隙8. 按标记回装大头瓦螺栓，按规定用打压专用工具上紧螺母，压 力为 145Mpa9. 擦拭干净十字头销，并在十字头销孔和连杆十字头销孔处浇上 干净的润滑油10. 用专用工具安装各级十字头销，安装定位销钉，定位螺栓应 抹固化防松胶（三级缸十字头护板安装后，紧固螺栓应抹防松胶）四）回装各级填料组件1.按照填料的顺序依次装入填料盒2.按顺序组装各级填料组件并回装到机体上，组装后检验氮气、 水、油路是否畅通五）回装各级活塞组件1用天车和挂在天车上的手拉葫芦吊住活塞组件调整好倒链的合 适紧度确认吊具可靠，安装合格，保证吊运安全；在活塞杆上安装好 护套，在杆上面浇干净的润滑油，吊起活塞，并将活塞杆小心安装到 十头位置；安装到位后，拆下保护套，安装连接组件，接到位后用勾 扳手上紧连接体与十字头的连接丝扣并调整各级活塞的前后止点后 上紧背帽2检查测量各级活塞止点间隙3用打压泵打压紧固连接体,压力达145Mp后再次锁紧背帽,0mi一次，共打三次，检查背帽否松动4检测各级活塞杆水平、垂直跳动值,把百分表在密封腔中固定,百分表水平和垂直放置于活塞杆上盘车，读取数值（六）回装各级缸 1用行车和挂在行车上的手拉葫芦吊住缸盖，调好手拉葫芦倒链 的合适紧度2回装前擦拭干净缸盖，并在缸盖与缸体的接合面上放上合适厚 度的缸盖垫。
3. 缓慢吊起缸盖，并轻轻将缸盖放入缸体4. 在缸盖螺栓上带上螺母，对称上紧两个螺母，直至缸盖完全与 缸体接合5. 最后再带上所有的螺母，并对称上紧七）回装各级进排气阀1.用专用工具安装各级排气阀并旋转固定好，再安装压阀罩并 确认到位．用专用工具安装进气阀，再安装制动器 2.并对角均匀拧， 3. 安装阀盖及垫（确认顶丝已退出）紧阀盖螺栓；均匀拧紧阀盖顶丝， 再拧紧顶丝盖母回装与机, （八）回装油、气、水、仪表、仪表 管线体相连的各种油路、气路和水管线确认无泄漏；安好滑道盖板和曲 轴箱盖板 （九）检查电机和压缩机的对中 （十）联轴器回紧固好 螺栓 1按记号装入联轴器膜片穿好螺栓安装联轴器护罩 2四 试车与验测量数据记录表 检查测量各级活塞止点间隙?二级 三级一级 部位 测量值 mm 轴侧标准 mmmm 测量盖标准 mm检查、测量活塞与缸体之间的间部 二一标准3测量十字头与滑道间三部二一测量标准检查测量主轴瓦径向间隙（顺序从电机侧开始4 1 2 3 部 位 测量值标准值部位 mm检查主轴颈径向圆跳动（顺序从电机侧开始） ?4321 测量值0.05标准值mm检查曲轴曲臂差 ?二级一级部位270°90° 180° ° 90° 180°270° 0° 0mm 测量值标准值mm检查主轴颈和曲轴颈的直径尺 单位mm1234三测量①尺标准测量圆柱0.03标准0.03用内径百分表检查测量大头瓦间隙和小头瓦间单位mm连杆小头连杆大头一三一二三二检修检修标准十字头销与十字头衬套的间mm测量间隙二一检修前检修后标准值0.06 0.11〜mm单位： 检查测量活塞环的开口间隙、侧间隙 侧间隙部位 开口 间隙 前一级活塞环后一级活塞环二级活塞环三级活塞环D （0.028〜0.0320.025（〜0.03）b ）标准值 （D （b为环厚度）为气缸内。
