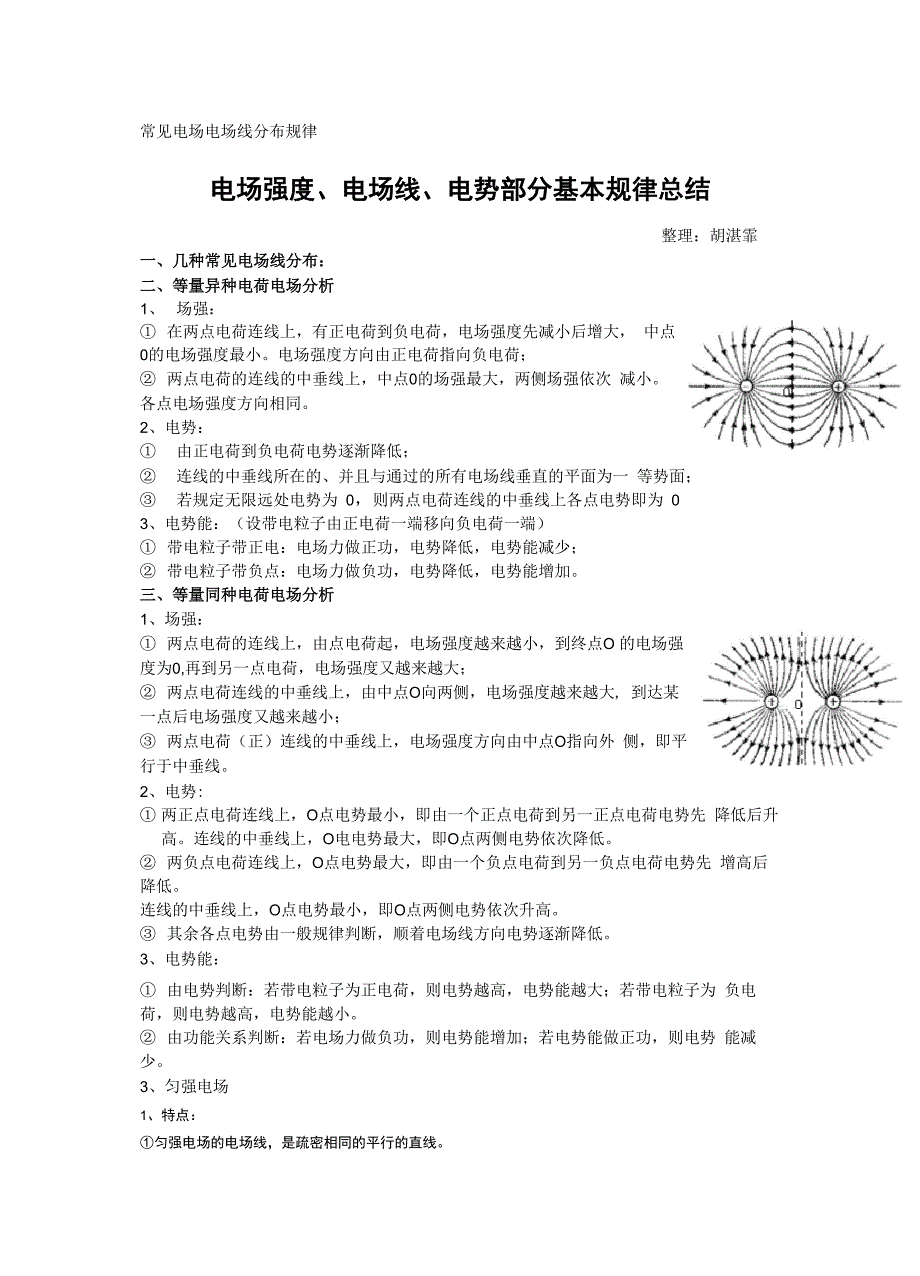

常见电场电场线分布规律电场强度、电场线、电势部分基本规律总结整理：胡湛霏一、几种常见电场线分布：二、等量异种电荷电场分析1、 场强：① 在两点电荷连线上，有正电荷到负电荷，电场强度先减小后增大， 中点0的电场强度最小电场强度方向由正电荷指向负电荷；② 两点电荷的连线的中垂线上，中点0的场强最大，两侧场强依次 减小各点电场强度方向相同2、 电势：① 由正电荷到负电荷电势逐渐降低；② 连线的中垂线所在的、并且与通过的所有电场线垂直的平面为一 等势面；③ 若规定无限远处电势为 0，则两点电荷连线的中垂线上各点电势即为 03、电势能：（设带电粒子由正电荷一端移向负电荷一端）① 带电粒子带正电：电场力做正功，电势降低，电势能减少；② 带电粒子带负点：电场力做负功，电势降低，电势能增加三、等量同种电荷电场分析1、场强：① 两点电荷的连线上，由点电荷起，电场强度越来越小，到终点O 的电场强度为0,再到另一点电荷，电场强度又越来越大；② 两点电荷连线的中垂线上，由中点O向两侧，电场强度越来越大, 到达某一点后电场强度又越来越小；③ 两点电荷（正）连线的中垂线上，电场强度方向由中点O指向外 侧，即平行于中垂线。
2、电势:① 两正点电荷连线上，O点电势最小，即由一个正点电荷到另一正点电荷电势先 降低后升高连线的中垂线上，O电电势最大，即O点两侧电势依次降低② 两负点电荷连线上，O点电势最大，即由一个负点电荷到另一负点电荷电势先 增高后降低连线的中垂线上，O点电势最小，即O点两侧电势依次升高③ 其余各点电势由一般规律判断，顺着电场线方向电势逐渐降低3、电势能：① 由电势判断：若带电粒子为正电荷，则电势越高，电势能越大；若带电粒子为 负电荷，则电势越高，电势能越小② 由功能关系判断：若电场力做负功，则电势能增加；若电势能做正功，则电势 能减少3、匀强电场1、特点：①匀强电场的电场线，是疏密相同的平行的直线②场强处处相等③ 电荷在其中受到恒定电场力作用，带电粒子在其中只受电场力时做匀变速运 动2、等势面：垂直于电场线的系列平面四、电势、电势能的变化规律E1、电势：申=7 (相当于高度)q① 根据电场线判断：电势沿电场线方向减小② 根据在两点间移动试探电荷，根据电场力做功情况判断电势： 正电荷：电场力做正功，电势能减小，电势降低；电场力做负功，电势能增加电势升高负电荷：电场力做正功，电势能较小，电势升高；电场力做负功，电势能增加 电势降低。
WW③ 根据公式Q = —ao和甲=—bo判断：把电荷q从将要比较的A、B两点分别A q BqW移到零电势点0,若做的功分别为W 、W ，则可根由公式申=Ao和AO BO A qWQ = —BO直接判断出申、申的高低 b q A b2、电势能： E = Q • q (相当于重力势能)p① 在电场中，无论移动+Q还是-Q，只要电场力做正功，Q的电势能一定减小；只 要电场力做负功，Q的电势能一定增大② 对于正电荷，若电势降低，则电势能一定降低，若电势升高，则电势能一定升 高；对于负电荷，若电势降低，则电势能一定升高，若电势升高，则电势能一定降 低；③ 电场力做功只与初末位置有关，与运动路径无关五、常见等势面1、点电荷电场中的等势面：2、等量异种点电荷电场中的等势面：3、等量同种 点电荷电场中的等势面： 以点电荷为球心的一簇球面是两簇对称曲面是两簇对称曲面4、匀强电场中的等势面 5、形状不规则的带电导体附近的电场线及等势面是垂直于电场线的一簇平面电场线较密处等势面也较密1、【2013江苏高考】•将一电荷量为+Q的小球放在不带电的金属球附近,所形成b为电的电场线分布如图所示，金属球表面的电势处处相等.a、 场中的两点，则(A) a点的电场强度比b点的大(B) a点的电势比b点的高(C) 检验电荷-q在a点的电势能比在b点的大(D)将检验电荷-q从a点移到b点的过程中，电场力做负功答案：ABD2【2013江苏高考】•下列选项中的各1圆环大小相同，所带电荷量已在图中标出,4且电荷均匀分布，各1圆环间彼此绝缘•坐标原点0处电场强度最大的是4答案：B6、【2013上海高考】.两异种点电荷电场中的部分等势面如 图所示，已知A点电势高于B点电势。
若位于a、b处点 电荷的电荷量大小分别为q和q ,则, a b(A) a处为正电荷，q Vq, a b(B) a处为正电荷，q >qa b(C) a处为负电荷，q Vq, . a b(D) a处为负电荷，q >qa b答案：B若把该图象与等量异种点电荷电场中的部分等势面图比较，很容易得出正确的结论.解答：解：若把该图象与等量异种点电荷电场中的部分等势面图比较，可以得到：靠近正电荷的点电势高,靠近负电荷的点，电势较低.所以，a处为正电荷.等8、【2013上海高考】.半径为R,均匀带正电荷的球体在空间产生球对称的电 场；场强大小沿半径分布如图所示，图中E已知，E—r曲线下0—R部分的 0面积等于R—2R部分的面积1) 写出 E—r 曲线下面积的单位；(2) 己知带电球在r$R处的场强E=kQ/r2，式中k为静电力常量，该均匀带电球所带的电荷量Q为多大(3) 求球心与球表面间的电势差AU ；(4) 质量为m,电荷量为q的负电荷在球面处需具有多大的速度可以刚好运动到 2R 处解：(1) V (伏特)(3) AU ="S" = -ER2 0(4) 由动能定理1 mv 2 = qAU = q - ER2 o 2 09、(2013全国新课标I)、如图，一半径为R的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、 c和d间的距离均为R,在a点处有一电荷量为q的固定点电荷。
已知b点处的答案：B解析：由于 b 点处的场强为零，根据电场叠加原理知，带电圆盘和 a 点处点电荷在b处产生的场强大小相等，方向相反在d点处带电圆盘和a点处点电荷产生K q , K q _ K10 q的场强方向相同，所以E二K （3R）2十KR2 _ K莎，所以B选项正确10、（2013山东理综）•如图所示，在X轴相距为L的两点固定两个等量异种点 电荷+Q、-Q，虚线是以+Q所在点为圆心、L/2为半径的圆，a、b、c、d是圆上 的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称下列判断正确的 是A．b、d 两点处的电势相同B. 四点中c点处的电势最低C．b、d 两点处的电场强度相同D.将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小 答案：ABD24、静电场方向平行于X轴，其电势e随X的分布可简化为如图所示的折线，图中 e和d为已知量一个带负电的粒子在电场中以x=0为中心，沿X轴方向做周期性 0运动已知该粒子质量为m、电量为-q,其动能与电势能之和为一A （0
处开始运动的四分之一周期 根据牛顿第二定律，粒子的加速度a =-=越=跖m m md由匀加速直线运动t二2a将代入，得t =2md 2 A（1一 ） qp qp0 04d , 粒子运动周期T = 4t =—— 2m(qp - A)qp 0014 (2011上海).两个等量异种点电荷位于X轴上，相对原点对称分布，正确描 述电势申随位置x变化规律的是图 答案：A21 (2011山东).如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，且a与c关于MN对称,b点位于MN上，d点位于两电荷的连线上以下判断正确的是A．b 点场强大于 d 点场强B．b 点场强小于 d 点场强C．a、b 两点的电势差等于 b、c 两点间的电势差D.试探电荷+q在a点的电势能小于在c点的电势能答案：BC 解析：根据等量异种点电荷的电场的分布特点和叠加原理 可知A错误，B正确；因为a、b、c三点所在直线平行于两 电荷的连线，且a与c关于MN对称，a、b两点的电势差等 于b、c两点间的电势差，C正确；根据等量异种点电荷的电场的分布特点，a 点的电势高于c点的电势，所以试探电荷+q在a点的电势能大于在c点的电势 能，D错误。
5（2012 天津卷）.两个固定的等量异号点电荷所产生电场的等势面如图中虚线 所示，一带负电的粒子以某一速度从图中 A 点沿图示方向进入电场在纸面内飞 行，最后离开电场，粒子只受静电力作用，则粒子在电 丁T场中（C）A.做直线运动，电势能先变小后变大■ ■■ ovA 严十：二“、.jvB.做直线运动，电势能先变大后变小C. 做曲线运动，电势能先变小后变大D. 做曲线运动，电势能先变大后变小10. （2012重庆卷）.空中P、Q两点处各固定一个点电荷，其中P点处为正点电荷，P、Q两点附近电场的等势面分布如题20图所示，a、♦b、c、d为电场中的四个点则（D）0 * • PA. P、Q两点处的电荷等量同种B. a点和b点的电场强度相同C. c点的电热低于d点的电势D. 负电荷从a到c,电势能减少解析：由等势面的对称分布可知，P、Q两点处的电荷是等量的异种电荷，即P点 处为正点电荷，Q点处为负点电荷该题考查常见电场的特点，解题的关键是在两个电荷连线 的中垂线上的电势和无穷远处的电势相等.而正电荷周围的电场的电势都比它高，负电荷周围的电场的电 势都比它低.属于简单题。
