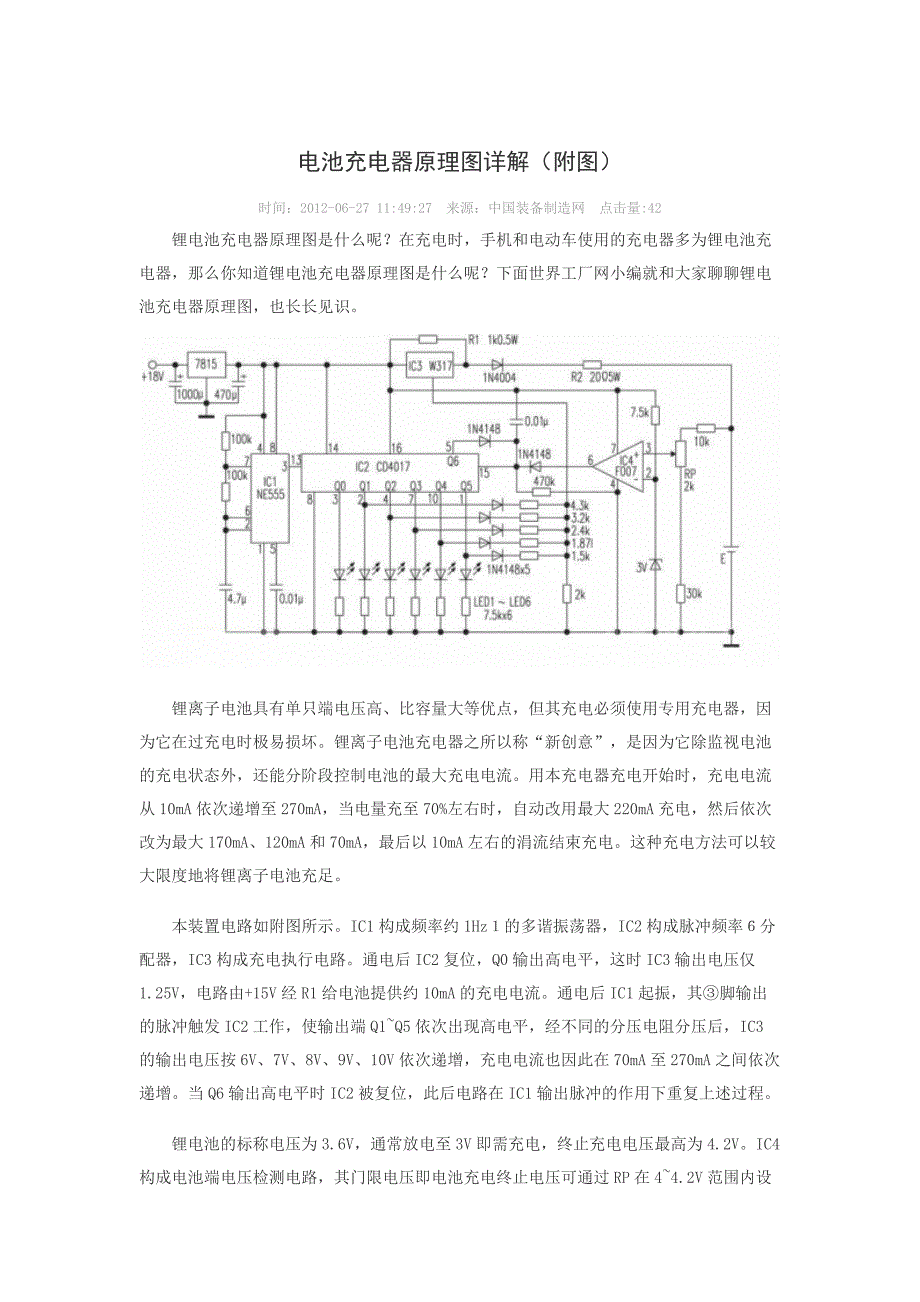

电池充电器原理图详解（附图）时间：2012-06-27 11:49:27 来源：中国装备制造网 点击量:42锂电池充电器原理图是什么呢？在充电时，和电动车使用的充电器多为锂电池充电器，那么你知道锂电池充电器原理图是什么呢？下面世界工厂网小编就和大家聊聊锂电池充电器原理图，也长长见识锂离子电池具有单只端电压高、比容量大等优点，但其充电必须使用专用充电器，因为它在过充电时极易损坏锂离子电池充电器之所以称“新创意”，是因为它除监视电池的充电状态外，还能分阶段控制电池的最大充电电流用本充电器充电开始时，充电电流从 10mA 依次递增至 270mA，当电量充至 70%左右时，自动改用最大 220mA 充电，然后依次改为最大 170mA、120mA 和 70mA，最后以 10mA 左右的涓流结束充电这种充电方法可以较大限度地将锂离子电池充足本装置电路如附图所示IC1 构成频率约 1Hz１的多谐振荡器，IC2 构成脉冲频率６分配器，IC3 构成充电执行电路通电后 IC2 复位，Q0 输出高电平，这时 IC3 输出电压仅1.25V，电路由+15V 经 R1 给电池提供约 10mA 的充电电流通电后 IC1 起振，其③脚输出的脉冲触发 IC2 工作，使输出端 Q1~Q5 依次出现高电平，经不同的分压电阻分压后，IC3的输出电压按 6V、7V、8V、9V、10V 依次递增，充电电流也因此在 70mA 至 270mA 之间依次递增。
当 Q6 输出高电平时 IC2 被复位，此后电路在 IC1 输出脉冲的作用下重复上述过程锂电池的标称电压为 3.6V，通常放电至 3V 即需充电，终止充电电压最高为 4.2VIC4构成电池端电压检测电路，其门限电压即电池充电终止电压可通过 RP 在 4~4.2V 范围内设定电池刚充电时的端电压低于检测电路的门限电压，IC4 输出低电平，这时 IC2 的 Q0~Q5均能依次循环呈高电平，使充电电流在 10 门 A～270 门 A 之间阶跃循环变化，即 Q0=1 时充电电流约 10 门 A，Q1=1 时阶跃至约 70mA……，Q5=1 时阶跃至最大，约 270mA电池充进一定电量后，其端电压升高，且大电流充电时呈现的电压比小电流充电时更高因此，经过一段时间的充电，会出现当 Q5=1、充电电流约 270mA 时，电池端电压瞬间超过终止充电电压设定值的情况，致使 IC4 输出高电平，IC2 被强制复位，最大充电电流自动改为220mA（对应于 Q4=1）继续充电，又会出现 220mA 充电电流使电池端电压超过设定值的情况，因此 IC2 当其 Q4=1 时即被强制复位，最大充电电流又改为 170mA（对应于 Q3=1）。
电池电量越充越足，最后，70mA 充电电流（对应于 Q1=1）能使电池端电压超过设定值，于是 IC2 的状态停留在 Q0 为高电平上，+15V 通过 R1 给电池以 10mA 的涓流充电LED1~LED6 用作充电状态指示，同时也是电池容量指示全亮表示电池正在全流充电，仅 LED1 亮表示充电过程已结束，处于涓流充电状态以上是世界工厂网小编为大家解答的锂电池充电器原理图，希望能给你帮助欢迎转载，转载请注明作者和出处！编辑：风雨更多相关资讯： 机械设备网金属制品通用设备专用设备交通运输设备电气机械电子设备仪器仪表我要投稿如果您认为此信息侵犯了您的合法权益，请您将相关资质证明和您的权利要求发送至，世界工厂网工作人员会尽快回复处理！ 锂电池充电器制作本电路显示充电状态，红灯闪正在充，绿灯闪马上要充满，绿灯亮完全充满只要您有12V 的电源就可以，接完电路后先别装电池，调右下角的可调电阻，使电池输出端为4.2V,再调左下角的可调电阻使 LM358 第三脚为 0.16V 就可以了，充电电流为 380mA,超快，三个并连的二极管是降压的，防止 LM317 过热，且 LM317 须加散热片，图中的三极管可以任意型号。
TAG 标签： LM317 可调 制作 电池 可以一般的蓄电池充电器均使用变压器进行变压后充电，具有体积大、变压器容易发热、不能自动防止充电缺点本充电器由于使用晶闸管和集成电路，所以可以避免以上问题电路如图所示蓄电池充电器控制电路电路工作原理：接上待充的蓄电池后，IC 得电工作，从第 3 脚输出脉冲电流，触发单向晶间管工作RP1 的作用是改变脉冲电流的频率，从而改变晶闸管的导通角，改变充电电流RP2 的作用是当电池充满是时触发 IC 第 4 脚使 IC 第 3 脚停止输出脉冲电流，停止充电元器件选择：RP1、RP2 均为微调电阻，R1、R2 为碳膜电阻，C1 为陶瓷电容，C2 为电解电容IC 为NE555，单向晶闸管可选用任何耐压大于等于 40OV，I≥0.5A 的晶间管（如 MRC-100-6），VZ 为 14V 稳压管整机装好后，只要调 RP1 得所需充电电流，然后调 RP2 控制电池充满后停止充电即可本机适合充 6～14V 的蓄电池，但不能用于充干电池（电阻太大）由于充电时是和市电直接相连，所以不能用手接触到机上一切元件，以免触电用废节能灯制作开关电源电路的经验以下为笔者的实验结果，其中的一些经验和教训或许对大家有一定的参考作用。
本文利用废节能灯电路改制为给随身听供电的开关电源，改制的开关电源电路如图所示，变压器 B2 左边部分为原节能灯元件，不再重述，原高频镇流电感线圈已由自制的高频变压器代替，B2 及右边的元件为新增加的B2 用 E5×7 磁芯，初级用 0.1919mm 的漆包线绕 110 匝，次级用 0.31mm 的漆包线绕 16 匝，中心抽头；VD3、VD4 选用肖特基二极管或工作频率较高的整流二极管，切忌用 1N4001～4007 及 1N5392 等普通整流二极管，否则即使选用 10A 的普通整流二极管也会严重发热，无法使用；稳压集成块可选7805，最大输出电流约 15A ，输出电压为 5V；B3 为高频扼流圈，可减小辐射干扰，选高导磁量 10 的磁环，用 0.41mm 漆包线双绕并行穿绕 10 匝即可 使用时若直接在 C5 上取电压，绝不能有短路现象发生，否则非烧 V1、V2 不可原因是当短路发生时，反馈变压器 B1 中线圈 L0 的电流急增，线圈 L1、L2 的电压突升很高，反馈给 V1、V2 的电流也急增，产生强烈的正反馈，最终由于 V1、V2 的功耗所限而烧毁这种电路的反馈属串连型电流反馈，且有开路保护功能，但负载增大时，反馈也加强，甚至频率也随负载增大而降低，整个电源的内阻极小，所以短路易烧功率三极管。
作者曾用 8～13W 直管日光灯管代替过节能灯的灯管（仍用原高频镇流电感线圈），通电时，灯管刚亮或亮的时间并不长，节能灯的功率三极管就出现烧毁的现象直管日光灯管的压降比原 U 型灯管压降低，不匹配，三极管过载而烧毁就是同样的道理市场上常见的其它自激振荡电源，如射灯专用电子变压器，由于无专用反馈变压器，其反馈绕组与负载相连的次级绕组同在一个磁芯上，当负载增大时，反馈绕组上的电压反而减小，短路时，反馈量更小，自激振荡频率增高，整个电源的内阻变大，就像弹簧一样，能在一定范围内弹性调节，所以输出短路也不易烧功率三极管由于节能灯的 V1、V2 输出电压波形为近似方波，如图中所示，有一定的谐波干扰，随身听收听中波时一片噪声，而收听调频、短波高端或听磁带时没有影响，相比之下它的干扰小于某些脉宽调制的稳压电源TAG 标签： 经验 制作 采用 电源 开关------分隔线----------------------------。
