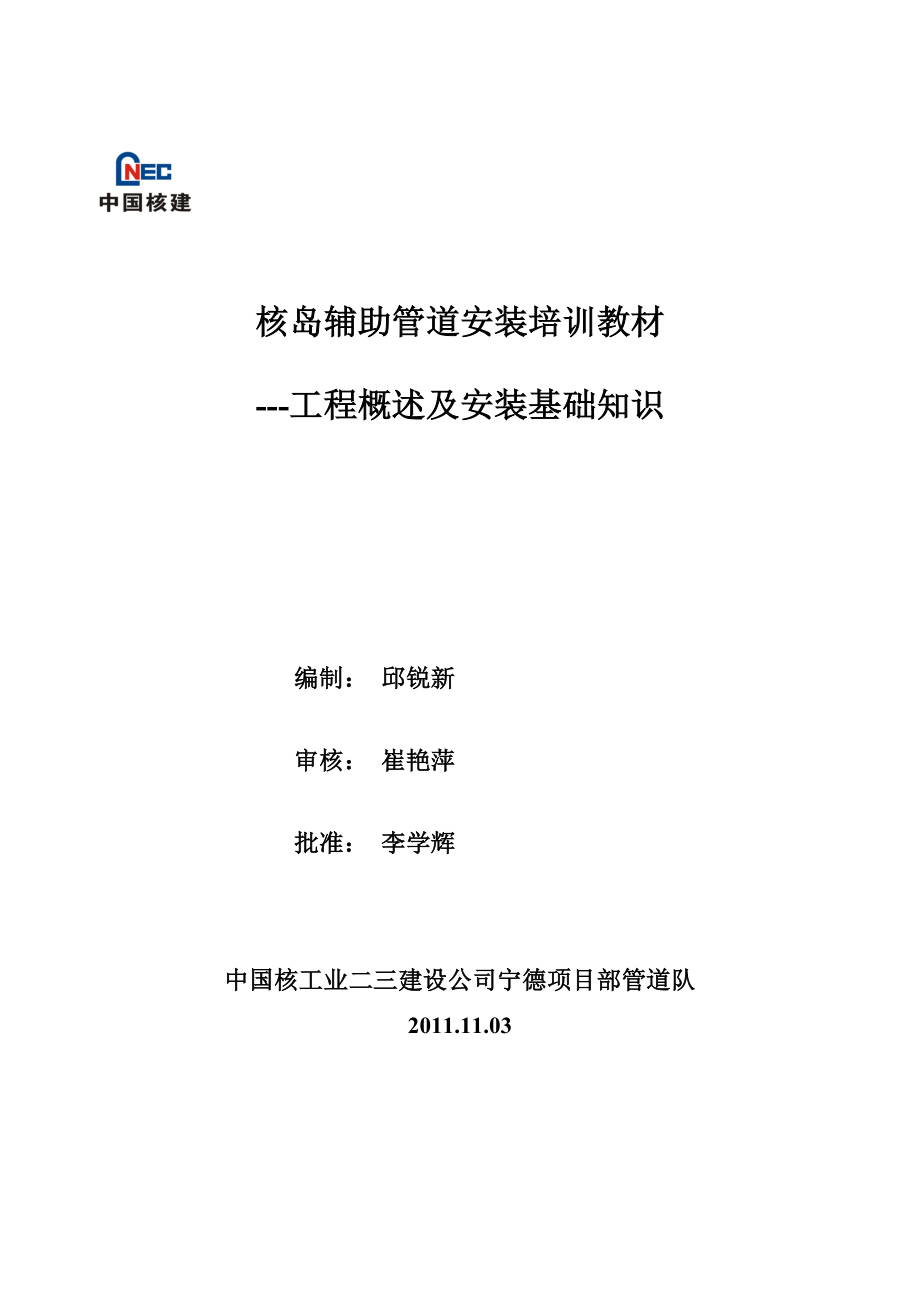

核岛辅助管道安装工程培训教材核岛辅助管道安装培训教材---工程概述及安装基础知识编制： 邱锐新 审核： 崔艳萍 批准： 李学辉 中国核工业二三建设公司宁德项目部管道队2011.11.03目 录1. 工程简介 21.1 机电工作包(EMP)的分类： 21.2 核电建造法规及RCCM标准简介 21.3 施工区域简介及安装区域的划分 31.4 质量跟踪文件介绍 61.5 施工计划、工程量统计及点数计算规则 162 图纸概述 292.1 图纸的构成 292.2 图纸的状态 312.3 图纸上图例符号及缩写字母代号 322.4 管道及支架的定位依据 342.5厂区坐标系统（见附图） 343 核岛辅助管道安装适用文件简介 343.1 核岛辅助管道安装的适用文件 343.2 工作程序在管道安装中的应用 344 经验反馈 344.1、在施工中存在有VFP、CFC版本的图纸及低版本程序 344.2、现场安装控制单更换频繁 344.3 对宁德一期越点事件 344.4、关于焊工私自补焊阀门密封面的经验反馈 34中国核工业第二三建设公司宁德项目部 1/ 81核岛辅助管道安装工程培训教材●工程概述及安装基础知识1. 工程简介1.1 机电工作包(EMP)的分类：与国内工程项目分类不同，在宁德一期核电工程中，业主根据安装工程作业的特点、性质、质量要求和技术难度将核岛安装工作划分为十个机电工作包（EMP—Electro Mechanical Package）。
具体分类如下：机电工作包的分类EM工作包名称EM1重载吊运设备安装EM2主回路设备安装EM3辅助设备的安装EM4.1辅助系统及供水/蒸汽管线的预制EM4.2辅助系统及供水/蒸汽管线的安装EM4.3碳钢阴极保护管道的安装EM5采暖通风空调EM6保温预制和安装EM7现场制造贮罐EM8一般电气安装EM9过程仪表安装EM10负载小于40吨的吊运设备安装管道队负责EM4.1（其中小管的预制）、EM4.2及EM4.3两个包中的工作内容的施工1.2 核电建造法规及RCCM标准简介在国内工程施工中，我们执行由国家或行业制定的标准，例如：一般工程管道安装执行《工业管道工程施工及验收规范》GB235—82；石化工程执行《石油化工剧毒.易燃.可燃介质管道施工及验收规范》SHJ501—85等同样，对宁德一期核电核岛安装工程管道安装也有一个建造规范──RCCM，RCCM 即 «压水堆核岛机械设备设计和建造规则»，它是压水堆核岛设计和建造规则（RCC）一个组成部分1.3 施工区域简介及安装区域的划分1.3.1 宁德一期核电站的组成部分宁德一期核电站是一座4×1000MW（兆瓦）级的核电站它由三部分组成： NI—核岛 CI—常规岛 BOP—电站配套设 宁德项目部管道队主要负责核岛部分的管道和支架的安装。
1.3.2 厂房与区域划分的关系1.管道队的施工区域包括下列部分： R—核反应堆厂房（分1RX，2RX） ； K—核燃料厂房 （分1KX，2KX）； W—连接厂房 （分1WX，2WX）； N—核辅助厂房；（9N）； D—柴油机厂房 （分1D，2D）； E—更衣间 （分1E，2E）； L—电气厂房 ； （1L，2L，9L）； M：1/2 M22：PA（SEC重要厂用水系统集水井）和GA（SEC重要厂用水取水管廊）9M24：QA（核岛废液储存罐厂房）和GC（TER/SEL废液排放管廊）9M25：QT（中低放固体废物暂存库）9M26：QB（常规岛废液储存厂房）9M27：MX（3号汽轮机ASG辅助给水除氧器装置）1/2 M28：MX（汽轮机厂房内APD启动给水系统） R区分队负责R区施工,共有52个施工区域；N区分队负责N区施工，共有54个施工区域；KW区分队负责KW区施工，共有30个施工区域；L区分队负责L区施工，共有12 个施工区域 核岛部分的平面划分，大致有以下标高层构成： -6.70； -3.40； ±0.00； (+2.80/+3.50)； +5.00； (+7.30)； +8.00； +11.50； +15.50 +19.00； +24.00； 各厂房的情况略有不同，层高与房间标识号百位数关系见下表：层高标识号Floor hundreds figure电厂区建筑编号及其标高Power Block Building Ref. Letters/Building Levels(m)RKLN-NA-NB-NC-ND-NE-NFDEW0-7.00-6.70-7.30-6.90-8.30-7.60-7.30-6.701-3.50-3.40-3.40-4.40-1.50-3.40-4.4020.00+0.500.000. 00+2.80+0.500.000. 00+0.053+4.65+6.35+3.80+5.00+3.75+3.95+3.80+6.05平台4+8.00+10.05+7.00+7.30+8.00+8.50+9.90+7.50+7.75和平台+7.00+7.50+10.055+10.40+14.25+11.50+11.50+13.15+13.95+11.50+11.50+13.15+14.556+16.90+15.50+15.00平台+15.507+20.00+20.00+19.40+17.00+17.80+19.00平台8+22.00及其以上平台+24.55以上和平台+23.80以上和平台+23.75以上和平台9穹顶在组织机构上管道队按厂房划分为4个区域性施工分队，即R区分队、N区分队、KW区分队、L区分队，详情见管道队组织机构图，由分队负责对所在厂房各施工区域施工班组的管理。
1.3.3 EM4.1、EM4.2、EM4.3工作范围EM4.1的工作范围是核岛工程（除EM2一回路管道和仪表管外）RCCM 2级、3级、无级（NC）的公称直径小于或等于2″（英寸）不锈钢管道和碳钢管道的预制，EM4.2/EM4.3的工作范围是包含核岛工程（除EM2一回路管道和仪表管外）所有RCCM级和非RCCM级管道安装工作 A.EM4.2：─现场所有直径的辅助管道和二回路管道的安装 ─相关支吊架的安装 ─机械贯穿件的安装 ─特殊部件的制造安装 ─阀门及其它附件的安装 ─特殊支撑设备的安装 ─氯丁橡胶衬里管道（ＳＥＣ系统）的安装 ─有关的安装检查、检验 ─安装完工后的符合性检查 ─实施管道压力试验及气密性试验 ─碳钢材料的涂漆或油漆的修补 ─色标及设备部件、阀门等标识牌的中英文刻字及安装 ─安装工作文件的建立和升版 B.EM4.3：—阴极保护管道的安装，包括车间预制的滑动支架的安装 —波纹管膨胀接头的安装 —管道压力试验 1.3.4 物项提供的状态（包装详见表1）：1.3.4.1 大管和支架I 工厂预制的直径大于2＂管道 —不锈钢管：表面处理(酸洗和钝化)后交货 —碳钢管：完成外表面最终涂层油漆后交货II 阀门 —不锈钢：表面处理后交货 —碳钢：表面处理和外表面最终涂层油漆后交货III 管段、散装材管件：见附件1 —供应机加工用环形垫片（SEC系统管道） —零部件在供货前无油漆或表面保护 —碳钢表面不应有刻度标记，碰撞或磨擦痕迹。
不锈钢部件表面应清洗和钝化 IV 管道支架 —阻尼器，弹簧箱，恒载支吊架，变载荷支架和螺栓应作为成品供应 —结构刷好底漆作为半成品供货 —底板刷底漆作为半成品供货，但不钻孔 —特殊支吊架以成品供货1.3.4.2 小管及支架I 管道、散装材料及附件 —在交货前部件不应涂漆或表面保护层 —碳钢材料表面应无划痕、冲击或磨损 —不锈钢物项应清洗并钝化II 阀门 —不锈钢阀：应经过表面处理 —碳钢阀：应经过表面处理及最后一遍油漆完成III 管道支架 —阻尼器、弹簧箱、恒载支架及螺栓应以成品供货 —结构件的供货应是经过涂底漆的半成品 —板件应先涂一层漆以没有钻孔的成品供货 —特殊支架应以成品供货1.4 质量跟踪文件介绍1.4.1 概述本节主要介绍一下用于管道安装工作的质量跟踪文件的填写及传递方法我们知道，控制各种与质量活动有关操作的有效方法和手段就是程序化管理，而程序的执行是通过质量计划来控制的核岛管道安装工作必须实施质量计划这在RCC--M和IAEA--50--C--QA中有明确的规定质量计划（工作计划、任务单）是具体项目建造的指示性文件，是用来对安装和检查操作进行跟踪并记录的文件。
干什么物项都有相应的质量计划在质量计划中规定了： 1) 按时间顺序所确定的操作步骤 2) 每步操作所采用的适用工作程序和最新版本 3) 要见证的通知点 4) 检查签字部门 质量计划中的重要操作是由工程公司及二三公司宁德项目部QA部和QC部（QC2）及队/厂QC（QC1） 设定的“质量管理通知点”：C点（Check Point）---------见证点（只针对QC1） W点（Witness Point）--------见证点 H点（Hold Point）--------停工待检点 H点是严禁跨越的，否则可能导致所有前期操作拒收1.4.2 定义 质量计划（QUALITY PLAN）：用于质保（QA）分级中Q1、Q2、Q3级的活动（如RCCM有级管道等） 工作计划（WORK PLAN）：是一种特殊的质量计划，用于质保分级为Q3级的重 复出现（大批量）的活动（如支架安装等） 任务单（TASK LIST）：用于非RCCM级的活动（如RCCM无级管道等）。
1.4.3 质量跟踪文件的正确填。
