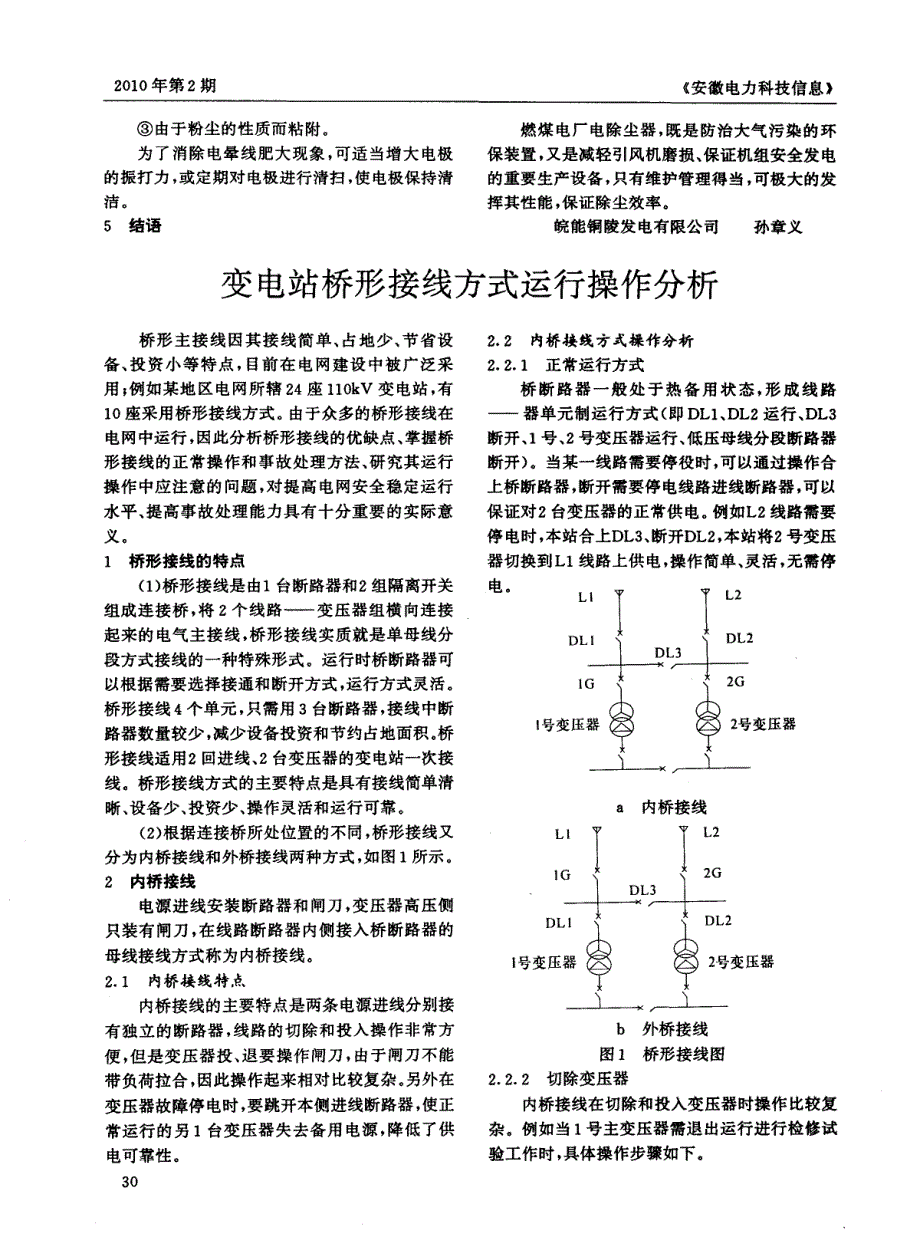

2010年第2期 《安徽电力科技信息 ③由于粉尘的性质而粘附 为了消除电晕线肥大现象，可适当增大电极 的振打力，或定期对电极进行清扫，使电极保持清 洁 5结语 燃煤电厂电除尘器，既是防治大气污染的环 保装置，又是减轻引风机磨损、保证机组安全发电 的重要生产设备，只有维护管理得当，可极大的发 挥其性能，保证除尘效率 皖能铜陵发电有限公司 孙章义 变电站桥形接线方式运行操作分析 桥形主接线因其接线简单、占地少、节省设 备、投资小等特点，目前在电网建设中被广泛采 用；例如某地区电网所辖24座ll0kV变电站，有 10座采用桥形接线方式由于众多的桥形接线在 电网中运行，因此分析桥形接线的优缺点、掌握桥 形接线的正常操作和事故处理方法、研究其运行 操作中应注意的问题，对提高电网安全稳定运行 水平、提高事故处理能力具有十分重要的实际意 义 1桥形接线的特点 (1)桥形接线是由1台断路器和2组隔离开关 组成连接桥，将2个线路——变压器组横向连接 起来的电气主接线，桥形接线实质就是单母线分 段方式接线的一种特殊形式运行时桥断路器可 以根据需要选择接通和断开方式，运行方式灵活 桥形接线4个单元，只需用3台断路器，接线中断 路器数量较少，减少设备投资和节约占地面积。
桥 形接线适用2回进线、2台变压器的变电站一次接 线桥形接线方式的主要特点是具有接线简单清 晰、设备少、投资少、操作灵活和运行可靠 (2)根据连接桥所处位置的不同，桥形接线又 分为内桥接线和外桥接线两种方式，如图1所示 2内桥接线 电源进线安装断路器和闸刀，变压器高压侧 只装有闸刀，路断路器内侧接入桥断路器的 母线接线方式称为内桥接线 2．1 内桥接线特点 内桥接线的主要特点是两条电源进线分别接 有独立的断路器，线路的切除和投入操作非常方 便，但是变压器投、退要操作闸刀，由于闸刀不能 带负荷拉合，因此操作起来相对比较复杂另外在 变压器故障停电时，要跳开本侧进线断路器，使正 常运行的另1台变压器失去备用电源，降低了供 电可靠性 30 2．2 内桥接线方式操作分析 2．2．1正常运行方式 桥断路器一般处于热备用状态，形成线路 ——器单元制运行方式(eP DL1、DL2运行、DL3 断开、1号、2号变压器运行、低压母线分段断路器 断开)当某一线路需要停役时，可以通过操作合 上桥断路器，断开需要停电线路进线断路器，可以 保证对2台变压器的正常供电例如L2线路需要 停电时，本站合上DL3、断开DL2，本站将2号变压 器切换到L1线路上供电，操作简单、灵活，无需停 电。
Li丫 丫L2 l I DL1 DL2 +一 1G 2G I号变压器 2号变压器 —— ——— L一，————— )一 a内桥接线 LI 丫 L2 l l lG 2G ’ l I —————+————— ／————．1————一 DL1 { {DL2 号变压器 2号变压器 i i ————— l一 —————]一 b外桥接线 图1桥形接线图 2．2．2切除变压器 内桥接线在切除和投入变压器时操作比较复 杂例如当1号主变压器需退出运行进行检修试 验工作时，具体操作步骤如下 2010年第2期 《安徽电力科技信息》 (1)合上高压侧桥断路器DL3，再合上低压侧 母联断路器，使1号、2号主变压器低压并列运行， 以免低压侧通过大环流 (2)断开1号主变压器的低压侧断路器，断开 高压侧桥断路器DL3 (3)为防止操作过电压合上1号变压器高压 侧中性点接地闸刀 (4)断开1号进线断路器DL1 (5)拉开1号变压器高压侧闸刀1G (6)合上L1进线断路器DL1，为2号变压器提 供备用电源，按正常投入有关自动装置，将1号变 压器转冷备用，完成上述步骤，并做好安全措施 后，即完成1号变压器检修操作任务 2．2．3投入变压器 将1号变压器恢复运行时，首先拆除安全措 施后。
(1)断开L1进线断路器DL1； (2)合上1号主变压器高压侧闸刀1G； (3)合上L1进线断路器DL1； (4)拉开1号变压器中性点接地闸刀； (5)合上高压侧桥断路器DL3； (6)合上1号变压器低压侧断路器； (7)断开低压母线分段断路器； (8)断开高压桥断路器DL3 2．3 内桥接线方式故障跳闸分析 (1)当某一线路发生故障时，可以通过保护和 自动装置，断开线路断路器，合上桥断路器保证对 1号、2号变压器的正常供电例如L2线路发生故 障时，对侧线路断路器保护动作切除断路器，本站 变电站备用电源自投装置动作，根据设置的动作 逻辑，断开DL2合上DL3，将2号变压器切换到L1 线路上供电 (2)当变压器故障跳闸时，变电站供电可靠性 下降例如2号变压器发生故障时，变压器保护动 作断开L2进线断路器DL2与2号变压器低压侧 断路器L2线路断路器DL2断开后，1号变压器 失去了L2备用电源如果此时另一条进线L1事 故跳闸，就会造成全站停电的 2．4 内桥接线方式适应范围 (1)经过上述分析比较可以看出，内桥接线的 任一线路投、停操作或路障时，不会影响2台变压 器的正常运行但当变压器投、停时，操作复杂，故 障时供电可靠性降低。
(2)内桥接线方式特点是线路操作灵活方便、 电源供电可靠性强，主要适用于线路操作频繁、变 压器不经常操作的系统中由于变压器运行可靠 性相对于线路高，而且不需要经常进行操作，因此 内桥接线的应用较为广泛 3外桥接线 变压器高压侧安装断路器和闸刀，线路上只 装有闸刀，在变压器断路器外侧接入桥断路器的 母线接线方式称为外桥接线 3．1外桥接线特点 (1)外桥接线的主要特点是2台变压器分别 接有独立的断路器，变压器投、退操作方便但是 线路投、停要操作闸刀，由于闸刀不能带负荷拉 合，因此操作起来相对比较复杂 (2)路故障停电时，要拉开本侧进线闸刀 后，才能恢复变压器运行，闸刀自动分合配置困 难，人工现场拉合时问长，停电恢复时间长 3．2外侨接线操作分析 3．2．1变压器停电操作 正常方式：DL1、DL2运行、DL3断开、1号和 2号变压器运行、低压母线分段断路器断开 当某一变压器需要停电操作时，可以通过操 作，断开有关变压器两侧断路器，不会影响两路电 源进线的正常运行，保证另1台变压器具有足够 的供电可靠性例如2号变压器停电操作，将变压 器低压侧负荷转移后，可以直接断开2号变压器 两侧断路器，切除2号主变压器，不影响到L2线 路的正常运行，使1号变压器仍然具有两路备用 电源。
3．2．2外桥接线切除或投入线路时操作比较复 杂 3．2．2．1线路切除 例如：当L1线路需要停电检修时，操作步骤 如下： (1)合上断路器DL3，合上变压器低压分段断 路器，使两台变压器低压侧成并列运行状态； (2)断开l号变压器低压侧断路器； (3)合上1号变压器中性点接地闸刀； (4)断开DL1、DL3断路器； (5)断开L1线隔离开关1G1； (6)合上断路器DL3、DL1； (7)断开1号变压器中性点接地闸刀； (8)合上1号变压器低压侧断路器； 3】 2010年第2期 《安徽电力科技信息》 (9)断开低压母线分段断路器l (1O)按规程调整保护和安全自动装置，将L1 线路转检修 3．2．2．2线路恢复 路工作完毕后，L1线要恢复运行时，具 体操作步骤如下 (1)与对侧配合将L1线路转冷备用 (2)合上电源母线分段开关 (3)断开1号变压器低压侧断路器 (4)合上1号变压器中性点接地闸刀 (5)断开DL1、DL3断路器 (6)合上L1线路闸刀1G1 (7)L1对侧线路转运行 (8)合上DL3、DL1断路器 (9)断开1号变压器中性点接地闸刀 (1O)合上1号变压器低压侧断路器。
(11)断开电源母线分段断路器，断开DL3断 路器 (12)按规程调整自动装置方式 3．3外桥接线方式故障跳闸分析 正常方式：DL1、DL2运行、DL3断开、1号、2 号变压器运行、低压母线分段断路器断开 (1)当某一变压器发生故障时，可以由保护和 自动装置，断开有关变压器两侧断路器，不会影响 两路电源进线的正常运行，保证另1台变压器具 有足够的供电可靠性例如2号变压器发生故障 时，变压器保护动作断开变压器两侧断路器，将2 号变压器切除，不影响到L2线路的正常运行，使1 号变压器仍然具有两路备用电源 (2)当线路故障时会影响变压器正常运行例 如：L1线路故障，1号变压器随之停电，需要操作 断开L1线路闸刀1G隔离线路故障点后，合上 DL3开关，才能恢复对1号变压器供电，因此线路 故障情况下，变压器供电可靠性差、操作复杂，备 用电源自动投入装置不便使用(自动断开L1线路 闸刀困难) 3．4外桥接线方式适应范围 经过具体操作分析比较，可以看出：外桥接线 方式适用于变压器操作频繁、线路不需经常操作 的系统中，主要特点是变压器切换操作灵活方便， 缺点是电源进线操作灵活性差，线路切换操作复 杂，线路备用电源自动装置不方便使用。
4桥形接线继电保护与自动装置配置 下面以某一“内桥接线”方式的ll0kV变电 站(治淮变)为例，对“内桥接线”方式中，保护和自 动装置配置情况及动作逻辑进行描述治淮变一次 主接线图(10kV出线部分略)如图2 ，， v 图2治淮变电站一次接线图 4．1 继电保护装置配置情况及动作过程分析 高压侧断路器后备保护、变压器低压侧断路器后 (1)保护配置情况：llOkV I号、I号母线和 备保护，llOkV、10kV母线不装母差保护，ll0kV 568、516线路上分别装有母线压变和线路压变， 母线故障由变压器差动保护动作切除，lOkV母 变压器装有瓦斯和差动保护，可跳线路断路器、桥 线故障由变压器电压后备保护动作切除 断路器及变压器低压侧断路器同时配有变压器 (2)变保护动作逻辑：1号变压器内部故障以 32 2010年第2期 《安徽电力科技信息》 及变压器附属设备包括1lOkV母线故障时，瓦斯 或差动保护动作跳治淮变568断路器、500断路 器、o1断路器，切除故障点；1号变压器低压母线 故障(1OkV无母差保护)或lOkV出线故障断路 器、保护拒动时，变压器低压侧后备保护动作跳O1 号断路器切除故障。
当变压器内部故障或外部引 线套管故障、变压器瓦斯或差动保护拒动时，当低 压母线故障，低压后备保护或断路器拒动时，1号 变压器高压侧后备保护动作跳开治淮变568断路 器、500断路器、O1断路器，切除故障设备2号变 压器动作逻辑同1号变压器 4．2 自动装置运行方式及动作逻辑分析 4．2．1 自动装置运行方式 11OkV装有备用电源自投装置，具有4种投 入方式，即两条进线断路器互为备用和母联断路 器互为备用方式具体是568、516线路运行，500 断路器断开有两种动作方式；一种是：568线路、 500断路器运行、516断路器备用；另一种：516断 路器、500断路器运行、568断路器备用，其动作方 式可以自动识别 4．2．2备用电源自投装置动作逻辑分析 4．2．2．1方式一 568断路器送11OkV I段母线带1号变压器， 516断路器送llOkV I段母线带2号变压器，500 断路器热备用(1OkVO0断路器热备用)在此运 行方式下，备用电源自动投入装置有两种动作方 式 4．2．2．1．1备用电源自动投入装置动作方式一 当568线路永久性故障时，其动作过程如下 (1)对侧568线路保护动作跳闸，重合闸动作 重合不成功后加速跳开5 68断路器。
(2)治淮变llOkV I号母线失压，备自投装置 检I母无压、Ⅱ母有压、568断路器无流，备自投 动作延时跳开本侧568断路器，合上桥断路器500 断路器，恢复对1号变压器供电如果变压器故障 瓦斯或差动动作跳闸时，闭锁备自投装置 4．2．2．1．2备用电源自动投入装置动作方式二 当516线路永久性故障时，其动作过程如下 (1)对侧516线路保护动作跳闸，重合闸动作 。
