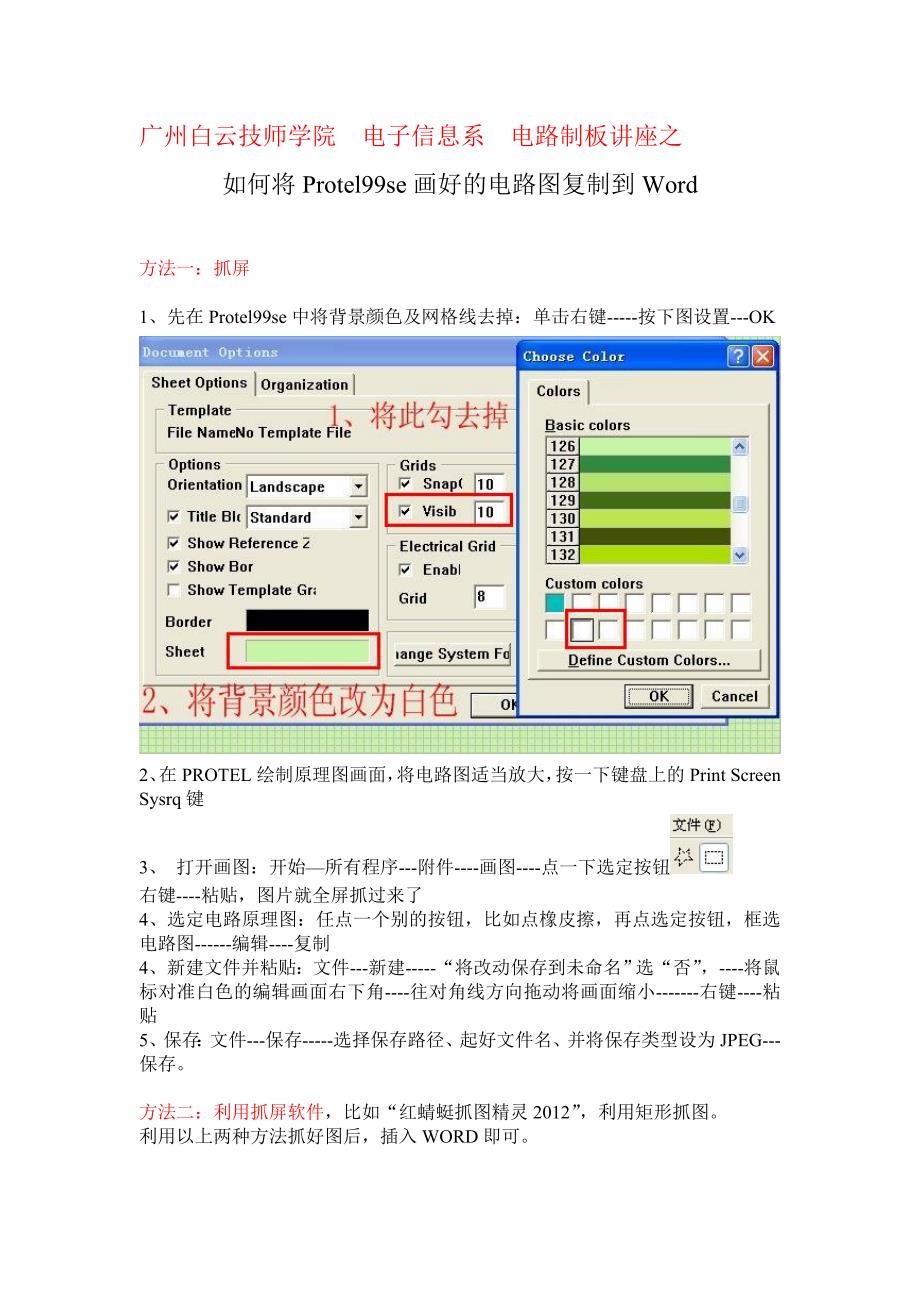

广州白云技师学院 电子信息系 电路制板讲座之如何将 Protel99se 画好的电路图复制到 Word方法一：抓屏1、先在 Protel99se 中将背景颜色及网格线去掉：单击右键-----按下图设置---OK2、在 PROTEL 绘制原理图画面，将电路图适当放大，按一下键盘上的 Print Screen Sysrq 键3、 打开画图：开始—所有程序---附件----画图----点一下选定按钮右键----粘贴，图片就全屏抓过来了4、选定电路原理图：任点一个别的按钮，比如点橡皮擦，再点选定按钮，框选电路图------ 编辑 ----复制4、新建文件并粘贴：文件---新建-----“将改动保存到未命名 ”选“否” ，----将鼠标对准白色的编辑画面右下角----往对角线方向拖动将画面缩小-------右键----粘贴5、保存：文件---保存-----选择保存路径、起好文件名、并将保存类型设为JPEG---保存方法二：利用抓屏软件，比如“红蜻蜓抓图精灵 2012”，利用矩形抓图利用以上两种方法抓好图后，插入 WORD 即可方法三：从 Protel99se 复制到 WORD1、在画原理图界面，按 Page Down 键缩小画面2、将所画原理图选中并拖动到画面的左下角3、将鼠标移到电路图的右上角，注意看屏幕左下角的坐标，比如此时为 X:380 Y:450,它说明画好这个 OTL 功率放大器电路只需要将图纸大小设为 380X450 就可以了4、设置图纸大小：单击右键-----文档选项—按下图设置 ---OK5、编辑----选择----全部-----编辑---- 复制-----对准电路图点一下6、打开 WORD，右键----粘贴，我们看到，画好的电路图就出现了。
小结：最好的方法是先将 Protel99se 的背景设为白色、并将网格线去掉，直接利用抓图软件抓图，然后将图片插入 Word.。
