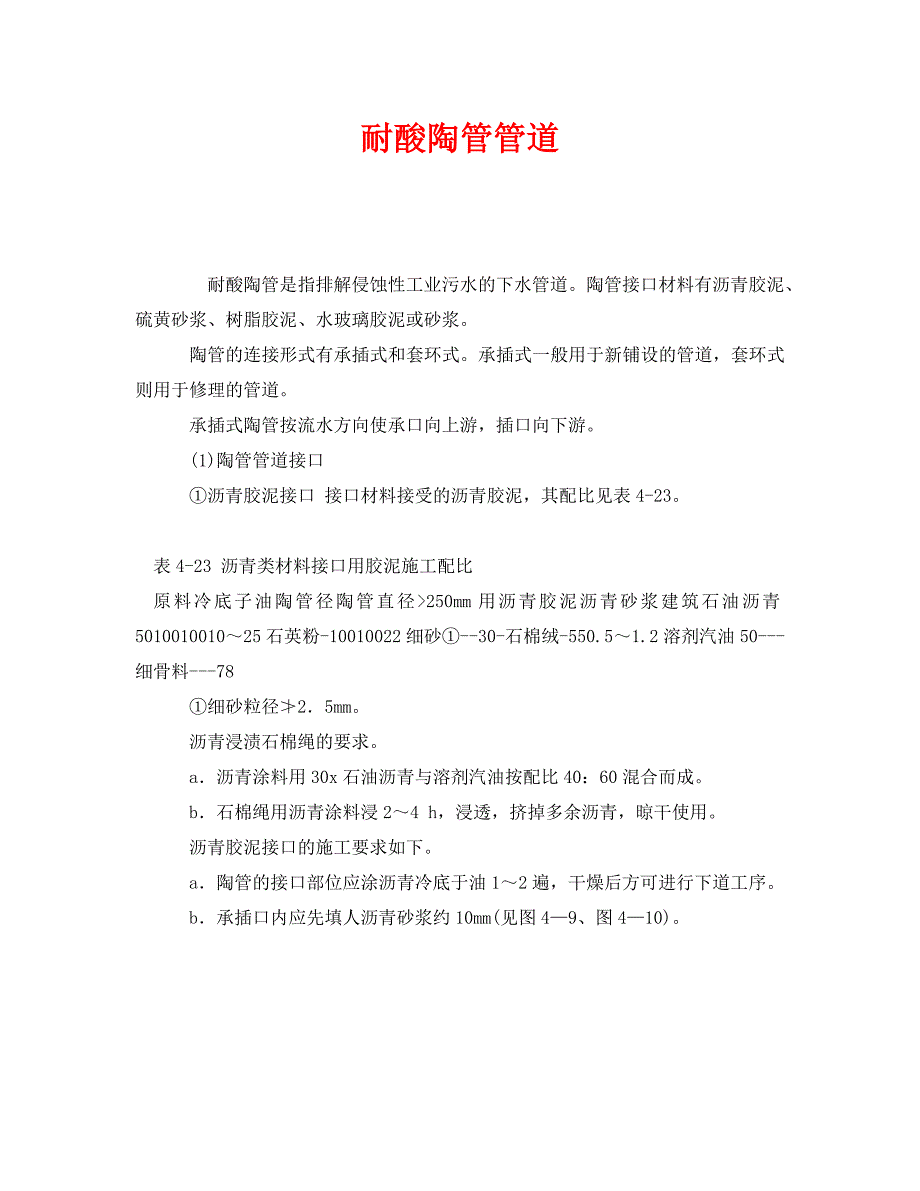

此资料由网络收集而来，如有侵权请告知上传者马上删除资料共共享，我们负责传递学问耐酸陶管管道 耐酸陶管是指排解侵蚀性工业污水的下水管道陶管接口材料有沥青胶泥、硫黄砂浆、树脂胶泥、水玻璃胶泥或砂浆 陶管的连接形式有承插式和套环式承插式一般用于新铺设的管道，套环式则用于修理的管道 承插式陶管按流水方向使承口向上游，插口向下游 (1)陶管管道接口 ①沥青胶泥接口 接口材料接受的沥青胶泥，其配比见表4-23 表4-23 沥青类材料接口用胶泥施工配比原料冷底子油陶管径陶管直径>250mm用沥青胶泥沥青砂浆建筑石油沥青5010010010～25石英粉-10010022细砂①--30-石棉绒-550.5～1.2溶剂汽油50---细骨料---78 ①细砂粒径≯2．5mm 沥青浸渍石棉绳的要求 a．沥青涂料用30x石油沥青与溶剂汽油按配比40：60混合而成 b．石棉绳用沥青涂料浸2～4 h，浸透，挤掉多余沥青，晾干使用 沥青胶泥接口的施工要求如下 a．陶管的接口部位应涂沥青冷底于油1～2遍，干燥后方可进行下道工序 b．承插口内应先填人沥青砂浆约10mm(见图4—9、图4—10)。
c．沥青浸渍石棉绳的搭接头应放在环缝上部打实应对称进行，其深度为环缝深的1/2 d. 用沥青胶泥浇灌时，承口外端部的挡板应卡严，上端应留浇灌口和排气口按规定温度一次浇灌，胶泥冷固后拆除挡板舌，接口外端准时涂上沥青砂浆 ②硫黄砂浆接口 硫黄砂浆接口示意如图4—11所示材料配比见表4—24 表4-24 硫黄砂浆配比材料质量比材料质量比硫黄50聚硫橡胶2～3石英粉或辉绿岩粉17～18石棉绒1细骨粉30 承插式接口施工按下列要求 a. 承插口黏结面应清洁，干燥 b. 承插口接口间隙应用干燥填充物(如石棉绳)，如图4—11所示 c. 硫黄砂浆浇灌前承口外端宜用橡皮管封闭，在管道顶部一侧的部位留出浇灌口，上设一漏斗浇灌时，严防杂质落入缝内，并应注意排气每个接口必需一次灌完待硫黄砂浆冷固后，将橡皮管拆除 d. 施工环境温度低于5℃时，在浇灌前，承插口应预热至40～60℃，浇灌完毕，马上掩盖保温 ③树脂胶泥接口 树脂胶泥接口示意如图4—12所示，砂浆配比见表4-25接口按下列要求 a．陶管接口部位需清理洁净，涂一层环氧涂料，干燥后，方允许进行下一道工序 b．填树脂浸石棉绳打实管接口，深度为环缝深的1／2，石棉接头应放在环缝上部。
c．浇灌树脂胶泥时，承口外端部的挡板应卡严，上端应留浇灌口和排气口将胶泥灌满，施工温度不低于10℃ d．树脂胶泥完全固化后拆除挡板，接口外端应准时抹上树脂砂浆 表4-25 常用树脂胶泥砂浆配比原料底漆胶泥质量比砂浆(质量比)1234567环氧树脂Z-44100100----100-环氧呋喃树脂(7:3)--100-----环氧酚醛树脂(7:3)---100----环氧煤焦油(1:1)----100--100酚醛树脂-----100--稀释剂5010202x～202x～202x～202x～202x～202x～20乙二胺或T316～86～86～86～88-88苯磺酰氯-----10--耐酸粉-150～202250～202250～202250～202250～202250～202250～200石英粉------300～400300～400 ④水玻璃胶泥接口 水玻璃胶泥接口示意如图4—13所示其配方见表4-26 。
