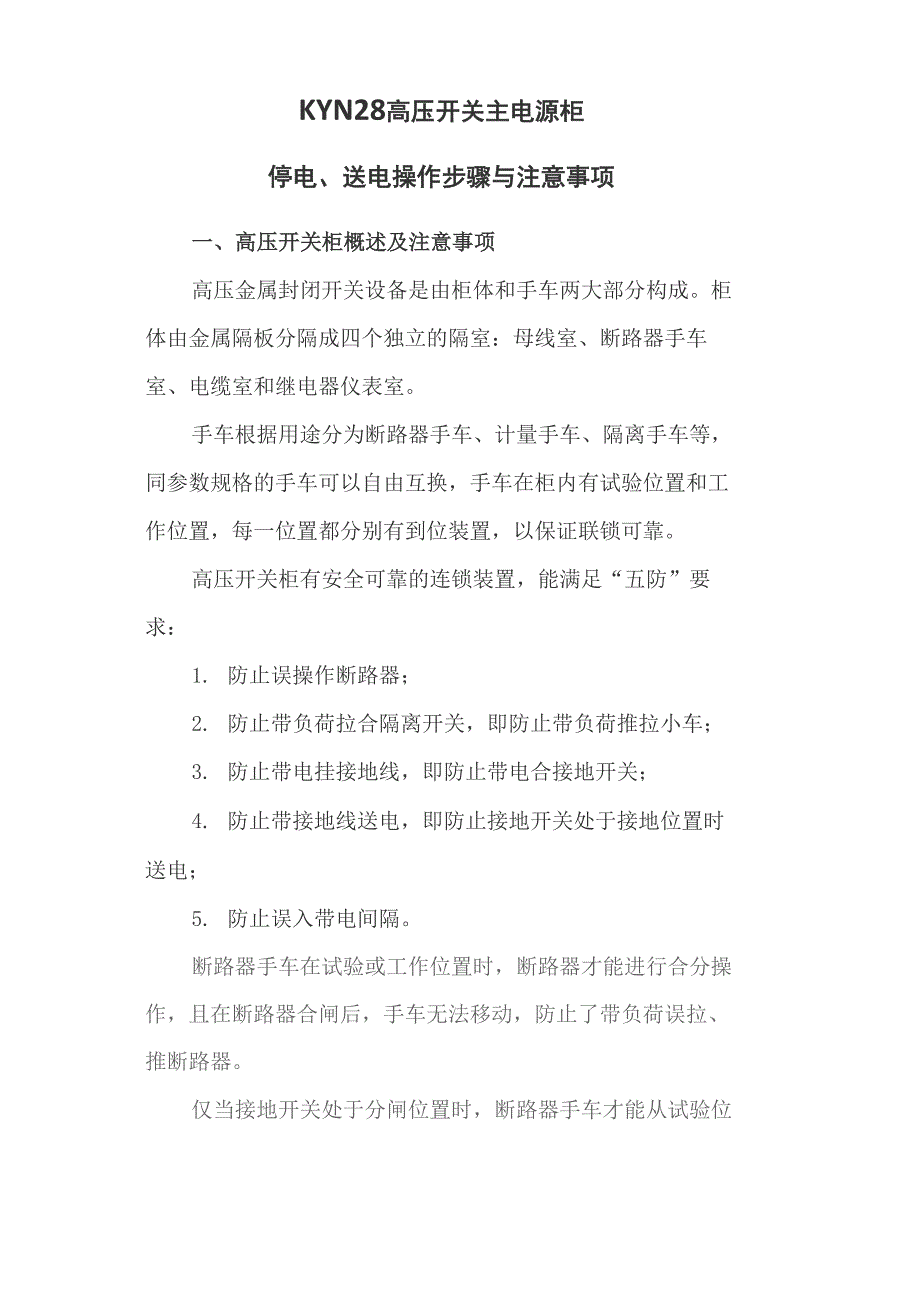

KYN28高压开关主电源柜停电、送电操作步骤与注意事项一、高压开关柜概述及注意事项高压金属封闭开关设备是由柜体和手车两大部分构成柜 体由金属隔板分隔成四个独立的隔室：母线室、断路器手车 室、电缆室和继电器仪表室手车根据用途分为断路器手车、计量手车、隔离手车等， 同参数规格的手车可以自由互换，手车在柜内有试验位置和工 作位置，每一位置都分别有到位装置，以保证联锁可靠高压开关柜有安全可靠的连锁装置，能满足“五防”要 求：1. 防止误操作断路器；2. 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3. 防止带电挂接地线，即防止带电合接地开关；4. 防止带接地线送电，即防止接地开关处于接地位置时 送电；5. 防止误入带电间隔断路器手车在试验或工作位置时，断路器才能进行合分操 作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、 推断路器仅当接地开关处于分闸位置时，断路器手车才能从试验位 置移至工作位置，仅当断路器手车处于试验位置时，接地开关 才能进行合闸操作，实现了防止带电误合接地开关及防止接地 开关处于闭合位置时关合断路器接地开关处在分闸位置时，下门及后门都无法打开，防止 了误入带电间隔断路器在工作位置时，二次插头被锁定不能拔出。
为保证 安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进 行操作二、主电源柜送电操作的七个步骤1. 关闭所有柜门及后封板并锁好2. 推上转运小车并使其定位，把断路器手车推入柜内并 使其在试验位置定位，推断路器时需把断路器两推拉把手往中 间压，同时用力往前推（往柜内推），断路器到达试验位置后, 放开推拉把手，把手应自动复位手动插上，关上手车室门并 锁好3. 观察上柜门各仪表、信号指示是否正常正常时综合 继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指 示灯均不亮，则打开上柜门，确认各母线电源开关是否合上， 如已合上各指示灯仍不亮，则需检修控制回路4. 将断路器手车摇柄插入摇柄插口并用力压下，顺时针 转动摇柄，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此 时手车处于工作位置，插头被锁定，断路器手车主回路接通， 查看相关信号因主电源与备用电源设置机械连锁，当主电源 断路器在工作位置时，备用电源断路器必须在实验位置5. 观察带电显示器，确定外线电源已送至本柜带电显 示器面板显示灯亮表示外电源已送至本柜断路器下触头如带 电显示灯不亮，则需先送外电源至本柜6. 合转换开关使断路器合闸送电，同时仪表门上红色合 闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正 常，送电成功。
操作分、合转换开关时，把操作手柄顺时针旋 转至面板指示合位置，松开手后操作手柄应自动复位至预合位 置7. 如断路器合闸后自动分闸或运行中自动分闸，则需判 断何种故障并排除后才可按以上程序重新送电当线路故障断 路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时 信号屏故障鸣响此时观察综合继保，如保护跳闸灯亮，则故 障为线路过流，在故障检修时可按信号屏复归按钮取消鸣响， 在检修完毕后，需按综合继保面板复归按钮手动复位综合继 保三、主电源柜停电操作的五个步骤1. 观察所有柜相关信号，确认所有出线柜断路器均处于 分闸位置2. 分转换开关使断路器分闸停电，同时仪表门上红色合 闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功操作合、分转换开关时，把操作手柄逆时针旋 转至面板指示分位置，松开手后操作手柄应自动复位至预分位3. 将断路器手车摇柄插入摇柄插口并用力压下，逆时针 转动摇柄，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此 时手车处于试验位置，锁定解除，打开手车室门，手动脱离插 头手车主回路断开4. 观察带电显示器，确认不带电方可继续操作进线柜 下门有电磁锁强制闭锁，只有在进线端不带电时方可解锁，但 在进线端带电时也可用钥匙紧急解锁。
进线断路器分闸并不代 表进线柜不带电，如外电源没停，此时电缆室是带高压电的5. 打开下门，验电（必需验电），放电（必需放电）， 挂接地线（必需挂接地线），维修人员可进入维护、检修。
