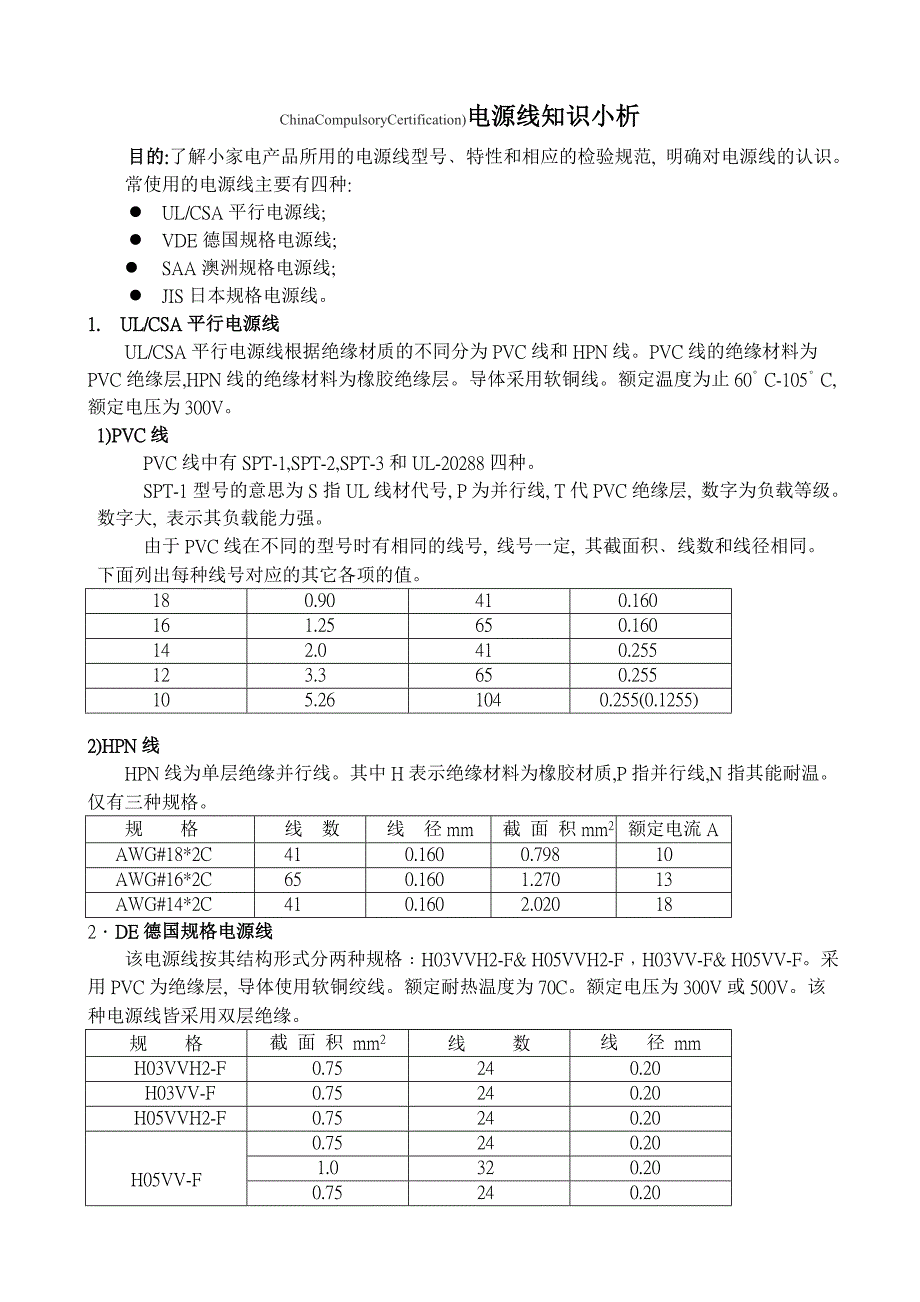

ChinaCompulsoryCertification)电源线知识小析电源线知识小析目的目的: :了解小家电产品所用的电源线型号﹑特性和相应的检验规范, 明确对电源线的认识常使用的电源线主要有四种: UL/CSA 平行电源线; VDE 德国规格电源线; SAA 澳洲规格电源线; JIS 日本规格电源线 1. 1.UL/CSAUL/CSA 平行电源线平行电源线UL/CSA 平行电源线根据绝缘材质的不同分为 PVC 线和 HPN 线PVC 线的绝缘材料为PVC 绝缘层,HPN 线的绝缘材料为橡胶绝缘层导体采用软铜线额定温度为止 60°C-105°C, 额定电压为 300V 1) 1)PVCPVC 线线PVC 线中有 SPT-1,SPT-2,SPT-3 和 UL-20288 四种SPT-1 型号的意思为 S 指 UL 线材代号, P 为并行线, T 代 PVC 绝缘层, 数字为负载等级数字大, 表示其负载能力强由于 PVC 线在不同的型号时有相同的线号, 线号一定, 其截面积﹑线数和线径相同 下面列出每种线号对应的其它各项的值18 0.90 41 0.16016 1.25 65 0.16014 2.0 41 0.25512 3.3 65 0.25510 5.26 104 0.255(0.1255)2)HPN2)HPN 线线HPN 线为单层绝缘并行线。
其中 H 表示绝缘材料为橡胶材质,P 指并行线,N 指其能耐温 仅有三种规格规 格 线 数线 径 mm截 面 积 mm2额定电流 AAWG#18*2C 41 0.160 0.798 10AWG#16*2C 65 0.160 1.270 13AWG#14*2C 41 0.160 2.020 18 2．DEDE 德国规格电源线德国规格电源线该电源线按其结构形式分两种规格﹕H03VVH2-F& H05VVH2-F﹐H03VV-F& H05VV-F 采用 PVC 为绝缘层, 导体使用软铜绞线额定耐热温度为 70C额定电压为 300V 或 500V 该种电源线皆采用双层绝缘 规 格截 面 积 mm2线 数线 径 mm H03VVH2-F0.75240.20 H03VV-F0.75240.20 H05VVH2-F0.75240.20 0.75240.201.0320.20 0.75240.20H05VV-F1.0320.20下面列出电线规格型号注释﹕例如型号为 H 05 VV 0 F 3 G 1.5依次表示﹕ 电线型号(H 为协调性化型号﹔A----为由欧洲电工标准化委员会注册的国家型号)﹔ 额定电压(03 表额定电压为 300V﹐其余雷同)﹔ 绝缘和搰套材料(J---表示玻璃纤维编织﹔N----为聚丁烯﹔R----为天然橡胶﹔T----为纺织原 料编织﹔V----为聚乙氯烯)﹔ 特殊结构(H----可分扁平线 H2 不可分扁平线﹔D----标准结构)﹔ 芯形导线型式(F----为 IEC288 第 5 节软线芯﹔H----为 IEC228 第 6 节软线芯﹔K----为固定 敷设用电缆线芯﹔芯线数﹔ 地线(G----有地线惊告标志﹔X----无地线警告标志)﹔ 芯线截面积。
2. 2.SAASAA 澳洲规格电源线澳洲规格电源线该种电源线分三种﹕单层电源线﹐双层电源线和圆形电源线单层电源线导体使用软铜线或镀锡软铜绞线﹐其余两种导体使用软铜或镀锡软铜线皆为 PVC 绝缘 规 格截 面 积 mm2线 数线 径 mm 2LDF/750.75240.20 2LDC/750.75240.20 3ASL/750.75240.20 3AS/1001.0320.20 3．ISIS 日本规格电源线日本规格电源线该电源线有三种规格 VFF HVFF﹐VCTFK HVCTFK﹐VCT FHVCTF第一种导体采 用软铜线﹐后两种采用裸软铜绞线绝缘层为 PVC额定温度﹐电压分别为 60C 和 300V规 格截 面 积 mm2线 数线 径 mm0.5200.18 0.75300.18 1.25500.18VFF HVFF 2.00370.225 0.75300.18 1.25500.18VCTFK HVCTFK 2.00370.225 0.75300.18 1.25500.18VCT FHVCTF 2.00 370.225 该类型电源线的型号注释如下﹕H V CFT K依次表示外层耐热绝缘层(H 为橡胶﹐V 为 PVC 绝缘层)﹔内绝缘层 H 与 V 的意议与上同﹔外层绝缘层花线(TF 为芯线绞合﹔FF 为平行花纹) 截面形状(K 为扁形) 。
电源线规格及主要技术指针电源线规格及主要技术指针一、电源线种类及适用销售地区电源线种类及适用销售地区﹕﹕UL(美国)CSA(加拿大) T-MARK(日本)TUV-S-D-FI- N(欧共体)SAA(澳洲) SAA/GB(澳洲/中国)咖啡 壶SPT-2HPNHHFFH03VV-F H05VV-FLFCRVV 线电熨 斗HPNHPNHHFFH03RT-FH03RT-F编织线煎烤 器HPNHPNHHFFH03VV-F H05VV-F H03RR-F H05RR-FH05RR-F橡胶线或编织线备注备注﹕﹕*CSA 规格﹕烤盘如果可以拆卸就不用接地线----两线烤盘如果为固定式(201PH) 就用接地线---三线 TUV 规格﹕如果煎烤器是用铁壳(如 299) 则用橡胶线 二、电源线有效长度电源线有效长度﹕﹕UL(美国)CSA(加拿大) T-MARK(日本)TUV-S-D-FI-N(欧共体) SAA/GB(澳洲/中国)咖啡壶 (m)0.6-1.40.9 以上1.4 以上1.01.0电熨斗 (m)2.4-3.71.83 以上1.4 以上1.8 以上1.8 以上煎烤器 (m)0.6-2.10.9 以上1.4 以上1.0 以上1.0 以上三、三、电流限制电流限制( (截面积截面积 mm2) )国家/地区额定电流 I(A)线号/截面积 (mm2)备 注10AAWG18 13A﹐15AAWG16UL (美国)18AAWG14AWG-AMERIC WIRE GAUGE(UL﹐CSA) 美国电线线规。
mm2-----其它国家都使用I<=6A0.75-1 6A
