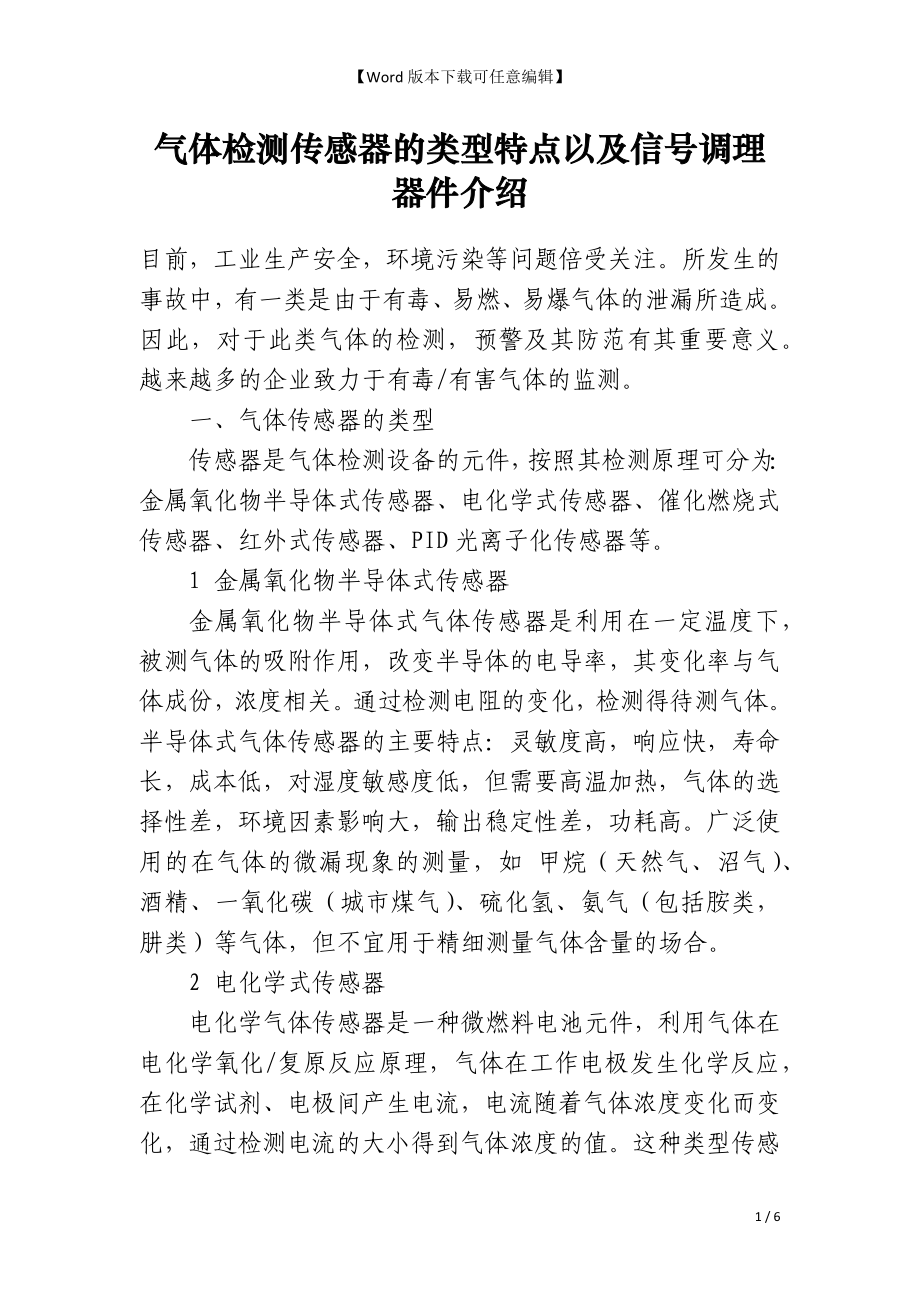

Word版本下载可任意编辑】 气体检测传感器的类型特点以及信号调理器件介绍目前，工业生产安全，环境污染等问题倍受关注所发生的事故中，有一类是由于有毒、易燃、易爆气体的泄漏所造成因此，对于此类气体的检测，预警及其防范有其重要意义越来越多的企业致力于有毒/有害气体的监测 一、气体传感器的类型 传感器是气体检测设备的元件，按照其检测原理可分为：金属氧化物半导体式传感器、电化学式传感器、催化燃烧式传感器、红外式传感器、PID光离子化传感器等 1 金属氧化物半导体式传感器 金属氧化物半导体式气体传感器是利用在一定温度下，被测气体的吸附作用，改变半导体的电导率，其变化率与气体成份，浓度相关通过检测电阻的变化，检测得待测气体半导体式气体传感器的主要特点：灵敏度高，响应快，寿命长，成本低，对湿度敏感度低，但需要高温加热，气体的选择性差，环境因素影响大，输出稳定性差，功耗高广泛使用的在气体的微漏现象的测量，如 甲烷（天然气、沼气）、酒精、一氧化碳（城市煤气）、硫化氢、氨气（包括胺类，肼类）等气体，但不宜用于精细测量气体含量的场合 2 电化学式传感器 电化学气体传感器是一种微燃料电池元件，利用气体在电化学氧化/复原反应原理，气体在工作电极发生化学反应，在化学试剂、电极间产生电流，电流随着气体浓度变化而变化，通过检测电流的大小得到气体浓度的值。
这种类型传感器包括原电池型、恒定电位电解池型、浓差电池型、极限电流型等电化学传感器的主要特点是气体的高灵敏度、选择性好，长期稳定性好，相应时间慢，但寿命短，此类传感器可以检测许多有毒气体和氧气，例如一氧化碳、硫化氢、氨气和氧气等 3 催化燃烧式传感器 催化燃烧式气体传感器是是气敏材料在通电状态下，可燃气体在催化剂作用下燃烧，由于燃烧使气敏材料温度升高从而电阻发生变化一般是在铂电阻的表面制备耐高温的催化剂层，在一定的温度下，可燃性气体在其表面催化燃烧，铂电阻温度升高，电阻变化，变化值是可燃性气体浓度的函数此类型气体传感器的主要特点是精度高，相应快，寿命长，在可燃性气体范围内，选择性差，且容易发生“传感器中毒”（有机物蒸汽会使传感器失效），有引爆气体的危险 4 红外式传感器 红外式传感器是根据光谱吸收法，气体对某个中红外区的特定波长的吸收原理，检测特征吸收峰位置的吸收强度，确定某气体的浓度及其种类其特点是，抗中毒性好，灵敏度高，但构造复杂，成本高对大多数碳氢化合物都有反应，如甲烷，乙炔，氨气，二氧化碳等，可以有效地分辨气体的种类，准确测定气体浓度 5 PID光离子化气体传感器 PID光离子化传感器由紫外灯光源和离子室等主要部分构成，通过离子室内的正负电极，形成电场，在紫外灯的照射下，离子化待测气体，生成正负离子，在电极间形成电流，经放大输出信号。
PID光离子化气体传感器精度高，灵敏度好，响应快，无中毒问题，安全可靠，但成本高，定期维护主要用于挥发性有机化物测量，如芳香烃类、酮类、醛类等 二 、信号调理要求 1 半导体式： 此类通常传感器含有4/6个引脚，如图1所示：H/h 为加热级，A/a与B/b是敏感电阻的两极，器中A/a内部短路，B/b内部短路VH是加热电压，Vc是激励电压，RL为端接负载电阻通过两端的电压VRL可得到传感器的阻值，即可得到气体的浓度（根据传感器厂家提供的特征曲线计算） 在测量VRL时，对后端的放大器和数据转换器（ADC）的要求一般不高，一般选取高输入阻抗，带宽小于1Mhz的低成本的放大器ADC：低成本，一般采用单片机（MCU）集成的ADC 分辨率》=8 bits， 采样率 《 1Kbps，或直接采用比较器，作为报警功能使用门限值的调整与负载电阻RL相关 AD8613是低成本，低功耗的放大器，带宽400Khz，失调电压2.2mV，可作为缓冲/放大电路使用 AD7170是低功耗，分辨率12bit，数据吞吐率为125hz S/D型ADC，适合低功耗，一般精度要求的数据采集系统。
2 电化学式： 电化学式传感器通常是电流方式输出，信号的灵敏度从几十nA/ppm到几百nA/ppm，其数值根据气体的种类不同而不同另外，不同厂家的传感器也略有差异此类传感器一般3个引脚，分别是工作电极（WE）/参考电极（RE）/对电极（CE） 工作电极与对电极之间流动的电流与气体浓度成比例参考电极没有电极流动，只是提供一个参考电压对于不同气体传感器，参考电压会有所不同，设计后端电路时要仔细阅读产品手册 该传感器需要使用TIA（Trans Impedance Amplifier）将电流信号转成电压信号，再开展模数转换由于信号的输出电流较小，需要选用Ib（偏置电流《10pA）较小的精细运算放大器 ADA4505-1/2/4是超低功耗，轨到轨，零交越失真输入输出放大器Ib为0.5pA，供电范围1.8～5V，每个放大器的功耗为10μA，非常适合此应用 AD7988-1是16bit分辨率，100Kbps采样率的SAR型超低功耗ADC功耗在100Kbps采样率时仅0.7mW AD7792/3是16/24bit分辨率，低功耗的S/D型ADC内部集成仪表放大器及其参考源，适于低频高精度的采样系统。
3 催化燃烧式： 催化燃烧式传感器如图5所示包括探测器端和补偿端通过配置外围的R1/R2/VR，使电桥平衡采用惠斯通电桥原理，感应电阻与环境中的可燃气体发生无焰燃烧，使温度使感应电阻的阻值发生变化，打破电桥平衡，使之输出稳定的电信号，再经过信号放大电路、稳定和处理终得到测量数在此种应用中，需要放大器有较高的共模抑制比，低失调电压，可选用仪表放大器实现 AD8420是低功耗90μA，宽电压供电范围2.7V～36V，高共模抑制（》100dB）的轨到轨输出的仪表放大器 气体检测传感器的类型特点以及信号调理器件介绍 4 红外式： 热势电是红外传感器中重要的一种，其传感器及其典型接口电路如图7和图8所示，框中部分是传感器，内部集成有JFET和CMOS运放两种形式对外部均需要精细运算放大器对输出的信号开展调理温度的变化对于此类传感器影响较大，一般有温度校正的环节 气体检测传感器的类型特点以及信号调理器件介绍 5 PID光离子化式： PID光电离式传感器的电路部分不仅包括信号的检测电路，还包括紫外光的电源驱动，风扇控制电路等控制。
严格的说，它是一个气体探测器，而非传感器以下仅讨论起信号的检测部分光离化后，产生的离子流通常在0.1nA的等级，需要微弱信号检测技术需超低偏流的TIA放大器，处理噪声极为重要，如图9所示信号放大之后需要高精度，低噪声的模数转换器ADC当然，也有一些传感器将这些都处理好，提供应用户的直接是mV级灵敏度的电压信号再此根底上，用户就可以通过简单的放大电路开展处理 气体检测传感器的类型特点以及信号调理器件介绍 图9：微弱电流检测TIA AD549L：针对微弱电流信号的检测，它是提供了目前业界出色的超低偏流放大器，Ib仅60fA max AD7190是分辨率24bit，超高精度S/D型ADC，在4.7Hz吞吐率，增益128时，噪声水平仅为8.5nV/sqrt Hz.广泛的用于超高精度数据采样系统 对于气体传感器后端的信号处理，ADI提供了非常有竞争力的信号调理产品，如上所述的运算放大器、仪表放大器、数据转换器等表1给出了针对不同类型的气体传感器对信号调理器件的主要参数需求，及其推荐器件 气体检测传感器的类型特点以及信号调理器件介绍 表1： 信号调理要求VS气体传感器类型 三、综述 有毒有害等气体的检测，已成为环境监测与化学分析应用的一个重要分支，其传感器的发展随着应用的需求也在发生着变化。
同时，对后端的信号处理，也提出了挑战ADI公司一直致力于精细信号处理，其的技术及信号调理产品（放大器，数据转换器等）在气体测量的可靠性，精准性方面，带来了出色的性能，很好的满足这一应用的需求6 / 6。
