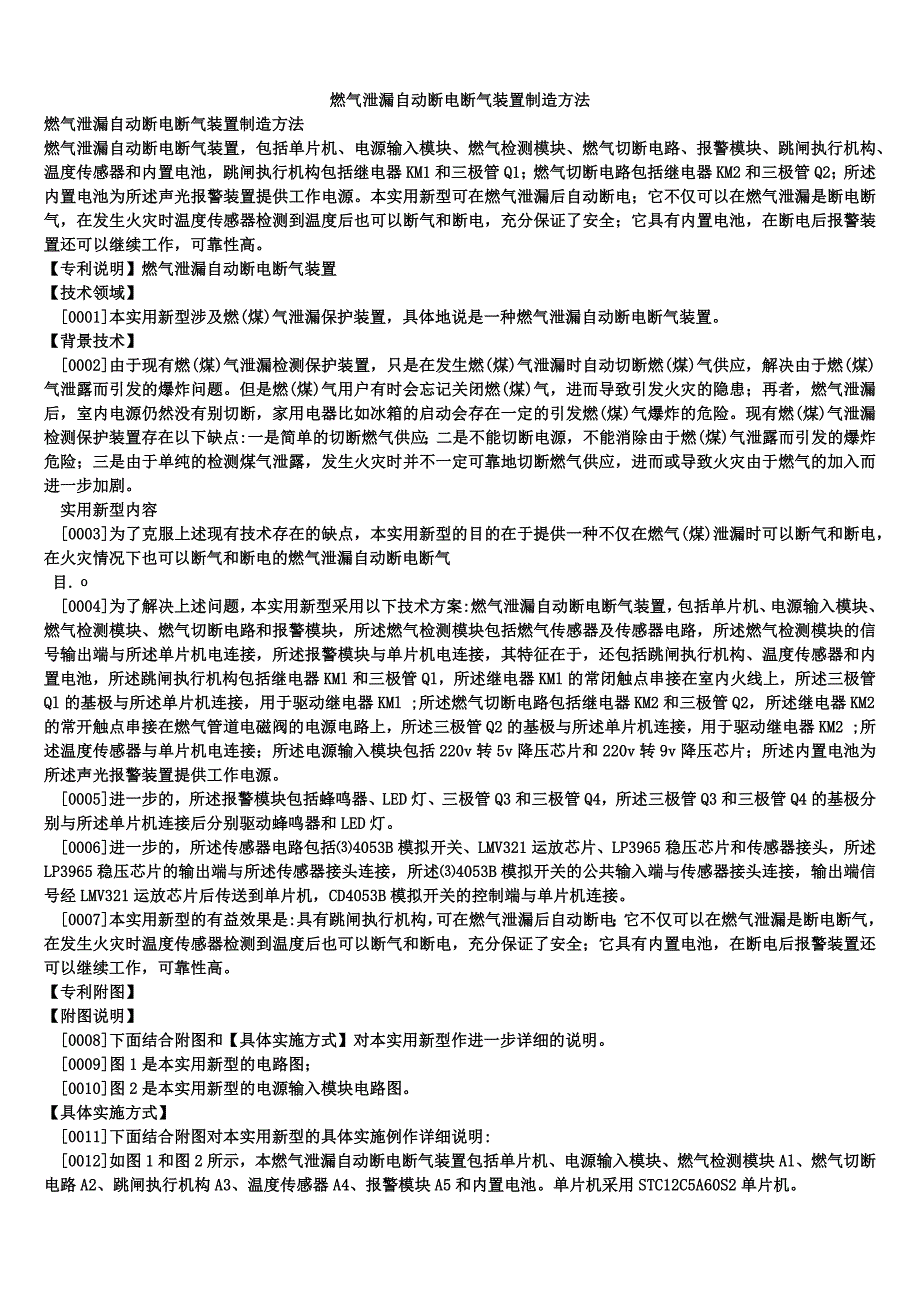

燃气泄漏自动断电断气装置制造方法燃气泄漏自动断电断气装置制造方法燃气泄漏自动断电断气装置，包括单片机、电源输入模块、燃气检测模块、燃气切断电路、报警模块、跳闸执行机构、温度传感器和内置电池，跳闸执行机构包括继电器KM1和三极管Q1；燃气切断电路包括继电器KM2和三极管Q2；所述内置电池为所述声光报警装置提供工作电源本实用新型可在燃气泄漏后自动断电；它不仅可以在燃气泄漏是断电断气，在发生火灾时温度传感器检测到温度后也可以断气和断电，充分保证了安全；它具有内置电池，在断电后报警装置还可以继续工作，可靠性高专利说明】燃气泄漏自动断电断气装置【技术领域】 [0001]本实用新型涉及燃(煤)气泄漏保护装置，具体地说是一种燃气泄漏自动断电断气装置背景技术】 [0002]由于现有燃(煤)气泄漏检测保护装置，只是在发生燃(煤)气泄漏时自动切断燃(煤)气供应，解决由于燃(煤)气泄露而引发的爆炸问题但是燃(煤)气用户有时会忘记关闭燃(煤)气，进而导致引发火灾的隐患；再者，燃气泄漏后，室内电源仍然没有别切断，家用电器比如冰箱的启动会存在一定的引发燃(煤)气爆炸的危险现有燃(煤)气泄漏检测保护装置存在以下缺点:一是简单的切断燃气供应；二是不能切断电源，不能消除由于燃(煤)气泄露而引发的爆炸危险；三是由于单纯的检测煤气泄露，发生火灾时并不一定可靠地切断燃气供应，进而或导致火灾由于燃气的加入而进一步加剧。
实用新型内容 [0003]为了克服上述现有技术存在的缺点，本实用新型的目的在于提供一种不仅在燃气(煤)泄漏时可以断气和断电，在火灾情况下也可以断气和断电的燃气泄漏自动断电断气 目.ο [0004]为了解决上述问题，本实用新型采用以下技术方案:燃气泄漏自动断电断气装置，包括单片机、电源输入模块、燃气检测模块、燃气切断电路和报警模块，所述燃气检测模块包括燃气传感器及传感器电路，所述燃气检测模块的信号输出端与所述单片机电连接，所述报警模块与单片机电连接，其特征在于，还包括跳闸执行机构、温度传感器和内置电池，所述跳闸执行机构包括继电器KMl和三极管Ql，所述继电器KMl的常闭触点串接在室内火线上，所述三极管Ql的基极与所述单片机连接，用于驱动继电器KMl ;所述燃气切断电路包括继电器KM2和三极管Q2，所述继电器KM2的常开触点串接在燃气管道电磁阀的电源电路上，所述三极管Q2的基极与所述单片机连接，用于驱动继电器KM2 ;所述温度传感器与单片机电连接；所述电源输入模块包括220v转5v降压芯片和220v转9v降压芯片；所述内置电池为所述声光报警装置提供工作电源 [0005]进一步的，所述报警模块包括蜂鸣器、LED灯、三极管Q3和三极管Q4，所述三极管Q3和三极管Q4的基极分别与所述单片机连接后分别驱动蜂鸣器和LED灯。
[0006]进一步的，所述传感器电路包括⑶4053B模拟开关、LMV321运放芯片、LP3965稳压芯片和传感器接头，所述LP3965稳压芯片的输出端与所述传感器接头连接，所述⑶4053B模拟开关的公共输入端与传感器接头连接，输出端信号经LMV321运放芯片后传送到单片机，CD4053B模拟开关的控制端与单片机连接 [0007]本实用新型的有益效果是:具有跳闸执行机构，可在燃气泄漏后自动断电；它不仅可以在燃气泄漏是断电断气，在发生火灾时温度传感器检测到温度后也可以断气和断电，充分保证了安全；它具有内置电池，在断电后报警装置还可以继续工作，可靠性高专利附图】【附图说明】 [0008]下面结合附图和【具体实施方式】对本实用新型作进一步详细的说明 [0009]图1是本实用新型的电路图； [0010]图2是本实用新型的电源输入模块电路图具体实施方式】 [0011]下面结合附图对本实用新型的具体实施例作详细说明: [0012]如图1和图2所示，本燃气泄漏自动断电断气装置包括单片机、电源输入模块、燃气检测模块Al、燃气切断电路A2、跳闸执行机构A3、温度传感器A4、报警模块A5和内置电池。
单片机采用STC12C5A60S2单片机 [0013]所述燃气检测模块Al包括燃气传感器及传感器电路，所述传感器电路包括⑶4053B模拟开关、LMV321运放芯片、LP3965稳压芯片和传感器接头P3燃气传感器在图中未画出，使用时它连接在传感器接头P3上所述LP3965稳压芯片的输出端VOUT与所述传感器接头的接点4连接，其中，Y端连接滑动电阻R12后，再串联电阻R5后与传感器接头的接点3连接所述CD4053B模拟开关的公共输入端X和Y与传感器接头连接，输出端信号经LMV321运放芯片后传送到单片机P0.4和P0.5引脚，⑶4053B模拟开关的控制端A和B与单片机的P0.6引脚连接对于传感器电路，本实用新型也仅仅提供了一个实施例而已，本实用新型的重点不在于与本传感器电路本身，由于本领域的技术人员可以有多种方式实现，因此，本领域技术人员用现有的传感器电路替换本实用新型中的电路或者在不脱离传感器电路本质的情况下做出的改变对本实用新型整体而言并没有什么实质性改变，因此用现有的传感器电路替换本实用新型中的电路或者在不脱离传感器电路本质的情况下做出的改变也属于本实用新型的保护范围 [0014]所述报警模块A5与单片机电连接，其包括蜂鸣器FM、LED灯D1、三极管Q3和三极管Q4，所述三极管Q3和三极管Q4的基极分别串接电阻R66和电阻R44后与所述单片机的Pl.1引脚和Pl.3引脚连接，三极管Q3和三极管Q4的集电极分别连接蜂鸣器FM和LED灯Dl，用于驱动蜂鸣器FM和LED灯Dl。
[0015]所述跳闸执行机构A3包括继电器KMl和三极管Ql，所述继电器KMl的常闭触点串接在室内220v火线上，所述三极管Ql的基极串接电阻R55后与所述单片机连接，用于驱动继电器KM1所述燃气切断电路A2原理与跳闸执行机构A3相同，包括继电器KM2和三极管Q2，所述继电器KM2的常开触点串接在燃气管道电磁阀的9v电源电路上，接线端子P22用于连接电磁阀所述三极管Q2的基极与所述单片机P3.3引脚连接，用于驱动继电器KM2 [0016]所述温度传感器采用DS18B20，它的DQ引脚与单片机的P4.1引脚电连接所述电源输入模块包括220v转5v降压芯片Tl和220v转9v降压芯片T2，对于220v转5v降压芯片和220v转9v降压芯片，其可选择的种类较多，在这里不再举例所述内置电池为所述声光报警装置提供工作电源 [0017]本实用新型的工作原理是:当燃气传感器检测到有燃气泄漏后，信号经传感器电路传至单片机，单片机驱动跳闸执行机构A3和燃气切断电路A2的继电器工作，电路和燃气均被切断，同时，报警模块发出声光报警，由于该装置内设置有内置电池，所以切断电路后报警模块仍然能够工作当温度过高后，温度传感器将信号发送给单片机，单片机同样进行停电和断气，保证了防止燃气泄漏导致的火灾恶化。
权利要求】1.燃气泄漏自动断电断气装置，包括单片机、电源输入模块、燃气检测模块、燃气切断电路和报警模块，所述燃气检测模块包括燃气传感器及传感器电路，所述燃气检测模块的信号输出端与所述单片机电连接，所述报警模块与单片机电连接，其特征在于，还包括跳闸执行机构、温度传感器和内置电池，所述跳闸执行机构包括继电器KMl和三极管Q1，所述继电器KMl的常闭触点串接在室内火线上，所述三极管Ql的基极与所述单片机连接，用于驱动继电器KMl ;所述燃气切断电路包括继电器KM2和三极管Q2，所述继电器KM2的常开触点串接在燃气管道电磁阀的电源电路上，所述三极管Q2的基极与所述单片机连接，用于驱动继电器KM2 ;所述温度传感器与单片机电连接；所述电源输入模块包括220v转5v降压芯片和220v转9v降压芯片；所述内置电池为声光报警装置提供工作电源2.根据权利要求1所述的燃气泄漏自动断电断气装置，其特征在于，所述报警模块包括蜂鸣器、LED灯、三极管Q3和三极管Q4，所述三极管Q3和三极管Q4的基极分别与所述单片机连接后分别驱动蜂鸣器和LED灯3.根据权利要求1所述的燃气泄漏自动断电断气装置，其特征在于，所述传感器电路包括⑶4053B模拟开关、LMV321运放芯片、LP3965稳压芯片和传感器接头，所述LP3965稳压芯片的输出端与所述传感器接头连接，所述CD4053B模拟开关的公共输入端与传感器接头连接，输出端信号经LMV321运放芯片后传送到单片机，⑶4053B模拟开关的控制端与单片机连接。
