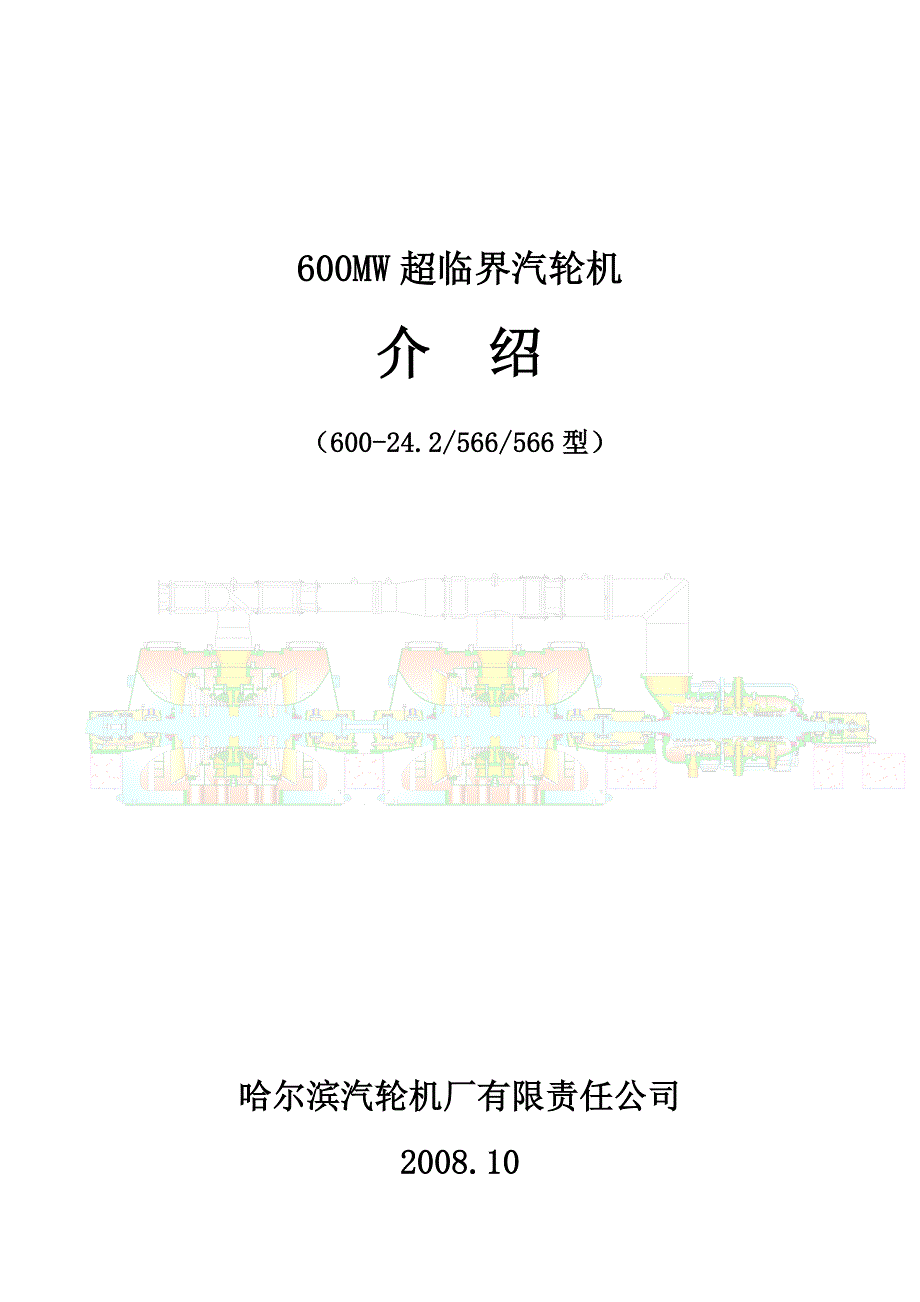

600MW超临界汽轮机介 绍（600-24.2/566/566型）哈尔滨汽轮机厂有限责任公司2008.10 目 录1 概述 12哈汽公司超临界汽轮机业绩 33 汽轮机主要结构 63.1 叶片 63.2 转子 73.3 汽缸 73.4 轴承 93.5 大气阀 103.6 阀门 113.6.1 主汽阀 113.6.2 调节阀 113.6.3 再热主汽阀 123.6.4 再热调节阀 133.7 盘车装置 134 防固粒腐蚀措施 135 预防蒸汽激振力措施 146 三缸四排汽超超临界汽轮机主要设计特点 147 主要技术规范 158.主要工况热平衡图 169 机组运行情况 239.1性能试验情况 231 概述哈汽公司600MW超临界汽轮机为单轴、三缸、四排汽、一次中间再热、凝汽式机组高中压汽轮机采用合缸结构，低压积木块采用哈汽成熟的600MW超临界机组积木块应用哈汽公司引进三菱技术制造的1029mm末级叶片机组的通流及排汽部分采用三维设计优化，具有高的运行效率机组的组成模块经历了大量的实验研究，并有成熟的运行经验，机组运行高度可靠。
机组设计有两个主汽调节联合阀，分别布置在机组的两侧阀门通过挠性导汽管与高中压缸连接，这种结构使高温部件与高中压缸隔离，大大的降低了汽缸内的温度梯度，可有效防止启动过程缸体产生裂纹主汽阀、调节阀为联合阀结构，每个阀门由一个水平布置的主汽阀和两个垂直布置的调节阀组成这种布置减小了所需的整体空间，将所有的运行部件布置在汽轮机运行层以上，便于维修调节阀为柱塞阀，出口为扩散式来自调节阀的蒸汽通过四个导汽管（两个在上半，两个在下半）进入高中压缸中部，然后通入四个喷嘴室导汽管通过挠性进汽套筒与喷嘴室连接进入喷嘴室的蒸汽流过冲动式调节级，做功后温度明显下降，然后流过反动式高压压力级，做功后通过外缸下半上的排汽口排入再热器再热后的蒸汽通过布置在汽缸前端两侧的两个再热主汽阀和四个中压调节阀返回中压部分，中压调节阀通过挠性导汽管与中压缸连接，因此降低了各部分的热应力蒸汽流过反动式中压压力级，做功后通过高中压外缸上半的出口离开中压缸出口通过连通管与低压缸连接高压缸与中压缸的推力是单独平衡的，因此中压调节阀或再热主汽阀的动作对推力轴承负荷的影响很小汽轮机留有停机后强迫冷却系统的接口位于高中压导汽管的疏水管道上的接头可永久使用，高中压缸上的现场平衡孔可临时使用。
汽轮机的外形图及纵剖面图见图1哈尔滨汽轮机厂有限责任公司 2 图1 汽轮机外形及纵剖面图2哈汽公司超临界汽轮机业绩哈汽公司采用三菱公司超临界汽轮机技术处于世界领先水平，对于同一等级的600MW超临界机组，目前为哈汽公司已经制造投运了多台超临界汽轮机，已经拥有丰富的制造和运行经验哈汽公司超临界业绩表600MW等级超临界机组（截止2007.11.28）1华能沁北电厂1#CLN600—24.2/566/566冷凝三缸四排汽60020042华能沁北电厂2#CLN600—24.2/566/566冷凝三缸四排汽60020043苏州工业园华能发电厂1#CLN600—24.2/566/566冷凝三缸四排汽6002006.14苏州工业园华能发电厂2#CLN600—24.2/566/566冷凝三缸四排汽6002006.25华能汕头电厂CLN600—24.2/566/566冷凝三缸四排汽6002005.106河北西柏坡电厂5#CLN600—24.2/538/566冷凝三缸四排汽6002006.87河北西柏坡电厂6#CLN600—24.2/538/566冷凝三缸四排汽6002006.118广东大唐潮洲三百门电厂1#CLN600—24.2/566/566冷凝三缸四排汽6002006.59广东大唐潮洲三百门电厂2#CLN600—24.2/566/566冷凝三缸四排汽6002006.710三门峡电厂1#CLN600—24.2/566/566冷凝三缸四排汽6002006.611三门峡电厂2#CLN600—24.2/566/566冷凝三缸四排汽6002006.812大唐福建宁德电厂1#CLN600—24.2/566/566冷凝三缸四排汽6002006.613大唐福建宁德电厂2#CLN600—24.2/566/566冷凝三缸四排汽6002006.814浙江大唐乌沙山电厂1#CLN600—24.2/566/566冷凝三缸四排汽6002006.415浙江大唐乌沙山电厂2#CLN600—24.2/566/566冷凝三缸四排汽6002006.716浙江大唐乌沙山电厂3#CLN600—24.2/566/566冷凝三缸四排汽6002006.817浙江大唐乌沙山电厂4#CLN600—24.2/566/566冷凝三缸四排汽6002006.1118武汉华中华能电厂1#CLN600—24.2/566/566冷凝三缸四排汽6002006.1019武汉华中华能电厂2#CLN600—24.2/566/566冷凝三缸四排汽6002006.1220辽宁清河发电有限责任公司CLN600—24.2/566/566冷凝三缸四排汽600200821平顶山姚孟第二发电公司1#CLN600—24.2/566/566冷凝三缸四排汽6002007.1022平顶山姚孟第二发电公司2#CLN600—24.2/566/566冷凝三缸四排汽600200723国电康平电厂1#CLN600-24.2/566/566冷凝三缸四排汽600200824国电康平电厂2#CLN600-24.2/566/566冷凝三缸四排汽600200825国电庄河电厂1#CLN600—24.2/566/566冷凝三缸四排汽6002007.826国电庄河电厂2#CLN600—24.2/566/566冷凝三缸四排汽6002007.1127国电双鸭山电厂1#CLN600—24.2/566/566冷凝三缸四排汽600200728国电双鸭山电厂2#CLN600—24.2/566/566冷凝三缸四排汽600200729华能鹤岗发电厂3#CLN600—24.2/566/566冷凝三缸四排汽6002007.430华能沁北电厂3#CLN600—24.2/566/566冷凝三缸四排汽600200831华能沁北电厂4#CLN600—24.2/566/566冷凝三缸四排汽600200832华能安徽巢湖电厂1#CLN600—24.2/566/566冷凝三缸四排汽600200833华能安徽巢湖电厂2#CLN600—24.2/566/566冷凝三缸四排汽600200834马鞍山当涂发电有限公司1#CLN660—24.2/566/566冷凝三缸四排汽660200935马鞍山当涂发电有限公司2#CLN660—24.2/566/566冷凝三缸四排汽660200936华能九台电厂1#CLN670—24.2/566/566冷凝三缸四排汽670200837华能九台电厂2#CLN670—24.2/566/566冷凝三缸四排汽670200838国华黄骅电厂3#CLN660—24.2/566/566冷凝三缸四排汽660200939国华黄骅电厂4#CLN660—24.2/566/566冷凝三缸四排汽660200940大唐长山电厂1#CLN660—24.2/566/566冷凝三缸四排汽660200941大唐长山电厂2#CLN660—24.2/566/566冷凝三缸四排汽660200942河北国华定洲电厂3#CLN660—24.2/566/566冷凝三缸四排汽660200943河北国华定洲电厂4#CLN660—24.2/566/566冷凝三缸四排汽660200944大唐华银金竹山发电厂3#CLN600—24.2/566/566冷凝三缸四排汽660200845大唐华银金竹山发电厂4#CLN600—24.2/566/566冷凝三缸四排汽660200946湖南株洲攸县电厂3#CLN600—24.2/566/566冷凝三缸四排汽600200847湖南株洲攸县电厂4#CLN600—24.2/566/566冷凝三缸四排汽600200948华电贵州桐梓电厂1#CLN600—24.2/566/566冷凝三缸四排汽600201049华电贵州桐梓电厂2#CLN600—24.2/566/566冷凝三缸四排汽600201050云南华电镇雄电厂1#CLN600—24.2/566/566冷凝三缸四排汽600200851云南华电镇雄电厂2#CLN600—24.2/566/566冷凝三缸四排汽600200952湖南宝庆电厂1#CLN660—24.2/566/566冷凝三缸四排汽660200953湖南宝庆电厂2#CLN660—24.2/566/566冷凝三缸四排汽660200954国电泉州发电有限公司1#CLN670—24.2/566/566冷凝三缸四排汽670200955国电泉州发电有限公司2#CLN670—24.2/566/566冷凝三缸四排汽670200956华能伊敏电厂3#CLN600—24.2/566/566冷凝三缸四排汽600201057华能伊敏电厂4#CLN600—24.2/566/566冷凝三缸四排汽600201058贵州华电塘寨发电有限公司1#CLN600—24.2/566/566冷凝三缸四排汽600201059贵州华电塘寨发电有限公司2#CLN600—24.2/566/566冷凝三缸四排汽600201010哈尔滨汽轮机厂有限责任公司 。
