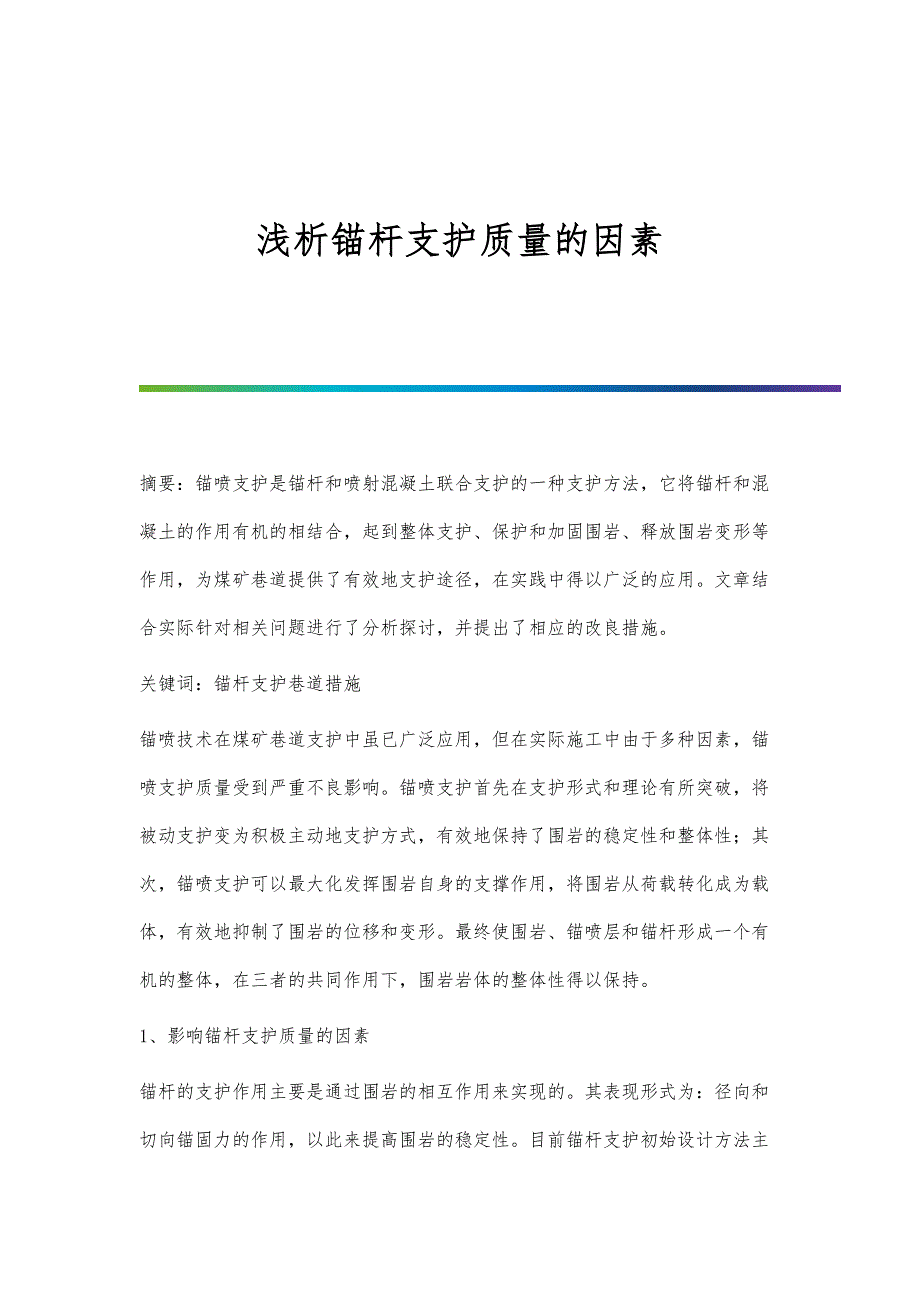

浅析锚杆支护质量的因素 摘要：锚喷支护是锚杆和喷射混凝土联合支护的一种支护方法，它将锚杆和混凝土的作用有机的相结合，起到整体支护、保护和加固围岩、释放围岩变形等作用，为煤矿巷道提供了有效地支护途径，在实践中得以广泛的应用文章结合实际针对相关问题进行了分析探讨，并提出了相应的改良措施关键词：锚杆支护巷道措施锚喷技术在煤矿巷道支护中虽已广泛应用，但在实际施工中由于多种因素，锚喷支护质量受到严重不良影响锚喷支护首先在支护形式和理论有所突破，将被动支护变为积极主动地支护方式，有效地保持了围岩的稳定性和整体性；其次，锚喷支护可以最大化发挥围岩自身的支撑作用，将围岩从荷载转化成为载体，有效地抑制了围岩的位移和变形最终使围岩、锚喷层和锚杆形成一个有机的整体，在三者的共同作用下，围岩岩体的整体性得以保持1、影响锚杆支护质量的因素锚杆的支护作用主要是通过围岩的相互作用来实现的其表现形式为：径向和切向锚固力的作用，以此来提高围岩的稳定性目前锚杆支护初始设计方法主要有：工程类比法、理论计算方法和数值计算方法的结合由于在支护设计理论研究方面还有许多的欠缺，在我国目前主要是采用工程类比的方法进行锚杆的初始设计，在定量设计方面突破不大。
在测试技术和手段、支护材料、支护的可靠性等方面与国外发达国家仍然有很大的差距1.1锚杆材质对支护质量的影响锚杆常用的金属材料多采用Q235（A3）圆钢作为锚杆杆体，其屈服强度为240MPa这种材料的力学性能直接影响着锚杆的强度和可延伸性等力学性能，再加上加工工艺的局限性使其锚尾有效直径比锚杆实际公称直径小1.8mm―2.1mm，截面面积减少20%―25%大量研究表明，锚尾的受力十分复杂，不但承受轴向拉应力，还要受到弯曲应力的作用，工作条件恶劣，受力大，因此，要求锚尾的螺纹强度有效截面直径不小于杆体的实际公称直径采用高强度或者超高强度金属材料作为杆体材料，可以大大提高锚杆的力学性能比如采用16Mn钢并对其进行冷拉、滚丝处理，或者选用20MnSi钢对其经特殊工艺热轧为左旋无纵筋螺纹钢锚杆，可以使其屈服强度提高到650MPa，这样会提高锚杆的适用范围近年来，各国正大力发展高强、超高强锚杆，破断荷载一般为200kN―300kN例如澳大利亚研究的HS1045高强度锚杆用钢等1.2锚固剂对支护质量的影响锚固剂材料原先都是采用快硬水泥锚固剂，这种锚固剂在使用过程中，存在水灰比难于掌握、凝结时间长、施工难度大、人为因素影响波动大等缺陷。
锚杆与围岩紧密接触，可以使锚杆与岩体之间具备良好的传力性能采用树脂锚固剂可以使杆体强度大大提高，尾部螺纹强度基本上与杆体本身等强树脂锚固剂可以缩短固化时间，安装后15min，树脂固化程度就可以达到80%―90%与传统锚固剂相比树脂锚固剂具有：初锚力大、锚固可靠、超早强、微膨胀、承载快、便于操作等特性，可以减少人为因素的影响，达到最佳的锚固效果近年来随着矿井开采深度的增加和地质条件的不断变化，使树脂锚固剂的应用研究也进一步拓宽1.3“三径”匹配不合理对支护质量的影响三径”匹配不合理是指锚杆的直径、孔径、锚固剂直径三径匹配不合理钻孔的直径与锚杆直径相差过大或者过小时锚杆的锚固力就会很小，钻孔直径过大时，锚杆不能有效地刺破树脂药卷和均匀地搅拌混合锚固剂；过小时锚固剂得不到有效的空间，只有达到合理的匹配后才能获得最大的锚固力在保证能够顺利安装的条件下，树脂药卷的直径应该尽量地增大，使其能够充分固化，使锚杆获得最大的锚固力树脂药卷直径较大时可以减少树脂在孔中的原始长度，当巷道高度较小时可以使锚杆安装时有足够的空间由于“三径”匹配不合理使煤巷锚杆支护失效形式主要有：锚杆与锚固剂同时沿着钻孔壁滑动；锚杆可以从锚固剂中拔出；锚固剂被剪切破坏。
1.4锚杆支护时间对支护质量的影响煤矿巷道在开挖后，围岩的受力状态发生了改变，由原来的三向变为二向受力状态，变形和位移开始加大如果这时得不到及时支护，就有可能对巷道的安全造成隐患，准确把握支护时间，对于巷道支护效果至关重要，在工程实践中，一般从放炮到锚杆的安装以不超过4h为宜，在一些稳定性较差的岩层中，支护应紧跟工作面，以不超过2h为宜2.2混凝土喷射过厚对支护质量的影响混凝土喷层的作用主要体现在2个方面，一是起着参与并形成组合拱结构的作用，为了起到这个作用，必须是混凝土喷层与围岩紧密结合并伴随着围岩的变形而不发生离层的现象，所以喷层并不是越厚越好，随着混凝土喷层厚度的增加，其刚度也随之增加，这就使得喷层与围岩容易发生离层现象，从而最终导致巷道的破坏二是起到保护巷道不被侵蚀的作用在工程实践中，一般巷道混凝土喷层以80mm―120mm为宜；对于稳定的巷道，也可在30mm―50mm之间；对于喷层厚度在50mm―100mm以上时，应该分层喷射，以达到喷射效果，并可降低成本2.3喷射混凝土工艺对支护质量的影响在实际操作中，由于工作风压、喷头与受喷面的距离、喷射方向等混凝土喷射工艺的问题导致混凝土回弹率高，目前回弹率一般在30%，一些矿井甚至高达40%―50%，严重影响支护质量、成本和劳动效率。
实践表明，正确的控制喷射风压对于减少回弹率、保证混凝土的质量和降低喷射作业时的粉尘飞扬都有良好的效果.3、煤矿锚喷支护中应该采取的措施通过分析锚喷支护中存在的问题，提出了解决这些问题的一些措施，为锚喷支护的改进与完善提供借鉴3.1完善锚喷支护的监测工作锚喷支护是一种隐蔽性很强的工程，只有完善锚喷支护的监测工作才能确保巷道的安全可靠性由于理论和技术条件的限制，锚喷支护技术必然存在支护不足区域，只有采用各种监测方法，及时地发现问题，才能最大限度地控制事故的发生3.2选择合理的锚喷支护结构由于井下地质条件复杂，岩体结构多变，在应用锚喷支护技术时必须根据具体情况分析，因地制宜，制定合理的锚喷支护结构开发推广适用性强的锚喷联合支护形式，如锚喷网支护、锚喷网加型钢联合支护等3.3进一步研究锚喷支护机理，完善支护工艺研究高强度喷射混凝土及高强度的锚杆、锚索等支护材料，以解决深部巷道锚喷支护问题3.4建立一套合理的锚杆支护设计方法随着新奥法、收敛约束法在国际上的流行，美国、澳大利亚等国采用了“地质力学评估-计算机数值模拟进行初始设计-现场施工、监测-信息反馈、修改完善设计“的设计方法煤层巷道中采用锚杆与锚索联合支护进行补强。
由于煤矿综放面回采巷道断面大，围岩松软变形大，采用单一的锚杆支护已难以适应在煤层巷道中采用锚杆与锚索联合支护，变得越来越普遍锚杆与锚索联合支护既能最大限度地发挥锚杆和锚索各自的支护性能，又能根据其各自的支护特性，联合取得最大的支护效果 -全文完-。
