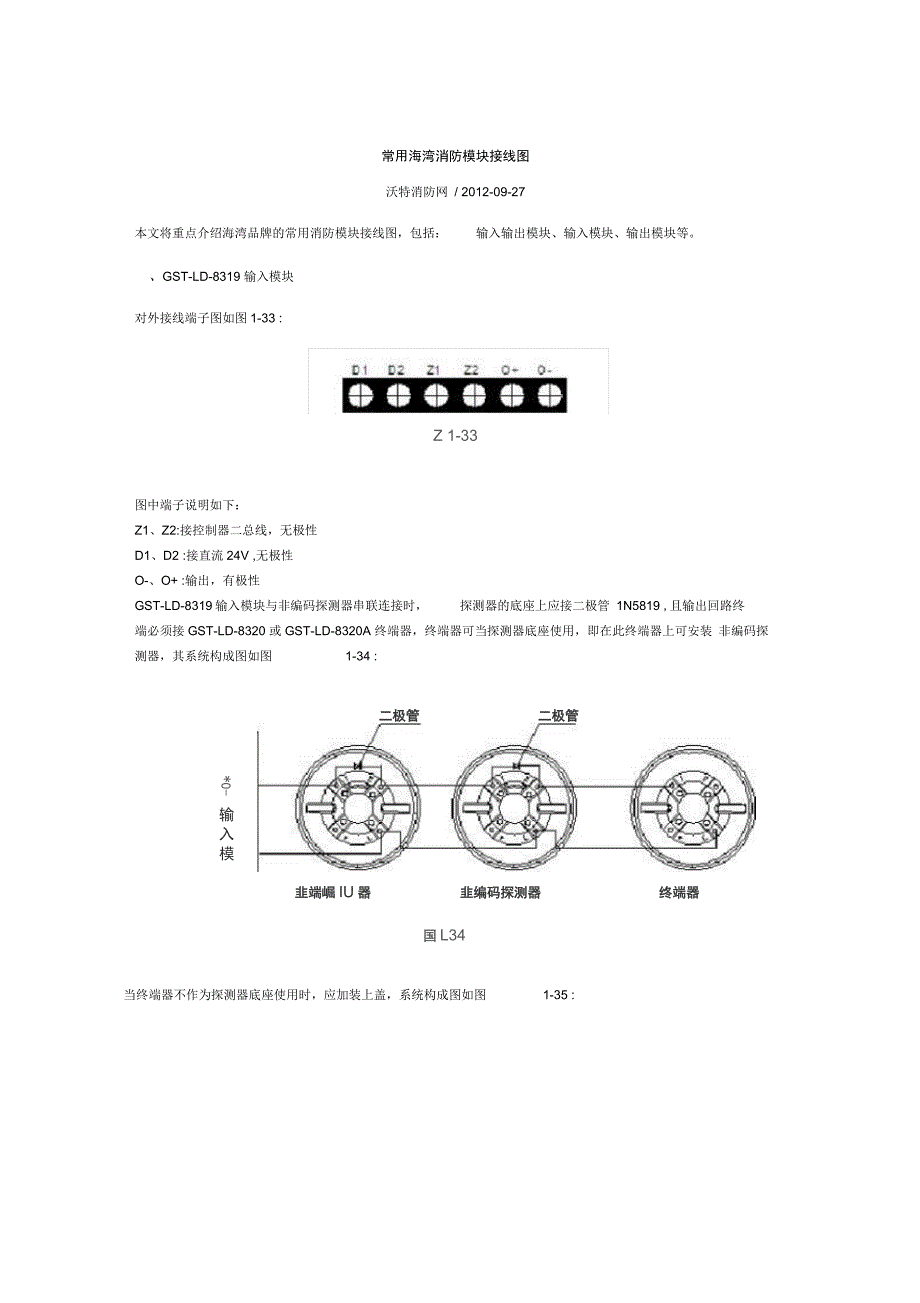

常用海湾消防模块接线图沃特消防网 / 2012-09-27本文将重点介绍海湾品牌的常用消防模块接线图，包括： 输入输出模块、输入模块、输出模块等GST-LD-8319 输入模块对外接线端子图如图1-33 :Z 1-33图中端子说明如下：Z1、Z2:接控制器二总线，无极性D1、D2 :接直流24V ,无极性O-、O+ :输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时， 探测器的底座上应接二极管 1N5819 ,且输出回路终端必须接GST-LD-8320 或GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装 非编码探测器，其系统构成图如图 1-34 :*0- 输入模块二极管 二极管韭端崛IU器 韭编码探测器 终端器国L341-35 :当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图二极富二极管GST-LD-S315O 输入模块非编吗探恻器非编吗探测器S 1-35、GST-LD-8300 输入模块本模块的外形及结构与 GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示意如图 2-2921 Z2 I G图 2- 29其中：Z1、Z2 :与控制器信号二总线连接的端子I、G:与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图 2-30所示。
模块输入设定参数设为常开检线21S 2 30模块与具有常闭无源触点的现场设备连接方法如图 2-31所示，模块输入设定参数设为常闭检线0 1二赘？zi常闭触点现场没密5 2-31三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与 GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32 :Z1 22 DI D2 G FJG V+ NO I G COM S-图 2-32其中：Z1、Z2:接火灾报警控制器信号二总线，无极性D1、D2 : DC24V电源输入端子，无极性G、NG、V+、NO: DC24V有源输出辅助端子，出厂默认为有源输出： G和NG短接、V+和NO短接当需无源常开输出：应将 G、NG、V+、NO之间的短路片断开I、G:与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或 自回答）COM、S-:有源输出端子，启动后输出 DC24V , COM为正极、S-为负极COM、NO :无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个 4.7k Q的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个 4.7k Q的终端电阻。
模块为有源输出时，G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个 4.7k Q的终 端电阻，并串联一个IN4007二极管a.模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图 2-33（无源常开检线输入卜图2-34所示（无源常I^检线输入）：GXDZ172Dl D2 ZJ：6 6 NGV- XO CCOi： 5-LJ LJ曲崛打式设密巨 士- ci 3图2 34b.模块无源输出触点控制设备的接线示意图如图 2-35（无源常开检线输入 卜图2-36所示（无源常闭检线输入）：J 2- 3512- 36四、GST-LD-8303 输入输出模块模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图 2-45 :Z\ Z2 DI D2 It G 12 G S1 + S1- 52+ S2E 2-45其中：Z1、Z2:接火灾报警控制器信号二总线，无极性D1、D2: DC24V电源输入端子，无极性I1 、 G ：第一路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）I2 、 G ：第二路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）S1+ 、 S1- ：第一路有源输出端子S2+ 、 S2- ：第二路有源输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个 4.7k Q的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个 4.7k Q的终端电阻。
模块为有源输出时，有源输出端应并联一个 4.7k Q的终端电阻，并串联一个IN4007二极管a. 模块与防火卷帘门电气控制箱（标准型）接线示意图如图 2-46（ 无源常开检线输入 ） 、图 2-47 所示 （无源常闭检线输入 ） ：z:22 1 "三.璃DI D2 Zj Z2GST-LD-S303口 G W SL- S>图 2- 46一一丁GZ1卷帘（汪制箱E 2-47b.GST-LD-8303 型模块与GST-LD-8302A 型模块组合连接的方法如图 2-48所示:五、GST-LD-8302图 2- 40切换模块切换对外端子示意图如图 2-40 :其中：NC、COM、NO:常闭、常开控制触点输出端子O、G:有源DC24V控制信号输入端子，输入无极性驱动交流型设备的方法如图 2-41所示:六、GST-LD-8313 隔离器隔离器的外形尺寸及结构与 GST-LD-8319 输入模块相同，安装方法也相同，一般安装在总线的分支处，可 直接串联在总线上，其端子示意图如图 2-54 :图 2-54其中：Z1、Z2:无极性信号二总线输入端子ZO1、ZO2 :无极性信号二总线输出端子，动作电流为 100mA七、GST-LD-8321 中继模块 对外接线端子图如图 2-56 :Z11XZ2IX 24\rIX 24A'IX Z10Z2Oggg图 2-56其中：24VIN : DC24V电源无极性输入端子，电源与中继器的输出总线共地。
Z1IN、Z2IN :无极性信号二总线输入端子，与控制器无极性信号二总线输出连接，距离应小于 1000mZ1O、Z2O :隔离无极性两总线输出端子，总线最大长度应小于 1000m 八、GST-LD-8305 输出模块GST-LD-8305型模块的外形尺寸及结构与 GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7-13 :Z1 22 D1 D2 ZC1 ZC2 XF1 XF2 SP1 SP2图 7-13其中：Z1、Z2:接火灾报警控制器信号二总线，无极性D1、D2 : DC24V电源输入端子，无极性ZC1、ZC2 :正常广播线输入端子XF1、XF2 :消防广播线输入端子SP1、SP2:与放音设备连接的输出端子系统接线图如图7-14所示图 7-14。
