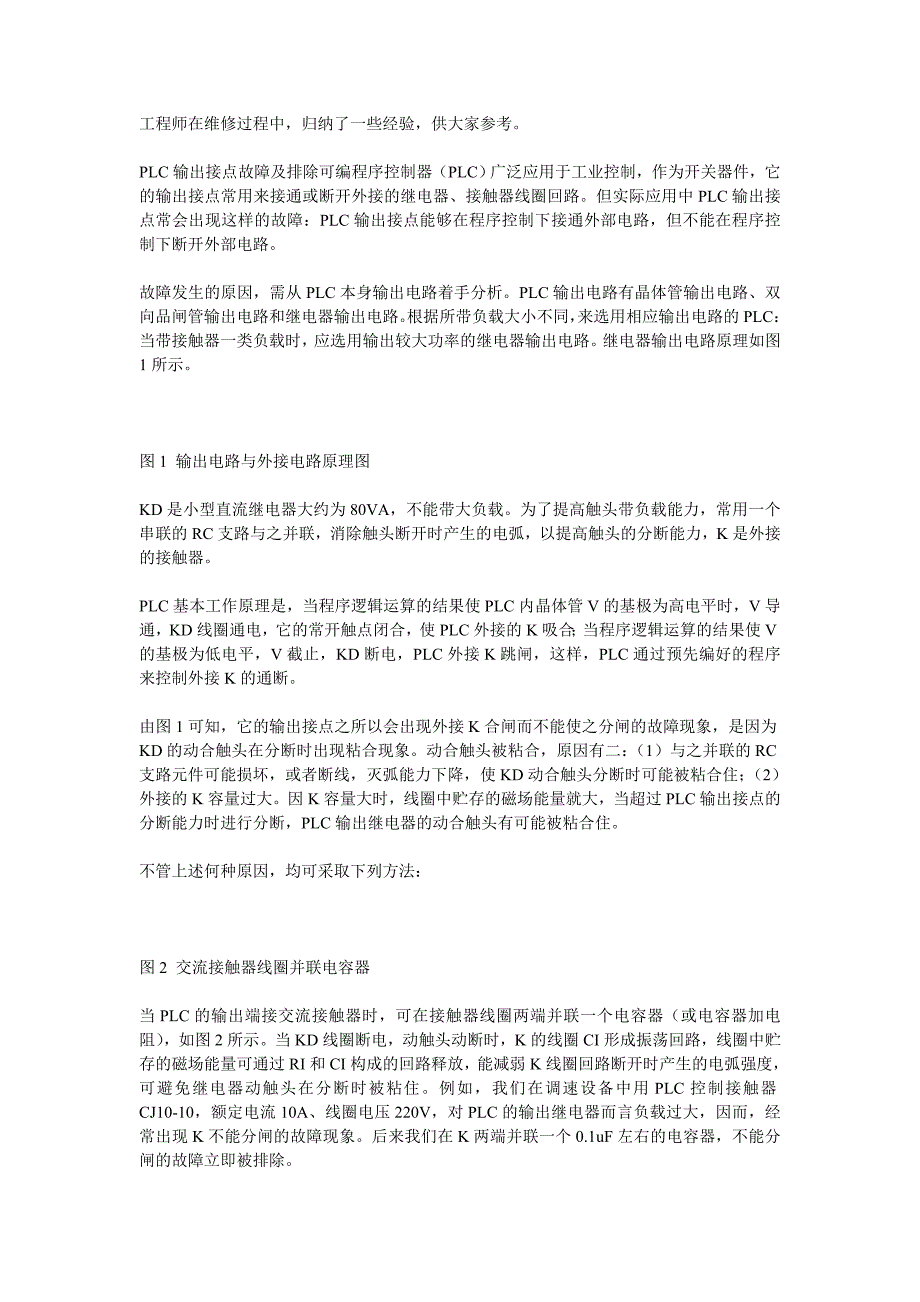

工程师在维修过程中，归纳了一些经验，供大家参考PLC 输出接点故障及排除可编程序控制器（PLC）广泛应用于工业控制，作为开关器件，它的输出接点常用来接通或断开外接的继电器、接触器线圈回路但实际应用中 PLC 输出接点常会出现这样的故障：PLC 输出接点能够在程序控制下接通外部电路，但不能在程序控制下断开外部电路故障发生的原因，需从 PLC 本身输出电路着手分析PLC 输出电路有晶体管输出电路、双向品闸管输出电路和继电器输出电路根据所带负载大小不同，来选用相应输出电路的PLC：当带接触器一类负载时，应选用输出较大功率的继电器输出电路继电器输出电路原理如图 1 所示图 1 输出电路与外接电路原理图KD 是小型直流继电器大约为 80VA，不能带大负载为了提高触头带负载能力，常用一个串联的 RC 支路与之并联，消除触头断开时产生的电弧，以提高触头的分断能力，K 是外接的接触器PLC 基本工作原理是，当程序逻辑运算的结果使 PLC 内晶体管 V 的基极为高电平时，V导通，KD 线圈通电，它的常开触点闭合，使 PLC 外接的 K 吸合；当程序逻辑运算的结果使 V 的基极为低电平，V 截止，KD 断电，PLC 外接 K 跳闸，这样，PLC 通过预先编好的程序来控制外接 K 的通断。
由图 1 可知，它的输出接点之所以会出现外接 K 合闸而不能使之分闸的故障现象，是因为KD 的动合触头在分断时出现粘合现象动合触头被粘合，原因有二：（ 1）与之并联的RC 支路元件可能损坏，或者断线，灭弧能力下降，使 KD 动合触头分断时可能被粘合住；（2）外接的 K 容量过大因 K 容量大时，线圈中贮存的磁场能量就大，当超过 PLC 输出接点的分断能力时进行分断，PLC 输出继电器的动合触头有可能被粘合住不管上述何种原因，均可采取下列方法：图 2 交流接触器线圈并联电容器当 PLC 的输出端接交流接触器时，可在接触器线圈两端并联一个电容器（或电容器加电阻），如图 2 所示当 KD 线圈断电，动触头动断时，K 的线圈 CI 形成振荡回路，线圈中贮存的磁场能量可通过 RI 和 CI 构成的回路释放，能减弱 K 线圈回路断开时产生的电弧强度，可避免继电器动触头在分断时被粘住例如，我们在调速设备中用 PLC 控制接触器 CJ10-10，额定电流 10A、线圈电压 220V，对 PLC 的输出继电器而言负载过大，因而，经常出现 K 不能分闸的故障现象后来我们在 K 两端并联一个 0.1uF 左右的电容器，不能分闸的故障立即被排除。
图 3 直流继电器线圈反并联二极管当 PLC 的输出端接直流继电器 KD 时，流过线圈的电流为直流，为排除不能分闸的故障，可圈两端并联一个二极管，如图 3 所示当 KD 断电，它的动触头动断图 3 直流继电器线圈反并联二极管时，K 中的电流通过二极管 VD 续流，能降低 K 线圈断电时产生的高电压，有利于灭弧，避免 PLC 的输出接点被粘住总之，只要对故障正确分析，故障现象很快就被排除。
