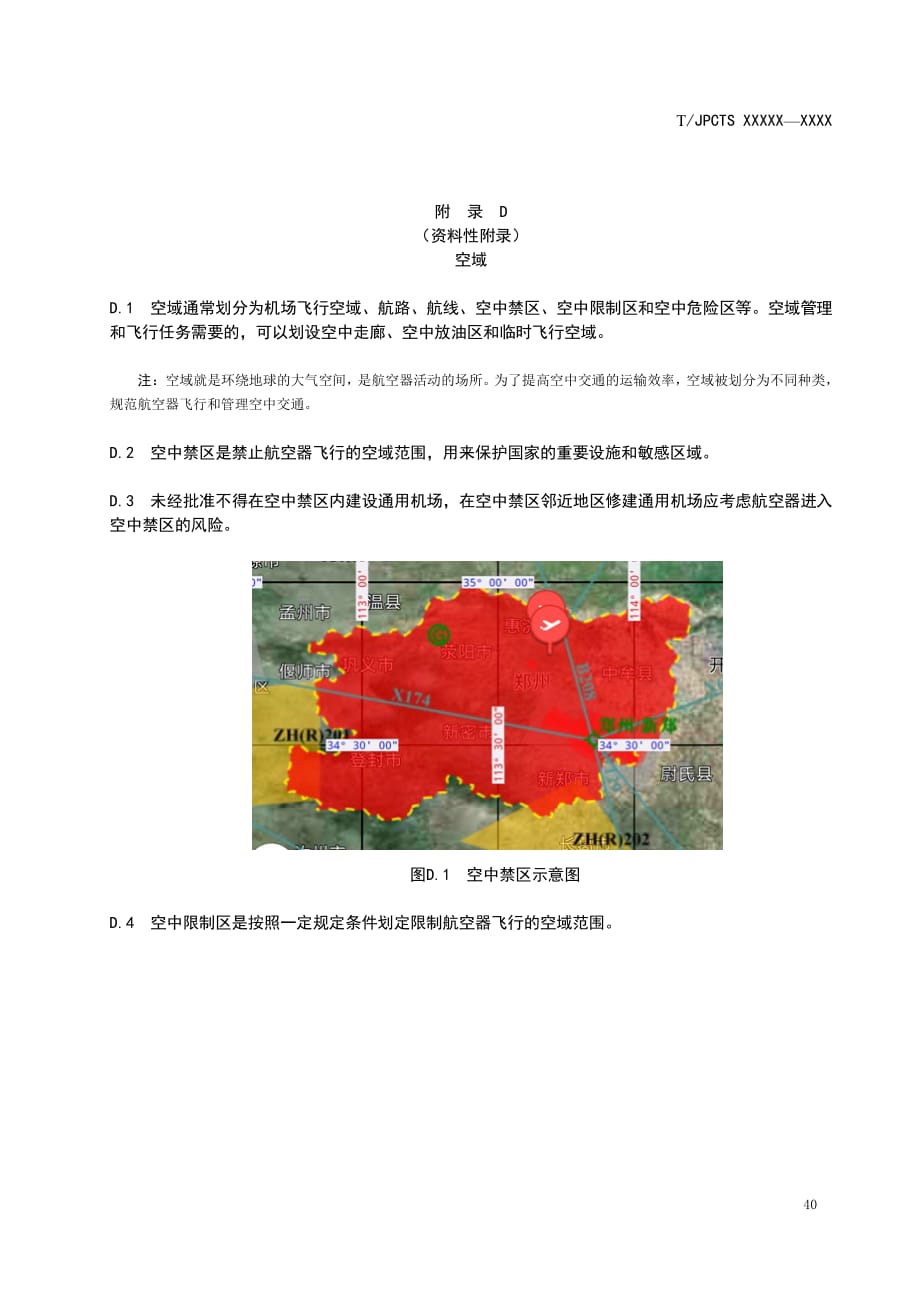

T JPCTS XXXXX XXXX 40 D D 附 录 D 资料性附录 空域 D 1 空域通常划分为机场飞行空域 航路 航线 空中禁区 空中限制区和空中危险区等 空域管理 和飞行任务需要的 可以划设空中走廊 空中放油区和临时飞行空域 注 空域就是环绕地球的大气空间 是航空器活动的场所 为了提高空中交通的运输效率 空域被划分为不同种类 规范航空器飞行和管理空中交通 D 2 空中禁区是禁止航空器飞行的空域范围 用来保护国家的重要设施和敏感区域 D 3 未经批准不得在空中禁区内建设通用机场 在空中禁区邻近地区修建通用机场应考虑航空器进入 空中禁区的风险 图D 1 空中禁区示意图 D 4 空中限制区是按照一定规定条件划定限制航空器飞行的空域范围 T JPCTS XXXXX XXXX 41 图D 2 空中限制区示意图 D 5 空中危险区是指该空域存在对航空器飞行有危险的活动 例如对空射击或者发射 在规定时限内 禁止无关航空器进入 图D 3 危险区示意图 D 6 通用机场应具备满足本场起落航线所需要的空域 D 7 民用机场空域可以根据 民用机场总体规划规范 5002 1999 确定 民用机场进离场航线 根据航行情报资料确定 D 8 军用机场空域范围与机场等级有关 具体空域范围和进离场航线可向相关部门咨询 D 9 拟选场址空域与空中禁区 危险区和限制区及军航训飞空域重叠时 需获得空军批准 T JPCTS XXXXX XXXX 42 E E 附 录 E 资料性附录 通用机场实例 E 1 江苏镇江大路通用机场 永久A类固定翼陆上机场 E 1 1 机场概况 江苏镇江大路通用机场于2014年10月取得民航华东管理局颁发的机场使用许可 为华东地区首个A 类大型通用机场 通过整合区域优势 产业优势 重点进行整机试飞 全面发展FBO 培训 观光 托 管 紧急救援和通航基地服务产业 图E 1 镇江大路通用机场 E 1 2 建设规模 镇江大路机场飞行区等级为2B 跑道的长度为800米 宽30米 跑道两端设计停止道100米 跑道真 向为126 36 6 5 306 36 6 5 建设一条144米长 10 5米宽的垂直滑行道 351米 84米停机 坪 可满足15架Y 12固定翼飞机 8架A119和1架米 171直升机停放需求 飞行区在保证满足本期使用需 求外 还兼顾远期的发展需求 并适当留有发展空间 远期飞行区规模扩建等级3C 机坪西侧预留发展 空间 T JPCTS XXXXX XXXX 43 图E 2 镇江大路通用机场平面图 E 1 3 运行条件 该机场为目视运行条件 E 1 4 主要设施 E 1 4 1 消防设施 跑道消防采用消防管网和地下式消防栓供消防车取水 取水口设于掉头坪附近处及跑道外侧便于消 防车取水 机坪消防采用消防管网和地下式消防栓供消防车取水 取水口沿机坪周围布置 机坪上每个机位处 设一个灭火器材箱 E 1 4 2 目视助航设施 目视助航设施为风向标 设置在距跑道南端169米 距跑道中心线110米的位置 E 1 4 3 通信 气象设施 通信设施配置1部固定式甚高频电台和2部移动式甚高频电台 GPS时钟系统1套 气象设施配置风速风向仪 气压仪 雨量筒 温湿度计 积雪尺 自动气象观测站 云高仪 能见 度仪各1套 E 1 4 4 供油工程 建钢结构油车棚一座 可并排停放2辆加油车 E 2 江西靖安直升机场 永久B类陆上直升机场 E 2 1 机场概况 江西靖安直升机场位于宜春市靖安县香田乡渔桥村附近 功能定位以航空护林直升机场为基础 周 边运输机场为依托 负责全省范围内的航空护林及应急救援任务 主要防护范围包括江西省的风景名胜 区 主要林区和重点森林防火区 E 2 2 建设规模 T JPCTS XXXXX XXXX 44 建设一条200 45米的非仪表目视跑道 安全区为230 85米 跑道北侧新建76 230米停机坪 能 够满足1架米 26滑进滑出 2架米 171及1架AS350自滑进出 同时停放要求 跑道与停机坪间设置一条 55 5 18米的地面滑行道和一条55 5 10米的地面滑行道 图E 3 江西靖安直升机场平面图 E 2 3 运行条件 该机场为目视运行条件 E 2 4 主要设施 E 2 4 1 通信 导航 气象工程 配置甚高频三套 主用频率主备机各一套 备用频率一套 天线设在塔台顶部 配置便携式甚高频一套 以增强处理突发事件的机动性 配套16路多声道记录仪 设一座尺寸为16m 16m的气象观测场 场内设置常规人工观测设备一套 气象自动站一套 E 2 4 2 消防工程 站坪消防 采用地下式消火栓组 给水管道所采用的管径为DN200 航站区消防 航站区室外消防管网布置成环状 并沿道路设置SA100 65 1 6型室外消火栓 E 2 4 3 供油工程 由于该通用机场规模较小 飞机较少 故不考虑采用管线加油 而采用加油车加油的方式 E 3 江苏扬州颐和医院直升机场 临时B类直升机场 T JPCTS XXXXX XXXX 45 E 3 1 机场概况 江苏扬州颐和医院直升机场位于扬州颐和医院五楼楼顶 该停机坪主要应用于院前急救 公共救援 和危急重症伤员的转运服务 为今后长三角地区的航空医疗救援服务奠定了坚实的基础 E 3 2 机场规模 机场起降坪规格为22 22米 设置有航空标准化停机标识 安全防护网及灭火器等 同时配备针对 直升机的SOS紧急救援箱 保障直升机安全 停机坪设有专用通道及电梯 直达医院急救中心 图E 4 扬州颐和直升机场平面布置图 E 3 3 运行条件 该机场为目视运行条件 E 3 4 主要设施 E 3 4 1 电气设备 机坪配电采用大楼电源供电 在起降坪下方房间的适当位置布置控制柜 控制起降坪灯光 风向标 机坪标灯 无线电天线应设在防雷有效保护范围内 机坪接地由大楼联合接地 起降坪照明由接地和离 地区边灯及泛光照明灯组成 在机坪安全防护网边角设障碍灯 接地和离地区边灯计24只 自起降坪入口一侧开始 沿起降坪边缘依次均匀布置 泛光照明灯8组 沿接地和离地区标志外侧均匀布置 机坪障碍灯4只 在机坪安全防护网四周均匀设置 风向标 标灯 风向风速仪 无线电天线 监控系统等其它导航设备 根据现场实际情况 位置现 场确定 E 3 4 2 安全网 本机场在结构梁侧面焊接H100作安全网支撑臂 将安全网按照图纸制作 并用角钢做网片支撑框架 以增加其强度 安装在起降坪四周 E 4 镇江大路水上机场 永久A类水上机场 T JPCTS XXXXX XXXX 46 E 4 1 机场概况 镇江大路水上机场位于镇江大路通用机场内 飞行场地指标为W2 现有水上跑道1400 100m 滑行 道长318m 宽78m 锚泊区在水上飞机滑行区域的南侧 长230m 宽70m 可供两架水上飞机同时停泊 以及岸线设施工程 目视助航设施工程等 图E 5 镇江大路水上机场平面图 E 4 2 建设规模 该项目本期规划分为水上操作区 沿岸设施和陆侧设施三大部分 水上操作区 进近起飞路径 水上起降航道 水上滑行道等 沿岸设施 码头 坡道等 陆侧设施 考虑航站楼等 E 4 3 运行条件 该机场采用目视 昼间飞行 。
