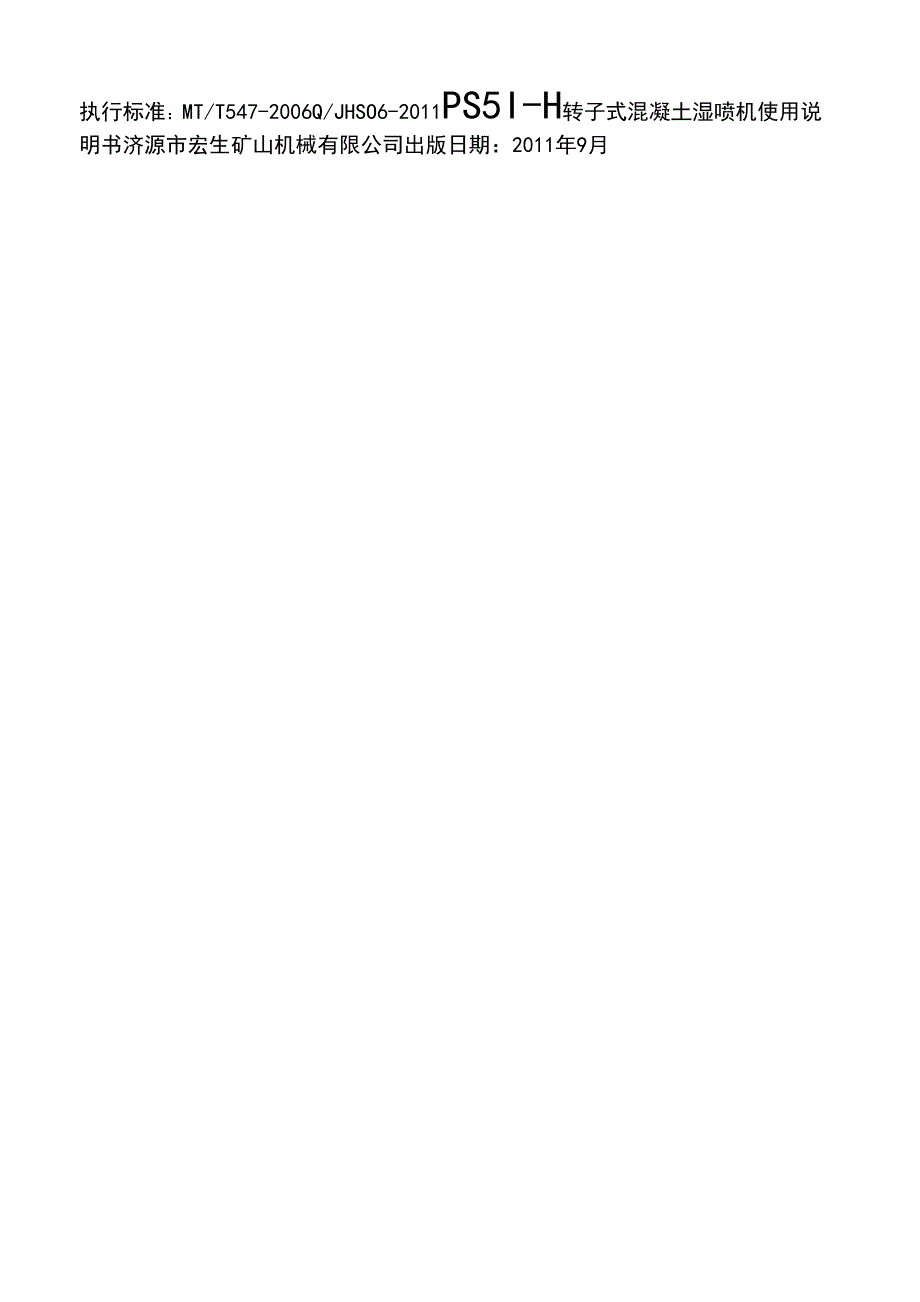

执行标准：MT/T547-2006Q/JHSO6-2011PS5I-H转子式混凝土湿喷机使用说明书济源市宏生矿山机械有限公司出版日期：2011年9月一、概述：PS系列型湿喷机是一种新型高效喷砼机，主要用于混凝土的湿喷湿喷混凝土砼料拌合均匀，水灰比较能够准确控制，有利于水泥的水化，因而粉尘小，回弹小，混凝土匀质性好，强度高它具有技术先进，结构合理、性能稳定、操作维护方便、使用寿命长等优点，广泛用于矿山、隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业二、主要技术特征：生产能力5-7m3/h最大输送距离水平30m垂直20m适用骨料最大粒径①15cm适用混凝土坍落度12-18cm输料管内径①51/®64mm工作风压――――――――――――――――耗风W12m3/min上料高度1.2m回弹平均W10%主电机型号YBK-132M-622电压等级380/660/1140（V）主电机功率速凝剂泵调定压力额定排量25-120L/h外形尺寸（长*宽*高）2200*1000*1500mm三、工作原理：PS系列型湿喷机的工作原理如右图1所示经混凝土搅拌站（机），按一定水灰比和集料配比搅拌好的拌合料加入料斗中，经过筛网进入转子的料腔中，随转子旋转到出料口处，被上风路通入的压缩空气把物料吹入旋流器，再由旋流器引入另一股压缩空气，呈多头风螺状态把物料吹散、加速，并使其旋转、浮游，进入输料管，到达喷头时再添加一定液体速凝剂喷射出去。
四、主要结构：PS系列型湿喷机主要由驱动装置、转子总成、密封系统、振动料斗、风路系统喷射系统、速凝剂添加系统等部分组成A.驱动装置：由主电机、减速器等组成全封闭油浸式减速器安装在机器底部，三级齿轮传动，传动效率约93%B•转子总成：由转子体、料腔、转子衬板等组成该机采用独特的直通式防粘料转子，每个圆孔都内衬有不粘接材料制成的料腔，从而提高了机器处理湿料的能力，减少了清洗和维修的工作量转子衬板：在转子体上、下两面各有一块转子衬板，该转子衬板硬度高、耐磨、使用寿命可达4000rw砼料以上C.密封系统：由上、下橡胶密封板及压紧机构等组成橡胶密封板：有上、下两块，特殊配料制成，非常耐磨，使用寿命为300-400m3砼料压紧机构：采用螺杆压紧装置该机采用四点压紧，以保证橡胶密封板结合面各处压力分布合理提高了密封效果，减少了粉尘溢出D•振动料斗：由料斗、振动器、筛网等组成采用振动强制下料，可以使混凝土拌合料顺利进入转子料腔中E.风路系统：由主风阀、上下风阀、分风器、压力表、管路附件等零部件组成主风阀控制风量的大小，上下风阀分别控制通向转子的上风路及通向旋流器的下风路由分风器引出一风管接压力表，用来监视输料管的工作压力。
F•喷射系统：该系统是由输料软管和喷头构成输料软管选用新型耐磨喷浆管，喷头由高分子材料压注而成G.速凝剂计量添加系统：该系统由速凝剂箱、计量泵、压力表、吸入管路、加风雾化系统、过滤系统、排出管路等零部件组成见图4）计量泵用于精确添加速凝剂，本机采用的计量泵，具有可靠性好、计量精度高等优点，以保证速凝剂添加的稳定性、可靠性系统中设有一个压力表，用来监视速凝剂管路中的工作压力速凝剂加风系统是在主风路上引出一根高压风管，给速凝剂增加一个二次风压以保证速凝剂长距离输送的压力，使速凝剂添加均匀、稳定五、使用与操作：操作者必须仔细阅读《使用说明书》，熟悉操作规程及机器主要结构后方可上岗操作1、开机前的准备：A■检查电控系统各线路接点是否牢固和有无漏电现象B■观察油标，检查减速器内润滑1）检查减速器内润滑油是否充足，有无失效2）主减速器内的润滑油为50号工业齿轮油或30号机械油C.检查机器个部分的联结紧固是否松动D■检查计量泵，见计量泵使用手册E.调定速凝剂添加量根据工程中实际需要速凝剂量的多少来调节计量泵的流量F■短时运转一下机器，以便于掌握运转情况（注意：转子转动方向是否与箭头方向一致，是否有异常声响，但切勿长时间空转，并检查计量泵运转、方向）。
参照计量泵使用手册）G■检查施加于橡胶密封板的压紧力先用手转动压紧装置杆初步压紧；然后再使用板手上紧（2-3圈），直到密封板处于不漏气为止2. 开始喷射作业的操作方法：A■打开总风阀，打开上风阀关闭下风阀，观察喷头处是否有风吹出；然后关闭上风阀打开下风阀观察喷头处是否有风吹出，如果不出风或风小，说明有管路不通畅必须清洁管路保证管路通畅B■开启速凝剂辅助风阀，压力为，开启计量泵运行直至喷头处有液体速凝剂喷出C■开始正常喷射首先开启速凝剂辅助风阀，总风阀，然后上风阀开启2/3,下风阀全部打开，此时主风路压力应调整在以上，启动主电机、计量泵，向料斗中加入拌合料，开始喷砼作业D■调整总风阀，直到喷射工认为射流速度合适（喷距为-1.2m）E.使用本机如工作条件不符合，需延长输送距离30米以上，这时拌料加水装置应调整使拌合料达到潮料状态喷头处需连接水管使混合料达到最佳喷射效果3. 停止喷射：A. 停止加料，当确认料斗中没有余料、喷头处不再有料喷出后，再关闭计量泵，然后关闭振动器B■用自来水管向料斗中加水当确认从喷头处吹出来为干净水，即可关闭主电机C. 先关闭总风阀，再关闭速凝剂辅助风阀，最后关闭电源。
D. 清理转子体周围、余气口内及机器周围的杂物，保持机器的清洁、干净注：短暂中断喷射作业时混凝土可以存留在料斗中，长时间停顿时应按停止喷射要求操作E•每班工作结束后，打开输料槽活扣，用加水装置处的清洗胶管进行清洗喷射机也必须拆开进行全面清洗，为下次操作做好准备4. 注意事项：A.在进行喷砼作业时，若喷头处突然没有料喷出，这时一般会有两种情况发生:一是发生在将要堵管之时，这时输料管路虽然没有被堵死，但输料管路内部的输料状况发生恶化，这时应关闭振动器，等输料管路中的拌合料喷射出去，管道中的压力恢复至正常工作范围时再开启；二是发生堵管，输料管路已经被堵死，这里应该关闭机器，而后开始清理输料管路（注意：在拆开旋流器或管路之前要使输料管中的压力降为0），在确认管路无故障时，请重新按开机操作程序启动机器恢复正常工作B■在进行喷砼作业时，机器操作人员要密切注意速凝剂箱上的液位剂及速凝剂压力表当液位过低时，应该及时向速凝剂箱中添加速凝剂；当速凝剂压力表值超过时，要停机检查速凝剂管路是否堵塞C■在进行喷砼作业时，向料斗中加料应尽量保持连续性，以便使喷射稳定特别注意！D■使用中严防较长较大的物件如钢筋、铁板等杂物进入转子料腔中，以防止造成毁机事故。
E■机器运行过程中，严禁用长棍清理料腔，以免堵塞造成严重毁机事故F.减速系统排气口周围必须保持清洁，以免堵塞造成主电机窜油而烧毁电机G■每一次工作结束，必须将速凝剂箱内的速凝剂放完，以免造成沉淀；同时每3-5天作一次彻底清洁H■清理机器时严禁用水冲洗主电机及计量泵电机，以免造成线路短接而影响机器正常运行安全事项：I：如使用腐蚀性束凝剂，速凝剂溅到身体上后，应立即用大量清水进行冲洗II:严禁带压拆卸风路、输料管路及速凝剂管路六、故障处理故障状态可能原因排除方法主电机不运转电源缺相或过载；电器故障电工检杳，逐个排除主电机线圈烧毁检杳维修减速器密封圈已坏，赃物进入，齿轮受阻，负荷过大清理更换密封圈减速器内润滑油变质，失去润滑作用，造成负荷过大清理减速箱更换润滑油负载过大调节压紧机构压力主电机转转子齿轮损坏检杳、更换不转转子的方轴孔损坏更换转子转子不按箭头所示方向转动电源相位接错电源调相密圭寸板与转子之间漏风压紧机构不平衡调整压紧结构密封板磨损，钢筋凸出更新新板余气口堵塞清理余气口输料系统堵管，造成系统风压升咼清理堵管排除故障料腔装配缺陷重新装配料腔部分或全部堵塞，造成通流面积减小清理料腔转子衬板擦伤、变形或断裂检杳转子衬板，若已有沟槽，必要时重新研磨或更换新板（见：保养）料流与速凝剂混合的不充分或喷关处不出速凝剂速凝剂箱内无速凝剂添加速凝剂管路过滤器堵塞清洗过滤器或更换速凝剂管路堵塞或泄漏维护并清理管路喷头的进水孔堵塞检杳喷头并清理计量泵不工作检杳并修理计量泵加风单向阀堵塞清洗或更换速凝剂添加量不合理调节手轮改变添加量速凝剂管路堵塞或漏泄清理速凝剂管路压力太低检杳计量泵出口压力及加风系统的总风压转子、旋流器或输料管堵塞骨料粒径过大输料管堵塞，应该停止机器，关闭气路阀门，从旋流器上拆下输料管，打开风路阀门，把转子中的存料吹出去，然后检杳输料管，用木棒敲击堵塞物（注意：在拆开旋流器或管路之前要使输料管中的压力、降力为0）。
最后把输料管在接到旋流器上，用压风吹出骨料过筛输送气流压力太低停止电机和供风，如果转子堵塞应搬开料斗底座，打开转子，用刷子清理转子料腔提高气流压力系统风压力太低或风管太细提高系统风压、增大风管通径上风路或下风路没有打开停机清理后，打开阀门拌合料坍落度不合适，拌料不均匀调整拌料达到规定要求由于物料粘结或锥套磨损造成旋清理或更换锥套流器堵塞料腔长时间没有清理堵塞清理或更换料腔由于物料粘结使料腔堵塞清理或更换料腔机器出料能力减小振动器不运转检修振动器余气口堵塞，物料从排气口溢出清理余气口气路阀门装错或管路泄漏造成压降太大，风压过低检杳及更正由于物料粘结堵塞使转子料腔或旋流器的通道减小参见堵塞部分主风路风流面积不够改变主风路管径达到机器要求标准振动弹簧磨损，造成料斗高度降低，排气口间隙不够调整或更换振动弹簧砼坍落度不合适，拌料不均匀调整拌料到规定要求开始堵塞用阀门调整气流压力输料管振动厉害输送压力太低检杳供风量浆料不均匀粘度太大调整拌料比例气流压力太咼必要时处理已开始堵塞的管道上料不连续连续上料筛分曲线不适当检杳材料级配，必要时调整回弹太大喷头到受喷的喷射距离太近增大喷距射流方向未与受喷面垂直改正喷射角度喷头到受喷面的距离太远减少喷距到大约1m筛分曲线不合理，骨粒太大检杳调整材料级比速凝剂没有或输送不充分检杳速凝剂输送系统砼搅拌不均匀或配比不合理调整配比达到要求速凝剂添加量太少或失效按标准添加或更换速凝剂加风量太大或太小调整风阀计量泵完全不排液吸入管道漏气检修管路速凝剂用完添加速凝剂吸入管道阻塞清洗疏通吸入管道计量泵排量不够或排出压力不稳定单向阀内有杂物卡住清洗吸入或排出单向阀单向阀方向装错调整单向阀方向计量泵进出管路泄漏检修泄漏处单向阀密封不严产生回流更换单向阀加风阀没开或压力太低打开加风阀、提咼压力管道过滤器滤网阻塞清洗或更换滤网计量泵输出发生故障检杳维修计量泵七、维护保养：PS系列湿喷机适用于比较恶劣的现场条件，维修量极少。
然而，与所有转子喷砼机一样，必须经常维护保养1. 密封板和转子衬板是本设备的关键件，一定要非常注意它们的维护保养，以提高它们的使用寿命每班开始喷砼作业之前，要检查施加于橡胶密封板与转子衬板的压紧力因为压紧力太小，会造成压缩空气从两板结合处溢出，其携带的细微颗粒会进入两板之间，加剧橡胶板和转子衬板磨损；若压紧力。
