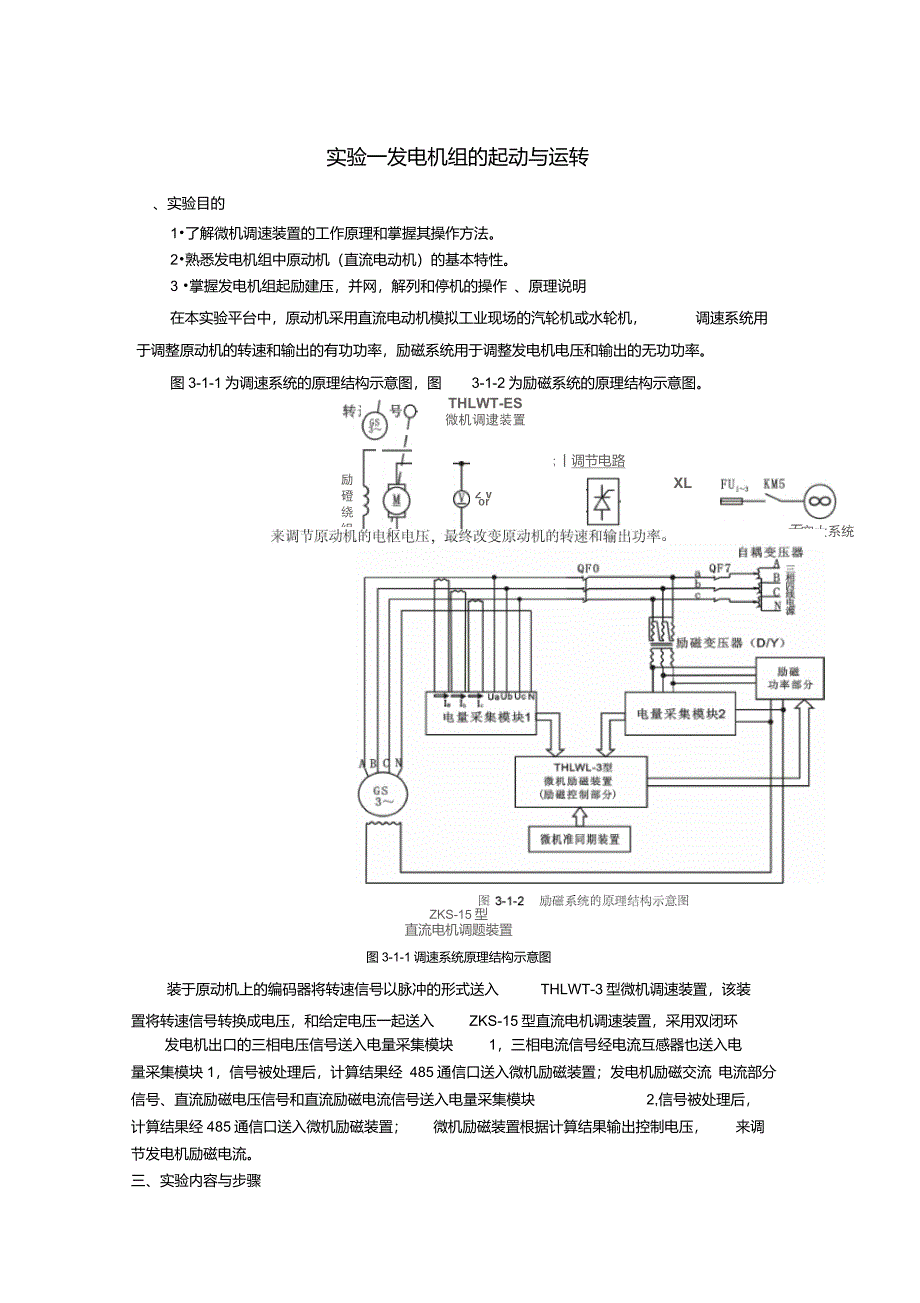

实验一发电机组的起动与运转、实验目的1•了解微机调速装置的工作原理和掌握其操作方法2•熟悉发电机组中原动机（直流电动机）的基本特性3 •掌握发电机组起励建压，并网，解列和停机的操作 、原理说明在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机， 调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率图3-1-1为调速系统的原理结构示意图，图 3-1-2为励磁系统的原理结构示意图THLWT-ES 微机调逮装置励磴绕组2 V or;丨调节电路XL无穷大系统励磁电源ZKS-15型直流电机调题裝置图3-1-1调速系统原理结构示意图装于原动机上的编码器将转速信号以脉冲的形式送入 THLWT-3型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入 ZKS-15型直流电机调速装置，采用双闭环发电机出口的三相电压信号送入电量采集模块 1，三相电流信号经电流互感器也送入电量采集模块1，信号被处理后，计算结果经 485通信口送入微机励磁装置；发电机励磁交流 电流部分信号、直流励磁电压信号和直流励磁电流信号送入电量采集模块 2,信号被处理后，计算结果经485通信口送入微机励磁装置； 微机励磁装置根据计算结果输出控制电压， 来调节发电机励磁电流。
三、实验内容与步骤1．发电机组起励建压⑴ 先将实验台的电源插头插入控制柜左侧的大四芯插座(两个大四芯插座可通用) 接 着依次打开控制柜的“总电源” 、“三相电源”和“单相电源”的电源开关；再打开实验台的 “三相电源”和“单相电源”开关⑵ 将控制柜上的“原动机电源”开关旋到“开”的位置，此时，实验台上的“原动机 启动”光字牌点亮，同时，原动机的风机开始运转，发出“呼呼”的声音⑶ 按下 THLWT-3 型微机调速装置面板上的“自动 /手动”键，选定“自动”方式，开 机默认方式为“自动方式” ⑷ 按下 THLWT-3 型微机调速装置面板上的“启动”键，此时，装置上的增速灯闪烁， 表示发电机组正在启动当发电机组转速上升到 1500rpm 时， THLWT-3 型微机调速装置面板上的增速灯熄灭，启动完成⑸ 当发电机转速接近或略超过 1500rpm 时，可手动调整使转速为 1500rpm ，即：按下 THLWT-3 型微机调速装置面板上的“自动 /手动”键，选定“手动”方式，此时“手动”指 示灯会被点亮按下 THLWT-3 型微机调速装置面板上的“＋”键或“－”键即可调整发电 机转速⑹ 发电机起励建压有三种方式，可根据实验要求选定。
一是手动起励建压；一是常规 起励建压；一是微机励磁发电机建压后的值可由用户设置，此处设定为发电机额定电压 400V ，具体操作如下：① 手动起励建压1) 选定“励磁调节方式” 和“励磁电源”将实验台上的 “励磁调节方式” 旋钮旋到 “手 动调压”，“励磁电源”旋钮旋到 “他励”2) 打开励磁电源将控制柜上的“励磁电源”打到“开” 3) 建压调节实验台上的“手动调压”旋钮，逐渐增大，直到发电机电压(线电压) 达到设定的发电机电压② 常规励磁起励建压1) 选定“励磁方式” 和“励磁电源” 将实验台上的 “励磁方式” 旋钮旋到 “常规控制” ， “励磁电源”旋钮旋到 “自并励”或“他励” 2) 重复手动起励建压步骤⑵3) 励磁电源为“自并励”时，需起励才能使发电机建压先逐渐增大给定，可调节 THLCL-2 常规可控励磁装置面板上的“给定输入”旋钮，逐渐增大到 3.5V 左右，按下 THLCL-2 常规可控励磁装置面板上的“起励”按钮然后松开，可以看到控制柜上的“发电 机励磁电压”表和“发电机励磁电流“表的指针开始摆动，逐渐增大给定，直到发电机电压 达到设定的发电机电压4) 励磁电源为“他励”时，无需起励，直接建压。
逐渐增大给定，可调节 THLCL-2 常规励磁装置面板上的“给定输入” 旋钮，逐渐增大，直到发电机电压达到设定的发电机电 压③ 微机励磁起励建压1) 选定“励磁方式” 和“励磁电源” 将实验台上的 “励磁方式” 旋钮旋到 “微机控制” ， “励磁电源”旋钮旋到 “自并励”或“他励” 2) 检查 THLWL-3 微机励磁装置显示菜单的“系统设置”的相关参数和设置具体如下：“励磁调节方式”设置为实验要求的方式，此处为“恒 Ug”恒 Ug 预定值”设置为设定的发电机电压，此处为发电机额定电压无功调差系数”设置为“ +0 ”具体操作见 THLWL 微机励磁装置使用说明3) 按下 THLWL-3 微机励磁装置面板上的“启动”键，发电机开始起励建压，直至 THLWL-3 微机励磁装置面板上的“增磁”指示灯熄灭，表示起励建压完成2．发电机组停机⑴ 减小发电机励磁至 0⑵ 按下 THLWT-3 微机调速器装置面板上的“停止”键⑶ 当发电机转速减为 0 时，将 THLZD-2 电力系统综合自动化控制柜面板上的 “励磁电 源”打到“关” ，“原动机电源”打到“关” 3．发电机组并网⑴ 首先投入无穷大系统，具体操作参见第一部分“无穷大系统” ，将实验台上的“发电 机运行方式”切至“并网”方式。
打开控制柜的“总电源” 、“三相电源”和“单相电源”的 电源开关；再打开实验台的“三相电源”和“单相电源”开关⑵ 发电机与系统间的线路有“单回”和“双回”可选根据实验要求选定一种，此处选“单回”单回：断路器 QF1和QF3 (或者QF2、QF4和QF6)处于“合闸”状态，其他 处断路器处于“分闸”状态；双回：断路器 QF1、 QF2、 QF3、 QF4 和 QF6 处于“合闸”状 态，其他处断路器处于“分闸”状态⑶合上断路器QF7，调节自耦调压器的手柄，逐渐增大输出电压，直到接近发电机电压⑷ 投入同期表将实验台上的“同期表控制”旋钮打到“投入”状态⑸ 发电机组并网有三种方式，可根据实验要求选定一是手动并网；一是半自动并网； 一是自动并网 为了保证发电机在并网后不进相运行， 并网前应使发电机的频率和电压略大 于系统的频率和电压① 手动并网所谓“手动并网” ，就是手动调整频差和压差，满足条件后，手动操作并网断路器实现 并网1) 选定“同期方式” 将实验台上的“同期方式”旋钮旋到“手动”状态2) 观测同期表的指针旋转同期时，以系统为基准， fg > fs 时同期表的相角指针顺时针旋转，频率指针转到“ + ”的部分；Ug>Us时压差指针转到“ + ”。
反之相反fg和Ug表 示发电机频率和电压；fs和Us表示系统频率和电压根据同期表指针的位置， 手动调整发电机的频率和电压， 直至频率指针和压差指针指向 “0”位置表示频率差和压差接近于“ 0”，此时相角指针转动缓慢，当相角指针转至中央刻度时，表示相角差为“ 0”，此时按下断路器 QF0 的“合闸”按钮完成手动并网4．发电机组发出有功和无功功率⑴调节励磁装置，调整发电机组发出的无功，使 Q=0.75kVar, PF=0.8具体操作：① 手动励磁：调节 THLZD-2 电力系统综合自动化实验台上的“手动调压”旋钮，逐步 增大励磁，直到达到要求的无功值② 常规励磁：调节 THLCL-2 常规可控励磁装置面板上的“给定输入”旋钮，逐步增大给定，直至达到要求的无功值③ 微机励磁：多次按下 THLWL-3 微机励磁装置面板上的“＋”键，逐步增大励磁，直 至达到要求的无功值⑵ 调节调速器，调整发电机组发出的有功，具体操作：多次按下 THLWT-3 微机调速装 置“ +”键，逐步增大发电机有功输出，使 P=1kW 5．发电机组解列⑴ 将发电机组输出的有功和无功减为 0具体操作：① 多次按下 THLWT-3 微机调速装置“－”键，逐步减少发电机有功输出，直至有功接 近 0。
② 调节励磁，减小无功多次按下 THLWL-3 微机励磁装置面板上的“－”键，逐步减 少发电机无功输出，直至无功接近于 0备注：在调整过程中，注意不要让发电机进相⑵ 按下 THLZD-2 电力系统综合自动化实验台上的断路器 QF0 的“分闸”按钮，将发 电机组和系统解列然后发电机停机，具体参照实验内容“2. 发电机组停机”四、实验报告1．为什么发电机组送出有功和无功时，先送无功？ 2．为什么要求发电机组输出的有功和无功为 0 时才能解列？。
