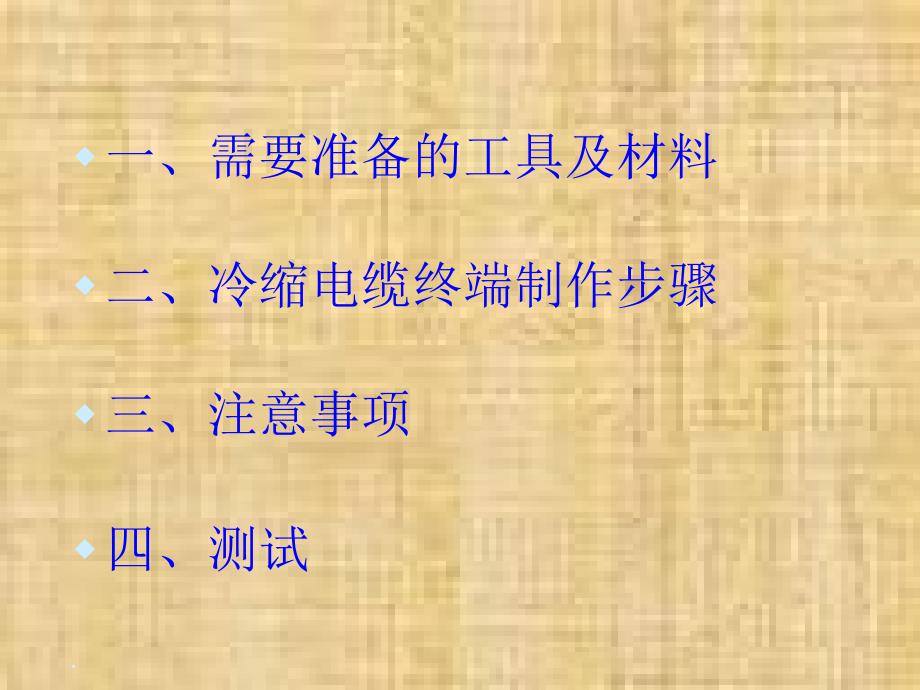

w一、需要准备的工具及材料w二、冷缩电缆终端制作步骤w三、注意事项w四、测试w 一、需要准备的工具及材料工具：液压钳、电缆刀、锯弓、卷尺、电吹风、锉刀、活动扳手、平字改锥、兆欧表材料：清洗剂、纱布、白布、塑料布 二、冷缩电缆终端制作步骤二、冷缩电缆终端制作步骤剥外护层、剥外护层、剥外护层、剥外护层、钢铠及内衬层钢铠及内衬层钢铠及内衬层钢铠及内衬层固定钢固定钢固定钢固定钢铠地线铠地线铠地线铠地线塞填塞填塞填塞填充胶充胶充胶充胶固定固定固定固定防雨裙护套防雨裙护套防雨裙护套防雨裙护套安装冷缩安装冷缩安装冷缩安装冷缩三指套及三指套及三指套及三指套及冷缩管冷缩管冷缩管冷缩管端子压接端子压接端子压接端子压接密封端口密封端口密封端口密封端口 1、剥外护层、钢铠及内衬层、剥外护层、钢铠及内衬层w1. 将电缆校直，电缆端头1米范围内的外护套表面清理干净w2. 按图使标注尺寸剥切电缆外护套、钢铠及内护套 A=760mm, B=接线端子孔深+5mm .留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散w3. 剥切金属屏蔽层时，要保证端口齐平，无毛刺、凸缘，避免损伤和刺穿冷缩材料。
w4. 按图示位置用一条防水密封胶条在外护套表面绕一圈A 2、固定钢铠地线、固定钢铠地线 用恒力弹簧将地线固定在钢铠上 （ 为固定牢固，地线应预留10~20MM；恒力弹簧将其缠绕一圈后，把露的头反折回来，再用恒力弹簧缠绕恒力弹簧恒力弹簧 3、塞填充胶、塞填充胶（安装三角垫锥、包绕普通填充胶）（安装三角垫锥、包绕普通填充胶）（安装三角垫锥、包绕普通填充胶）（安装三角垫锥、包绕普通填充胶）1. 将三角垫锥用力塞入电缆分叉处，将三芯均匀分开2. 缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实三角垫锥填充处 4、安装冷缩三指套及冷缩绝缘管、安装冷缩三指套及冷缩绝缘管w1. 固定冷缩指套 在充填胶及恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出将指端的三个小支撑管略微拽出一点（从里看和指根对齐），再将指套套入尽量下压，逆时针将塑料条抽出先抽出三指内支撑条，再抽大端支撑条塑料条塑料条 4、安装冷缩三指套及冷缩绝缘管、安装冷缩三指套及冷缩绝缘管w2.固定冷缩管 根据冷缩管端头到接线端子的距离切除或加长冷缩管。
在指套端头往上100mm之内缠绕PVC胶带将冷缩管套至指套根部，逆时针将塑料条抽出，抽时用手扶着冷缩管末端，定位后松开不要一直攥着未收缩的冷缩管，影响塑料条的抽出冷缩护套管与冷缩护套管与三指套指端搭三指套指端搭接接20mm塑料条塑料条 5、固定防雨裙护套、固定防雨裙护套 安装防雨裙护套：用填充胶将将端子压接部位的间隙和压痕缠平将防雨裙护套套入电缆线芯，并和限位线对齐，轻轻拉动支撑条，使冷缩管收缩防雨裙护套 6、端子压接、端子压接w安装接线端子：测量好电缆固定位置和各相引线所需长度测量接线端子压接芯线的长度，按尺寸剥去主绝缘层，并打磨线芯上的氧化层，压接线端子w锉除接线端子压接毛刺、棱角，并且清洗干净线鼻子线鼻子线鼻子线鼻子 7、密封端口、密封端口w密封端口：分别在收缩后各相冷缩管和冷缩指套的端口处包绕半导体自粘带（既能使冷缩管外半导体层与电缆外半导体屏蔽层良好接触，又能起到轴向防水防潮的的作用）要以半叠包从接头一端起向另一端包绕，然后再反向包绕至起始端每层包绕后，应用双手依次紧握，使之更好地粘合包绕时应拉力适当，做到包绕紧密无缝隙 三、注意事项w制作前：w1、电缆终端在安装时要防潮，不应在雨天、雾天、大风的天气时安装电缆头。
气温过低时要采取相关加热措施（如电缆线芯适当加热，套装冷缩管前用热风枪对电缆绝缘表面加热）w2、 施工中要保证手和工具、材料的清洁 三、注意事项w制作过程中：w1 、缆终端头从开始剥切到制作完成必须连续进行，一次完成，防止受潮 w2、剥切电缆时不得伤及线心绝缘密封电缆时注意清洁，防止污秽与潮气侵入绝缘层 w3、尽管按照上述制作方法，可保证电缆终端头合格，但为万无一失，必须进行绝缘电阻和直流耐压试验 四、测试为保证制作电缆冷缩终端头工艺质量，须进行测试试验项目绝缘电阻应不低于10兆欧（1兆欧/千伏）直流耐压5分钟加压大于47kV不击穿直流电阻三相不平衡≦2% 完！完！ 。
