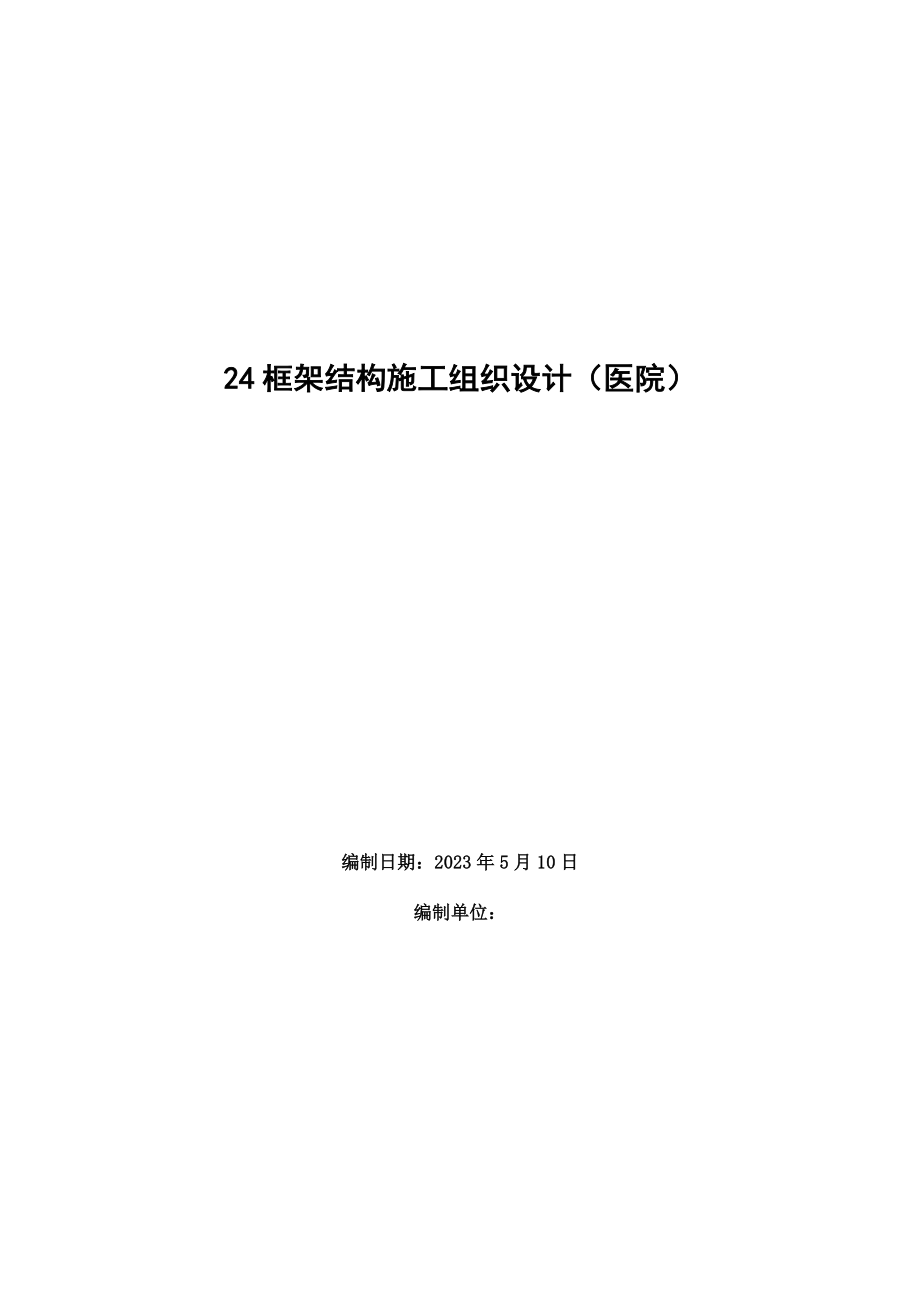

24框架结构施工组织设计（医院）编制日期：2023年5月10日编制单位：目录第一卷 编制依据 4第一章 （一）施工图 4第二章 （二）重要图集、标准、法规、规程、规范 4第三章 （三）建设单位提供施工用地、水、电等条件 5第二卷 水、电按建设单位指定地点引入工程概况 6第一章 （一）工程简介 6第二章 （二）建筑设计特点 6第三章 （三）结构设计特点 7第三卷 施工部署 8第一章 （一）工程目的 8第二章 （二）管理组织机构 8第三章 （三）施工部署 10第四章 （四）施工准备 12第四卷 重要分部分项施工技术方案 15第一章 （一）施工测量 15第二章 （二）土方开挖 19第三章 （三）钢筋工程 21第四章 （四）模板工程 25第五章 （五）混凝土工程 28第六章 （六）防水工程 31第七章 （七）土方回填 33第八章 （八）砌筑工程 34第九章 （九）脚手架工程 36第十章 （十一）楼地面装修 41第十一章 （十二）内装修 44第十二章 （十三）门窗工程 46第十三章 （十四）电气工程 49第十四章 （十五）暖卫工程 60第五卷 施工进度计划 69第一章 （一）总工期控制： 69第二章 （二）重要分部工程工期安排： 69第三章 （三）工期保证措施： 69第六卷 季节施工措施 72第一章 （一）冬季施工措施： 72第二章 （二）雨期施工措施： 72第七卷 重要材料用量计划 74第八卷 重要机具设备配备 75第一章 （一）设备配置说明： 75第二章 （二）本工程所采用的重要机械设备表： 75第九卷 技术质量及创优保证措施 78第一章 （一）质量目的： 78第二章 （二）创优规划： 78第三章 （三）创优管理体系： 78第四章 （四）技术质量保证措施： 79第十卷 现场安全文明施工措施 85第一章 安全文明施工目的： 85第二章 （二）施工安全： 85第三章 （三）消防安全： 87第十一卷 环境保护、减少施工噪音措施 89第一章 （一）减少噪音污染措施 89第二章 （二）污水解决措施 90第三章 （三）减少扬尘措施 90第十二卷 技术节约及减少成本措施 91第一章 （一）技术措施： 91第二章 （二）管理措施： 91第十三卷 成品保护措施 93第一卷 编制依据（一）施工图图 纸 名 称图 纸 编 号出 图 日 期建筑施工图结构施工图水暖专业施工图电气专业施工图（二）重要图集、标准、法规、规程、规范类 别名 称编 号图集国家华北地区标准图88J、91SJ、92DQ系列建筑产品优选集91YJ39钢筋混凝土过梁京92G21钢筋混凝土结构施工图整体表达方法制图规则和构造详图96G101钢筋混凝土结构预埋件91SG362防水套管S312规范规程国家土方与爆破工程施工及验收规范GBJ201-83砌体工程施工及验收规范GB50203-98地基与基础工程施工及验收规范GBJ202-83混凝土结构工程施工及验收规范GB50204-92建筑地面工程施工及验收规范GB50209-95行业钢筋机械连接通用技术规程JGJ107-96建筑装饰工程施工及验收规范JBJ73-91采暖与卫生工程施工及验收规范BGJ242-82电气装置安装工程施工及验收规范GB50254-59-96钢筋焊接及验收规程JGJ18-96建筑工程冬期施工规程JGJ104-97建筑工程施工测量规程DBJ01-21-95通风与空调工程施工及验收规范GB50243-97建筑施工高处作业安全技术规程JGJ80-91施工现场临时用电安全技术规范JGJ46-88建筑机械使用安全技术规程JGJ33-86地方建筑安装分项工程施工工艺规程DBJ01-26-96标准国家建筑安装工程质量检查评估统一标准GBJ300-88建筑工程质量检查评估标准GBJ301-88建筑采暖卫生与煤气工程质量检查评估标准GBJ302-88通风与空调工程质量检查评估标准GBJ304-88建筑电气安装工程质量检查评估标准GBJ303-88地方工程建设监理规程DBJ01-41-98（三）建设单位提供施工用地、水、电等条件建设单位提供施工用地16221m2，首层面积为2835.8457m2，施工现场位于北区新建宿舍区内，具有良好的交通道路。
第二卷 水、电按建设单位指定地点引入工程概况（一）工程简介序号项 目内 容1工程名称2工程业主3设计单位4建筑面积7867m25工程地点6结构形式人防部分为钢筋混凝土结构、其余砖混结构7基础形式人防部分为钢筋砼板式基础、其余条形基础8建筑用途人防层战时为医疗救护站；平时为仓库9门诊部诊室、药房、手术房10住院部病房（二）建筑设计特点序号项目内 容1建筑规模面积（m2）占地16221首层建筑面积2835.8457建筑面积7867层数门诊部：2层；住院部：4层每层高度（m）3.62檐高17.10m3屋面屋1：25厚粗砂卧铺200×200×25水泥砖留3宽砖缝，用砂填满扫净；屋2：表面银色保护剂4外墙面面砖、局部磨光花岗岩5内墙面喷内墙涂料、釉面砖6楼地面地砖、水磨石7顶棚板底喷涂顶棚8门窗铝合金窗、塑钢窗、防火木门9防水屋面采用SBSⅡ＋Ⅱ防水层地下采用LYX-603氯化聚乙烯橡胶防水卷材10保温屋面采用FSG防水保温板和聚苯乙烯泡沫塑料板复合保温层11水暖采暖采用两柱翼型散热器给水由市政给水管网直接供应消防采用双路供水，独立消火栓系统排水管材采用排水铸铁管12电气强电照明、变配电设备弱电电视、、计算机网络防雷屋面及室外防雷接地人防强电、弱电、防雷接地（三）结构设计特点持力层土质情况门诊部：中粗砂及卵石；人防地下室：卵石层地基承载力标准值门诊部：fka=200Kpa；人防地下室：fka=300Kpa基础类型人防板式基础、其余条基结构形式地上砖混结构抗震设防烈度八度抗震等级二级混凝土强度等级基础垫层：C10独立柱基：C20带形基础：C10粱、板、柱：C20人防顶、底板：C25未注明砼：C20钢筋类别热轧Ⅰ级、Ⅱ级钢筋接头类别焊接第三卷 施工部署（一）工程目的１、质量目的：单位工程创北京市优质工程。
２、安全目的：保证无重伤、无死亡事故３、工期目的：科学组织施工，合理安排工序穿插，保证协议工期实现４、现场管理目的：北京市文明安全工地５、管理体系：管理机制采用项目法施工管理质量体系经认证并符合GB/T19002—1994idt ISO9002：1994标准的质量体系二）管理组织机构１、组织机构：本工程按项目法组织施工，所派项目经理具有丰富的施工管理经验；项目总工选派有较高技术管理水平、并有创优管理经验、参与过获优质工程项目管理的工程技术人员任本项目总工程师根据工程特点，组建精干项目经理部，对本项目的人、财、物按照项目法施工管理的规定实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行ISO9002质量标准，充足发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，保证本项目质量体系连续、有效的运营通过我们科学、严谨的工作质量和项目管理经验，保证实现协议规定的工期、单位工程创北京市优质工程、现场达北京市文明安全工地的预定目的项目部班子重要成员及各重要组室的职责：（１）领导班子：由项目经理、项目副经理、项目总工程师组成，负责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全和创优及现场文明施工等负所有责任。
２）技术组：负责编制工程施工组织设计，并在施工过程中进行动态管理，完善施工方案，对施工工序进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检查、实验、施工实验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题３）施工组：负责组织施工组织设计实行，制定生产计划，组织实行现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量等施工过程中各种施工因素管理４）安质组：负责施工现场安全防护、文明施工、工序质量平常监督检查工作５）创优组：在总工程师直接领导下，开展创优各项工作６）物资组：负责工程材料及施工材料和机械、工具的购置、运送，监督控制现场各种材料和工具的使用情况等７）机械组：负责施工机械调配、进场安装及维修、保养等平常管理工作８）核算组：负责工程款的回收，工程成本核算，工程资金管理，编制工程预算、决算，验收及记录等工作９）综合办公室：设专人负责接待工程周边群众来访、协调、解决施工扰民问题等事项；负责文献管理，劳资管理，后勤供应及与地方政府管理部门的对外工作联系及接待工作10）公安派出所：负责施工现场治安保卫、防火消防工作以上各部在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题，保证优质、高效的完毕施工任务。
２、施工技术工人配备：主体阶段：木工：35人；钢筋工：30人；水暖工：8人；电工：10人；瓦工：60人；架子工：8人；混凝土工：10人；其他：19人；总计：180人装修阶段：木工：30人；水暖工：20人；电工： 20人；瓦工：50人；架子工：6人；油工：60人；其他：34人高峰期：200人（三）施工部署１、项目经理部下设作业队及分工：（１）结构施工队：负责地下人防结构工程的施工２）瓦工作业队：负责砌筑工程、内外墙抹灰、面砖镶贴、楼地面工程的施工３）油工作业队：负责油漆、粉刷工程的施工４）木工作业队：负责门窗工程的施工５）防水作业队：负责地下室防水、屋面防水、厕浴间防水工程的施工６）电气工程作业队：负责管道预埋、管线敷设、电气设备安装调试工作７）水、暖工程作业队：负责水暖管道预埋、管线敷设、水暖的安装调试工作２、施工段划分：首层和二层均按五个流水段划分，三至四层均按一个流水段划分３、施工顺序：为宿短工期，将住院部地下人防和门诊部基础同时施工土方开挖时，按Ⅳ段→Ⅲ段→Ⅱ段→Ⅰ段→Ⅴ段顺序进行；主体施工时，按段Ⅳ段→Ⅰ段→Ⅱ段→Ⅲ段→Ⅴ段顺序进行4、垂直运送：在建筑物西侧设一台H036臂固定式塔吊（塔臂为60 m），负责主体结构模板、钢筋及混凝土的垂直运送；装修阶段在住院部北侧设一台卷扬机上料架，负责砌筑、装修材料。
