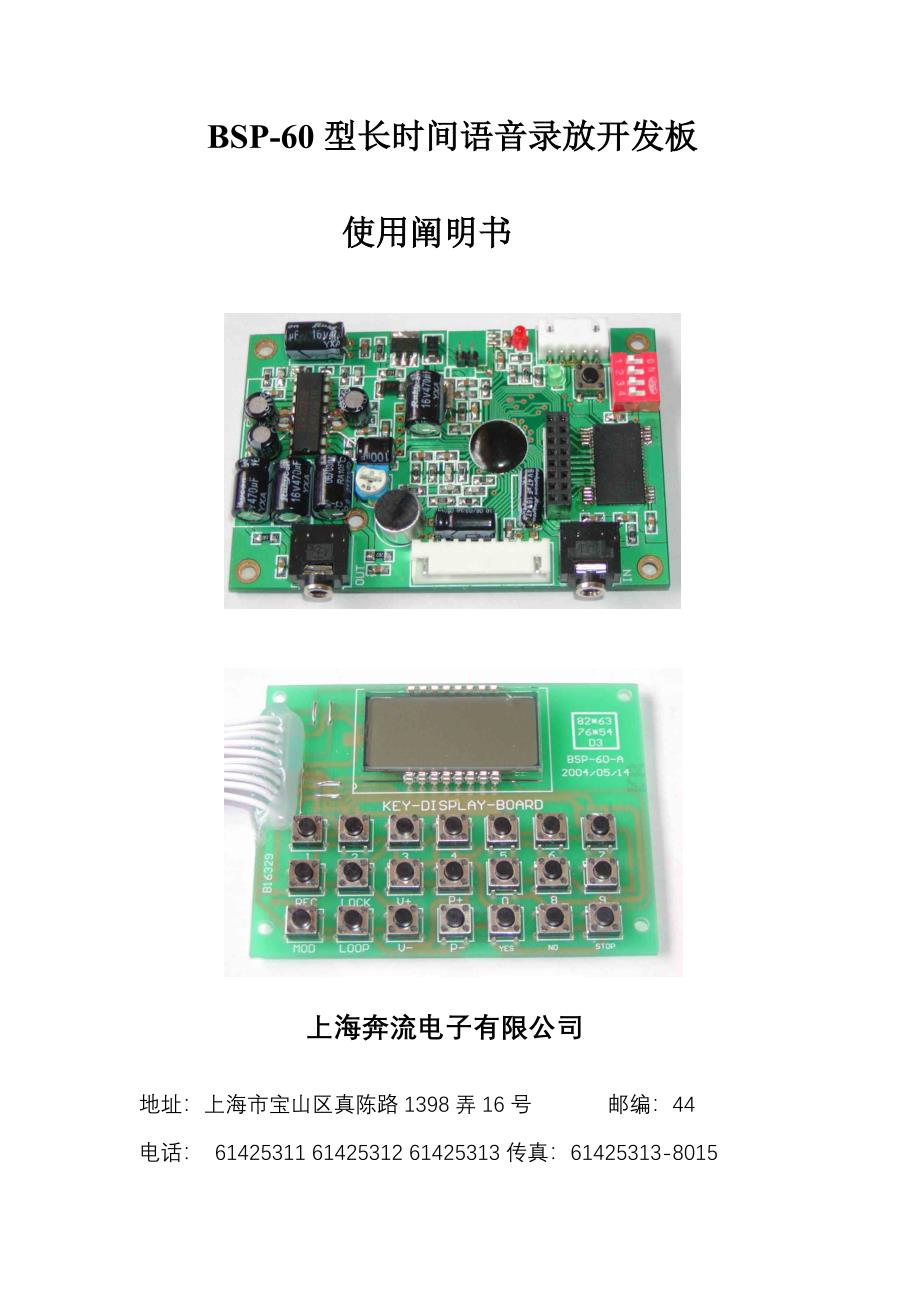

BSP-60型长时间语音录放开发板使用阐明书上海奔流电子有限公司地址：上海市宝山区真陈路1398弄16号 邮编：44 ： 61425311 61425312 61425313：61425313-8015 e-mail:开户行：工行宝山工业园区之行 帐号：1001 1509 0900 680 2162一：产品概述：BSP-60型长时间语音录放开发板是一款具备创新意义语音新产品，拥有众多长处：1、 采用先进MCU+DSP语音解决技术，具长时间、高音质、低价格等特点2、 外围元件简朴，大量采用贴片工艺，因而可靠性高、体积小3、 采用FLASH存贮技术，语音数据掉电后不会丢失其中BSP-60型采用一片8M存贮芯片，在8KHZ/16BIT采样高音质录放前提下可录音约60分钟奔流公司会继续推出支持30分钟、240分钟等高音质录音板等后续系列产品4、 支持MIC、LINE IN两种录音方式，并支持将语音文献直接通过USB接口下载5、 本开发板自带液晶显示屏，可以显示录放段数，录、放音符号和循环标志等6、 自带4 × 5键盘，具备各种回放模式，普通应用不须改动任何程序。
7、 自带原则串行接口控制功能和录/放音批示信号，可非常以便由外部单片机、PC机控制录音、放音、删除等操作8、 板上自带双3W功放电路；自带稳压电路，支持直流6-12V宽电压输入9、 具备电子音量调节和电位器调节两种音量调节方式二：接口阐明：BSP-60型录放开发板由主板、键盘显示板和USB通讯板三某些构成，主板可脱离键盘显示板和USB板独立工作主板布局见图一所示；键盘显示板见图二 图一 图二串行接口阐明：依图所示，从左到右依次为1—5号脚，其中：1号脚为串行接受端（RXD）；2脚为录/放音批示信号（P/R-LED灯信号）；3脚为地线（GND）；4脚为串行信号发送端（TXD）；5脚为线性录音停止端（LINE IN_STOP），低有效模式选取拨码开关阐明：依图所示，右上角红色拨码开关可以选取模式，1、2脚选取声音回放模式：1脚2脚模式种类功能简要阐明OFF OFF W/M 一按1-9、0键相应单键触发1-10段语音内容，支持录音操作ONOFF W/M 二每断电一次曲目自动加一，单曲循环播放。
OFFON W/M 三上电后自动记忆前次放音段数，默认循环放音ONON W/M 四输入数字后按“确认”键才开始放音，支持3位数字输入3脚——线性录音选取端，该脚处在OFF位置时，默以为MIC录音状态；当该脚处在ON位置时，选取为线性录音状态4脚——USB功能选取端，该脚处在OFF位置，处在录/放音状态；当该脚处在ON位置时，工作于USB传播状态注：模式选取只有在重新上电或复位后来才有效，录音操作只在模式一、四时有效）三：操作阐明：⑴、硬件连接、上电操作：本录放板使用6-12V直流电源，直流电压最高不得超过15V；使用12V或以上电源时TEA2025B功放芯片请加散热片请按图所示接入本语音板电源插口中，电源正常，则主板上电源批示灯会点亮本板具备电源接反保护功能在左边标有“OUT”Φ3.5MM音频输出插座上接上两只功率不不不大于3W/8Ω喇叭如下操作阐明是指处在“模式一、采用MIC录音”操作）上电后，液晶显示屏显示 模式为“W/M 一”；曲目为“ 1”；音量为两格”⑵、录音操作：1、选取进入录音状态：“REC”键为录放音状态切换键，按住“REC”键3秒以上，液晶屏上 “●”录音符号点亮，表达进入录音准备状态。
CPU自动检测已有录音段数并自动加一， 表达默认录音内容顺序添加到既有录音节目背面2、开始录音：点按“YES”键，P/R批示灯点亮，液晶屏上数码显示开始跑动，即开始相应段录音 3、停止录音：点按“NO”键，液晶屏上数码显示跑动停止，P/R批示灯熄灭，即停止本段录音数码显示自动加1段，再次点按“YES”键则继续录制下一段5、退出录音状态：在停止录音状态下，按住“REC”键3秒以上，即退出录音状态液晶屏上 “●”录音符号熄灭液晶屏显示已录音段数6、插入录音：如果本次录音内容需要插入到已有录音内容中间，进入录音准备状态后，按“+、-键”将数码调节到想插入记录号上，按“YES”键；或直接点按相应数字键，即可插入录音原该段录音内容顺序后移7、线路输入录音：一方面将3号红色拨码开关拨到“ON”位置，将CD、VCD、磁带、计算机声卡输出等音源信号通过ф3.5MM插头对接线接到标有“IN”符号插座上，接通电源或按“复位”键长按“REC”键3秒进入录音准备状态，液晶屏上 “●”录音符号点亮，点按“YES”键，P/R批示灯点亮，液晶屏上数码显示开始跑动，即采集LINE IN端口信号开始相应段录音 当采用线路输入录音时，必要按“STOP”键才干停止本段录音，按“NO”键无效。
⑶、放音操作： 本开发板有四种放音模式，详细简介见后：1、上电后默认即为放音准备状态2、启动放音：按1-9、0键一次可单键触发1-10段放音10段以上可按“+、—”键选段放音，播放时屏幕点亮“▼”放音符号，液晶屏上数码跑秒显示，同步P/R批示灯点亮3、停止放音：放音时按“NO”键，则及时停止放音，跑秒停止，P/R批示灯熄灭4、切换放音：在放音中间再次按下其她数字键则及时停止当前放音，转向执行最新放音命令放音模式阐明：放音模式通过板上右上角红色四位拨动开关选取模式，操作见表一阐明模式一（1脚OFF 2脚OFF）：上电默认不放音，1-9、0相应触发1-10段录音内容，触发后立即放音，该段放音结束后停止放音如果始终按住该按键，则循环放音放音中按下其她按键，则停止本段放音，转放最新按下按键语音内容10段以上需持续按动“+、—”键到该段后松开按键自动放音模式二（1脚OFF 2脚ON）：上电后自动放音，并自动记录上次放音初始段数，下次上电时，将段数加1后放音，到最大段数时，自动回到段数1状态模式三（1脚ON 2脚OFF）：上电默认循环放音上次最后播放曲目，1-9、0相应触发1-10段录音内容，触发后均采用循环方式放音。
放音中按下其她按键，则停止本段放音，转放最新按下按键语音内容模式四（1脚ON 2脚ON）：上电默认不放音，0-9数字就当数值输入用，输入数字后来，必要按“YES”键确认后才会放音其他基本同模式一⑷、曲目删除：单曲删除：将屏幕曲目号调节到要删除段，点按“DEL”（MOD）键，屏幕显示“del”，按“YES”键则确认删除，按“NO”则退出删除状态全曲删除：长按“DEL”键3秒钟，屏幕显示“delA”，提示所有曲目删除，按“YES”键则确认删除，按“NO”则退出删除状态⑸、其她功能阐明：音量加减：点按“V+、V-”键，喇叭标志闪烁，可增、减音量；电子音量在重新上电后会恢复到“中”位置此外调节主板上音量电位器也可以调节音量输出全曲循环：长按“LOOP”键2秒钟，进入全曲循环放音状态，点亮循环符号循环放音中按“NO”键可退出循环放音状态键盘锁：长按“LOCK”键3秒钟，除本键以外所有按键所有失效；点亮键盘锁标志再次按住该键3秒钟解除键盘锁曲目加、减放音：按“P+、P-”键可以加、减曲目，并自动放音四、串行口功能阐明： 本开发板具备串行通信口控制功能，可以很以便被外部单片机、PC机等控制使用。
采用原则：原则 RS232串口合同方式（TXD RXD双线，串口方式一，无校验）串口速率：2400bit/s放音引导码：AAAA静音延迟0.5秒： DD（在一句话中停顿0.5秒），举例：FLASH中存有三段语音内容，第一段为“车辆启动，请拉好扶手，下一站”，第二段为“人民广场站”第三段为“汉中路站”需要将一、三段组合播放，组合中间停顿0.5秒则发如下命令：AAAA +001 +DD +003+FF 句结束放音存储码：FF即时合成语句放音TXD端放音忙信号：低电平有效（空闲为高电平，合成语句放音期间变为低电平输出）数据码：码址与语音段顺序号相应（采用十进制码，001为第一段，100为第100段）删除引导码：BBBB + 数据码录音引导码：CCCC + 数据码停止码： DDDD （录/放音时，收到该信号即停止）全曲删除命令：EEEE五、USB传播功能： 当选用USB传播模块后，配合我司提供PC特殊算法转换压缩软件，可以将WAV文献直接转换压缩成本语音板专用A20后缀文献，然后通过USB传播软件直接下载到板上FLASH中 我司提供PC软件包中有本压缩软件和USB下载软件详细使用阐明书。
