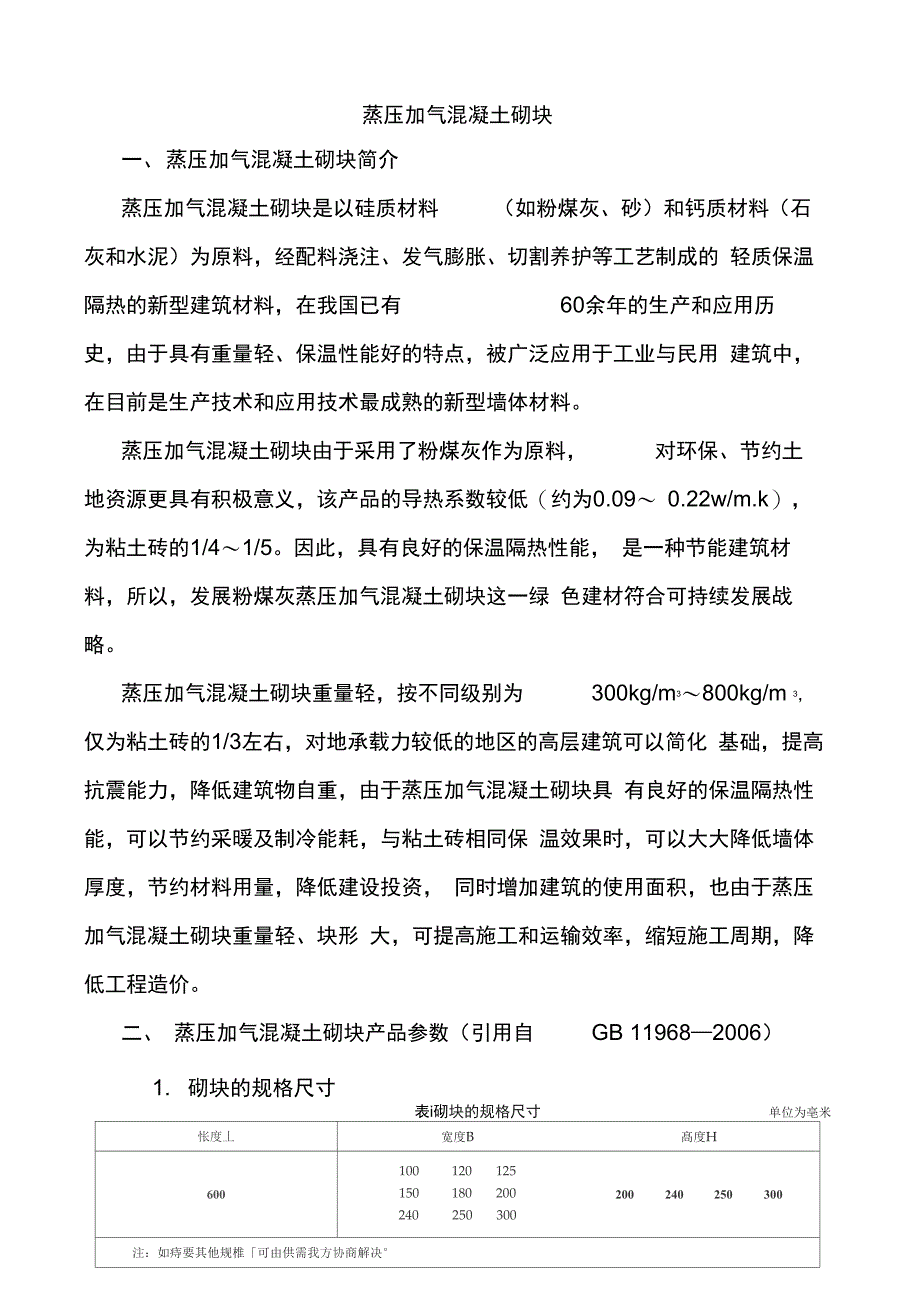

蒸压加气混凝土砌块一、 蒸压加气混凝土砌块简介蒸压加气混凝土砌块是以硅质材料 （如粉煤灰、砂）和钙质材料（石灰和水泥）为原料，经配料浇注、发气膨胀、切割养护等工艺制成的 轻质保温隔热的新型建筑材料，在我国已有 60余年的生产和应用历史，由于具有重量轻、保温性能好的特点，被广泛应用于工业与民用 建筑中，在目前是生产技术和应用技术最成熟的新型墙体材料蒸压加气混凝土砌块由于采用了粉煤灰作为原料， 对环保、节约土地资源更具有积极意义，该产品的导热系数较低（约为0.09〜 0.22w/m.k），为粘土砖的1/4〜1/5因此，具有良好的保温隔热性能， 是一种节能建筑材料，所以，发展粉煤灰蒸压加气混凝土砌块这一绿 色建材符合可持续发展战略蒸压加气混凝土砌块重量轻，按不同级别为 300kg/m3〜800kg/m 3,仅为粘土砖的1/3左右，对地承载力较低的地区的高层建筑可以简化 基础，提高抗震能力，降低建筑物自重，由于蒸压加气混凝土砌块具 有良好的保温隔热性能，可以节约采暖及制冷能耗，与粘土砖相同保 温效果时，可以大大降低墙体厚度，节约材料用量，降低建设投资， 同时增加建筑的使用面积，也由于蒸压加气混凝土砌块重量轻、块形 大，可提高施工和运输效率，缩短施工周期，降低工程造价。
二、 蒸压加气混凝土砌块产品参数（引用自 GB 11968—2006）1. 砌块的规格尺寸表i砌块的规格尺寸 单位为亳米怅度丄宽度B髙度H600100 120 125150 180 200240 250 300200 240 250 300注：如痔要其他规椎「可由供需我方协商解决°表3砌块的立方体抗压强度 单位为兆帕斯卡2. 砌块按强度和干密度分级强度级别有!Al. 0,A2. 0,A2. 5, AX 5»A5. 0,A7. 5,A10 4s个级别“ 干密度级别有’B03,B04，B05,B06,B07,B08六个级别」3. 砌块等级砌块按尺寸偏差与外观质量、干密度、抗压强度和抗冻性分为 ：优等品（A）、合格品（B）二个等级4. 砌块产品标记示例:强度级别为A3.5、干密度级别为B05、优等品、规格尺寸为60mmX20mm又250m m的蒸压加气混凝土砌块，其标记为 ：ACB A3.5 B05 600X200X250A GBII9685. 砌块的尺寸偏差和外观表2尺寸偏差和外观项 目指优群品标舍格品（B）4 »尺寸允许傭差/河™1按度|L±3±4尤度士 L高度H±1±2缺接掉角最小尺寸不得大T/mm030戢大尺寸不得大于/trim070大于以上尺寸的缺橈掉角亍数•不多于/■牛02裂纹长度贾穿-梭—面的裂纹长度不得大丁裂纹所在而的裂统方向尺寸总和的01/3任-面上的裂纹按度不得大于製纹方向尺寸的01/2大于反上尺寸的裂统条数，不裟于/条02爆裂、粘帳和平面弯曲损坏深度不得大于/tnm1030不允许表面疏松、层裂不允许表面油污「 不允许6. 其他参数强度级别立方体抗压强度平均值不小于单爼最小值不小于Al,01.00.8舷02b 0L6A2. 5Z 52.0A乳5■3.5?. SA&.054.軽0A7.57h56.0A10.010. 0S. 0表4砌块的干密度 单位为千克每立方米干密度级别B03BO4EO&B06BO7BOS干密度优肆品廷300400500600700800合格品325425525625725825表5砌块的强度级别干巒度级别BO3図4D0&B06B07BOB强度蹶别优等品（A）A1.0曲0A3h 5A5t0A7,5A10.0合楮品⑴）A2.5A3.5A5, 0A7, 5表6干燥收缩、抗冻性和导热系数十整度级别B03B04B05B06B07B08干煤收编值■标隹法/(mm/m) <0.50快速 C0.80抗冻性质量损尖/歸 C5』冻后强度/MPa 4优等品（A）0.81.62.84.06.08+0合格品2.02.81.06.0导热系数（干* K）J C0. 100. 120. 140. 160. 180. 20a规定羽用标准送、快速法测定砌块干爍收鏑值，若测定结果廉生矛盾不能判定时，则以掠准法测定的结果 为准.三、蒸压加气混凝土砌块生产工艺及简述1•原材料储存及处理1.1粉煤灰、石膏当采用粉煤灰与石膏混合制浆的工艺。
生产时，粉煤灰和石膏 按一定配比加入打浆池，制成混合浆料在制浆加水时，定量加水， 制成浓度合适的料浆再由渣浆泵泵入料浆储罐内备用精选文档水泥矿渣或石灰砂或粉煤衩.水铝栅各种外加剂计£球磨球墙计莖 脫脂 计 童r11r讨B计B计里+ 1T- ►浇汪车浇注入模上图为蒸压加气混凝土生产工艺流程简图1.2生石灰块状生石灰用自卸卡车运入厂， 卸入石灰原料堆棚内堆放 块石灰经复摆式颚式破碎机破碎后由斗式提升机送入石灰库中粉磨前，石 灰由库底喂料机给入密闭式输送机送入磨机内进行粉磨磨细后的石 灰粉料由磨机出料口送至斗提机，由斗提机送至配料楼石灰粉料仓中 备用1.3水泥采用散装水泥散装水泥由散装水泥车运入厂内， 直接泵入配料楼水泥粉料仓内备用1.4铝粉由外地购入桶装铝粉， 存放于配料楼底铝粉库内 使用时由电动葫芦吊至配料楼二楼，然后由人工计量后投入铝粉搅拌机内搅拌成 5%精选文档的悬浮液备用1.5 边角料、废浆切割线切割下来的边角料落入底部斜槽， 经水冲洗至切割机底部废 浆池内，不断搅拌使废浆达到一定浓度后，再由废浆池中的渣浆泵泵 入配料工段的废浆储罐中备用2. 配料、搅拌、浇注石灰、 水泥、由仓底单螺管给料机送入电子粉料计量称内， 经累积 计量后由计量秤的卸料装置卸到浇注搅拌机内。
粉煤灰浆由料浆储罐下的阀门打开后放入打浆池中再泵入配料楼 料浆电子计量称内进行累积计量，当料浆重量达到配料要求时，由自 控系统关闭储罐放料阀，停止放料计量好的料浆按指令放入浇注搅 拌机内铝粉由人工计量，倒入铝粉搅拌机内制成悬浮液，每模配制一次 搅拌好的悬浮液直接放入浇注搅拌机内料浆在浇注前温度应达到工艺要求 如温度不够可通蒸汽加热 浇 注时，模具通过摆渡车运送至浇注搅拌机下就位，浇注搅拌机放料浇 注3. 切割、编组静停初养达到切割强度后， 由切割线翻转桁车(10 t)上的翻转吊具吊运翻转至切割机固定支座上 ,脱模使坯体倒立切割装置行走进行纵切 和横切，完成切割切割好的坯体连同侧板由釜前装载桁车( 10 t)上的半成品吊具吊运至釜前蒸养小车上，每车堆放二模，堆放好的蒸养小车由慢动卷扬机牵引在釜前轨道上进行编组，每条釜前轨道编放五辆蒸养小车4. 蒸压及成品 编组好的坯体由慢动卷扬机拉入釜内进行蒸压养护， 恒压蒸养时间 8.0h左右，蒸汽压力 1.3MPa,温度190C左右制品经蒸压养护后由慢动式卷扬机拉出釜， 再由出釜吊具吊运成品 至运输车上，直接出厂或至堆场存放5. 底（侧）板返回、组模涂油 成品吊运完后，蒸养小车上的底 （侧 ）板连同小车经由成品吊具吊运 至小车回车线上， 小车经回车线回至切割机一侧， 吊具将底 （侧 ）板吊运， 同时吊运模框与底 （侧 ）板组模并返回将模具放至模具回车轨道上， 进行清理涂油，然后再进行循环浇注。
四、 蒸压加气混凝土砌块生产工艺基本参数1. 生产所用原材料粉煤灰、水泥、生石灰、石膏、铝粉膏等的要 求1.1 粉煤灰：在生产蒸压加气混凝土砌块的过程中 , 粉煤灰兼有集料和生成胶 凝材料的双重作用粉煤灰同时提供 SiO2 和 Al2O3 与 CaO 进行水热 反应 , 生成水化硅酸盐和水化铝酸盐 , 使砌块获得强度因此 , 用于生 产蒸压加气混凝土砌块的粉煤灰应具有必要的细度 , 细度不足时应通 过二次加工进行磨细 含碳量小于 20%，粉煤灰中 SiO2 含量大于 45%， 烧失量W 18%，放射性应符合 GB6763规定下图为所用粉煤灰的性能参数（引自 JC 409-91）精选文档4・1 硅酸盐建筑制甜用粉煤灰按细度.标准稠嵐用水量和烧朱就芬为 J — 1三亍级别， 其技术要求应符合下表的规定”%爱 别ITI削盛(0. O45mm方孔籍卿余不丸子3045S5标准81度用水量不大于&05860烧夷童不丈于71215二簞化磋含畳不中于40不尢于• 2rth乩裂栅煤解车适用于壽压加气海覆土.4- 2 粉煤灰的放射性应符合GB 6763的规定1.2对水泥的要求水泥水化时，除了能生成大量的水化硅酸钙、水化铝酸钙等水化物外，还能析出大量的 Ca(0H)2。
在蒸压条件下，这些游离的Ca(0H)2 与含硅材料中的SiO2和AI2O3作用，以水热合成方式生成水化硅酸钙 和水化铝酸钙两种方式所产生的水化矿物质同时提高制品的强度由于水泥中CaO的含量约为60%,而其中只有20%左右经过水化析出 游离的Ca(OH)2因此，从提高蒸压加气混凝土的强度来看 ，采用石灰 -水泥混合钙质体系更为有利普通硅酸盐水泥以比表面积表示，不小于 300m2/kg ;矿渣硅酸盐水泥以筛余表示，80 方孔筛筛余不大于10%或45 m方孔筛筛余不 大于30%下表为所用水泥的组分参数(引自 GB175 — 2007)品种代号组分(%)熟料+石膏粒化高炉 矿渣火山灰质 混合材料粉煤灰石灰石普通硅酸盐水泥P •O>80且<95>5 且w 20a-矿渣硅酸盐水泥P • S •A>50且<80>20 且w 50b---P • S • B>30且<50>50 且w 70b---1.3对生石灰的要求在生产蒸压加气混凝土砌块过程中 ，通过生石灰提供有效的 Ca精选文档与含硅材料中的 SiO2和1203进行充分的水热反应，生成水化硅酸盐 和水化铝酸盐而获得强度，同时参与铝粉的发气反应反应过程中释 放出大量的热能，使坯体温度达到80C〜90 C ,使坯体在静停硬化阶段 得到自然养护。
在单位时间里释放出的热量过大 ，又会影响养护的效果因此，生产蒸压加气混凝土砌块所使用的生石灰应当符合 JC/T 621《硅酸盐建筑制品用生石灰》的标准同时 ，必须添加调节剂来控制石灰的水化放热速度下图为生石灰的技术要求（摘自 JC/ T621-2009）5. 1 硅酸盐建饶制品用生石灰的技术要求应符合表1规定•哀1硅型盐噫埶制品用生石載的技术要求项 目* 尊 级优等。
