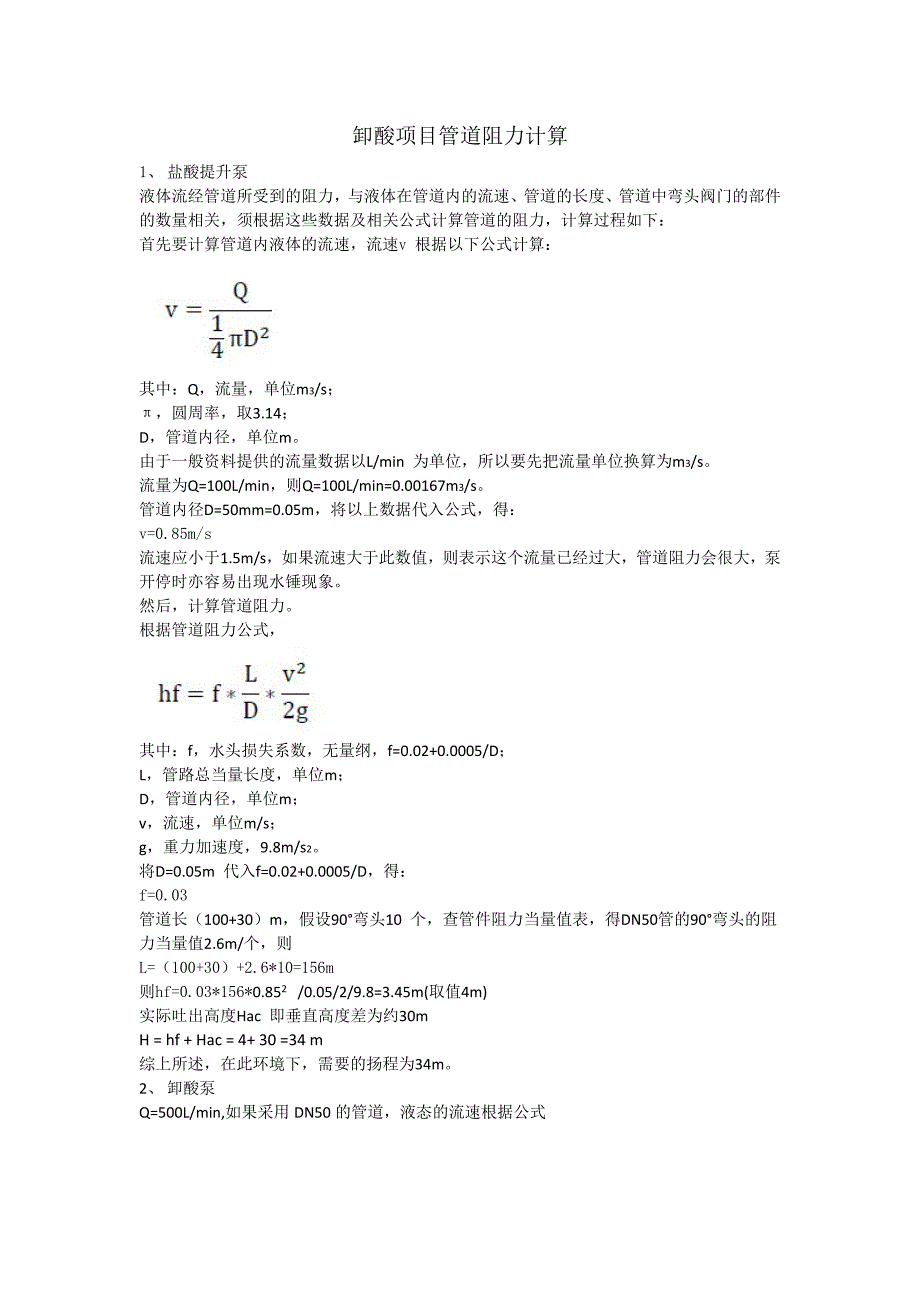

卸酸项目管道阻力计算1、 盐酸提升泵液体流经管道所受到的阻力，与液体在管道内的流速、管道的长度、管道中弯头阀门的部件的数量相关，须根据这些数据及相关公式计算管道的阻力，计算过程如下：首先要计算管道内液体的流速，流速v 根据以下公式计算：其中：Q，流量，单位m3/s；π，圆周率，取3.14；D，管道内径，单位m由于一般资料提供的流量数据以L/min 为单位，所以要先把流量单位换算为m3/s流量为Q=100L/min，则Q=100L/min=0.00167m3 /s管道内径D=50mm=0.05m，将以上数据代入公式，得：v=0.85m/s流速应小于1.5m/s，如果流速大于此数值，则表示这个流量已经过大，管道阻力会很大，泵开停时亦容易出现水锤现象然后，计算管道阻力根据管道阻力公式，其中：f，水头损失系数，无量纲，f=0.02+0.0005/D；L，管路总当量长度，单位m；D，管道内径，单位m；v，流速，单位m/s ；g，重力加速度，9.8m/s2将D=0.05m 代入f=0.02+0.0005/D ，得：f=0.03管道长（100+30）m，假设90°弯头10 个，查管件阻力当量值表，得 DN50管的90°弯头的阻力当量值2.6m/个，则L=（100+30）+2.6*10=156m则hf=0.03*156*0.85 2 /0.05/2/9.8=3.45m(取值4m)实际吐出高度Hac 即垂直高度差为约30mH = hf + Hac = 4+ 30 =34 m综上所述，在此环境下，需要的扬程为34m。
2、 卸酸泵Q=500L/min,如果采用 DN50 的管道，液态的流速根据公式算得：v=4.24m/s流速大于1.5m/s，则表示这个流量已经过大，管道阻力会很大，泵开停时亦容易出现水锤现象建议使用 DN85 以上的管道，才能保证流速 v≤1.5m/s如果选用 DN85 的管道，流速 v=1.5m/s，那么管道阻力的计算为f=0.02+0.0005/0.085=0.025假设实际水平管长为 20m，垂直管长为 3m，不考虑局部管道阻力（弯头、大小头管件的影响） ，则 L=20+3=23mhf=0.025*23*1.52/0.085/2/9.8=0.8m(取值 1m)实际吐出高度Hac 即垂直高度差为约3mH = hf + Hac = 1+ 3 =4 m综上所述，在此环境下，需要的扬程为4m。
