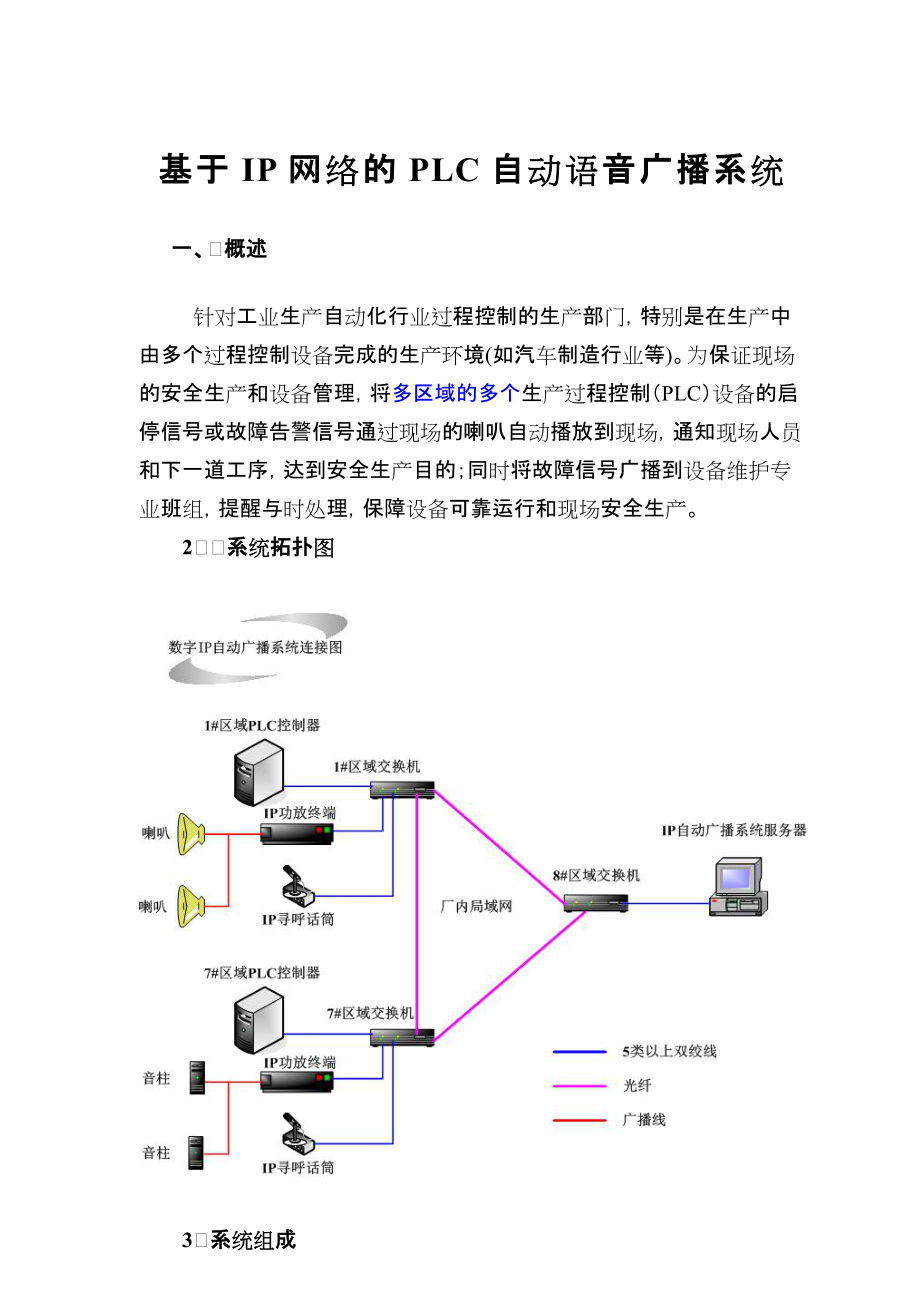

WORD基于IP网络的PLC自动语音广播系统 一、 概述 针对工业生产自动化行业过程控制的生产部门，特别是在生产中由多个过程控制设备完成的生产环境(如汽车制造行业等)为保证现场的安全生产和设备管理，将多区域的多个生产过程控制（PLC）设备的启停信号或故障告警信号通过现场的喇叭自动播放到现场，通知现场人员和下一道工序，达到安全生产目的；同时将故障信号广播到设备维护专业班组，提醒与时处理，保障设备可靠运行和现场安全生产2、 系统拓扑图3、 系统组成设计平台依赖厂区生产局域网平台，厂各区域PLC过程控制系统通过局域网连接根据拓扑图，系统分为：IP网络广播终端、IP网络寻呼话筒、IP网络自动广播系统服务器、现场音柱或号角喇叭、广播电缆、网络电缆3.1 IP网络广播终端 IP网络广播终端为自带100W功放（定压输出）和IP控制接口的数字化网络广播终端，实现接受IP控制指令并驱动所带的号角喇叭或音柱3.2 IP网络寻呼话筒IP寻呼话筒作为现场操作终端，实现呼叫和应答功能 3.3 现场终端 现场终端包括号角喇叭或音柱，根据现场广播需覆盖的区域确定数量或种类3.4 广播电缆 广播线采用RVVP21.0线或更大线径屏蔽线，从IP网络广播终端引出沿号角喇叭或音柱设置的区域铺设。
3.5 网络电缆 网络电缆采用5类以上双绞线，将新增的IP网络寻呼话筒和IP网络广播终端连接到厂网络交换机（距离最好在90米）3.6 IP网络自动广播系统服务器 自动广播系统服务器，是数字IP自动广播系统的核心 1、对网络IP终端（寻呼话筒、网络广播终端）的地址设置 2、负责音频流点播服务、计划任务处理、终端管理和权限管理等功能 3、管理节目库资源，为所有网络广播终端或网络寻呼话筒提供定时播放和实时点播服务 4、作为和厂所有PLC接口服务器终端，完成和厂所有PLC的连 接并通过配套软件添加每个PLC区域的需要监控的报警IO点值 5、配套服务器软件（DGZ-ABC）读取IO节点的信息，根据流程控制设定报警条件可将同一报警语音或多个报警语音，送到同一区域或多个区域，也可做流程启动前的安全警示容播报 6、在设计文档中需提出与PLC控制器配合要求：l 连接的PLC控制器生产厂家、型号l PLC控制器的处理器IP地址、机架号、槽位号l 报警IO点值信息（信息值是0、1或True、Flase）l 报警 IO点值定义 四、配置清单（按3个区配置）序号 名 称型 号数 量备 注一 设备1自动广播服务器1台2自动广播软件包DGZ-ABC1套3 IP网络广播终端DGZ-100T3台4寻呼话筒DGZ-85023套5 室外音柱DGZ-Y810 个数量和使用根据现场定，10W 6 室外音柱DGZ-Y820 个数量和使用根据现场定，20W 7号角喇叭DGZ-H30个数量和使用根据现场定，15W/30W二材料1网络电缆超5类网线 米从网络交换机到IP寻呼话筒和网络广播终端2广播线RVVP-21.0 米从网络广播终端到号角喇叭或音柱 4接线箱(IP66)一进一出 个数量根据现场定，带接线端子5接线箱(IP66)一进二出 个数量根据现场定，带接线端子注： 接线箱：主要在广播电缆线中分接音柱时用，以便日后维护方便，1个室外音柱或号角喇叭分接1个。
5、 网络摄像机联动 在实际工厂生产过程中，当有PLC控制器报警输出后，除了需语音报警提示同时，还需将现场的图像传到中控室或维修班组，以便与时处理故障；存储故障时现场图像为事后分析提供依据 5.1 拓扑图5.2 系统组成系统在自动语音广播呼叫系统基础上增加以下部分： 网络摄像机、图像处理服务器与相关软件5.2.1 网络摄像机 1、根据现场实际情况选用推荐网络摄像机 2、具备音视频同步，自定义打包存储/启停录像功能 3、10M/100M网口5.2.2 图像处理服务器 1、 图像存储功能 2、 与IP自动广播系统服务器通信功能 5.2.3 图像处理软件 1、根据PLC控制器的IO告警信息，启动相关区域的网络摄像机，同时对图像进行存储 2、主动启动相关区域的网络摄像机，巡视现场设备和生产情况5.2.4 网络交换机由于图像占用带宽原因，需选用1000M网络交换机5.3、增加图像部分配置清单序号 名 称型 号数 量备 注一 设备1图像处理服务器1台2图像处理软件包DGZ- VC1套3 网络摄像机 台带电源、数量和使用根据现场定二材料1网络电缆超6类双绞线 米从网络交换机到网络摄像机2 摄像机防护罩套与网络摄像机配套3 安装支架套与网络摄像机配套6 / 7。
