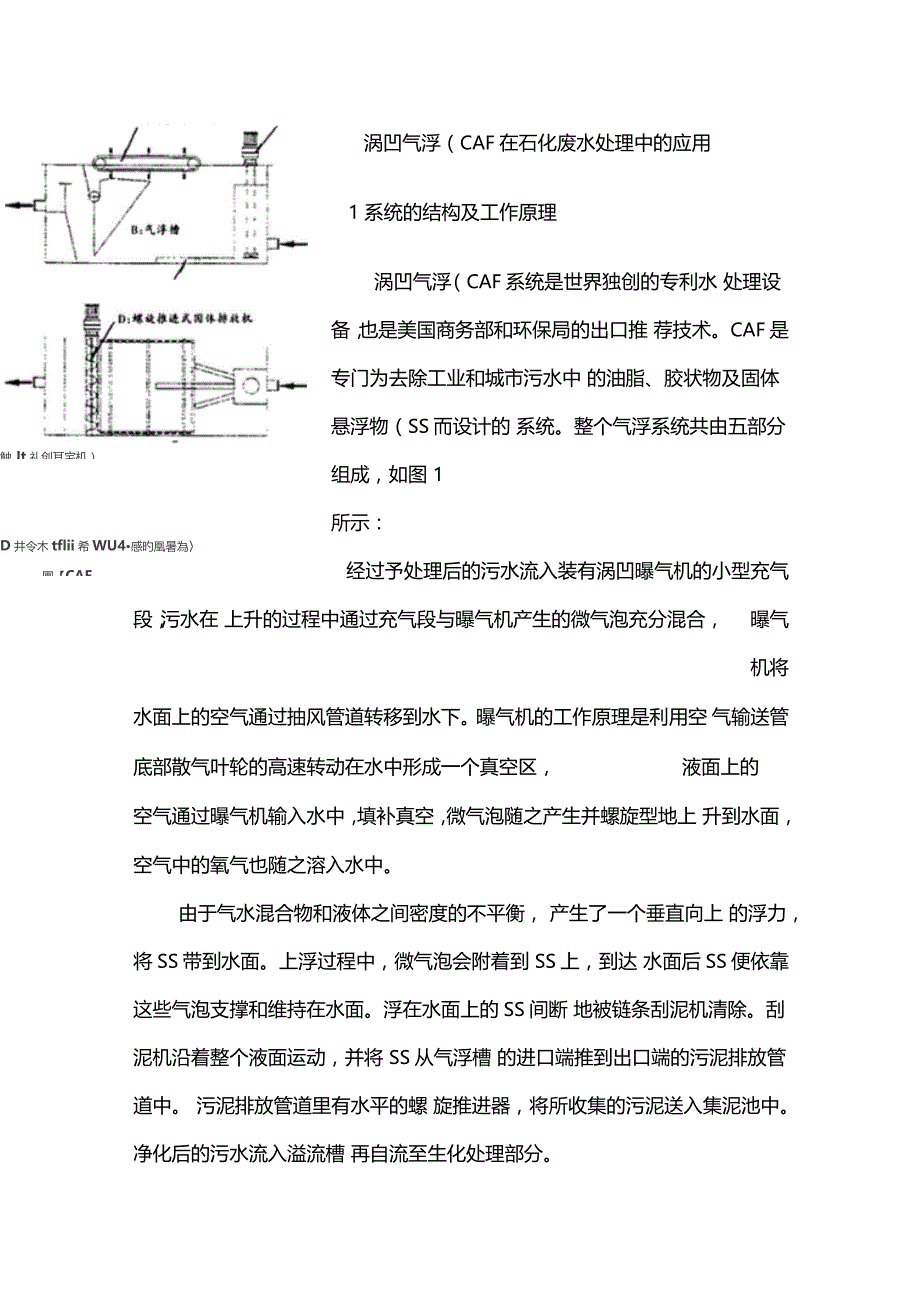

触Jt礼创耳宅机）D井令木tflii希WU4•感旳凰暑為〉團【CAF涡凹气浮（CAF在石化废水处理中的应用1 系统的结构及工作原理涡凹气浮（CAF系统是世界独创的专利水 处理设备，也是美国商务部和环保局的出口推 荐技术CAF是专门为去除工业和城市污水中 的油脂、胶状物及固体悬浮物（SS而设计的 系统整个气浮系统共由五部分组成，如图 1所示：经过予处理后的污水流入装有涡凹曝气机的小型充气段，污水在 上升的过程中通过充气段与曝气机产生的微气泡充分混合， 曝气机将水面上的空气通过抽风管道转移到水下 曝气机的工作原理是利用空 气输送管底部散气叶轮的高速转动在水中形成一个真空区， 液面上的空气通过曝气机输入水中，填补真空，微气泡随之产生并螺旋型地上 升到水面，空气中的氧气也随之溶入水中由于气水混合物和液体之间密度的不平衡， 产生了一个垂直向上 的浮力，将SS带到水面上浮过程中，微气泡会附着到 SS上，到达 水面后SS便依靠这些气泡支撑和维持在水面浮在水面上的SS间断 地被链条刮泥机清除刮泥机沿着整个液面运动，并将 SS从气浮槽 的进口端推到出口端的污泥排放管道中 污泥排放管道里有水平的螺 旋推进器，将所收集的污泥送入集泥池中。
净化后的污水流入溢流槽 再自流至生化处理部分开放的回流管道从曝气段沿着气浮槽的底部伸展 在产生微气泡 的同时，涡凹曝气机会在有回流管的池底形成一个负压区， 这种负压 作用会使废水从池底回流至曝气区， 然后又返回气浮段 这个过程确 保了 40%左右的污水回流及没有进水的情况下气浮段仍可进行工作2 在处理石化废水中的应用应用实例 1：东明石化集团有限公司污水处理场技改工程东明石化集团污水处理场始建于 1988年，处理规模为 100m3/h ， 流程采用隔油、 两级部分回流加压溶气气浮、 圆形表面曝气的传统处 理工艺由于工艺生产装置的扩建使排水量增加， 同时随着企业环保 意识的增强及环保对排污要求的提高， 使得现有污水处理工艺及设施 已不能满足达标排放的要求要对现有污水处理工艺及设施进行改 造改造后的处理规模为 200m3/h ，污水处理工艺流程为：污水经格 栅予处理后由泵提升至调节除油罐进行除油， 除油后再流入隔油池进 行进一步隔油处理 隔油池出水经一级涡凹气浮设备处理后依次进入 表面曝气池、推流式曝气池、二沉池、过滤器再处理，处理后合格污 水外排该污水处理改造工程已于 1999年 12 月底通过东明市环保局验 收，各项控制指标均达到《污水综合排放标准》 [1] 中的二类污染物二 级排放标准。
本工程中涡凹气浮设备的占地面积仅为 36.15m2 ;能耗仅为5.435kW不但减少了占地面积、节约了投资，还降低了运行费用应用实例 2：青岛广源发集团公司沥青厂污水处理工程青岛广源发集团公司沥青厂地处青岛城阳区， 主要生产中海 36-1 型高级道路沥青，生产过程中产生大量的石油类、 SS及有机污染物，未经处理直接外排对接纳水体造成很大污染该厂的废水量为 5om/h;水质为COD 600mg/L、SS:300mg/L、含 油量为600〜800mg/L污水处理工艺流程为：污水经格栅予处理后 流入调节池， 再由泵提升至波纹斜板隔油池进行隔油处理 隔油池出 水经涡凹气浮设备处理后依次进入生化池、二沉池、过滤器再处理， 处理后部分水回用，部分水外排该污水处理工程已于 1999年 12月底通过青岛环保局验收 二沉 池出水 COD: 100mg/L、ss v 30mg/L、含油量为v 10mg/L其中：涡 凹气浮设备进水水质为 COV 500mg/L、SS< 300mg/L、含油量为v 120mg/L;出水水质为 COD200mg/LSS< 60mg/L、含油量为v 10mg/L 涡凹气浮设备对COD SS石油类的去除率分别达到 60% 80% 85% 以上。
本工程中涡凹气浮设备的占地面积仅为 9.60m2;能耗仅为300KW 在减少了占地面积 节约了投资的同时，还降低了运行费用3涡凹气浮（CAF）的优点3.1 节省投资涡凹气浮没有压力容器 空压机 循环泵等设备，因而设备投资设备占地面积小，减少土建投资 Q=200m3/h 的涡凹气浮 （CAF） 设备占地面积仅为 36.15m23.2 运行费用低廉该系统因没有压力容器、 空压机、循环泵等设备， 从而节省电耗Q=200mh的涡凹气浮（CAF）系统能耗仅为5.435KW而溶气气浮（DAF） 系统能耗高达 65KW涡凹气浮（CAF）系统非常容易操作，根本没有复杂的设备，因此 人工操作及维修工作量极少，降低了人工费及维修费3.3 处理效果显著石油类、固体悬浮物（SS）的去除率超过80%BOD及 COD勺去除率可达60%以上而溶气气浮（DAF）系统对BOD 及COD勺去除率只能达35噓右能促进硫化物的氧化，减少污水中的含硫量3.4 操作简单本系统非常容易操作， 没有复杂的设备； 整个系统仅由两个机械 部分组成，不像溶气气浮（DAF）系统包括了压力容器、空压机、循环 泵等许多必需设备4与溶气气浮（DAF）、散气气浮（IAF）的经济比较本比较以 2000t/d, 没有化学进料的设备为基础，见表 1表1溶气气浮、散气气浮、涡凹气浮的经济参数处理方法设备占地/m2能源消耗/KW投资比例DAF6022.41.37DAF3010.01.18DAF19.32.61.005设计参数的取值停留时间15〜20mi n。
表面负荷5〜10mV(m2 • h)池中工作水深不大于2.0m,池子长宽比不小于4涡凹气浮/生物接触氧化工艺处理纸箱生产废水随着社会的发展，各种包装纸箱需求不断增加纸箱生产过程中 主要有印刷生产中模板脱墨洗涤废水和裱糊机、合纸机、卡纸贴面机 清洗废水，覆瓦机冷却废水和工厂生活污水等 根据该废水的性质及 排放特点，采用CAF涡凹气浮/生物接触氧化池工艺取得了较好的处 理效果，处理后出水达到《污水综合排放标准》 (GB 8978—96)中I级标准1废水水量、水质某纸箱厂生产高强瓦楞纸板箱为 90000t/a，纺纱用DTY纸箱为 2400t/a，造纸工业用纸管为21600t/a该厂高浓度废水排放量为100m3/d,其主要成分为印刷油墨、有机溶 齐V、树脂及淀粉浆糊等；低 浓度废水主要有设备冷却水和生活污水， 后者主要来自食堂、办公楼 等，排放水量为108 m3/d工厂室外排水实行雨污分流，雨水排入 雨水管网，而生活污水则通过化粪池后进入污水处理设施 废水水质如表1所示表1废水水质（设计值）项目pHCODCr(mg/L)BODmg/L)石油类（mg/L）色度（倍）NH-N(mg/L)高 浓 度 废 水6.5〜7.52000〜2500500〜70025 〜45350〜800低浓度废水6〜9100 〜45080 〜25020 〜502排放标准按水功能区划分，废水排放执行《污水综合排放标准》 (GB8978—1996)中的 I 级标准(新、扩、改)，即 pH=6-9、CODC蒸 100mg/L、石油类w 10mg/L、SSC 70mg/L、NHkNW 15mg/L、色度w 50 倍。
3工艺设计 3.1工艺流程废水处理工艺流程见图1!4反应他卜CAF 气浮池30匏f ■ ■ 1柴初也］—1 Ifci生將議絶1粧化迪n1 1—-•二沉他1诱成□善机1■ ]荊泥池-團1股水处理工艺谎程3.2主要构筑物和设备参数主要构筑物和设备参数见表2表2主要构筑物和设备参数构筑物、设备规格及参数数量调节池钢筋混凝土结构5.5mx3.5mX 3.5m1座集水池钢筋混凝土结构2.5mx1座3.5mX 3.5m兼氧池钢筋混凝土结构5.5mx3.5mX 4.5m1座生物接触氧化池钢筋混凝土结构8.5mx3.5mX 4.5m2座二沉池钢筋混凝土结构1.5mx3.5mX 4.5m1座次氯酸钠氧化池钢筋混凝土结构1.5mx3.5mX 4.5m1座混合反应槽钢制 1.0mx 1.2m1个涡凹(CAF)型气浮设备Q=10rT/h ,不锈钢制 3.0mx1.2mx 1.2m1台污泥池钢筋混凝土结构2.0 m x2.0 m x 3.0 m1座污水泵80W（型2台污水泵WQ1—15—1.5 型2台鼓风机SSR10（型2台污泥泵G40X 4 型2台箱式压滤机XMS Y20/63— U 型1台3.3 流程特点① 针对车间排放废水浓度高的特点，首先进行物化预处理，同 时考虑到生活污水可生化性较好， 在后续处理中将生产、 生活污水混 合处理以达到比较好的处理效果。
② 采用的CAF涡凹气浮系统与传统的溶气气浮（DAF）相比具有 以下优点：a. 工作原理完全不同它是通过特制的专利曝气机来产生微气 泡，不需要任何循环泵、 空气压缩机、 压力溶气罐、 高压泵、释放器， 操作简单，没有复杂的机器设备， 自动化程度高， 不需要人工的参与， 同时也不会出现与溶气相关的问题b. 运行费用低CAF系统的能耗特低，仅相当于DAF的1/8〜1/10, 节约运行成本约40%〜90%c. 效率高CAF产生的微气泡是DAF的 4倍，对SS的去除率可 超过90%通过投加合适的化学药剂，对CO刖BOD勺去除率可达60% 以上③ 生物接触氧化曝气器采用胶膜曝气管，为镭射开孔、可闭孔 结构，低风量可产生高溶氧， 运行中具有自清功能、 永不阻塞； 耐酸、 碱和耐紫外线老化； 氧的利用率可达 25%左右，是穿孔曝气管的 3 倍、 普通曝气器的 1 倍以上通常在污水处理工程正常运行情况下， 曝气 系统经常费用 （含电力、曝气产品更新、 维修费用 ） 约占了整个污水处 理站运转费用的 50%〜90%使用胶膜曝气管后，在污水处理工程正 常运行情况下可节约 50%以上的定期经常费 （ 尤其是电费 ） 。
4处理效果废水处理设施投入运行后，一直高效稳定，其处理结果如表 3、4所示表3各功能段主要污染物平均浓度项目CODCr(mg/L)BOD[mg/L)SS(mg/L)色度(倍)石油类(mg/L)调节池130140754015712.5气浮出口466328122.5637.7口 卽盘61.53.637.3230.88表4各功能段主要污染物平均去除率 %项目CODCrBODSS色度石油类调节池一气浮出口6419.477.359.938.4生物接触氧化池出口8698.969.56388.6全流程95.599.193.185.393表 3、4 数据表明，其出水各项指标均达到《污水综合排放标准》 (GB8978-96)中 I 级标准5 结论① 纸箱生产废水采用涡凹气浮 / 生物接触氧化工艺取得了良。
