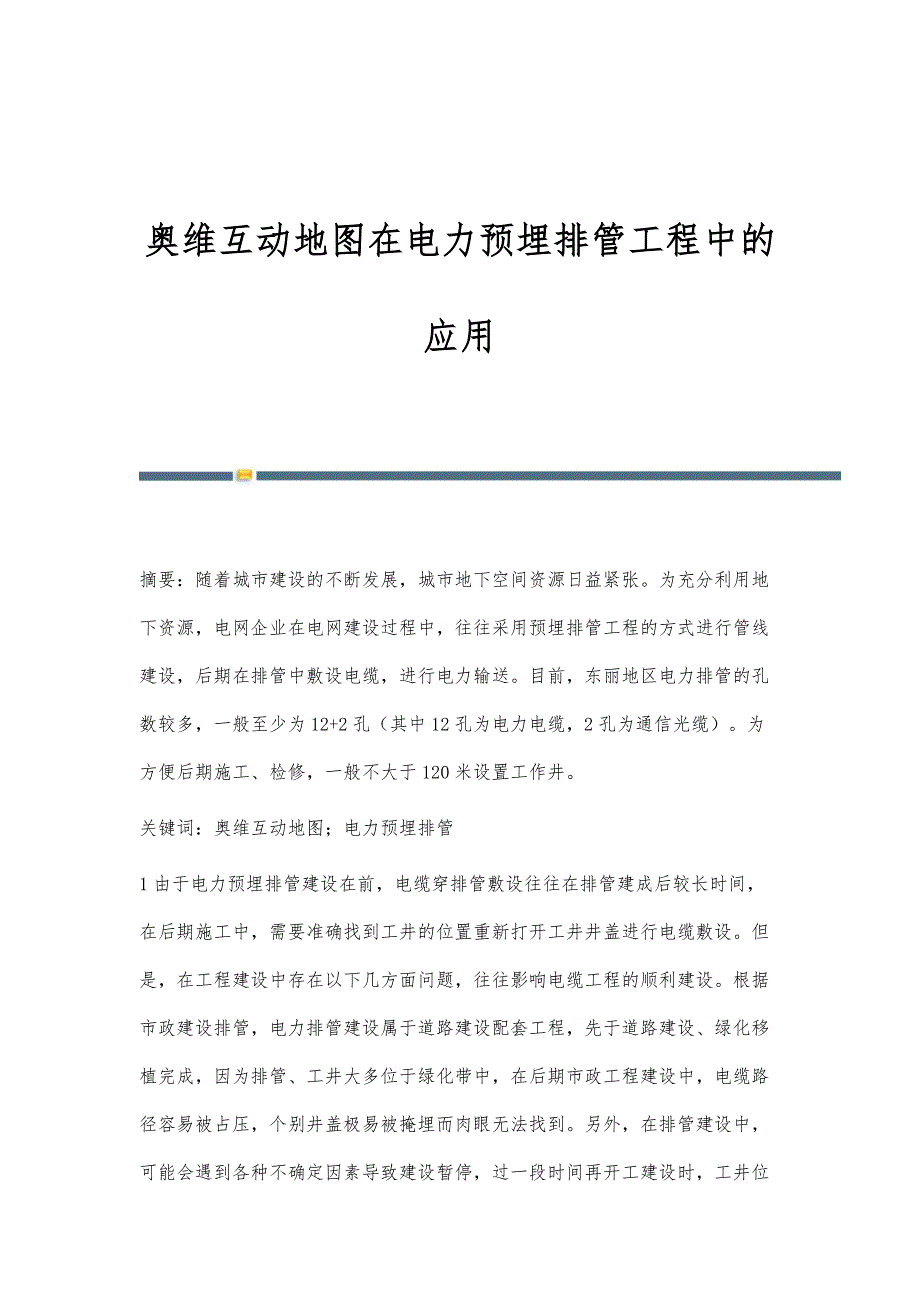

奥维互动地图在电力预埋排管工程中的应用 摘要：随着城市建设的不断发展，城市地下空间资源日益紧张为充分利用地下资源，电网企业在电网建设过程中，往往采用预埋排管工程的方式进行管线建设，后期在排管中敷设电缆，进行电力输送目前，东丽地区电力排管的孔数较多，一般至少为12+2孔（其中12孔为电力电缆，2孔为通信光缆）为方便后期施工、检修，一般不大于120米设置工作井关键词：奥维互动地图；电力预埋排管1由于电力预埋排管建设在前，电缆穿排管敷设往往在排管建成后较长时间，在后期施工中，需要准确找到工井的位置重新打开工井井盖进行电缆敷设但是，在工程建设中存在以下几方面问题，往往影响电缆工程的顺利建设根据市政建设排管，电力排管建设属于道路建设配套工程，先于道路建设、绿化移植完成，因为排管、工井大多位于绿化带中，在后期市政工程建设中，电缆路径容易被占压，个别井盖极易被掩埋而肉眼无法找到另外，在排管建设中，可能会遇到各种不确定因素导致建设暂停，过一段时间再开工建设时，工井位置、排管位置可能被占压，查找十分困难，给电力工程建设带来较大难度工程排管建设完成交付使用以后，有些工程年限较长，一旦排管路径或工井被占压，电缆运行人员也很难准确查找。
2奥维互动地图是跨平台地图浏览器，支持iOS(iPhone、iPad)、Android、Windows、WindowsPhone、Web五大平台，集多种知名地图与一体，拥有强大的设计功能与地理信息展现技术，可满足电力建设地理信息规划的需求在实际工作中，我们可以将排管、工井的地理信息导入奥维互动地图，定位精度在2m左右，能满足查找要求，利用或移动设备现场进行查找排管或工井，使用方便，可有效指导我们后期电力施工根据工程建设需要，下面从工井编号规则、数据采集及应用、数据保存等几个方面进行论述3工井编号规则为保证工井的唯一性，我们首先拟订了工井命名原则，保证编号在奥维地图上简洁显示，便于施工建设、后期运维工作的开展电缆工井命名用区域、数字编号、工井型式等3个字段组成3.1区域具体到市辖区，按照工井地理区域分布，区域字段包含：空港(G)、开发区(K)等3.2编号数字编号字段由四位数字组成，表示此工井在特定区域内的编号3.3型式工井型式字段包含直线井（Z）、转角井（L）、十字井（S）、T型井（T）、异型井（Y）等示例：G0001Z，表示为空港地区第0001号直线井K0005T，表示为开发区地区第0005号T型井。
4数据采集4.1数据采集的注意事项在数据采集使用过程中注意数据采集与查找以下几个问题4.1.1层级现场采集与查找工井时需要注意的使用层级左边截屏中地图切换按钮下方，显示一个数字如，13，意思是这个图片是第13层（级）的图片点击下方的“-”或“+”可以调整地图层数，数值越大地图细节越清楚图层精度低，偏差距离较大，如果工井井盖被占压时，则无法查找到工井一般现场数据采集在20或20.9级，在这个图层数据采集精度控制在2m左右，较容易满足查找需要4.1.2定位点击左下角“定位”，如果有GPS信号，就可以找到当前的地图坐标位置再次点击可以打开以当前位置为中心，为方向的指北针可以很容易知道自己的方位以及朝向4.1.3打点在地图上按住屏幕2秒，会弹出“打点”的编辑框该位置将被打上坐标点请看下面的图片介绍：如图，可以为这个点添加很多属性，比如工井名称、是否有电缆接头、排管长度/孔数、排管之间是否有其他拉管/顶管/沟槽等敷设形式、电缆占用孔数、所处道路/绿化带位置等信息4.1.4区域和画线：是自己手绘的点的连线，把两个工井之间进行连线点击最下方的编辑按钮可以编辑画线4.2新建排管工井的数据采集在新建排管建设中，建设人员在施工现场进行数据采集，具体方法如下：4.2.1新建工程名称图层在软件的收藏夹中新建工程文件夹，并把当前工程文件夹设为当前文件夹。
4.2.2把在建的工井四角位置逐一进行采集，并按工井命名原则进行命名，同时把排管路径等信息在备注栏标注出来在排管路径正上方按照两个工井的出口采集/标注排管路径，2个排管路径较长，可以在标识牌位置进行标注路径标注信息需体现：工井名称、是否有电缆接头、接地箱型式、排管长度/孔数、排管之间是否有其他拉管/顶管/沟槽等敷设形式、电缆占用孔数、所处道路/绿化带位置以及电缆分盘长度等信息4.2.3数据采集完成，把数据按工程导出成ovobj文件格式进行保存4.3已建成排管工井的数据采集4.3.1收集已建成排管工井工程的竣工测绘CAD电子版4.3.2奥维地图所使用的的坐标为WGS84坐标（经纬度）、国家大地坐标一些格式，对于我们小范围的施工坐标无法进行导入，所以必须进行至少两个点的坐标转换，即求坐标转换参数在输入坐标是，WGS84坐标输入的必须是已度为单位，施工坐标中按照CAD中的输入方法进行输入，即输入X、Y坐标和实际X、Y坐标相反寻找便于CAD和奥维地图1个公共点，设置成关联点，并做好标记选择关联点转换坐标，管理关联点，将关联点添加到方案管理中，之后一步一步操作，注意：在红色数字5标识窗口要将你的所定的CAD基点的xy坐标输入其中（与CAD中的xy坐标相对应即可）。
4.3.3清空CAD其他图层，仅保留关联点、电力排管、工井、接地箱等排管建设的内容，并转成DXF格式文件4.3.4把DXF格式文件拖入奥维互动地图中选择刚刚添加的关联点，点击开始解析即可，导入成功4.3.5把该工程导出ovobj文件格式并进行保存4.3.6将电脑生成的ovobj文件导入奥维互动地图指定文件电脑生成的ovobj文件通过连接后，通过电脑复制或剪切到奥维制定子文件目录下或者通过奥维好友通讯功能、、等即时通信工具传输，放入奥维互动地图制定文件OMAP文件下利用打开该工程ovobj文件，根据排管工井位置进行现场定位5数据保存5.1数据的保密性5.2数据的保存（应归入档案）每个排管或电缆工程完成以后，应及时把ovobj数据文件进行保存，如有改动及时更新数据，并归入档案进行专人管理结语：在电力预埋排管工程中传统的踏勘选址选线方式随着时代的发展暴露出越来越多的技术弊端针对弊端,在电网建设数字化的大趋势下,利用信息化软件、新兴移动终端设备的优势,将奥维互动地图应用在电力预埋排管工程中,提高了输电线路工程选线勘察的设计效率参考文献：[1]奥维地图在长输管道测量中的应用[J].杨逸若.化工管理.?2016(34)[2]奥维地图与谷歌地球联用在工程前期应用技术研究[J].杜耀斌.四川水力发电.2016(05) -全文完-。
