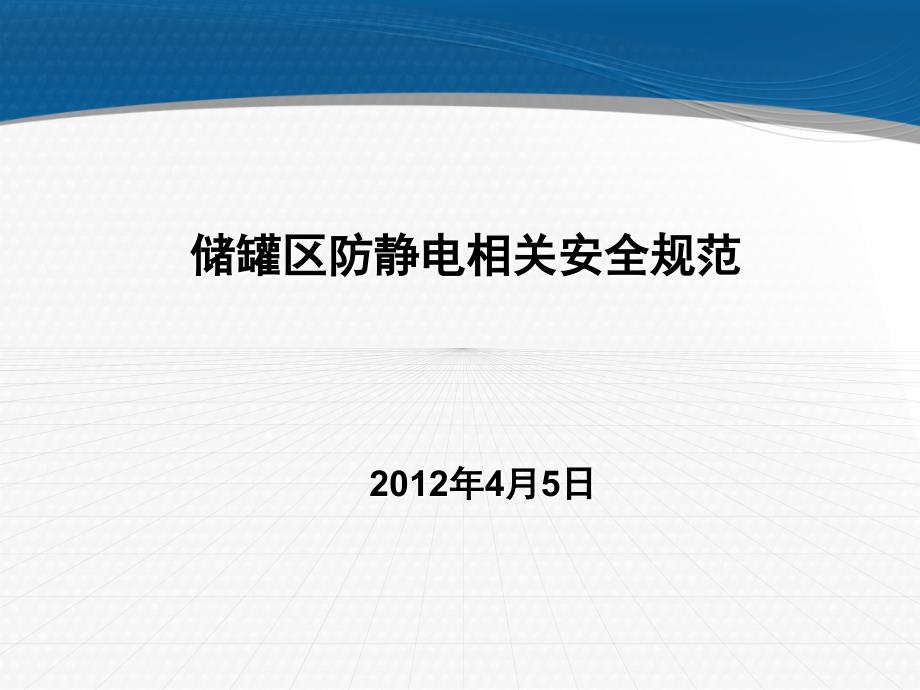

储罐区防静电相关安全规范储罐区防静电相关安全规范20122012年年4 4月月5 5日日储罐区静电事故案例：2005年4月济南石化公司采样人员携带1个样品瓶、1个 铜质采样壶、1个采样框（铁丝筐），在轻油罐的罐顶进行作 业采样人员手带绝缘橡胶手套，采样绳是绝缘绳，采样时 相互摩擦而使手套带电，采样壶感应带电，在放下采样壶时 ，与接地的罐顶发生了静电放电，引燃取样口附近洒落油品 挥发油气因取样人员及时关闭取样口，未引发更大火灾一、油罐及管线的接地点分布、接地电阻值§ 油罐的接地应执行防雷接地有关规定，《石油库设计规范 》GB50074- 2002 第14.2.1、2、3条款规定，钢油罐必须作防雷接地，其接地点不应小 于两处，接地沿油罐周长的间距，不宜大于30m接地电阻不宜大于10Ω§ 罐区管线的接地，依据《石油库设计规范 》GB50074-2002 14.3.9、 10条，地上或管沟敷设的输油管道的始端、未端、分支处以及直线段每隔 200～300m处，应设置防静电和防感应雷的接地装置地上或管沟敷设的输 油管道的防静电接地装置可与防感应雷的接地装置合用，接地电阻不宜大 于30Ω，接地点宜设在固定管墩（架）处。
§ 二、油罐内壁使用的防静电防腐涂料情况、其涂料的体电阻率情况§ 根据《液体石油产品静电安全规程》GB13348—2009中第4.1.2条规定 ，油罐内壁应使用防静电防腐涂料，涂料的体电阻率应低于108Ω.m（面电 阻率应低于109Ω）§ 三、轻质油品的进出管口的位置§ 根据《液体石油产品静电安全规程》GB13348—2009中第4.1.3条规定， 轻质油品的进油出油口必须接近油罐底部§ 四、进入油罐的油品流速§ 根据《液体石油产品静电安全规程》GB13348—2009中第4.1.4条规定， 对于电导率低于50pS/m的液体石油产品，在注入口未浸没前，初始流速不应 大于1m/s，当浸没200mm时，可逐步提高流速，但最大流速不应超过7m/s 如果采用其他有效防静电措施，可不受上述限制§ 五、浮顶油罐浮顶连线§ 浮顶油罐浮顶连线是油罐必不可少的防雷防静电措施根据《石油库设 计规范 》GB50074-2002中第14.2.3条规定，浮顶油罐连接导线应选用横截面 不小于25mm2的软铜复绞线对于内浮顶油罐，钢质浮盘油罐连接导线应选 用横截面不小于16mm2的软铜复绞线；铝质浮盘油罐连接导线应选用直径不 小于1.8mm的不锈钢钢丝绳。
§ 根据《液体石油产品静电安全规程》GB13348—2009中第4.1.5条规定， 罐内禁止存在任何未接地的浮动物 § 六、油罐区内人员的防静电要求§ 《液体石油产品静电安全规程》GB13348—2009第3.7.1条规定，爆炸气 体环境作业人员应穿防静电工作服、防静电工作鞋、袜，且应配置导静电 地面第3.7.2条规定，禁止在爆炸危险场所穿脱衣服、帽子或类似物§ 《石油库设计规范 》GB50074-2002 第14.3.13 条，甲、乙、丙A类油品 （原油除外）作业场所（泵房的门外、储罐的上罐扶梯入口处、装卸作业 区内操作平台的扶梯入口处），应设消除人体静电装置§ 七、油罐接地断接卡§ 根据《建筑物防雷设计规范》GB50057—94有关规定，油罐接地连线必 须设置断接卡，断接卡必须用不小于M10的螺栓连接，其接触电阻必须不大 于0.03Ω接地断接卡必须暴露在明处，不得埋入水泥中或地下断接卡 与接地线不得水平放置在地面上，断接卡距地面高度为0.3m—0.8m之间§ 八、罐区采样、检尺、测温 § 《液体石油产品静电安全规程》（GB13348—2009）第4.10.1条款规定 “采样、检尺、测温 工具的金属部件应可靠接地。
第4.10.2条款“绳索 、油尺等应采用单位长度电阻值1×105-1×107Ω/m或表面电阻和体电阻率 分别低于1×109及1×108Ω的静电亚导体材料”，第4.10.4条款“进行采样 作业时，不得猛拉快提，上提速度不大于0.5m/s，下放速度不大于1m/s” 。
