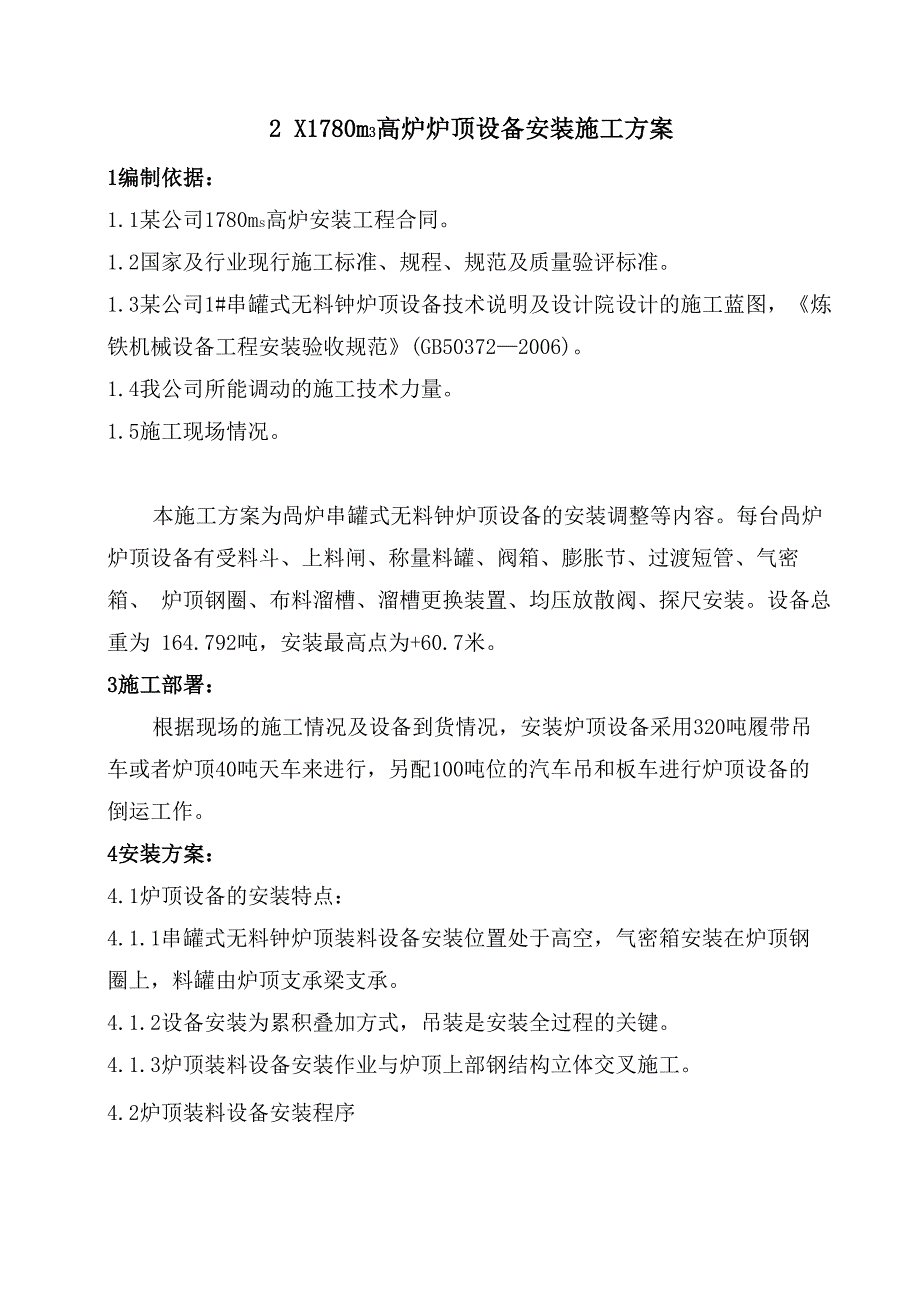

2 X1780m3高炉炉顶设备安装施工方案1编制依据：1.1某公司1780ms高炉安装工程合同1.2国家及行业现行施工标准、规程、规范及质量验评标准1.3某公司1#串罐式无料钟炉顶设备技术说明及设计院设计的施工蓝图，《炼 铁机械设备工程安装验收规范》(GB50372—2006)1.4我公司所能调动的施工技术力量1.5施工现场情况本施工方案为咼炉串罐式无料钟炉顶设备的安装调整等内容每台咼炉 炉顶设备有受料斗、上料闸、称量料罐、阀箱、膨胀节、过渡短管、气密箱、 炉顶钢圈、布料溜槽、溜槽更换装置、均压放散阀、探尺安装设备总重为 164.792吨，安装最高点为+60.7米3施工部署：根据现场的施工情况及设备到货情况，安装炉顶设备采用320吨履带吊 车或者炉顶40吨天车来进行，另配100吨位的汽车吊和板车进行炉顶设备的 倒运工作4安装方案：4.1炉顶设备的安装特点：4.1.1串罐式无料钟炉顶装料设备安装位置处于高空，气密箱安装在炉顶钢 圈上，料罐由炉顶支承梁支承4.1.2设备安装为累积叠加方式，吊装是安装全过程的关键4.1.3炉顶装料设备安装作业与炉顶上部钢结构立体交叉施工4.2炉顶装料设备安装程序某项目炼铁工程高炉炉顶设备方案 无料钟炉顶装料设备的安装程序如下图所示：4.3炉顶钢圈安装：4.3.1炉顶钢圈直径3100mm，其安装质量按《炼铁机械设备工程安装验收规 范》(GB50679—2011 )标准要求为：标高允许偏差土20mm ；任意两点间相对 高差W3mm。
对于超过3000mm的法兰，其加工精度要控制在该范围内都较为 困难，更何况安装过程还要进行较大量的焊接因此，要在现场安装焊接后, 一次达到控制要求，制定适宜的焊接工艺是极为重要的4.3.2炉顶钢圈法兰安装前炉壳封罩的开孔应完成并与连接结构焊接完成(溜 槽检修孔、煤气导出管等)以消除开孔焊接对法兰安装精度的影响4.3.3炉顶钢圈法兰安装时候注意法兰的安装方向4.3.4炉顶钢圈法兰安装后，焊接前检查炉顶钢圈水平度看是否运输中产生变 形4.3.5炉顶钢圈法兰施焊前必须将坡口周围15—20mm范围内的水、锈、油污 清除干净，露出金属光泽未处理的坡口，焊工不得擅自施焊4.3.6炉顶钢圈法兰焊接前要进行预热，预热范围为坡口侧各不小于焊件厚度 的3倍距离，并要求温度均匀预热温度120〜150°C，加热采用履带式电加 热块对炉壳坡口进行加温，每个加热块长1000mm、宽280mm，将加热装置安 装在炉壳外侧4.3.7焊接前首先沿圆周方向在法兰短管的外周加筋板，据炉顶法兰的厚度和 过去的经验，筋板间隔距离控制在400mm之内较为合适采用合理的筋板焊 接顺序，控制变形方向；筋板焊接顺序特别重要，根据焊缝变形的特性，在 实际操作中，我们要求在法兰初步调平调正后必须先焊接筋板与炉体间的焊 缝，此时焊缝主要产生垂直方向的收缩变形，然后精调法兰，精调时先调好 对称的4个点，点焊筋板与法兰短管间的立焊缝，然后再选择对称的4个点 精调好、点焊，这样逐步将所有的筋板都与法兰短管点焊固定好，然后采用 跳反焊法将所有立焊缝焊接完。
精调、点焊过程中切忌点焊筋板顶部与法兰 下表面间的焊缝4.3.8法兰焊接采用跳反焊法是法兰焊接变形更加均匀；焊接时安排四个电焊 工，分布在炉顶法兰纵向中心线和横向中心线的四个中心点位置，同时同向 开始焊接，焊接过程中同时换向4.3.9焊接过程中采用水准仪和平尺进行焊接变形监控；不断测量上法兰表面 变化情况随时了接焊缝变形情况，使焊接过程的质量保持在受控状态，必须 在焊接过程中加以监控，及时发现焊接过程中的异常变形并加以及时处置4.4.10焊缝后热处理：焊缝后热处理是防止冷裂纹的重要措施，及时的后热 处理不仅可以使扩散氢充分逸出，而且能韧化热影响区和焊缝的组织，从而 达到防止冷裂纹的目的后热处理必须在焊后立即施行，炉顶钢圈法兰焊缝后热温度定为300°C，保温2h某项目炼铁工程高炉炉顶设备方案降温过程要缓慢在炉顶钢圈法兰炉壳处使用加热带另外一侧用岩棉保温控制温度下降4.4炉顶设备安装：4.4.1炉顶设备安装工程有三大关键项目，它们对整个工程起着决定性的作 用：一是炉顶钢圈法兰安装的水平度，二是支架安装的中心与水平度，三是 支架顶面标高与漏斗上法兰面标高之差，此三项未经专业人员检查认可，其 上部设备不得安装。
设备吊装前都须在地面按要求对设备的整体、组件或零、 部件进行检查和确认同时要对设备安装的上道工序，炉顶钢圈法兰盘上口 等进行检查确认4.4.2料罐平台钢结构组装件吊装就位后，应调整和测量立柱中心至炉中心的 距离，其允许偏差为土 5mm，应用水准仪或钢尺测量立柱检查标高及互相高度 差，其允许偏差分别为土 10mm和3mm，同时应用钢尺检查测量立柱两对角线 长度差，允许偏差为6.0mm4.4.3气密箱（布料器）安装前应进行盘车检查，应运转灵活，旋转圆筒筒内、 外侧氮气通道环形缝应符合设备技术文件的要求气密箱找平找正后初紧螺 栓，在隔热板焊接后最终紧固螺栓溜槽可用溜槽更换小车进行安装气密 箱与炉顶法兰应同心，公差为2mm，气密箱的水平度公差为0.5 / 10004.4.4对波纹伸缩管安装，在安装前应将伸缩管按设备技术文件规定的冷拉值 进行冷拉，符合规范要求4.4.5称量调节装置的安装，主要检测支承传感器平面的水平度和传感器的垂 直度，应符合有关施工及验收规范的规定4.4.6受料漏斗安装，应考虑相邻结构的顺序，以免给受料漏斗安装带来不便 4.4.7做好炉顶设备和钢结构之间的配合施工安装前要对两者的图纸进行细 致的会审，合理安排施工程序，以免发生返工。
施工过程中要随时检查，核 对安装标高的中心，并做必要的调整崛 - 某项目炼铁工程高炉炉顶设备方案4.4.8料罐总重57吨，超出吊车的额定起吊能力在安装时候料罐内部衬板不能随料罐一起吊装，待安装好料罐后才能安装衬板料罐除去衬板的重量 不足40吨，能够满足吊装的要求料罐的纵横向中心线极限偏差均为土5mm； 料罐的中心线至高炉中心线的距离极限偏差为土 5mm ；料罐的铅垂度公差为1 / 1000;料罐上的荷重传感器支承面应在同一水平面内，高低差不大于lmm； 料罐与料流节流阀组漏斗相连接的法兰，待节流阀组安装找平、找正后焊接 固定4.4.9料流节流阀组漏斗上口法兰面的水平度公差为0.5/1000；密封阀安装 前应进行预组装，使阀口与阀盖上橡胶圈均匀压紧，并保证阀盖关闭时能自 由对位，防止胶圈与阀座搓磨4.4.10安装检测标准：项次项 目允许偏差1膨胀节中心下气密箱中心偏移V2mm2组装件上口水平度偏差V2mm3组装件与炉顶钢法兰中心偏移V2mm4料罐纵横向中心线偏差W 5 mm铅 重 度1/1000标冋允许偏差土5mm荷重传感器支撑面 应在同平面咼低差W1mm节流阀组上口水平度0.5/10005探尺纵横向中心线土 5 mm标 高土 5 mm探尺管垂直度1/10005质量管理:5.1施工人员到场后，首先对施工人员进行详细的技术交底，做到人人心中有 数，使现场有条不紊地组织施工。
5.2炉顶设备进场后，首先检查炉顶设备的制造尺寸，应符合设计及随机图 纸的要求5.3吊装时捆绑重心形式应准确，保证被吊物件保持水平，以便于安装5.4炉顶设备吊装时，应先试吊，确认吊索具的位置是否合理，受力程度的 确认，保证正式吊装时安全可靠5.5所有炉顶设备进场后要加强成品保护，棱角捆绑要加衬垫保护，存放要 用枕木垫平，零星小件尽量入库保管5.6检查的程序按自检、互检、专检原则进行，每道工序完后，班组自检员应 填写“自检记录”下道工序对上道工序质量进行互检自检记录应交专检员， 专检员应对自检的数据进行抽查、签字认可自检记录应填写及时、准确、 齐全5.7健全竣工资料的管理制度，保证施工资料与工程同步资料的管理和各种 记录全部按公司质量体系文件要求管理6安全管理：6.1高空作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工 前进行检查，确认其完好，方可投入使用6.2攀登和悬空高空作业人员以及搭设高空作业安全设施的人员，必须经过专 业技术培训及专业考试合格，持证上岗，并必须定期进行检查身体6.3施工中对高空作业的的安全技术设施，发现有缺陷和隐患时，必须及时解 决；危及人身安全时，必须停止作业。
安装作业人员必须系安全带，安全带在使用前应进行检查不合格的安全带不得使用.6.4施工作业场所有坠落可能的物件，应一律先行撤除或进行固定高空作业 所用的物料，应放置平稳，不得妨碍通行工具应随手放入工具袋；作业中 的走道、通道板和登高工具，应随时清理干净；拆卸下的物件和余料和废料 应即使清理运走，不得随意乱置或向下丢弃，传递物件严禁抛掷6.5雨、雪天不得进行高空作业，遇有六级以上的强风、浓雾等恶劣气候，不 得进行攀登与高空作业雨、雪、强风后，应对高空作业安全设施逐一检查, 发现有松动、变形、损坏或脱落等现象，应立即修理完善6.6吊装时必须设起重专业人员统一指挥、统一信号7施工机具配置7.1起重机械需用量计划表起重机械需用量计划表序号名称规 格数量备注1履带式起重机三一重工320t履带1台2汽车式吊车吊0吨汽车吊1台3炉顶桥式起重40吨4车 板40吨1辆7.2施工主要机械设备需用量计划:施工机械设备需用量计划序号名称规 格数量备注1手拉葫芦5t8只2手拉葫芦3t5只3空压机0.9m31台4卷扬机电动单筒5t1台5千斤顶螺旋32t6台某项目炼铁工程高炉炉顶设备方案8劳动力需用量计划:高炉炉顶设备安装中最高峰期劳动力需用量计划序号工 种人 数1电工12钳工83起重工24电焊工25测量工16司机2合计16。
