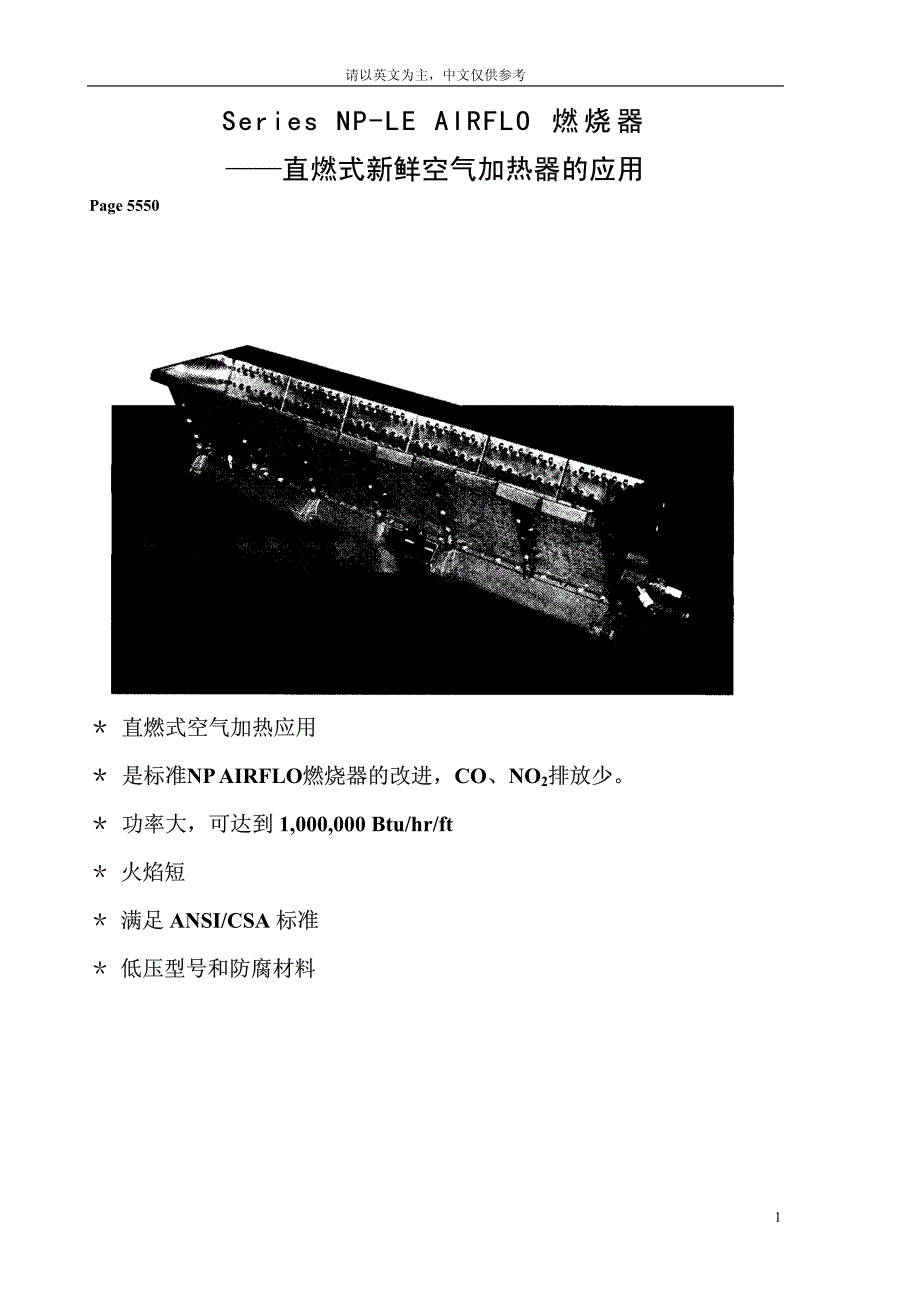

请以英文为主,中文仅供参考 Series NP-LE AIRFLO 燃烧器 ——直燃式新鲜空气加热器的应用 Page 5550 * 直燃式空气加热应用 * 是标准 NP AIRFLO燃烧器的改进, CO、 NO2排放少 * 功率大,可达到 1,000,000 Btu/hr/ft * 火焰短 * 满足 ANSI/CSA 标准 * 低压型号和防腐材料 1请以英文为主,中文仅供参考 设 计 与 应 用 说 明 输 入 功 率 : 最大达到 1,000,000 btu/hr 压 力 范 围 : 0.3-1.0"wc 点 小火 功率 : 25,000 btu/hr 4-6" wc (天然气 ) 调 节 比 : 30:1 最大上游温度 : 600 F 铸铁, 450F 铝 最大下游温度: 1000 F 铸铁, 850F 铝 最大上升温度: 750 F 最小上游氧气: 18% 燃 烧 器: NP1-LE 铸铁和铝 NP2-LE 铸铁 燃烧器选择配置 : 6" 12" 12" 6" X 12" 6"X6" (铸铁 ) 36" 混 合 板 : 不锈钢混合板 材 质 : NP1-LE 标准 铸铁 AL 铝 ,铸铁端板 ALSS 铝制外体 , 镍制端板 , 不锈钢联接物 NP2-LE标准 铸铁 铸铁端板 备 件 : 点火棒、 UV 探测器、火焰棒、可调节针阀、分板、 外部连接接头 NO2 排放曲线图通常条件下 CO排放曲线图通常条件下 NP1-LE 温度上升 NO2的排放 NP1-LE 温度上升 CO的排放 1212备注 : 纵坐标 : NO2的排放 横坐标 : 温度上升 纵坐标 : NO2的排放 横坐标 : 温度上升 1-天然气 2-丙烷 1-天然气 2-丙烷 2请以英文为主,中文仅供参考 Page 5552 NP-LE 的典型应用 一体化补给空气系统 (100%新风 ) 一体化补给空气系统 (部分循环风 ) 供给空气新风 NP/RG AIRFLO燃烧器 风机 回风 新风 NP/RG AIRFLO燃烧器 风机 供给空气燃烧器燃烧器 空气入口 喷漆室补给空气 喷漆室补给空气 (单排燃烧器 重新加热选择) (双排燃烧器 湿度控制) 燃烧器 空气入口供给空气加湿器 过滤器 供给空气 加湿器过滤器烘干 \焙烤固化 谷物干燥 谷物箱干燥室燃烧器 风机 新风 新风 风机燃烧器燃烧器 进口 3请以英文为主,中文仅供参考 Page 5554 设 计 和 典 型 应 用 主风机 点小火管路 BB 管路 NP-LE 燃烧器 调节板 进口天窗 MAXON NP-LE 通常需要如下系统元件: 说明: 1 外部自动调温器 2 高温限制开关 3 控制阀 4 阀门 5 过滤器 6 滴管 7 压差开关 8 高温开关 9 自动调温器 10 控制柜 4请以英文为主,中文仅供参考 Page 5555 选 型 数 据 天然气 丙烷调节板压差 热输出 NP1-LE 2 天然气 NP2-LE 1 天然气 -NP1-LE 热输入 燃 料 压 差 "w.c 燃料压力要求 3 丙烷4 丙烷 NP2-LE 5请以英文为主,中文仅供参考 Page 5556 热输入 NOX排放 NP1-LE CO 排放 6请以英文为主,中文仅供参考 Page 5557 选 型 数 据 NO2排放 NP1-LE 天然气 丙烷 CO 排放 天然气丙烷 Page 5558 选 型 数 据 热输入 火焰长度 火焰长度 7请以英文为主,中文仅供参考 Page 5559 选型数据 表一 : 更换燃烧器 (ft2/节 ) 节 NP1-LE&NP2-LE 6" 0.25 12" 0.536" 0.5 12"X6" 0.6 6"X6" 0.45 通过燃烧器混合板的空气流速必须保持一致,可以使用 调节板 达到理想的 效果。
一个 6"的调节板可 以沿燃烧器 外延镶嵌在风道内部. 2/16.1075.068.2736002322144⎟⎠⎞⎜⎝⎛∆=XXX.XXPXSCFM)调节板流速(ΔP=调节板的压差("w.c.) 不同的燃烧器的设计范 围已在上表中显示出来.空气流速可 表三 :内部限制 燃烧器 NP1-LE NP2-LE 1-1/2"法兰 等于或小于 4 英尺 1-1/2" 后入口 等于或小于 5 英尺 以由混合板的边缘测出. 算出调节板的面积加上燃烧器更换 的面积(表一)可以得到风道的"净面积". 风道净面积(Ft2)= 风扇转速(SCFM) 空气流速(SFPM) 风道净面积 (Ft2)+更换燃烧器的面积(Ft2)=风道面积(Ft2) 不同的风道和调节板面积之间的关系在现场的数据可能 有一 些差别.在现场要经常拿流量计来测量流速. 调节板流量压力(h v)= ρv2 = (0.075xV2x27.68) 2g (2x32.2x144x3600) 压差(Δ P)= hV X K 表二: 流速因素( k=1.0) 目标 通过 调 节板的流速(SFPM) 1600 1800 2000 2200 2400 2600 2800 4500 5000在调 节板 近 似的速度压力"w.c. 0.16 0.20 0.25 0.30 0.36 0.42 0.49 1.26 1.55通过 调节 板 相应的 静态 压 力"w.c. 0.26 0.32 0.40 0.48 0.58 0.67 0.78 2.02 2.483000 3250 3500 3750 4000 0.57 0.64 0.77 0.88 1.00 0.91 1.02 1.23 1.41 1.60 8请以英文为主,中文仅供参考 Page 5560 尺寸 9请以英文为主,中文仅供参考 Page 5561 10请以英文为主,中文仅供参考 Page 5562 易损备件 火花塞 隔板 点火棒 支架 可调节针阀 开口要求 外部安装板 典型点小火安排11请以英文为主,中文仅供参考 Page 5663 部件 NP1-LE 订购更换备件: 1. 看燃烧器铭牌指出燃烧器型号. 2. 简要购略燃烧器的简图 3. 描述上面的更换备件. 4. 描述下表中的每一个零部件的号码. 序号 要求的数量 备件描述 1 6" 1050373 12" 1051376 18" 1050373 + 1050376 24" 1050376 12"X6" 1050387 6"X6" 1050389 12" 1050385 36" 1050390备件号 燃烧器 2 2 4 6 8 2 2 4 4 1049073 混合板 3 2 1 1052004 混合板:包括角铁 4 1 1049075 混合板:包括楔子 5 2 4 6 8 4 18049 退杆 6 2 2 4 1 2 2 4 1049071 衬垫(金属) 7 4 20 24 40 18 20 20 48 1051567 M5 K 螺母 8 12 12 24 6 12 12 24 1051583 M5 X10 ISO 4017 螺帽 9 4 8 12 16 12 8 8 24 1051570 M5X45 ISO 4017 螺 帽10 2 2 4 1050679 外部退杆 11 4 2 8 1050672 内部退杆 Page 5564 12请以英文为主,中文仅供参考 部件(NP1-LE-AL) 订购更换备件: 1.看燃烧器铭牌指出燃烧器型号. 2.简要购略燃烧器的简图 3.描述上面的更换备件. 4.描述下表中的每一个零部件的号码. 序号 要求数量 部件描述 1 6" 1050375 12" 1050384 12"X6" 1050388 6"x6" 1050389 12" 1050386 36" 1050391备件号 燃烧器 2 2 4 2 4 4 1049073 混合板 3 2 4 1052004 混合板:包括角铁 4 1049075 混合板:包括楔子 5 2 4 4 45613 退杆(铝制) 6 2 1 2 4 1049071 衬垫(金属) 7 4 20 18 20 48 1051566 M5 K 螺母 8 12 6 12 24 54619 M5X10 ISO4017 螺帽(不锈钢) 9 4 8 12 8 24 1051569 M5X45 ISO 4017 (不锈钢) 10 2 4 1050680 外部退杆(铝) 11 4 8 1050673 内部退杆(铝) 4 20 18 20 48 1051853 M5 不锈钢垫圈 Page 5565 13请以英文为主,中文仅供参考 部件 NP-1-LE-AL-SS 订购更换备件: 1.看燃烧器铭牌指出燃烧器型号. 2.简要购略燃烧器的简图 3.描述上面的更换备件. 4.描述下表中的每一个零部件的号码. 序号 要求数量 部件描述 1 6" 1050375 12" 1050384 12"X6 1050388 6"x6 1050389 12" 1050386 36" 1050391备件号 燃烧器 2 2 4 2 4 4 1049073 混合板 3 2 4 1052004 混合板:包括角铁 4 1049075 混合板:包括楔子 5 2 4 4 45613 退杆(铝制) 6 2 1 2 4 1049071 衬垫(金属) 7 4 20 18 20 48 1051566 M5 K 螺母 8 12 6 12 24 54619 M5X10 ISO4017 螺帽(不锈钢) 9 4 8 12 8 24 1051569 M5X45 ISO 4017 (不锈钢) 10 2 4 1050680 外部退杆(铝) 11 4 8 1050673 内部退杆(铝) 4 20 18 20 48 1051853 M5 不锈钢垫圈 14请以英文为主,中文仅供参考 Page 5566 部件(NP-2-LE) 订购更换备件: 1.看燃烧器铭牌指出燃烧器型号. 2.简要购略燃烧器的简图 3.描述上面的更换备件. 4.描述下表中的每一个零部件的号码. 序号 要求的数量 备件描述 1 6" 1051634 12" 1051636 18" 1051634 24" 1051636 12"X6" 1051636 6"X6" 1051644 12" 1051638 36" 1051642备件号 燃烧器 2 2 4 6 8 2 2 4 4 1049073 混合板 3 2 1 1052004 混合板:包括角铁 4 1 1049075 混合板:包括楔子 5 2 4 6 8 4 18049 退杆 6 2 2 4 1 2 2 4 1049071 衬垫(金属) 7 4 20 24 40 18 20 20 48 105156。
