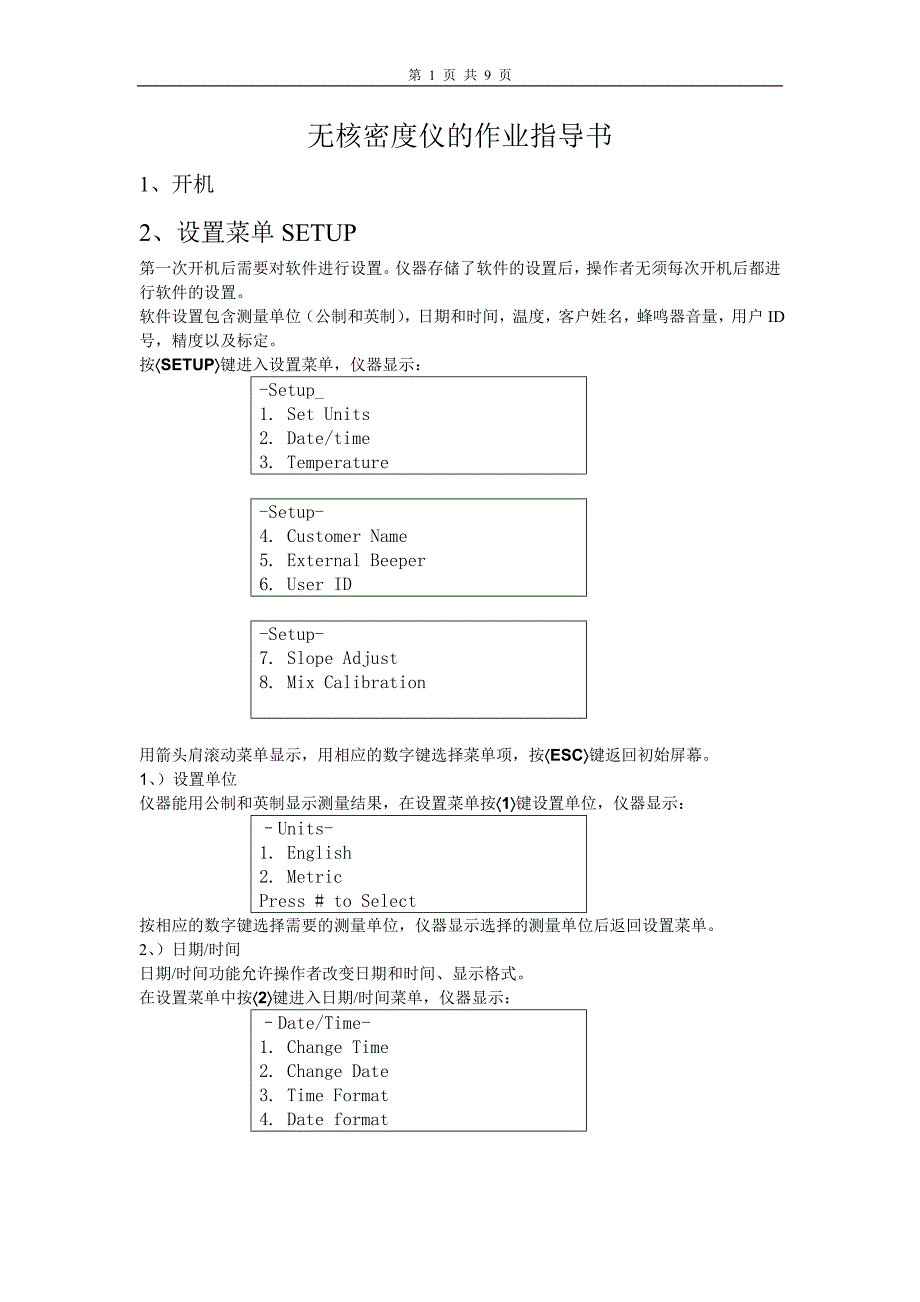

第 1 页 共 9 页无核密度仪的作业指导书1、开机2、设置菜单SETUP第一次开机后需要对软件进行设置仪器存储了软件的设置后，操作者无须每次开机后都进行软件的设置软件设置包含测量单位（公制和英制），日期和时间，温度，客户姓名，蜂鸣器音量，用户ID号，精度以及标定按áSETUPñ键进入设置菜单，仪器显示：-Setup_1. Set Units2. Date/time3. Temperature-Setup-4. Customer Name5. External Beeper6. User ID-Setup-7. Slope Adjust8. Mix Calibration用箭头肩滚动菜单显示，用相应的数字键选择菜单项，按áESCñ键返回初始屏幕1、）设置单位仪器能用公制和英制显示测量结果，在设置菜单按á1ñ键设置单位，仪器显示：–Units-1. English2. MetricPress # to Select按相应的数字键选择需要的测量单位，仪器显示选择的测量单位后返回设置菜单2、）日期/时间日期/时间功能允许操作者改变日期和时间、显示格式在设置菜单中按á2ñ键进入日期/时间菜单，仪器显示：–Date/Time-1. Change Time2. Change Date3. Time Format4. Date format在此显示中，操作者可改变日期、时间、显示格式。
用用箭头肩滚动菜单显示，用相应的数字键选择菜单项，按áESCñ键返回初始屏幕3、）改变时间在日期/时间Date/Time菜单按á1ñ键改变时间，仪器显示：hh:mm AMArrows toggle AM/PMInput Date andPress （注意在本例中，时间用AM/PM格式显示，改变时间格式，参考改变时间格式）按áENTER/STARTñ键进入显示时间，用数字键输入新时间，用箭头键选择AM或PM，按áENTER/STARTñ键仪器设置时间后返回日期/时间Date/Time菜单4、）改变日期在日期/时间Date/Time菜单按á2ñ键改变时间，仪器显示：04/08/2004mm/dd/yyyyInput Date andPress （注意在本例中，时间用mm/dd/yyy格式显示，改变日期格式，参考改变日期格式）按áENTER/STARTñ键进入显示日期，用数字键输入新日期，按áENTER/STARTñ键仪器设置时间后返回日期/时间Date/Time菜单5、）时间格式仪器可用AM/PM 或24-hou 显示时间， 在日期/时间Date/Time菜单按á3ñ键选择想要的时间格式，仪器显示-Time Format-1. AM/PM2. 24-Hour用数字键选择想要的时间格式后仪器返回日期/时间Date/Time菜单6、）日期格式仪器可用mm/dd/yyyy 或dd/mm/yyyy显示时间，mm = 月, dd = 日, and yyyy = 年，在日期/时间Date/Time菜单按á4ñ键选择想要的时间格式，仪器显示-Date Format-1.mm/dd/yyyy2.dd/mm/yyyy用数字键选择想要的日期格式后仪器返回日期/时间Date/Time菜单7、）温度 (可选)在此仪器测量路面温度的红外传感器作为可选功能可获得，如果购买了此功能，在设置Setup菜单按á3ñ键显示温度，按áESCñ键返回设置Setup菜单8、）顾客姓名2701B能存储12个字符的顾客姓名，在设置Setup菜单中按á4ñ键输入顾客姓名，仪器在显示屏第二行显示顾客姓名。
Customer Name is:CUSTOMERChange Name? or 改变顾客姓名，按áYESñ键，仪器显示：Customer Name:A Input Name andPress 按áALPHA LOCKñ键激活仪器上的字符键，当字符键激活，在显示屏的右上角显示A符号输入新名字并按áENTER/STARTñ键，仪器存储新名字返回设置Setup菜单9、）外部蜂鸣器PaveTracker Plus 安装有外部蜂鸣器，能随需要打开或关闭，在设置Setup菜单按á5ñ键控制蜂鸣器，仪器显示：-External Beeper-1. ON2. OFFPress # to Select按á1ñ键激活外部蜂鸣器按á2ñ键关闭外部蜂鸣器，仪器设置蜂鸣器后返回设置Setup菜单10、）用户ID号PaveTracker Plus 存储每次测量结果在3个字符的用户ID号下，输入或改变用户ID号，在设置Setup菜单中按á6ñ键，仪器显示：User ID XXXDo you want ToChange User ID?按áYESñ键改变用户ID号，仪器显示：To change the user ID, press. The gauge displays:Input user ID A for LettersPress 按áALPHA LOCKñ键激活仪器上的字符键，当字符键激活，在显示屏的右上角显示A符号，输入新用户ID号并按áENTER/STARTñ键，仪器存储新用户ID号返回设置Setup菜单3、Target目标值2701B能存储4个毛体积密度（马歇尔试样密度）Gmb (Marshall)和4个最大理论密度（无孔隙密度）Gmm (Voidless density)值。
仪器在测量后用目标值Gmm来计算压实百分比在此菜单中，操作者能输入新的目标值、激活存储的目标值、关闭目标值按áTARGETñ键进入目标值设定功能，仪器显示目标值Target菜单-Target-1. Gmb(Marshall)2. Gmm(Voidless) Press # to Select按相应的数字键输入、激活、关闭毛体积密度（马歇尔试样密度）Gmb (Marshall)和理论密度（无孔隙密度）Gmm (Voidless density)值例如：按键编辑毛体积密度（马歇尔试样密度）Gmb (Marshall)，仪器显示Gmb(MA) Value：Gmb(MA) Value1.#.# 2.#.#3.#.# 4.#.#5.New 6.Disable（如有）仪器显示4个存储的目标值和新值New及关闭Disable选择1、）Enable a Target Value激活目标值在目标菜单按相应的数字键激活显示的目标值，仪器激活目标值后返回初始Ready屏幕2、）Enter a New Target Value输入新的目标值在目标值菜单按á5ñ键输入新的目标值，仪器显示：Gmb(Marshall) Value:0.0 Kg/m3Press 用数字键和小数点键输入目标值，按áENTER/STARTñ键，仪器显示：Gmb(MA) =##.# Do you Want toSave This ValueFor Late Use?如果以后要使用，按áYESñ键存储该值，如果只在本次开机时使用，按áNOñ键如操作者按áYESñ键存贮目标值，仪器显示：Select Memory Cell1.#.# 2.#.#3.#.# 4.#.#Press # To Select仪器在4个内存单元中的一个存储目标值，用数字键选择要存储的单元，注意这将替换原来的目标值。
仪器激活目标值，显示一个简短的信息后返回初始Ready屏幕3、）Disable the Target Value关闭目标值在目标菜单中按á6ñ键关闭当前的目标值，仪器关闭目标值后显示一简短的确认信息后返回初始Ready屏幕4、Mode测量模式2701B提供3种测量模式¨ 连续测量模式，仪器运行测量并且每秒更新显示，运用于常规的QC测量¨ 平均测量模式，仪器在操作者选定的位置运行可多达30次测量并进行平均计算，用于操作者测量选定区域的平均密度¨ 离析测量模式，仪器在操作者选定的位置运行可多达30次测量，然后显示最高值、最低值和平均值，用于操作者测量选定区域的离析程度在测量前，选择相应的测量模式按áMODEñ键选择测量模式，仪器显示：-MODE-1. Continuous2. Averaging3. Segregation按相应的数字键选择想要的测量模式，仪器激活选择的测量模式，显示一简短确认信息后返回初始Ready屏幕5、Offset补偿为了提高仪器的测量精度，可以采用密度偏差的方法来对仪器进行标定密度偏差可以在现场也可以用150mm旋转压实仪试样来确定1、）Determining the Density Offset密度偏差的确定为了确定给定材料的密度偏差：（1）用核子仪测量、取芯分析或实验室分析旋转压实仪试样测量材料的真实密度。
假如核子仪在现场测试，在测试点作记号，以便2701-B也能在同一测试点进行测试2）按下面的方法，用PaveTracker Plus 测量材料的密度 如果在实地测量，用the PaveTracker Plus 测量实际位置的材料密度，并标记测量位置，以便核子仪或取芯法测量在同一位置进行 如果使用旋转压实仪试样，使用仪器提供的150mm旋转试样补偿块a. 如图3-1所示，把两个同一高度的试样按（12mm）间隔放好，并在试样上作记号b. 把 PaveTracker Plus放在试样上，保证 PaveTracker Plus 底部的传感器正好在被测试样的中心c. 测量并记录试样的密度d. 旋转试样90度e. 重复步骤b至d，至少运行3次测量f. 计算仪器测量密度的平均值（3）测量的密度值减去真实密度即为密度偏差补偿值图3-1 使用旋转试样确定偏差补偿2、）Managing Density Offsets密度偏差补偿管理在密度偏差补偿Density Offset菜单里可管理密度偏差补偿，按áOFFSETñ键进入此菜单，仪器显示Density Offset#.## pcf1.Enable 2.Disable3.Change offset仪器在第二行显示当前的密度偏差补偿值，按á1ñ键激活补偿值，按á2ñ键关闭补偿值输入新的密度偏差补偿值，按á3ñ键，仪器提示如下所示密度偏差补偿值： Density Offset#.## pcf Select (+/-)改变补偿值，用箭头键选择正负符号，仪器显示： Density offset+ #.## pcf Input and Press < ENTER>输入密度偏差补偿值并按áENTER/STARTñ键，仪器激活新的补偿值并返回初始Ready屏幕3、）Slope Adjust斜率调节斜率调节功能能手动的输入特定材料的斜率，激活或关闭先前输入的斜率值。
斜率调节能用综合标定来确定在设置Setup菜单里按á7ñ键进入斜率调节，仪器显示：Slope Adjust #.##1. Enable 2.Disable3.Change Slope按á。
