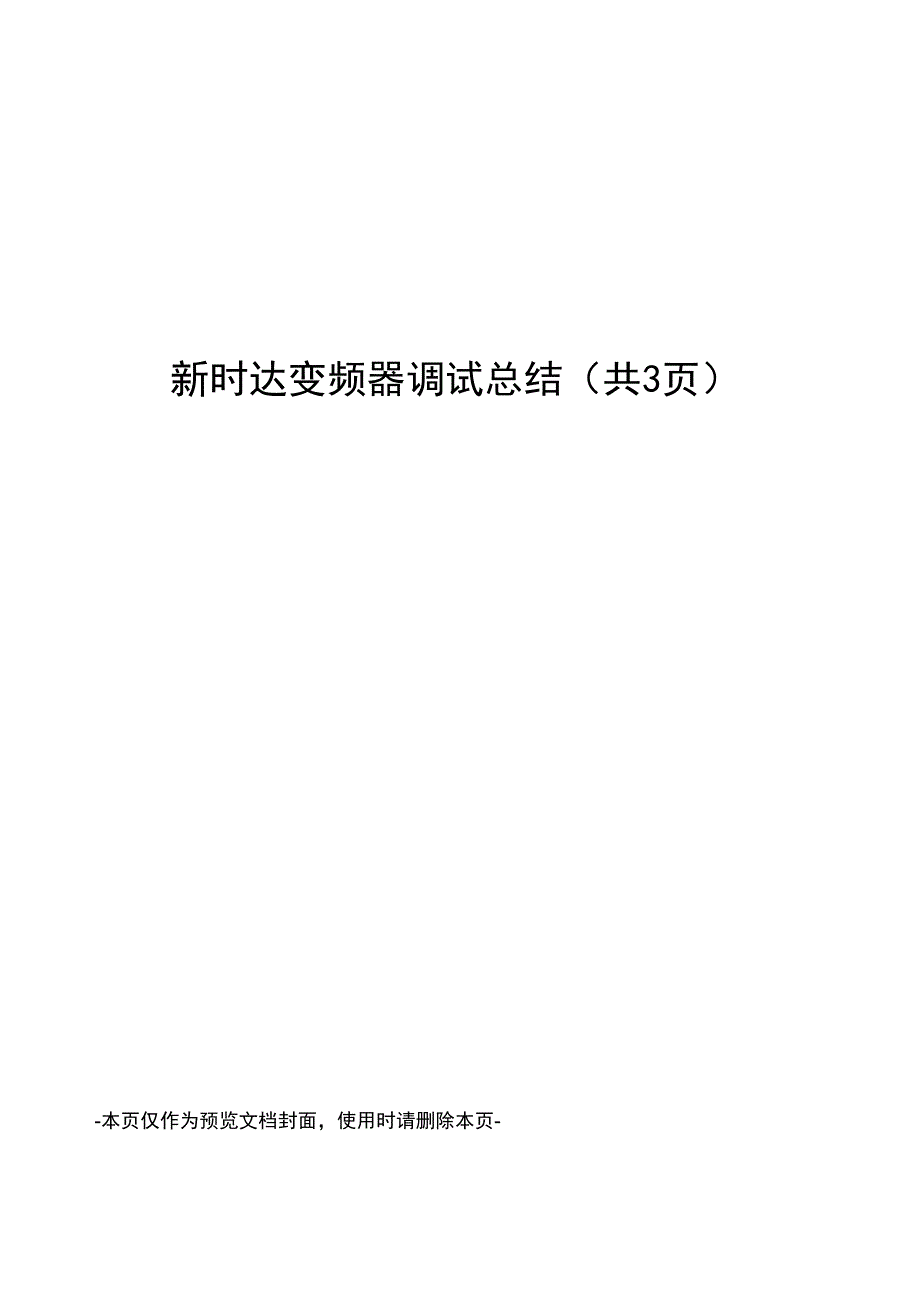

新时达变频器调试总结（共3页）-本页仅作为预览文档封面，使用时请删除本页-新时达变频器调试总结1、参数修改在监控状态下，按 ENTER 键能够进入菜单按“向上”和“向下”键来选择要 修改的参数组一般只修改基本参数按 ENTER 键进入基本参数组按“左 移”或者“右移”键选择要修改的功能参数组 需要的修改的基本参数如下：编号代码名称参数说明1运行命令11：端子2频率命令10：面板3频率上限50HZ4频率下限20HZ变频器运行时的频率不会低于此频 率5加速时间140 s6减速时间160s7电机额定电流电机铭牌8电机额定频率9电机额定电压10电机额定转速11输入功能X0功 能7：正转启动12继电器1功能48：运行中，变频器运行时动作13继电器2功能47：故障输出，变频器故障是动作14模拟输出M0功 能74：输出电流15模拟输出M1功 能71：输出频率2、当电机传动机构较重时，直接启动无法是电机启动可以设置如下参数:序号代码名称参数说明1启动保持频率较小频率2启动保持频率时间30S此方法是使用长时间使用较小频率是的变频出较高的电流，使电机获得打的转 矩将泵或者风机打开但是时间不能是的太长，如果长时间变频器工作在此种 状态下变频器会报过载故障。
3、泵出现倒流是的电机反正，或者电机停车时选择惯性停车对电机冲击太大时，可以设置下列参数：序号代码名称参数说明1停车保持频率较小频率2停车保持频率时间30S此方法是使电机在停车时转速下降到低频率时的转速，运行一段时间后停止电 机特别是大功率电机，电机停车时从高转速停止对变频器冲击较大，容易损 坏变频器同时变频器容易报故障4、使用 PID序号代码名称参数说明1频率命令17： PID给定速度2PID给定通道0：内部3PID反馈通道1：A1，反馈值来自A14内部给定值为PID设置一个内部给定值，单 位由决定5单位6传感器量程上限7传感器量程下限注：新时达变频器模拟量给定A0/A1是0-10V信号，A1可以是0- 20mA信号由于电压信号有衰将，因此距离当使用频率给定是尽量 选择A1通道新时达变频器模拟量输出M0/M1只有0-10V信号，因 此在数据传输时可能有衰减，可以通过、、、设置 MO/M1 的上下限 进行修正。
